отчеты / Ознакомительная практика в мастерских

Cтол

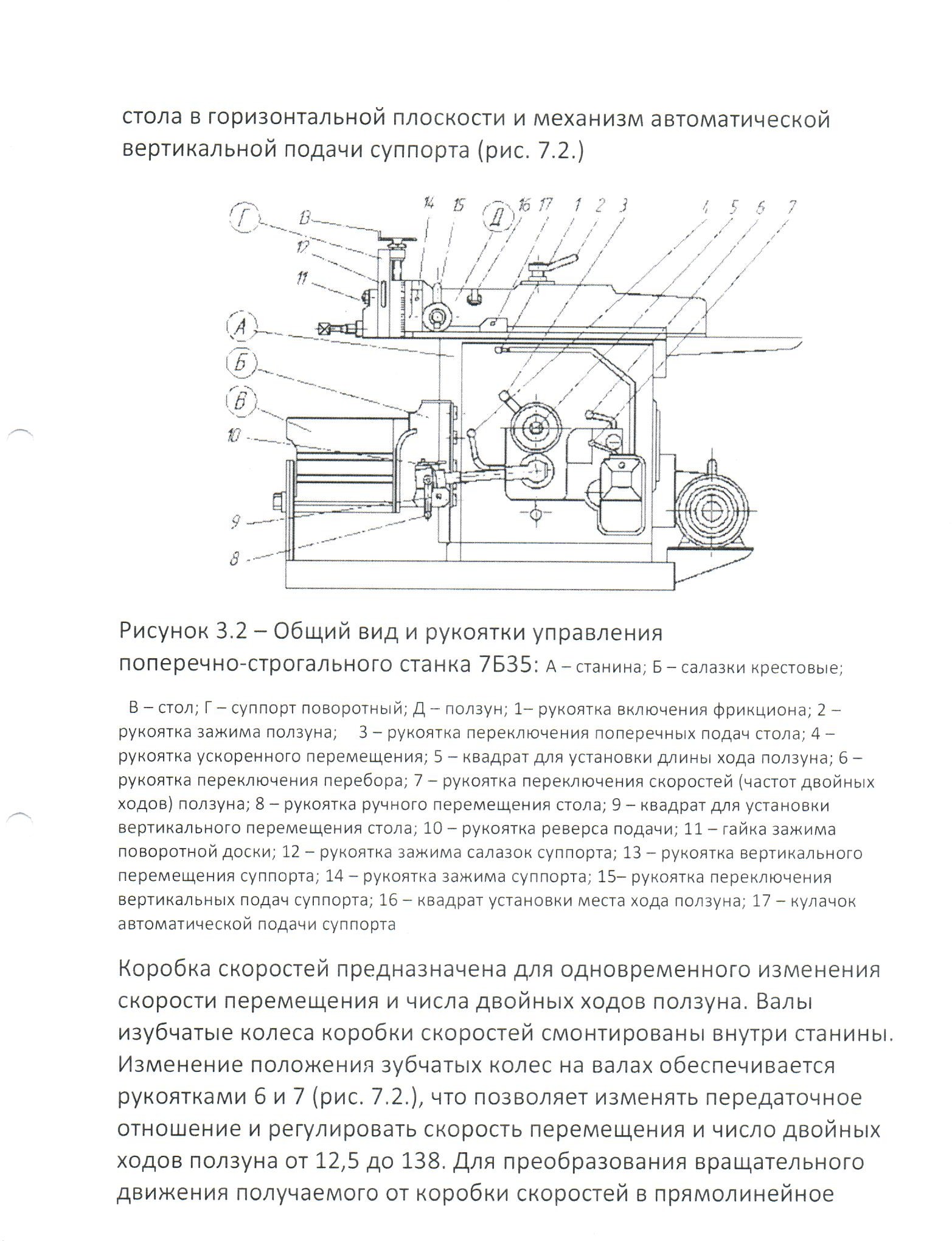

Стол поперечно-строгального станка 7Б35.

Стол служит для установки и закрепления обрабатываемых изделий.

Изделия крепятся к столу болтами с квадратной головкой, входящими в Т-образные пазы, Мелкие изделия закрепляются в тисках, устанавливаемых на столе.

Узел стола состоит в основном из стола 1 коробчатой формы, горизонтальных салазок (коротки) 2 и вертикальных салазок (поперечины) 3.

Стол имеет горизонтальное и вертикальное перемещения.

Горизонтальное перемещение стола осуществляется автоматически и вручную.

Для перемещения стола вручную необходимо отключить механизм автоматической подачи, повернув рукоятку 8 в среднее (нейтральное) положение, и ввести кривошипную рукоятку в соединение со шлицевым пазом на торце ходового винта 14 подачи. Поворачивая кривошипной рукояткой винт подачи, входящий в гайку 20, закрепленную на горизонтальных салазках 2 с установленным на них столом 1, перемещают салочки в горизонтальном направлении.

Если кривошипную рукоятку отпустить, то под действием пружины и толкателя она выйдет из шлицевого соединения и будет свободно сидеть в отверстиях ходового винта. Это гарантирует безопасность при включении автоматической подачи без снятия с винта кривошипной рукоятки.

Для отсчета величины перемещения стола на выступающем конце ходового винта установлен лимб 7 с ценой деления 0,1 мм.

Полный оборот лимба соответствует перемещению стола на 12 мм.

Горизонтальные салазки должны перемещаться по направляющим поперечины легко, но с плотным к ним прилеганием, что регулируется подтягиванием клина 22. Стол имеет два автоматических движения - рабочую подачу (прерывистое) и подвод стола (непрерывно-ускоренное).

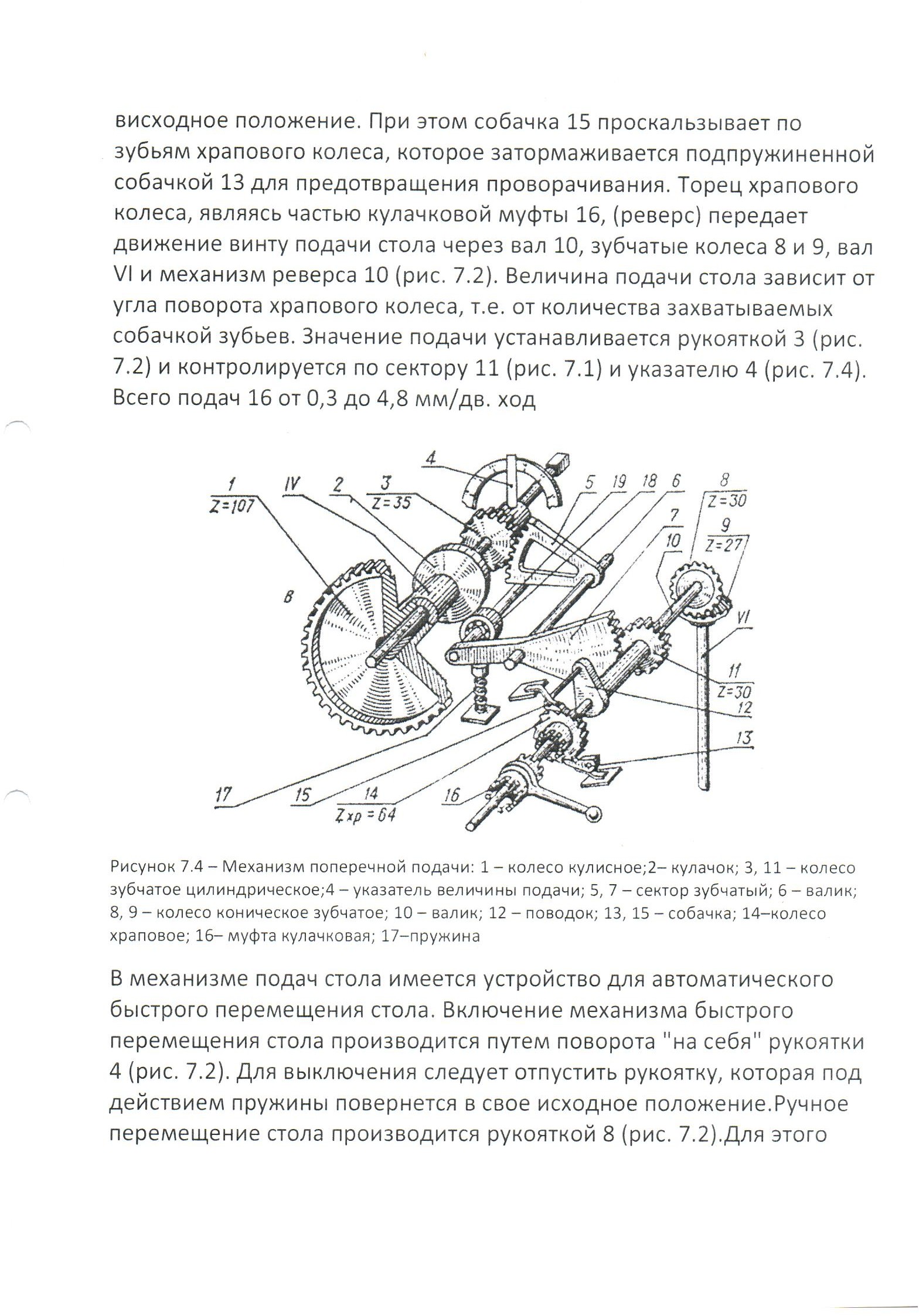

Передача движения от механизма подачи происходит через валик 12 и коническое зубчатое колесо 9, сцепляющееся с коническими зубчатыми колесами 4 и 6, свободно сидящими на конце.

Резцы

Строгальные резцы при каждом рабочем ходе претерпевают ударную нагрузку, поэтому поперечное сечение их стержня больше, чем у токарных резцов. В соответствии государственными стандартами, начиная с ГОСТ 18887—73* и до 18894—73* изготавливают проходные, подрезные, прорезные, отрезные и широкие чистовые строгальные резцы с пластинами из быстрорежущей стали или из твердого сплава.

В зависимости от условий обработки используют прямые или изогнутые строгальные резцы . Наибольшее распространение получили изогнутые резцы, так как во время обработки вследствие изменения величины припуска вершина прямого резца углубляется в заготовку , тогда как вершина изогнутого резца отходит от заготовки

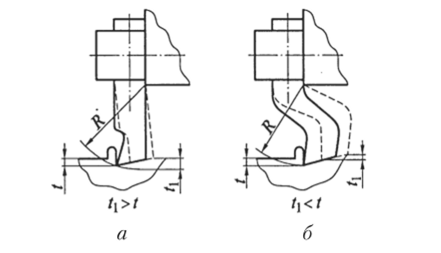

 Строгальные резцы:

а — прямой; б —изогнутый

Это приводит к увеличению глубины резания Г, прямым резцом по сравнению по сравнению с установленной t, снижению точности и чистоты обработки. Поэтому прямыми резцами можно строгать однородный материал при небольшом сечении срезаемого слоя, если суппорт с резцом имеет достаточную жесткость.

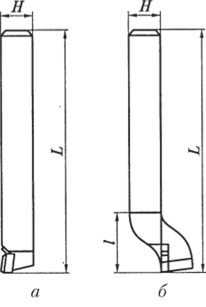

Строгальные резцы:

а — проходной; б — подрезной; в — отрезной и прорезной; г — широкий чистовой: — вспомогательный угол в плане

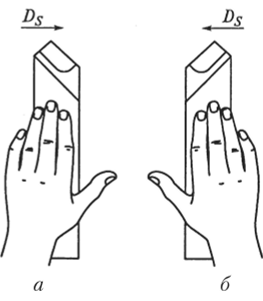

Подрезные резцы, левые и правые, служат для подрезания уступов, а иногда для строгания вертикальных и наклонных поверхностей. Для раз- резания заготовки на части применяют отрезные резцы. Прямоугольные и фасонные канавки, а также пазы строгают прорезными резцами. Широкие канавки и пазы получают последовательным строганием до достижения заданной ширины.

Стол

Стол поперечно-строгального станка 7Б35.

Стол служит для установки и закрепления обрабатываемых изделий.

Изделия крепятся к столу болтами с квадратной головкой, входящими в Т-образные пазы, Мелкие изделия закрепляются в тисках, устанавливаемых на столе.

Узел стола состоит в основном из стола 1 коробчатой формы, горизонтальных салазок (коротки) 2 и вертикальных салазок (поперечины) 3.

Стол имеет горизонтальное и вертикальное перемещения.

Горизонтальное перемещение стола осуществляется автоматически и вручную.

Для перемещения стола вручную необходимо отключить механизм автоматической подачи, повернув рукоятку 8 в среднее (нейтральное) положение, и ввести кривошипную рукоятку в соединение со шлицевым пазом на торце ходового винта 14 подачи. Поворачивая кривошипной рукояткой винт подачи, входящий в гайку 20, закрепленную на горизонтальных салазках 2 с установленным на них столом 1, перемещают салочки в горизонтальном направлении.

Если кривошипную рукоятку отпустить, то под действием пружины и толкателя она выйдет из шлицевого соединения и будет свободно сидеть в отверстиях ходового винта. Это гарантирует безопасность при включении автоматической подачи без снятия с винта кривошипной рукоятки.

Для отсчета величины перемещения стола на выступающем конце ходового винта установлен лимб 7 с ценой деления 0,1 мм.

Полный оборот лимба соответствует перемещению стола на 12 мм.

Горизонтальные салазки должны перемещаться по направляющим поперечины легко, но с плотным к ним прилеганием, что регулируется подтягиванием клина 22. Стол имеет два автоматических движения - рабочую подачу (прерывистое) и подвод стола (непрерывно-ускоренное).

Передача движения от механизма подачи происходит через валик 12 и коническое зубчатое колесо 9, сцепляющееся с коническими зубчатыми колесами 4 и 6, свободно сидящими на конце.
