7. Расчет свайных фундаментов.

1) Определяем грунт основания

В качестве несущего слоя для свайного фундамента принимаем второй слой – суглинок.

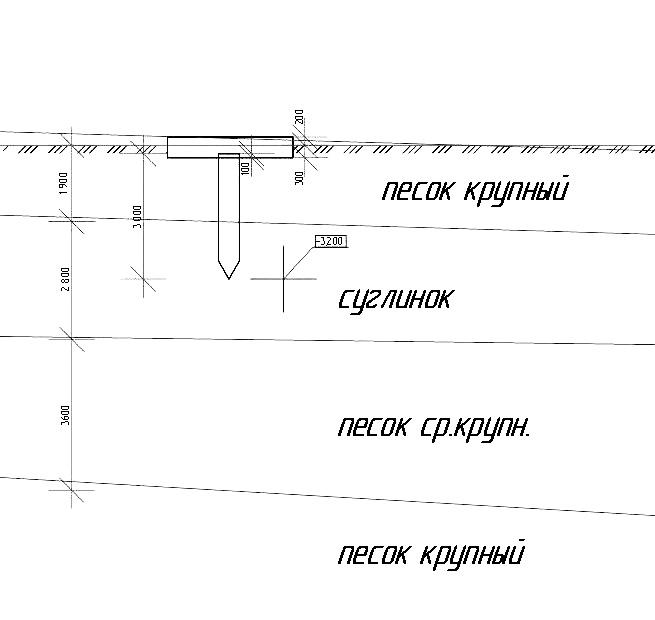

2) Определяем длину сваи:

Принимаем сваи марки СНпр3-30 (по ГОСТу 19804.2-79*) с размером сечения 300*300 мм, массой 0,70т.

3) Определим несущую способность одиночной сваи по формуле:

- коэффициент условий работы сваи в грунте;

и - коэффициенты условия работы грунта соответствен­но под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчетное сопротивление грунта и принимаемые по таблице:

для случая погружения сплошных свай дизельным молотом ;

А - площадь поперечного сечения сваи ;

U - периметр поперечного сечения сваи ;

R =2000 кПа- расчетное сопротивление грунта под нижним концом сваи при глубине погружения 3 м. Принимается по табл.1 СНиП 2.02.03-85 «Свайные фундаменты».

f_i - расчетное сопротивление i - го слоя грунта основания на боковой поверхности сваи, принимаемое по табл.2 СНиП 2.02.03-85 «Свайные фундаменты».

4) Расчетная нагрузка на одну сваю:

- коэффициент надежности.

5) Количество свай

Принимаем n=2 для первого и третьего сечения.

Для угловой колонны:

Принимаем n=1 для второго сечения.

Проверка свайного фундамента:

Для :

;

;

;

;

Для :

;

;

;

;

;

Для :

;

;

;

;

;

;

.

По формуле Пузыревского:

Условие P<R выполняется;

Условие P<R выполняется;

Условие P<R выполняется;

7.3 Расчет осадок свайного фундамента

Осадка определяется по следующей формуле:

h_i - толщина i - го слоя;

Е_0i - модуль деформации i - го слоя.

Осадку определяем до тех пор, пока , т.е. напряжения от внешней нагрузки не должны превышать 20% напряжений от собственного веса грунта.

Вертикальное напряжение от внешней нагрузки определяем по формуле:

 - коэффициент, принимаемый по табл.1 приложения 2 СНиП 2.02.01-83 «Основания и фундаменты», зависит от относительной глубины .

Таблица 6. Определение напряжений под подошвой фундамента.

Наименование грунта	№ слоя	h, м	z	b, м	ξ=2z/b	α	Pо, кПа	σzp=α*Pо, кПа		σzg, кПа	0,2*σzg	E, кПа	Si, см
Суглинок	1	0,5	0,0	1,27	0,00	1,000	-96,70	0,00	0,00	285,01	57,00	9500	0,00
	2	0,5	0,5	1,27	0,79	0,866	-96,70	0,00	0,00	289,49	57,90	9500	0,00
	3	0,5	1,0	1,27	1,57	0,578	-96,70	0,00	0,00	293,97	58,79	9500	0,00
Песок ср.крупн.	4	0,5	1,5	1,27	2,36	0,374	-96,70	0,00	0,00	298,44	59,69	1600	0,00
	5	0,5	2,0	1,27	3,15	0,251	-96,70	0,00	0,00	303,67	60,73	1600	0,00
	6	0,5	2,5	1,27	3,94	0,176	-96,70	0,00	0,00	308,90	61,78	1600	0,00
			3,0	1,27	4,72	0,130	-96,70	0,00		313,38	62,68	1600	0,00
												Σ=	0,00
