Характеристика колец Рашига

Размеры колец в мм	Количество колец в 1 м3 при беспорядочной загрузке	Свободный объем св, м3/м3	Поверхность насадки S, м2/м3	Гидравлический радиус каналов m=св/S	Эквивалентный диаметр насадки d=4m	Вес колец в кг/м3
25253	53200	0,74	204	0,00363	0,01452	532
35353	20200	0,74	140	0,00555	0,02220	505
50505	6000	0,785	87,5	0,00900	0,0360	530

Таблица 5.Расчетные данные для дегазаторов с насадкой из колец Рашига размером 25253

Производительность дегазатора, м3/час	Площадь поперечного сечения, м2	Внутренний диаметр дегазатора, мм	Необходимый расход воздуха, м3/час	Производительность дегазатора, м3/час	Площадь поперечного сечения, м2	Внутренний диаметр дегазатора, мм	Необходимый расход воздуха, м3/час
10 15 20 30 43 50 75	0,167 0,25 0,333 0,50 0,667 0,833 1,25	460 565 650 805 925 1030 1170	150 225 300 450 600 750 1125	100 150 200 250 300 350 400	1,67 2,50 3,33 4,17 5,00 5,84 6,68	1460 1790 2060 2315 2520 2735 2920	1500 2250 3000 3750 4500 5250 6000

Рис. 5 График зависимости

Рис. 4 График для определения К_Жсо2 К_ж= f(t):

для дегазаторов, загруженных 1 – для кокса средним размером 29 мм

кольцами Рашига размером 25253 мм, при плотности

(Q=60 м³/м² час) размером 24 мм

2 – для кокса средним (Q=50 м³/м² час).,

орошения насадки 60 м³/м² час

Таблица 6.

Характеристика различных насадок

Тип насадки	Размеры элемента насадки в мм	Количество элементов в 1 м3	Удельная поверхность насадки в м2/м3	Вес в кг/м3	Допустимая плотность орошения насадки, м3/м2час
Кольца Рашига	25253	53200	204	532	90
Гравий круглый	42	14400	80,5	-	90
Кокс кусковой	43	14000	77	455	90
Кокс кусковой	41	15250	86	585	90
Кокс кусковой	29	27700	110	660	60
Кокс кусковой	24	64800	120	600	50

Рис. 6 График зависимости К_ж= f(t) Рис. 7 График зависимости

для различных насадок: К_ж= f(t) для расчета

1 – для колец Рашига 25253 мм; контактных градирен при 2 – для гравия средним размером 42 мм; различных загрузках;

3 – для кокса средним размером 43 мм; плотность орошения насадки

4 – для кокса средним размером 41 мм. 10 м³/м² час. Плотность орошения насадок 90 м³/м² час. 1 – кольца Рашига 25253 мм;

2 – гравий средним размером 42 мм;

3 – кокс средним размером 41 мм;

4 – то же 41 мм;

5 – то же 29 мм;

6 – то же 24 мм.

Рис. 8 Зависимость С_ср от начальной и конечной концентрации кислорода в воде.

Рис.10 График К_жО2= f(t) при

плотности орошения

насадки 50 м³/м² час

и кольцах Рашига Рис. 9 График К_жСО2= f(t)

25253 мм при плотности орошения насадки 50 м³/м² час

и кольцах Рашига 25253 мм

Таблица 7.

Растворимость кислорода в воде в г/м³ при парциальном давлении его 1 ат

Температура воды, оС	Растворимость О2 в воде, г/м3 ат
0	69,5
5	60,7
10	53,7
15	48,0
20	43,4
25	39,3
30	35,9
35	33,2
40	30,8
45	28,6
50	26,6

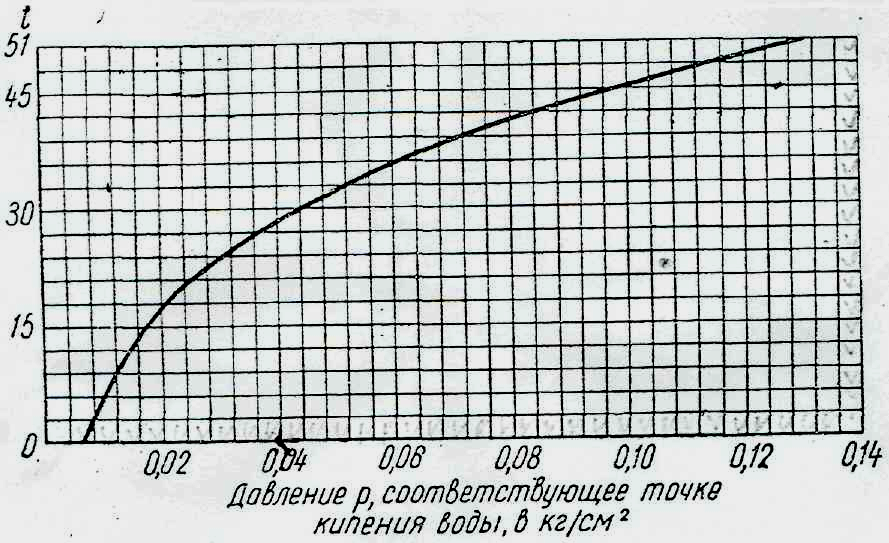

Рис. 11 График для определения давления, соответствующего точке кипения воды при данной ее температуре.

.

Рис. 12 Значение С_ср в зависимости от начального содержания H₂S

в воде при конечном содержании его 0,1 мг/л

Таблица 8.

Производительность дегазатора, м3/час	f, м2	f0,324, м2	Производительность дегазатора, м3/час	f, м2	f0,324, м2
10	0,167	0,56	300	5,01	1,68
20	0,334	0,70	350	5,83	1,77
30	0,501	0,80	400	6,68	1,85
40	0,668	0,88	450	7,50	1,92
50	0,835	0,94	500	8,35	1,99
75	1,25	1,07	600	10,0	2,11
100	1,67	1,18	700	11,7	2,22
150	2,50	1,35	800	13,4	2,32
200	3,34	1,48	900	15,0	2,40
250	4,17	1,59	1000	16,7	2,49

Таблица 9.

Растворимость СО₂ при

парциальном давлении 1 ат

Температура воды в оС	Растворимость углекислоты в г/м3
10	2318
15	1971
20	1689
25	1450
30	1250
35	1106
40	974
45	862
50	762

Рис. 13 Растворимость H₂S в

воде в зависимости

от ее температуры при

парциальном давлении

H₂S, равном 1ат

Рис. 14 Содержание H₂S в  от общей

концентрации сульфидных соединений

в зависимости от pH воды
