Подземная коррозия
СНиП III-42-80 : Электрохимическая защита трубопроводов от подземной коррозии
При сооружении установок электрохимической защиты допускаются следующие отклонения от мест их размещения и подключения, предусмотренных проектом:
для катодных станций, электродренажей и глубинных анодных заземлений — в радиусе не более 0,5 м;
для протекторов и анодных заземлителей, а также места подключения соединительного кабеля к трубопроводу и контрольно- измерительных пунктов — не более 0.2 м;
места подключения соединительных проводов и дренажных кабелей к трубопроводу должны быть не ближе 6 м от мест подключения к нему ближайшего контрольно-измерительного пункта;
при установке заземлителей, протекторов и укладке соединительных кабелей и проводов в траншее допускается увеличение проектной глубины заложения не более 0,1 м, уменьшение проектной глубины заложения не допускается.
Подземная коррозия
Изоляция трубопроводов от почвенной коррозии, атмосферной влаги, блуждающих токов (покрытие в базовых (заводских) условиях)

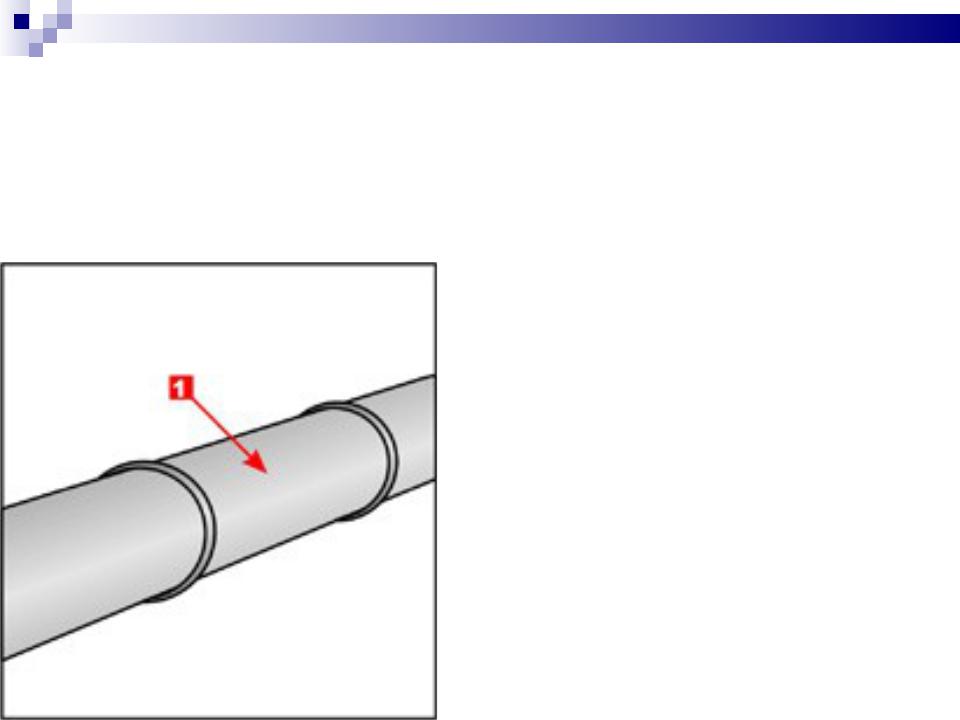

1 этап: подготовка поверхности
1 Очистить поверхность трубы от пыли, масла, ржавчины и других загрязнений, а также от снега, наледи и свободной воды.
Подземная коррозия

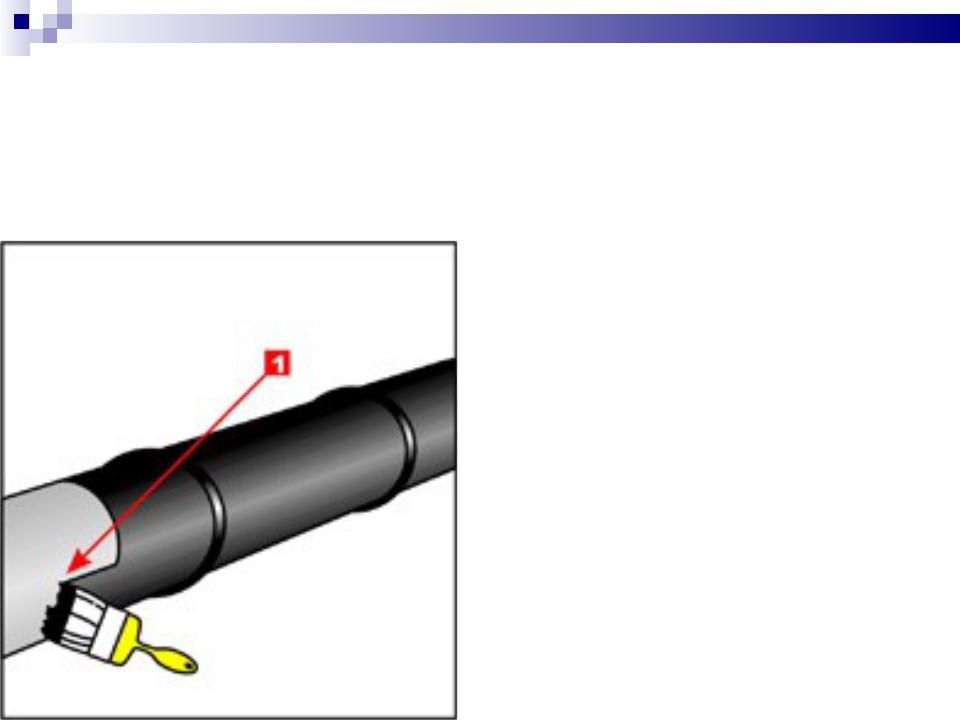

2 этап: нанесение мастики
Покрыть поверхность трубы мастикой изоляционная слоем толщиной 2 мм. Высокая адгезия мастики изоляционная к металлу позволяет отказаться от предварительного праймирования (нанесения грунтовки из резино-битумной или иной композиции, но не ЛКМ) поверхности.
Подземная коррозия

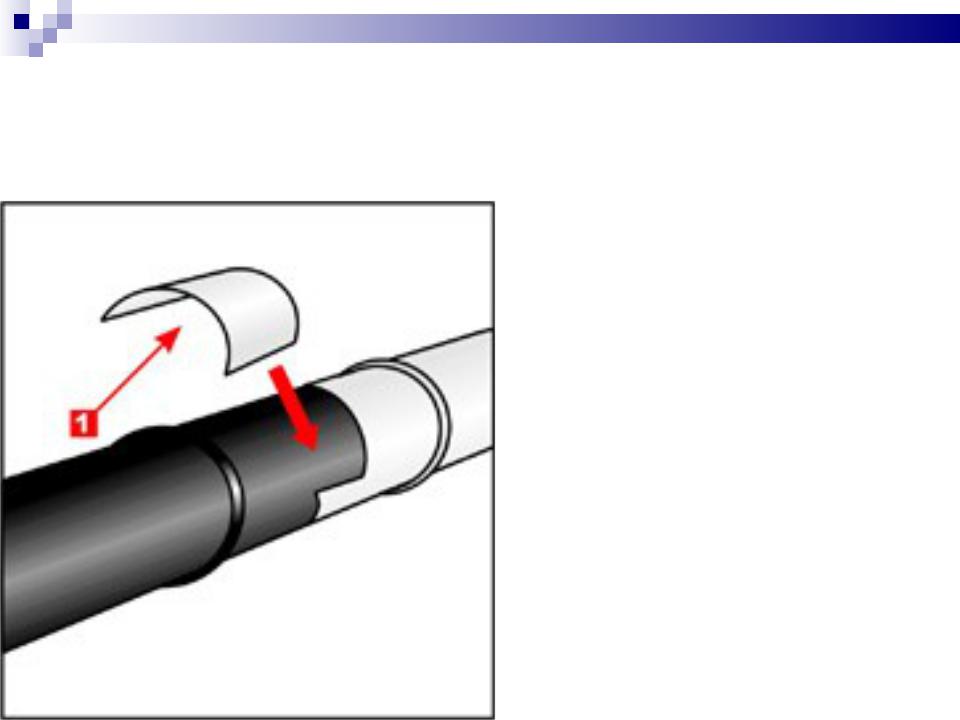

3 этап: укрепление стеклотканью
Покрыть обработанную мастикой поверхность трубы стеклотканью толщиной не менее 0,8 мм.
Подземная коррозия
4 этап: покрытие изоляционной лентой
Покрыть поверхность трубы изоляционной лентой толщиной не менее 0,6 мм
Подземная коррозия

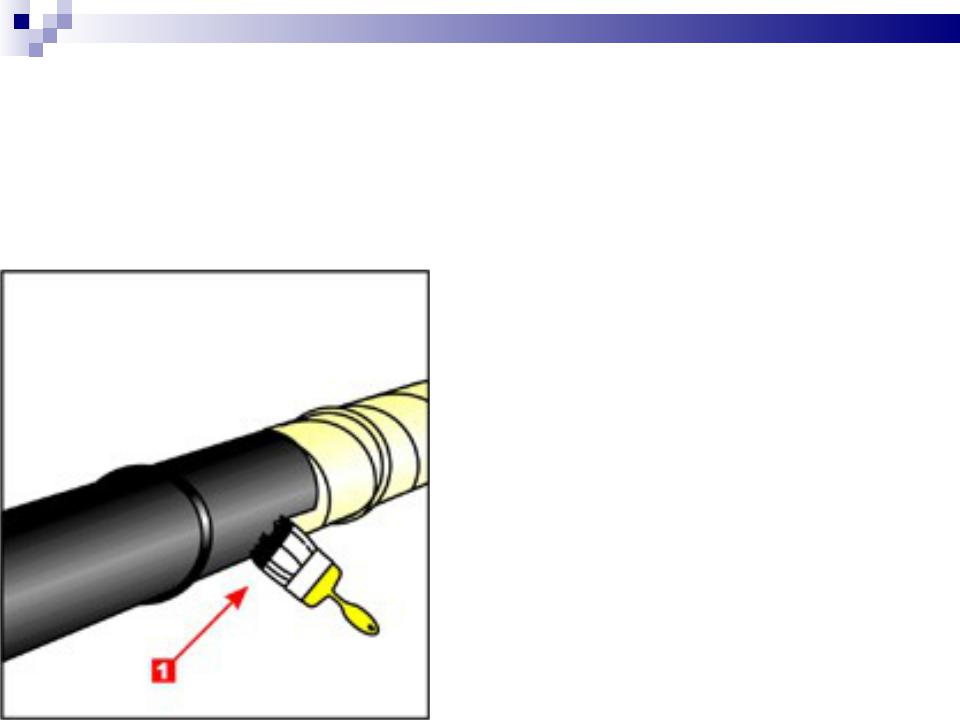

5 этап: нанесение мастики
Покрыть поверхность трубы мастикой изоляционная слоем толщиной 1 мм.
Подземная коррозия

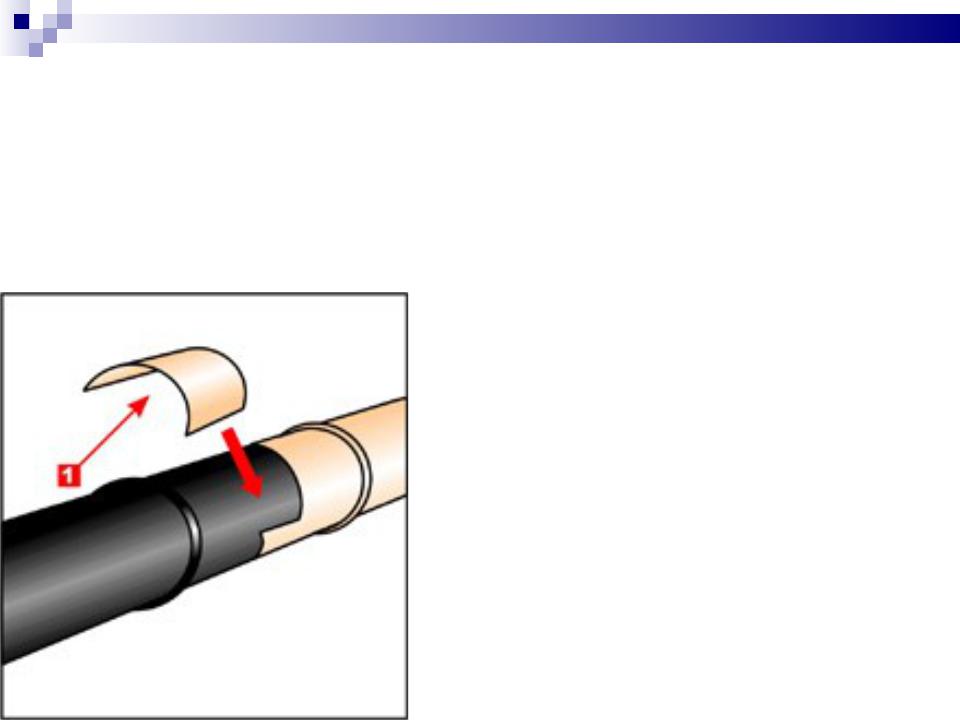

6 этап: покрытие оберткой
Покрыть поверхность трубы оберткой толщиной 1 мм.
Подземная коррозия

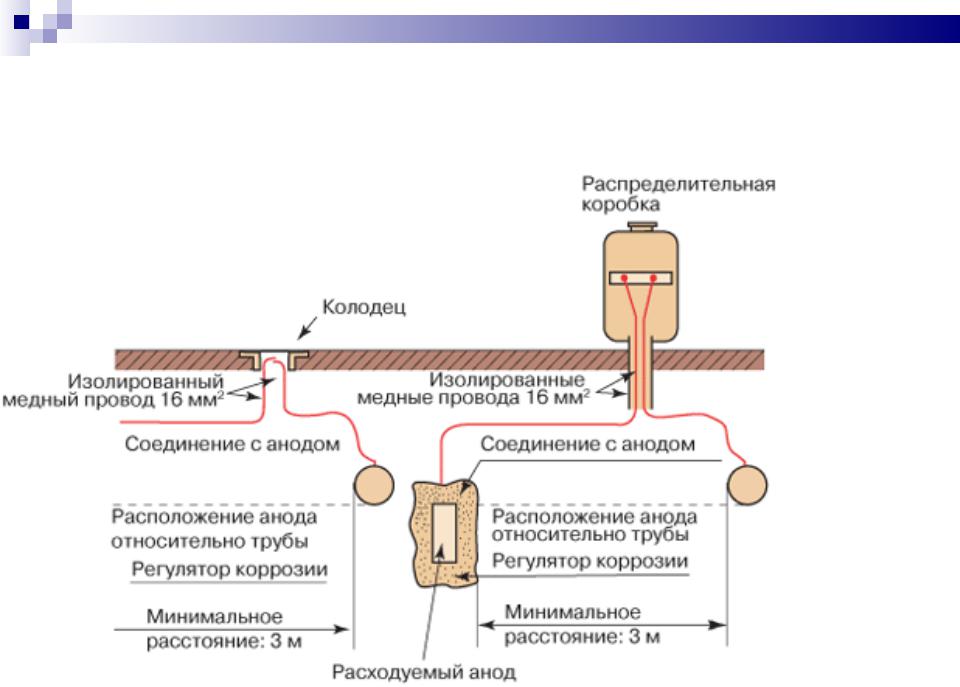

Катодная защита
Подземная коррозия

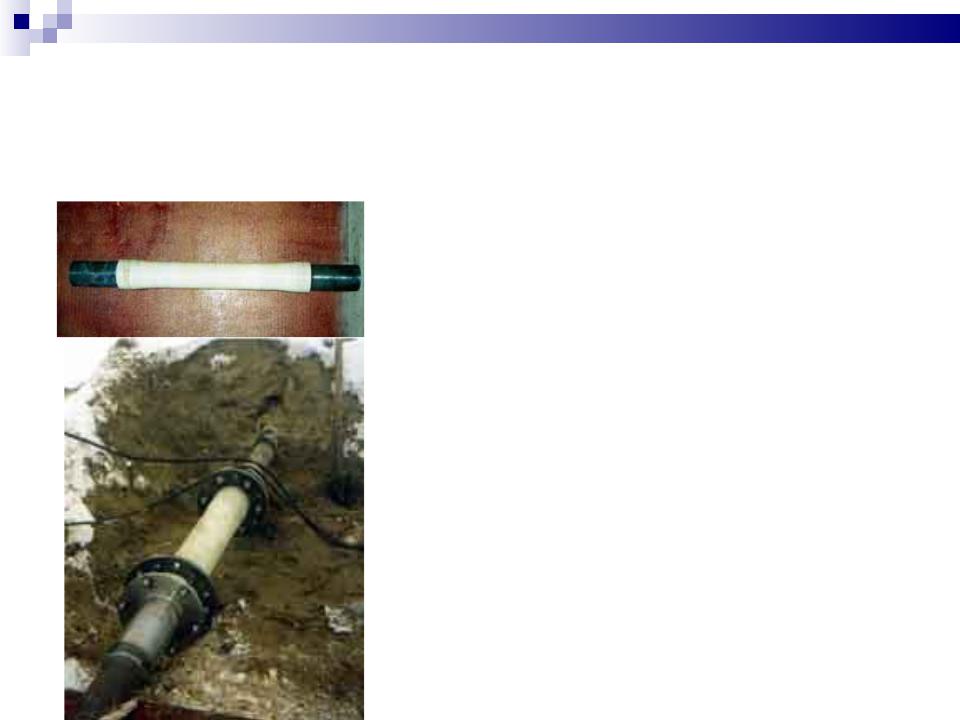

ВСТАВКИ СТЕКЛОПЛАСТИКОВЫЕ ЭЛЕКТРОИЗОЛИРУЮЩИЕ для электрического разделения участков трубопроводов
Вставки предназначены для изоляции катодно защищенных участков трубопроводов и снижения потерь от электрохимической коррозии, вызванной воздействием блуждающих токов (в местах переходов трубопроводов через электрифицированные рельсовые пути, особенно в черте города, на сортировочных участках ж/д путей и т.д.), а также для изоляции трубопроводов химических, энергетических производств (гальваника, электролиз, электроподстанции и т.д.).
Подземная коррозия

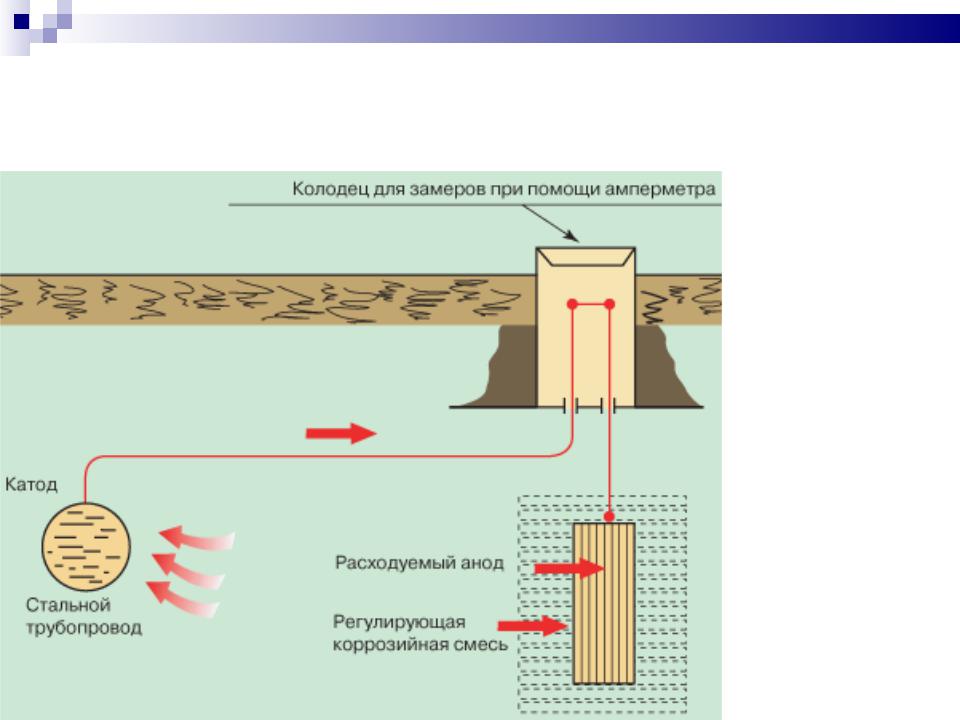

Протекторная защита
