1.5 Выбор оборудования

Характеристики коммутатора D-Link DGS-3627G.

Установка:	возможен монтаж в 19" стойку
Тип:	управляемый
Стекируемый:	да
Порты SFP:	20
Комбо порты 1000BASE-T/Mini GBIC (SFP), из числа гигабитных:	4 шт.
Консольный порт RS-232:	есть
WEB-интерфейс управления:	есть
Таблица MAC-адресов:	16 Кб
Слоты для модулей расширения:	3
Размеры:	441×389 × 44мм
Вес:	5.5 кг
Гарантия:	12 мес.

Рисунок 1.11 – Внешний вид коммутатора D-Link DGS-3627G

Коммутаторы нового поколения серии xStack DGS-3600 предоставляют сетям крупных предприятий и предприятий малого и среднего бизнеса (SMB) высокую

производительность, гибкость, безопасность, многоуровневое качество обслуживания (QoS) и возможность подключения резервного источника питания. Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены слотами SFP для гибкого подключения по оптике, слотами для установки модулей расширения с портами 10 Gigabit Ethernet и поддерживают расширенные функции программного обеспечения. Коммутаторы можно использовать в качестве устройств уровня доступа подразделений или в ядре сети для создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Провайдеры услуг могут также использовать преимущества коммутаторов с высокой плотностью портов SFP для формирования ядра оптической сети (FTTB).

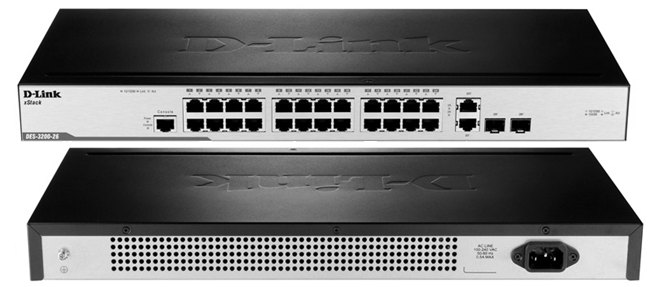

Рисунок 1.12 –Коммутатор D-Link DES-3200-26

Описание коммутатора D-Link DES-3200-26. В качестве домового узла используется управляемый коммутатор 2 уровня D-Link DES-3200

Таблица 1.9 - Характеристики коммутатора D-Link DES-3200-26.

Тип устройства	коммутатор для офиса
Корпус	монтируемый в шкаф-стойку корпус   • высота в стойке: 1U
Тип сети	Gigabit Ethernet Fast Ethernet Ethernet
Кол-во базовых портов	26
Скорость передачи по UPLINK	1 Гбит/сек.
Индикаторы	- активное соединение  • электропитание
Поддерживаемые стандарты	- IEEE 802.1D (Transparent Bridging)  • IEEE 802.1p (Prioritizing)  • IEEE 802.1Q (VLAN)  • IEEE 802.1s  • IEEE 802.1v  • IEEE 802.1w (Rapid Convergence Spanning Tree)  • IEEE 802.1X  • IEEE 802.3 (Ethernet)  • IEEE 802.3ab (TP Gigabit Ethernet)  • IEEE 802.3ad (Link Aggregation)

В таблице 1.9 расписаны по каким критериям выбран именно данный тип коммутаторов.

Таблица 1.9 – Критерии выбора оборудования D-Link DES-3200

Критерий выбора	Фактические показатели
Низкая стоимость абонентского порта, доллар	до 10
Гибкая плотность портов, шт.	от 8 до 48
Наличие скоростных аплинк-портов, шт.	от 2-х до 4-х
Низкая стоимость обслуживания и минимальные плановые простои	Отсутствие вентиляторов
Поддержка функций, обеспечивающих сервисы	Port bandwitdh, DHCP relay, IGMP snooping*
Поддержка функций безопасности	ACL, IP-MAC-Port binding
Поддержка кольцевых топологиий	STP, RSTP, MSTP, ERPS, 16K MAC FDB
Поддержка функций управления и мониторинга	SNMP, Ethernet Link OAM, CFM, DULD, sFlow
Поддержка перспективных технологий	IPv6

Коммутаторы выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. DES-3200-26, высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по медному кабелю на скорости 100 Мбит/c. Все устройства серии обладают практичным дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200 изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и необходим быстрый поиск и устранение

неисправностей. Все интерфейсы расположены на передней панели DES-3200, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200 оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200 является идеальным решением для развертывания сетей FTTX, позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству.
