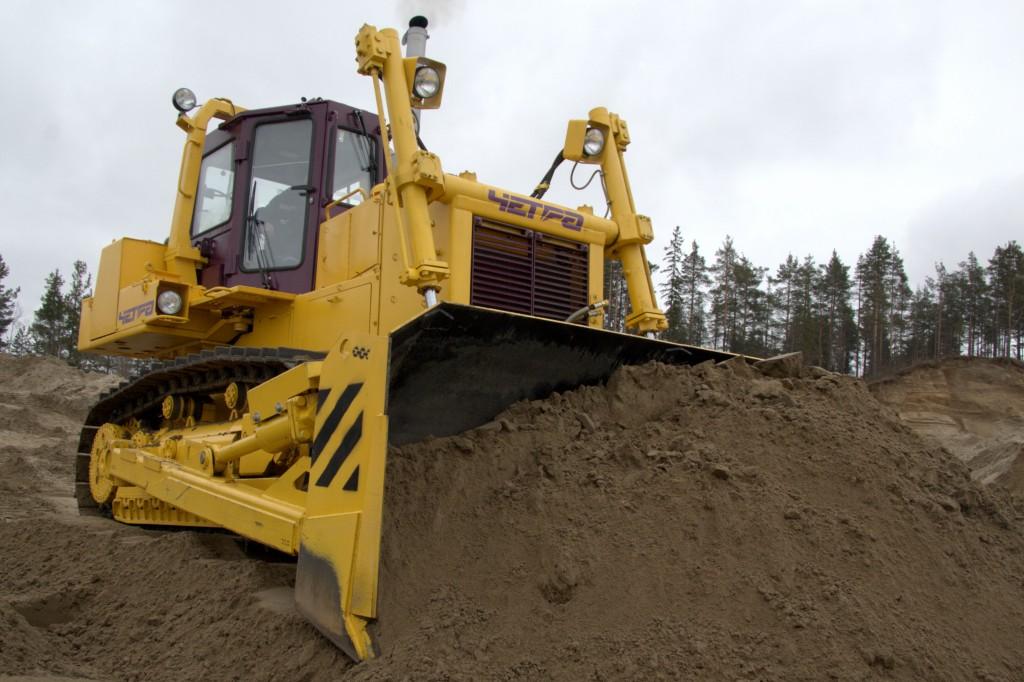

Характеристика бульдозера Т-1501

Техническая характеристика бульдозера Т-1501

Бульдозер Т-1501 имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности.

Двигатель

Бульдозер Т-1501, оснащается двигателем Ярославского моторного завода или двигателем фирмы Cummins.

По своим характеристикам двигатели имеют следующие параметры:

Двигатель ЯМЗ-238НД7-1

Восьмицилиндровый V-образный (угол развала 90°) четырехтактный дизель жидкостного охлаждения с турбонадувом и охлаждением.

Технические характеристики ЯМЗ-238НД7-1

Рабочий объем двигателя

14,86 л

Диаметр цилиндра и ход поршня

130 мм х 140 мм

Максимальный крутящийся момент

1108 Нм при 1108…1400 об/мин

Эксплуатационная мощность

174 кВт (235 л.с.) при 1900 об/мин

Двигатель QSC8.3-C245 «Cummins»

Шестицилиндровый четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха.

Технические характеристики QSC8.3-C245 «Cummins»

Рабочий объем двигателя

8.3 л

Диаметр цилиндра и ход поршня

114 мм х 135 мм

Максимальный крутящийся момент

1085 Нм при 1300…1600 об/мин

Эксплуатационная мощность

180 кВт (245 л.с.) при 2000 об/мин

Двигатель комплектуется системой  «Bosch» + «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

Трансмиссия

Планетарная коробка передач бульдозера Т-1501, ЧЕТРА Т-15, трактора Т-15.01, переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивает три передачи переднего и три передачи заднего хода. Модулирущая система КПП позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. КПП объединена с согласующим редуктором и главной передачей в единый силовой блок, который устанавливается в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей.

Характеристики КПП

Передача

Передний ход

Задний ход

1

3.9

5.1

2

6.9

9.0

3

11.1

14.7

Передача бортовая

Бортовая передача — двухступенчатая, I-я ступень – шестерни внешнего зацепления, II-я ступень — планетарная по схеме «к +1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.

Ходовая система

Подвеска бульдозера Т-1501 трехточечная, полужёсткая с вынесенной осью качания тележек. Подобная подвеска обеспечивает высокие тяговые и сцепные свойства, уменьшает ударные нагрузку на ходовую систему, улучшенает условия труда. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков

7

Число поддерживающих катков

2

Гусеница

Гусеницы бульдозера Т-1501, ЧЕТРА Т-15 сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем со смазкой.

Характеристики гусеницы

Шаг звена

215,9 мм

Число башмаков

40

Высота грунтозацепов

70 мм

Ширина башмака

560 мм

Площадь опорной поверхности

3,26 м2

Давление на грунт

0,86 кгс/см2

 Гидравлическая система

Характеристики гидравлической системы:

 шестеренчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235л/мин при 1750 об/мин двигателя

четырехсекционный распределитель, состоящий из одной клапанной и трех золотниковых секций

максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2)

емкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) - 130 л

Секции золотников

Положение золотников распределителя

Число цилиндров

Диаметр цилиндра х Ход поршня,мм х мм

Подъем отвала

подъем, нейтраль (удержание), опускание, плавающее

2

110 x 1200

Перекос отвала

вправо, нейтраль, влево

1

160 x 310

Подъем рыхлителя

подъем, нейтраль, опускание

2

160 x 530

Масса

Общая масса (стандартной комплектации, с полной заправкой, SU отвал, трехзубый рыхлитель, машинист) с двигателем ЯМЗ — 29200 кг, с двигателем Cummins — 28020 кг.

 Рыхлительное оборудование

В зависимости от условий работы рыхлителя на бульдозер могут быть смонтированы один, два или три зуба, что позволяет получить высокую производительность.

Характеристики рыхлительного оборудования

Тип рыхлителя

Нерегулируемый, однозубый

Нерегулируемый, многозубый

Число зубьев

1

3

Масса, кг

2268

2475

Высота подъема, мм

738

555

Заглубление, мм

830

770

Макс. усилие вырывания, Т

21

21,2

Макс. усилие проникновения, Т

9,6

9,6

Бульдозерное оборудование

Большая емкость сферического отвала обеспечивает повышенную

производительность, причем использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

Характеристики бульдозерного оборудования

Отвал

SU-отвал

U-отвал

Прямой

Длина х Высота

3794 х 1544

4058 х 1504

3880 х 1572

Емкость отвала, м3

6,8

8,5

5,8

Масса, кг

3610

3810

3465

Высота подъема, мм

1105

Заглубление отвала, мм

555

Макс. регулировка наклона

±16°
