Виртуальное здание

Виртуальное здание

В ArchiCAD Вы строите виртуальное здание фактического размера с использованием виртуальных элементов. При корректном построении модели Ваше виртуальное здание может использоваться для автоматического создания необходимых чертежей, визуализации проекта и проведения расчетов с минимальными усилиями.

Используя виртуальные стены, окна, двери, перекрытия, колонны, балки и крыши, Вы виртуально строите здание, а не рисуете чертежи из линий и других 2D-элементов. Элементы ArchiCAD являются “интеллектуальными”: используемые Вами элементы не просто совокупность линий или пространственных поверхностей, а сущности с множеством настраиваемых параметров. Например, стена имеет такие свойства, как толщину, высоту, покрытие. Интеллектуальные элементы ArchiCAD соединяются друг с другом автоматически и представляются в 2D согласно архитектурным стандартам. После построения модели проблема созданияконструкторскойдокументациистановится довольно легкой задачей.

Преимуществаиспользуемоговиртуальногозданиястановятся очевиднымипринеобходимостивнесенияизмененийвздание. При использовании отдельных 2D-чертежей изменения должны вноситься во все необходимые чертежи. В ArchiCAD Вы изменяете модельв необходимом месте, чтоавтоматически отражается во ВСЕХ созданных чертежах.

Модельные виды ArchiCAD

Про модельные виды ArchiCAD

Вы можете представлять модель виртуального здания в виде различных модельных видов. Модельные виды имеют следующиедваосновныхвариантаиспользования. Во-первых, Вы можете работать с модельными видами для изменения виртуального здания. Во-вторых, сохраненные модельные

виды являютсяосновойдлясоздания архитектурных чертежей (размещенных в макетах), которые впоследствии могут использоваться для документирования виртуального здания.

Как Вы увидите впоследствии, каждый из модельных видов представляет специфический аспект одного и того же виртуального здания.

•В 3D-видах виртуальное здание представляется так, как оно будет выглядеть после его фактического построения.

•На плане этажа виртуальное здание представляется в виде чертежей проекта.

•В окнах разрезов/фасадов/внутренних видов (ВВ) элементы создаются на основании 3D-модели; Вы не можете создавать здесь новые элементы модели, однако можете просматривать их и изменять.

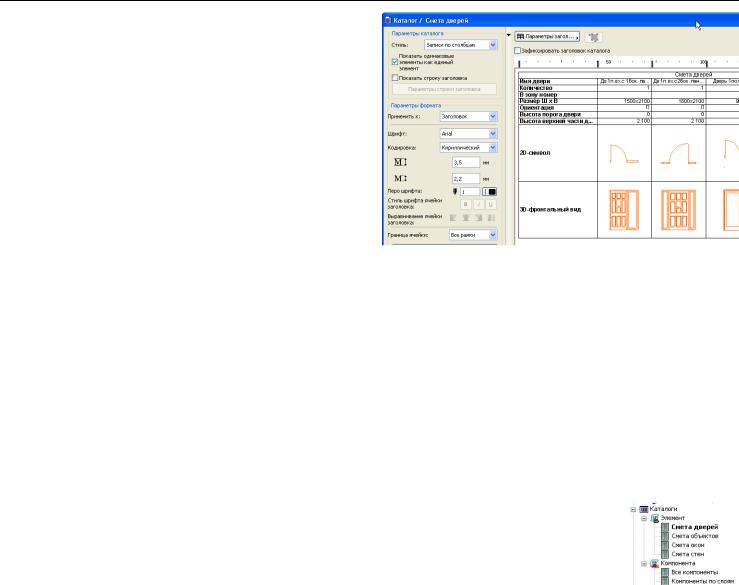

•В окне модели, называемом Интерактивный каталог, виртуальное здание представляется в виде смет, списков и рисунков; здесь Вы также можете изменять виртуальное здание, а также использовать эти данные для документирования проекта.

При работе с каждой из этих составляющих модели виртуального здания Вы фактически работаете с так называемыми взглядами. Вы можете производить навигацию между ними и сохранять их в качестве видов.

Для получения дополнительной информации см. “Схема работы с проектом в навигаторе” на стр. 58.

Доступные для выполнения команды и функции зависят от активного в текущий момент окна.

При активировании того или иного окна его содержимое будет обновляться таким образом, чтобы оно соответствовало текущему состоянию плана этажа.

Команда Вид > Обновить > Построить заново является доступной во всех конструктивных окнах. Она строит заново изображение модели в текущем активном окне.

Для получения дополнительной информации см. “Резюме по командам обновления (построения заново)” на стр. 182.

Ваша окружающая среда и используемые команды изменяются в зависимости от текущего окна.

В любой момент времени может быть открыто только одно окно плана этажа и только одно 3D-окно. Что касается окон других типов, тоихможно одновременно открывать несколько (например, несколько окон разрезов/фасадов/внутренних видов); по умолчанию ArchiCAD открывает последующие взгляды в существующих окнах, заменяя в них предыдущие взгляды. Для открытия нового взгляда в другом окне воспользуйтесь командой в контекстном меню соответствующего элемента навигатора.

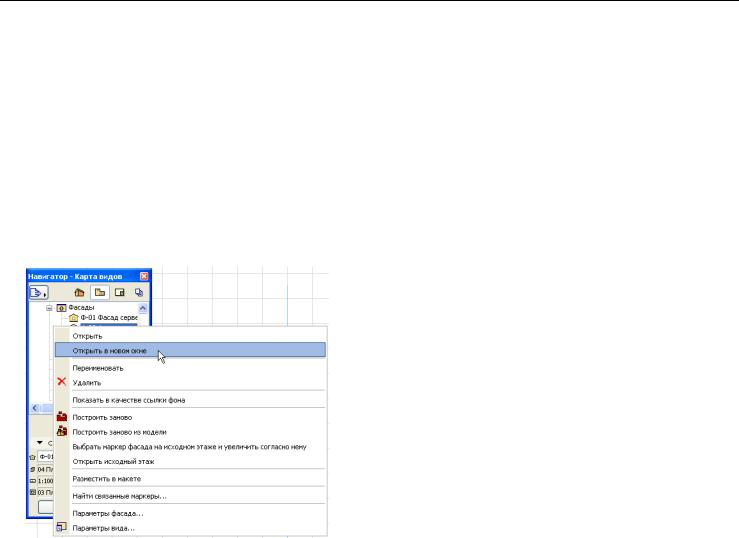

Если Вам приходится часто открывать новые виды или макеты в новых окнах (из меню или двойным щелчком в навигаторе),

измените параметр по умолчанию открытия окна в диалоге команды Параметры > Окружающая среда > Дополнительные параметры.

Вы можете перемещать это окно по всему рабочему пространству и устанавливать в нем любой уровень увеличения с тем, чтобы получать изображение, наиболее подходящее для выполняемой Вами работы. Это достигается с помощью пиктограмм линейки изображения, или с помощью команд меню Вид > Уровень увеличения.

Для получения дополнительной информации см. “Навигация” на стр. 51.

Для максимизации размера рабочего пространства используйте команду Окно > По размеру экрана с тем, чтобы активное окно, включая и панели, заняли весь экран. Команда

Окно> Поразмеруэкрана испрятать все панели делает тоже,

но при этом дополнительно прячет все панели.

В последующих разделах описывается работа во всех модельных видах ArchiCAD.

Окно плана этажа

Центральное место в рабочей среде ArchiCAD занимает окно плана этажа. Оно представляет разрабатываемый проект в виде традиционного архитектурного чертежа. При запуске ArchiCAD первым окном, который будет представлен Вам, является план этажа. Каждый этаж виртуального здания имеет свой план этажа. ArchiCAD предоставляет возможность имитировать в окне плана этажа трехмерные аспекты конструктивных элементов, используя параметры плоскости сечения, возможности поэлементного воспроизведения плана этажа, а также возможности построения проекций. Эти возможности позволяют визуализировать те части многоэтажных элементов, которые располагаются на других этажах, или проецировать те части элементов, которые располагаются выше или ниже плоскости сечения. Для ознакомления с этими возможностями см. разделы, приведенные далее.

Обратим Ваше внимание на то, что эти проекции плана этажа не являются истинными 3D-проекциями, а просто символическими изображениями. Следовательно, воспроизведение и особенно автоматическое пересечение сложных или многоэтажных элементов (только на плане этажа) обладают определенными ограничениями с точки зренияпредставленияистинноймодели. Воспроизводимостьи доступность элементов на плане этажа зависят от следующих факторов:

•параметры, установленные для элемента в диалоговом окне установки параметров его инструмента, включая воспроизведение на многих этажах и параметры проекций;

• параметры плоскости сечения плана этажа;

Для получения дополнительной информации см. “Плоскость сечения плана этажа (глобальные параметры)” на стр. 157.

•параметры слоя элемента (элементы, расположенные на невидимых слоях, будут не видны на плане этажа; элементы на закрытых слоях не могут редактироваться);

Для получения дополнительной информации см. “Слои” на стр. 23.

Изменения, производимые в окне плана этажа, отражаются в 3D-окне и окнах деталей/рабочих листов и разрезов/фасадов/внутренних видов. Имеет место и обратное: изменения в этих окнах автоматически отражаются на плане этажа при его активировании. Обновления производятся вручную или автоматически в зависимости от установленных параметров обновления окон деталей или разрезов/фасадов/внутренних видов.

Для получения дополнительной информации см. “Корректировка разрезов” на стр. 181 и“Обновление окна детали” на стр. 195.

Этажи

Про этажи

Этажи в ArchiCAD, как и в фактических зданиях, служат для того, чтобы представить вертикальную структуру здания и, тем самым, отобразить поэтажную структуру Вашего фактического сооружения. Этажи используются для независимого построения чертежей поэтажных планов зданий.

Каждый этаж проекта приводится по его имени и номеру в карте проекта навигатора. Двойной щелчок на имени этажа приводит к открытию окна его плана. Имятекущегоэтажаприводится в заголовке окна.

Возвышение (или относительная высота основания) конструктивных элементов, размещенных в 2D-окне, вычисляется относительно выбранного этажа: либо относительно

собсвенного этажа элемента, либо относительно текущего этажа. (См. параметр относительной высоты основания в

диалоговых окнах установки параметров конструктивных элементов, как это показано на следующем рисунке.)

Для получения дополнительной информации см. “Установка собственного этажа” на стр. 158.

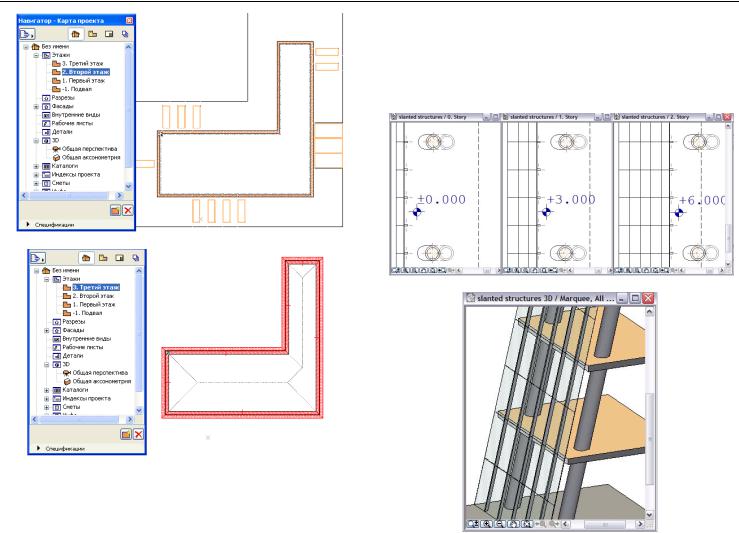

Навигация между этажами

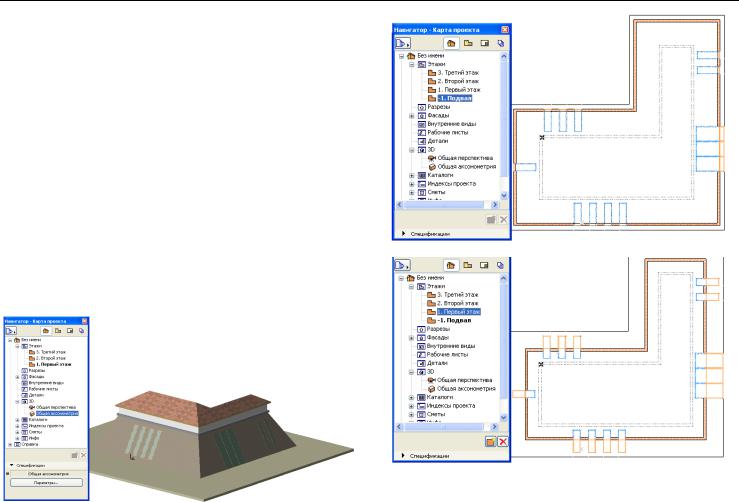

В карте проекта навигатора сделайте двойной щелчок на этаже, чтобы открыть его.

Вы также можете активировать этаж в диалоговом окне Установка этажей: выберите необходимый этаж в списке и нажмите кнопку ОК для выхода из диалога с представлением выбранного этажа на плане.

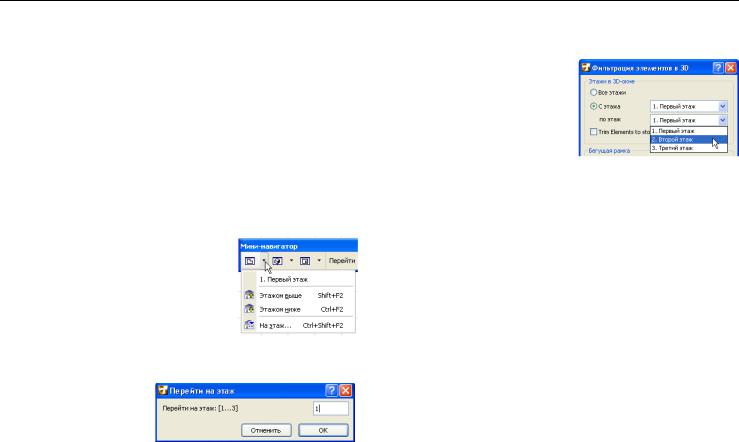

Команды перехода на этажи в мини-навигаторе

Вы можете использовать команды перехода на этажи в табло команд

Мини-навигатор.

Команда Этажомвыше активирует этаж, расположенный над текущим.

Команда Этажомнижеактивирует этаж, расположенный под текущим.

Если Вы попытаетесь перейти на несуществующий этаж, открывается диалоговое окно создания нового этажа.

Выборкоманды Наэтаж открывает диалоговое окно, с помощью которого Вы можете непосредственноперейти

на любой из существующих этажей. Диапазон их номеров указывается тут же в качестве подсказки. Если Вы все же введете номер вне указанного диапазона, то в поле будет автоматически установлено значение самого нижнего или самого верхнего этажа.

Определение этажей, показываемых в 3D-окне

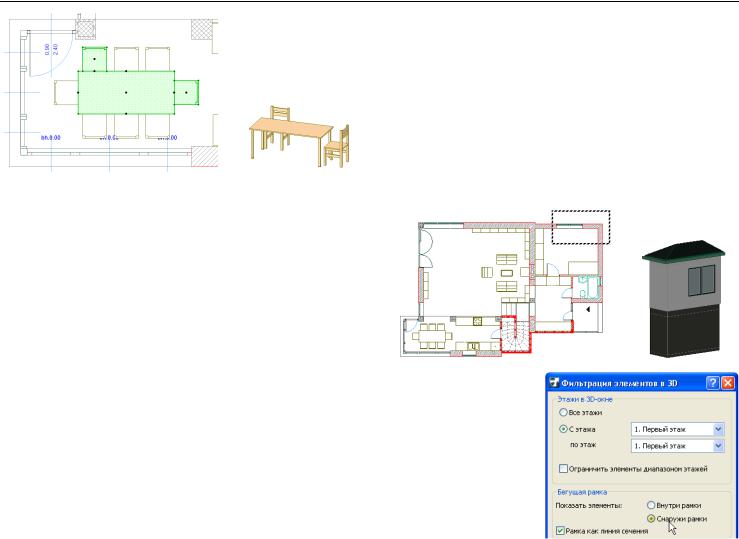

По умолчанию в 3D-окне показываются все этажи, однако Вы можете ограничить этот диапазон с помощью управляющихэлементовЭтажи в 3D-окне диалогового окна команды Вид > Элементы в 3D-виде > Отфильтровать

элементы в 3D. Выберите диапазон этажей для их показа в

3D-окне.

МаркерОграничитьэлементыдиапазономэтажей(вэтомже диалоговом окне) означает, что модель будет обрезана в пределах Для получения дополнительно информации об этом диалоговом окне см. “Фильтрация элементов для их показа в

3D-окне” в справке ArchiCAD.

Определение этажей, показываемых в разрезе/фасаде/внутреннем виде

В разрезах/фасадах/внутренних видах вы можете определить вертикальный диапазон, который может включить как множество этажей целиком, так и их часть. Кроме того, в этих видах могут показываться линии уровней этажей.

См. “Определение глубины и высоты взгляда разреза” на стр. 174 и “Показ линий уровней этажей в разрезах/фасадах/внутренних видах” на стр. 155.

Управление этажами

Используйте диалоговое окно команды Конструирование > Установка этажей для создания, удаления и управления этажами.

Для получения дополнительной информации см. “Диалоговое окно Установка этажей” в справке ArchiCAD.

Команда установки этажей и другие команды, относящиеся к этажам, также доступны в следующих местах:

•в конткстном меню, если Вы выбрали этаж в карте проекта или карте видов навигатора.

•в мини-навигаторе.

Создание нового этажа

1Откройте диалоговое окно команды Конструирование >

Установка этажей.

2Нажмите кнопку Поместить над или Поместить под для создания нового этажа над или под этажом, выбранном в списке.

Другая возможность:

1Выберите этаж в карте проекта навигатора.

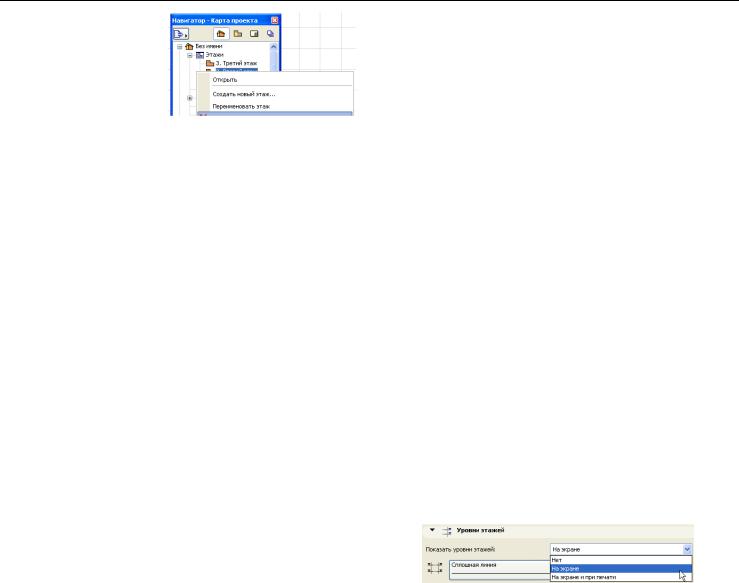

2Выполните команду контекстного меню Создать новый этаж.

Введите название нового этажа в открывшемся диалоге.

Укажите, где должен размещаться новый этаж в структуре проекта:

•Поместить над. Этот этаж будет размещен над текущим выбранным этажом (в диалоге Установка этажей или в навигаторе).

•Поместить под. Этот этаж будет размещен под текущим выбранным этажом (в диалоге Установка этажей или в навигаторе).

В зависимости от выбранной кнопки новый этаж появляется в списке надилипод текущим, отмеченным подсветкой, этажом. Одновременносэтимпроизводитсяавтоматическоеизменение нумерации этажей.

Общее число этажей в ArchiCAD практически не лимитировано.

Создание нового этажа из мини-навигатора

Если в мини-навигаторе Вы выбрали команду Этажом ниже, Этажом выше или На этаж и такой этаж отсутствует,

появляется диалоговое окно Создание нового этажа, в котором можно указать имя, возвышение и высоту нового этажа.

Для получения дополнительной информации см. “Диалоговое окно Создание нового этажа” в справке ArchiCAD.

Для получения дополнительной информации см. “Диалоговое окно Установка этажей” в справке ArchiCAD.

Линии уровней этажей

Линииуровнейэтажей указываютвертикальноерасположение этажей в разрезах, фасадах и внутренних видах.

Можно поступить таким образом, чтобы в разрезах/фасадах/внутренних видах были видны уровни этажей. В этом случае каждая линия уровня этажа, включенная в диапазон разреза/фасада/внутреннего вида, появится в его окне.

Маркеры линийэтажей являются библиотечными элементами. Параметры маркеров этажей и их расположение можно редактировать в диалогах установки параметров разрезов/фасадов/внутренних видов.

Для получения дополнительной информации см. “Панель разреза Уровни этажей” в справке ArchiCAD.

Показ линий уровней этажей в разрезах/фасадах/внутренних видах

Для каждого отдельного разреза/фасада/внутреннего вида Вы можете спрятать, показать и/или вывести при печати линии уровней этажей.

Для установки этих характеристик откройте диалоговое окно установки параметров разреза/фасад/внутреннего вида, перейдите к панели Уровни этажей и воспользуйтесь всплывающим меню Показать уровни этажей.

Примечание: Имеется возможность отключить показ линий уровней этажей индивидуально для каждого этажа.

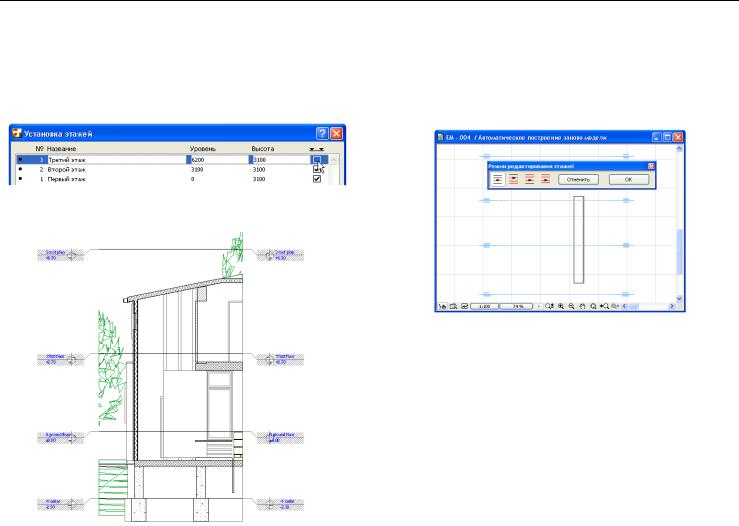

Откройте диалог команды Конструирование > Установка этажей и для каждого необходимого этажа снимите отметку с маркера Линия уровня этажа. После этого линии уровней таких этажей не будут показываться ни в одном из модельных окон проекта.

1ВыберитеКонструирование> Редактироватьуровниэтажей

илиодноименнуюкомандуконтекстногоменю, открываемого щелчком правой клавишей мышки в окне разреза.

2Открывается панель Режим редактирования этажей. До тех пор, пока эта панель остается на экране, Вы находитесь в режиме редактирования этажей и можете перемещать линии уровней этажей.

Вы можете редактировать возвышение любого из заданных этажей или множества этажей внутри этого окна:

3Выберите в этой панели режим редактирования щелчком на одной из четырех ее кнопок:

•Редактирование только выбранного уровня.

•Редактирование всех уровней под выбранным.

•Редактирование всех уровней над выбранным.

•Редактирование всех уровней.

4Переместите курсор на линию уровня этажа, которую Вы хотите переместить. Курсор примет форму знака мерседес. (Убедитесь, что Вы поместили курсор на линию, а не на его маркер в конце.) Щелкните курсором на линии и переместите ее для изменения ее возвышения.

5НажмитеОКдля подтверждения произведенных изменений и выхода из диалогового окна.

Элементы, находящиеся на заданных этажах, сохранят свое возвышение относительно собственного этажа; это видно при просмотре обновленного вида после нажатия кнопки OK.

Плоскость сечения плана этажа (глобальные параметры)

Конструктивные элементы (стены, колонны, балки и крыши) представляются на плане этажа так, как если бы они были отсечены горизонтальной плоскостью; это так называемая

плоскость сечения плана этажа.

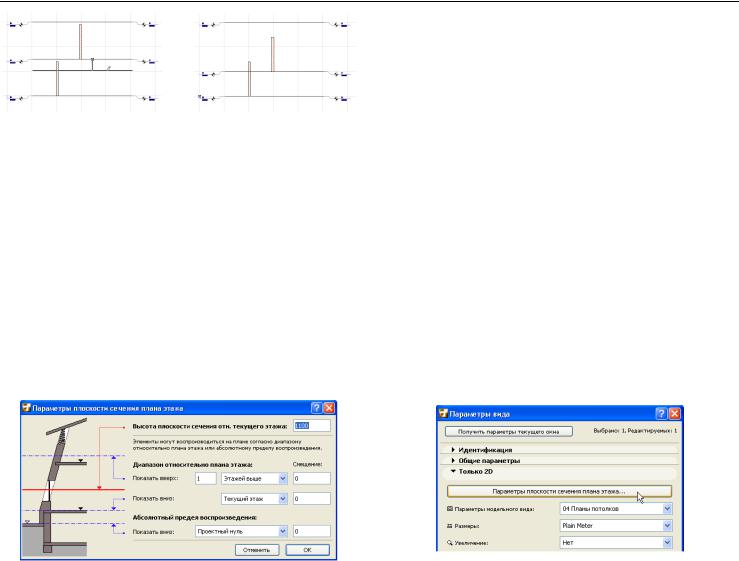

Высота по умолчанию этой плоскости сечения, измеряемая относительно основания текущего этажа, зависит от конкретных проектных решений, однако Вы можете установить параметры этой плоскости для текущего окна в диалоговом окне команды Документ > Плоскость сечения плана этажа.

Для установки плоскости сечения выберите команду

Документ > Плоскость сечения плана этажа, которая приводит к открытию диалогового окна Параметры плоскости сечения плана этажа.

Для получения дополнительной информации см. “Диалоговое окно Плоскость сечения плана этажа” в справке ArchiCAD.

Примечание: Плоскость сечения не влияет на воспроизведение 3D-сеток, перекрытий или других объектов, включая лестницы. Тем не менее, лестницы и другие объекты GDL могут быть запрограммированы таким образом, чтобы учитывать параметры плоскости сечения плана этажа.

Параметры плоскости сечения плана этажа являются глобальными; текущие установки применяются ко всем этажам проекта. После глобальной установки плоскости сечения плана этажа Вы можете произвести дальнейшую настройку показа на плане этажа отдельных конструктивных элементов(только стены, колонны, балки и крыши) в диалоговых окнах установки их параметров.

Для получения дополнительной информации см. “Как показывать отдельные элементы на плане этажа” на стр. 158.

Установка специальных плоскостей сечения плана этажа в различных видах

При необходимости для каждого вида Вы можете определить его собственную плоскость сечения плана этажа с помощью соответствующих управляющих элементов, доступных в диалоге Параметры вида.

Как показывать отдельные элементы на плане этажа

Параметры плоскости сечения плана этажа действуют глобально для всего проекта, однако Вы можете установить специальные параметры воспроизведения для каждого отдельного конструктивного элемента. Описываемые далее параметры (Собственный этаж, Показ, Показ на плане этажа и Показ проекции) располагаются в диалоговых окнах установки параметров инструментов.

Установка собственного этажа

В панели Форма и расположение диалогового окна установки параметров инструмента Вы можете указать собстенный этаж элемента. После размещения элемента он привязывается к своему собственноему этажу.

Собственный этаж действует в качестве точки привязки для:

•определения, какие части элемента будут показываться (согласно определению параметра Показ на этажах);

•указания относительной высоты основания элемента (в

поле Относительная высота основания диалога установки параметров инструмента);

•резервирования элементов в групповом проекте;

•определения критериев включения в смету;

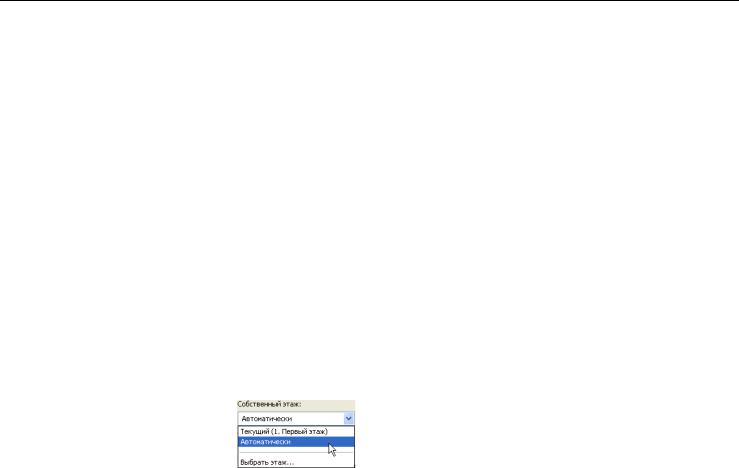

В диалоговом окне установки параметров инструмента по умолчанию выберите значение собственного этажа для элементов, которые будут размещаться с помощью этого инструмента.

Автоматически. Этот вариант имеется только для стен, балок колонн и крыш.

Автоматический вариант выбора собственного этажа означает, что, что собственным этажом элемента является тот, на который Вы его размещаете (тот этаж, который содержит

линию привязки или основание элемента.) В большинстве случаев это наиболее логический собственный этаж элемента.

При изменении геометрической формы элемента таким образом, что его линия/точка привязки перемещается на другой этаж, ArchiCAD автоматически изменит собственный этаж элемента соответствующим образом.

Выбор собственного этажа. Выберите этот вариант для привязывания элемента к конкретному этажу. Вы можете выбрать текущий этаж (приводимый в списке в самом верху) или выбрать вариант Выбрать этаж для открывтия списка всех этажей, имеющихся в проекте. Укажите в этм списке этаж, к которому будут привязываться элементы при их размещении. В диалоге Собственный этаж всегда

показывается собственный этаж, определенный в терминах текущего этажа, как это показывается на рисунке ниже.

Примечание: Текущий этаж, приводимый в диалоге устанвки параметров инструмента, изменяется в зависимости от того, на каком этаже Вы раьотаете в текущий момент времени.

Примечание: В некоторых случаях новый собственный этаж элемента не существует в проекте. Например, Вы указываете, что по умолчанию собственный этаж равен “текущий этаж + 2” в проекте на три этажа; затем Вы переходите на этаж выше до того, как начнете строить новые элементы. Тогда оказывается, что этаж “текущий этаж + 2” не существует. В этом случае ArchiCAD переопределяет собственный этаж элемента таким образом, что им становится самый верхний этаж.

Затем собственный этаж может использоваться в качестве уровня привязки, относительно которого измеряется высота основания элемента в 2D- и 3D-окнах.

Например, Вы разместили основание многоэтажной стены на черном поле, то есть чуть ниже уровня текущего этажа. Тем не меннее, Вы хотите измерять ее возвышения относительно текущего этажа, а не относительно черного пола. В этом случае Вы можете определить текущий этаж в качестве собственного этажа этой стены.

Управление показом элементов на этажах

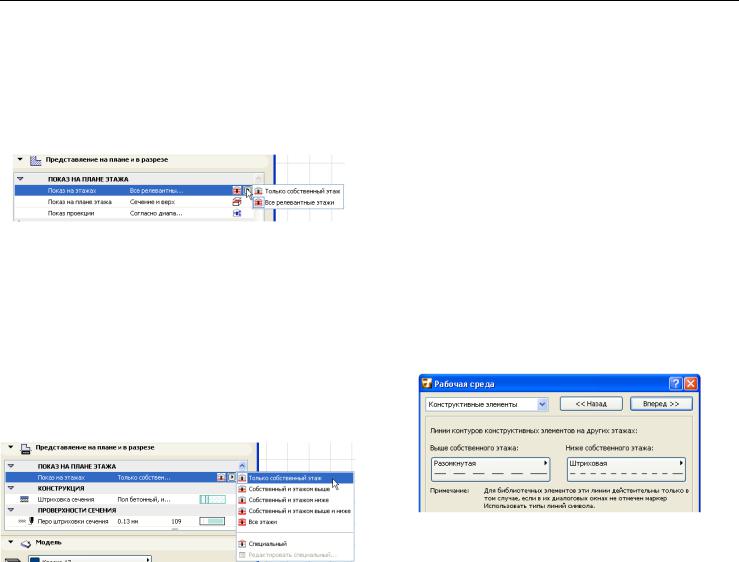

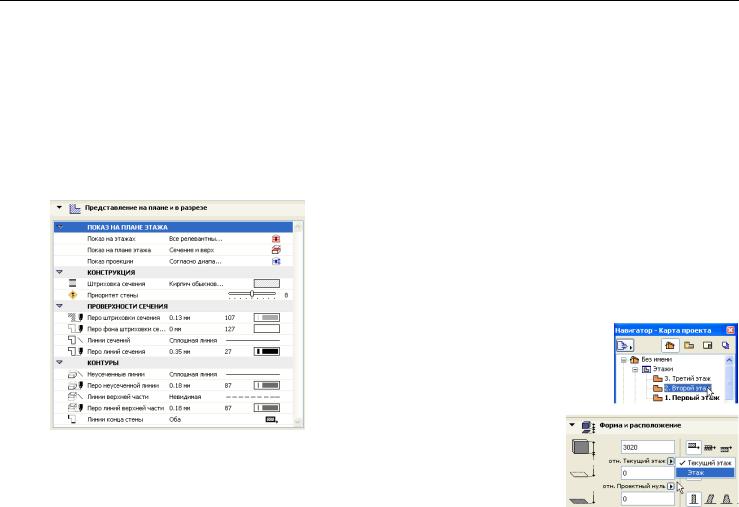

Всплывающее меню Показ на этажах в панели

Представление на плане и в разрезе диалогов установки параметров конструктивных элементов позволяет указать, следует ли показывать элемент на всех этажах, которые он пересекает, либо только на выбранных этажах.

Для стены, балки, колонны и крыши предоставляются следующие варианты:

•Все релевантные этажи. Элемент будет показываться и его можноредактировать навсехэтажах, которые он физически пересекает. Этот вариант во многих случаях будет наиболее предпочитаемым.

•Только собственный этаж. Элемент будет показываться только на его собственном этаже. (Если элемент построен таким образом, что он физически не пересекает свой собственный этаж, то единственной возможностью все же увидеть элемент на плане этажа - это установить одно из следующих значений параметра Показ на плане этажа:

Символическое сечение, Толко контур, Весь верх.)

•Для стены, балки, перекрытия и 3D-сетки предоставляются следующие варианты:

•Только собственный этаж. Элемент будет показываться только на его собственном этаже. ( Если элемент построен таким образом, что он физически не пересекает свой собственный этаж, то единственной возможностью все же увидеть элемент на плане этажа - это установить одно из следующих значений параметра Показ на плане этажа:

Символическое сечение, Только контур, Весь верх.)

•Собственный и этажом выше и/или Собственный и этажом выше. Элемент будет показываться на его собственном этаже, а также на один этаж выше и/или ниже.

•На всех этажах. Контуры элемента, не зависимо от его фактического расположения, показываются на всех этажах проекта.

•Специальный. Выберите этот вариант, чтобы установить специальные варианты показа контура и штриховки элемента на различніх єтажах. Открывается диалоговое окно Показ на этажах - специальные параметры, где Вы можете установить параметры показа контуров элемента и его штриховки на отдельных этажах.

Для перекрытий и 3D-сетки. Контуры элемента на удаленных этажах будут показываться с помощью типа линии, выбранного в диалоге команды Параметры > Рабочая среда проекта > Конструктивные элементы.

Определение показа элементов на плане этажа

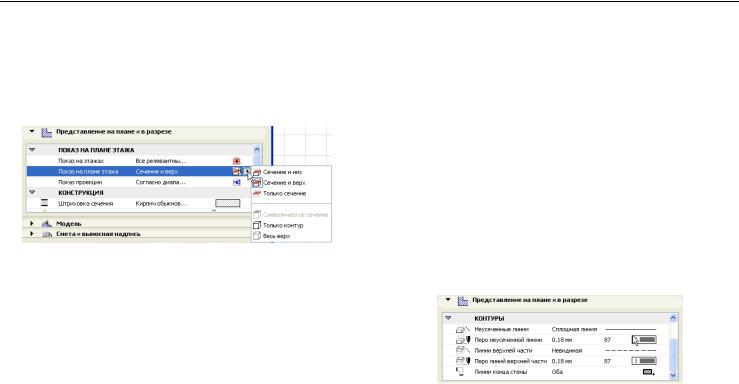

Воспользуйтесь всплывающим меню Показ на плане этажа для показа стен, балок, колонн и крыш одним из предлагаемых вариантов. Это меню располагается в панели Представление на плане и в разрезе диалога установки параметров инструментов.

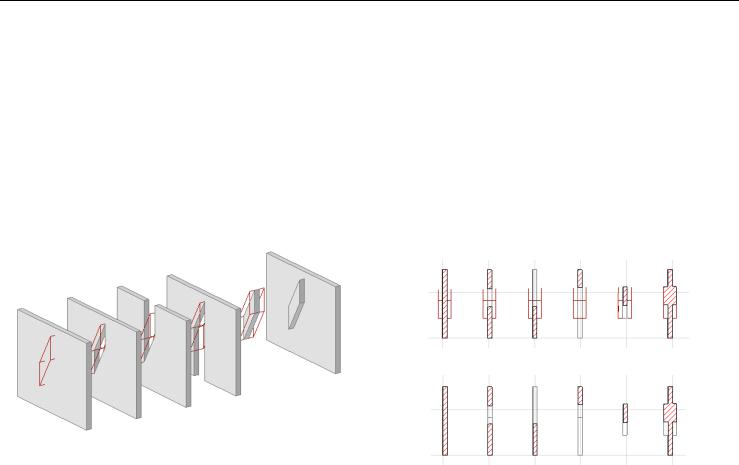

1Сечение и верх. Показывается элемент в плоскости сечения (то есть в плоскости сечения плана этажа) плюс его верхняя часть (то есть та часть элемента, которая располагается над плоскостью сечения плана этажа).

Примечание: Сечение и верх является вариантом по умолчанию для наклонных и сложных колонн и стен, а также для всех крыш и балок.

2Сечение и низ. Элемент показывается в плоскости сечения плана этажа плюс неусеченная (нижняя) часть.

Если Вы выбрали один из предыдущих вариантов, относящихся кплоскости сечения (Сечение иверхили Сечение и низ), то можно дополнительно указать область распространения такого сечения с помощью параметра Показ проекции.

Для получения дополнительной информации см. “Определение диапазона показа проекции элемента (Показ проекции)” на стр. 161.

3Только сечение. Показывается только сечение элемента согласно плоскости сечения плана этажа.

Дополнительными вариантами показа являются следующие:

4Символическое сечение. (Имеется только для простых прямолинейных стен или для вертикальных или сложных колонн). Проекция на плане этажа простых стен или вертикальных колонн (простых или сложных) будет представлена в виде сечения с использованием реквизитов линий сечения и штриховок сечения не зависимо от вертикального расположения элемента. Эта возможность предоставляется только для простых прямолинейных стен или колонн или для сложных колонн и только в том случае, когда параметр Показ на этажепринимает значение Только собственный этаж. Параметры плоскости сечения плана этажа не влияют на характер воспроизведения таких элементов.

5Только контур. Показывается контур всего элемента с использованием его реквизитов не в сечении. (Реквизиты не в сечении устанавливаются с помощью управляющих элементов Контуры панели Представление на плане и в разрезе диалога установки параметров инструмента.)

6Весь верх. Показывается контур всего элемента с использованием его реквизитов верхней части. (Реквизиты верхней части устанавливаются с помощью управляющих элементов Контуры панели Представление на плане и в разрезе диалога установки параметров инструмента.)

Примечание: При открытии проектов, созданных в предыдущихверсияхArchiCAD, параметрыпоказанаплане этажа конструктивных элементов будут установлены согласно предварительно определенным параметрам, которые соответствует традиционным архитектурным стандартам для таких элементов. При необходимости Вы можете переустановить параметры показа на плане этажа любого элемента.

Определение диапазона показа проекции элемента (Показ проекции)

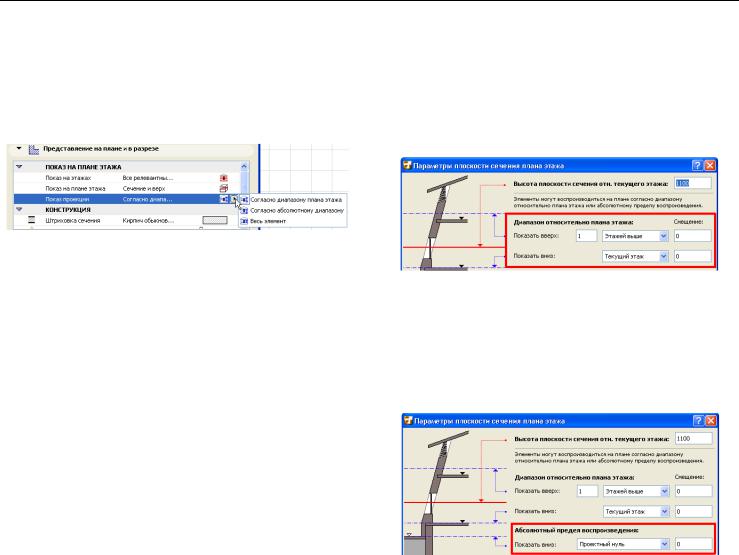

Всплывающее меню Показ проекции позволяет указать диапазон, в пределах которого следует показывать многоэтажные элементы. Это меню становится доступным тольковтомслучае, когдавкачествезначенияпараметраПоказ на плане этажа выбирается Сечение и верх или Сечение и низ.

•Весь элемент (параметр по умолчанию). Элемент будет показываться на всех релевантных этажах.

Однако Вы можете предпочесть вариант, когда показывается не весь элемент. В этом случае следует воспользоваться двумя другими возможностями всплывающего меню Показ проекции.

1Согласно диапазону плана этажа. Выберите этот вариант,

чтобы показать элемент в диапазоне этажей (текущий этаж плюс заданное количество этажей выше и ниже, а также факультативное смещение.)

При выборе этого варианта элемент будет показываться на этажах, определенных как Диапазон относительно плана этажа (то есть количество этажей вверх и вниз относительно текущего) в диалоге команды Документ > Плоскость сечения плана этажа.

В некоторых ситуациях параметры текущей плоскости сечения плана этажа и диапазона этажей относительно текущего плана этажа могут конфликтовать:

•Уровень плоскости сечения может быть за пределами текущего диапазона этажей (например, высота этажей может быть очень небольшой по сравнению с уровнем плоскости сечения). В этом случае плоскость сечения будет

автоматически перемещена на уровень верхнего диапазона этажей (или на уровень нижнего диапазона, если плоскость сечения располагается под нижним пределом).

•Нижний предел диапазона этажей может быть выше верхнего предела этого диапазона. В этом случае нижний предел рассматривается одновременно как и верхний предел диапазона этажей (который, в этом случае, также становится равным уровню плоскости сечения плана этажа, как это описано в (1)).

2Согласно абсолютному диапазону. Устанавливает фиксированный нижний предел (по умолчанию это проектный нуль); это означает, что показываются все части элемента выше этого предела.

При выборе этого варианта параметр Абсолютный предел воспроизведения, установленныйвдиалогекомандыДокумент

> Плоскость сечения плана этажа, определяет нижний предел воспроизведения этого элемента.

Для получения дополнительной информации см. “Диалоговое окно Плоскость сечения плана этажа” в справке ArchiCAD.

3D-окно

3D-окно представляет модель в виде пространственного перспективного или аксонометрического изображения: такое изображение дает Вам наилучшее визуальное представление построенного здания как снаружи, так и изнутри.

В 3D-окне Вы можете непосредственно редактировать модель и создавать новые конструктивные элементы как в перспективной, так и в параллельной проекции, используя для этого любые конструктивные инструменты.

3D-окно непосредственно связано с планом этажа и окнами разрезов/фасадов/внутренних видов: любые изменения, произведенные на плане этажа или в окне разреза/фасада/внутреннеговида, будутотображеныв3D-окне и наоборот.

Специальные навигационные средства, предоставляемые в 3D-окне, позволяют анализировать модель более тщательно, чем в других окнах.

Для получения дополнительной информации см. “Навигация в 3D-окне” на стр. 55.

Показ отдельных конструктивных элементов в 3D-окне управляется с помощью управляющих элементов панели Модель диалоговых окон установки их параметров.

Открытие 3D-окна

Для открытия и активирования 3D-окна выполните одно из следующих действий:

•нажмите клавишу F3;

•воспользуйтесь командой Окно > 3D-окно;

•нажмите кнопку 3D-окно в табло команд

3D-визуализация или в Мини-навигатор.

Команды, относящиеся к работе с 3D-окном

Команды, влияющие на содержимое 3D-окна, содержатся в подменю Вид > Элементы в 3D-виде.

Доступ к этим командам также можно получить из табло команд 3D-визуализация.

В последующих разделах детально описывается работа с 3D-окном.

Показ всего проекта в 3D-окне

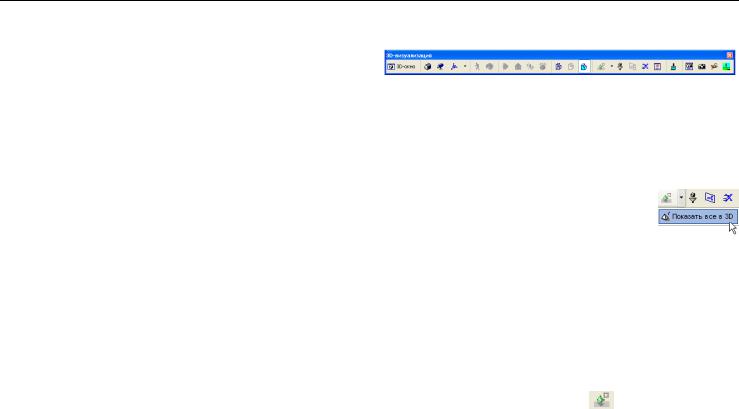

Для показа в 3D-окне всего проекта воспользуйтесь командой

Вид > Элементы в 3D-виде > Показать все в 3D.

Клавиатурным эквивалентом этой команды является Ctrl + F5.

Вывод полной модели может быть ограничен критериями фильтрации, устанавливаемыми в диалоге команды Отфильтровать элементы в 3D.

См. “Фильтрация элементов для их показа в 3D-окне” на стр. 166.

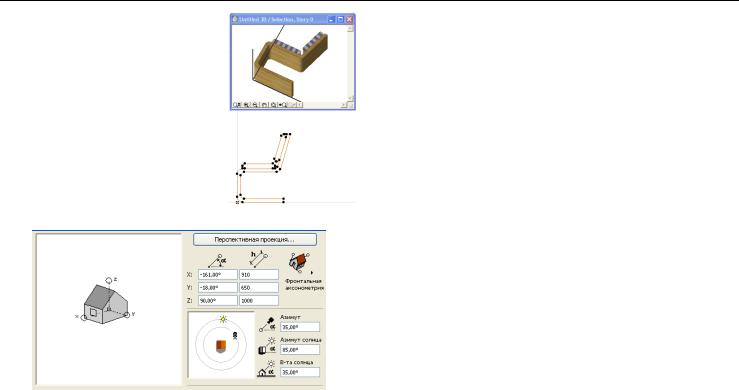

Показ выбранных элементов 3D-окне

Чтобы вывести в 3D-окне только явно выбранные элементы,

выполните команду Вид > Элементы в 3D-виде > Показать выборку/бегущую рамку в 3D, находясь в любом окне редактируемого типа.

Если на плане этажа имеются выбранные элементы и бегущая рамка, то эта команда не воспримет бегущую рамку и выведет в 3D-окне только выбранные элементы.

Команда Показать выборку/бегущую рамку в 3D является доступной и из самого 3D-окна; если Вы выбрали в 3D-окне некоторые из элементов, то выполнение этой команды приведет к показу только их. Если в 3D-окне показаны только выбранные элементы, то заголовок окна включает слово “Выборка” и имя того этажа, на котором была произведена выборка элементов.

Если содержимое 3D-окна ограничено явно выбранными элементами и Вы строите в 3D-окне новые элементы, то они будут видны в 3D-окне до тех пор, пока Вы находитесь в нем.

Примечание: Еще одна команда, Показать предыдущую выборку/бегущую рамку в 3D, приводит показу последнего 3D-окна, построенного с помощью команды Показать выборку/бегущую рамку в 3D. По умолчанию эта команда отсутствует в ArchiCAD; для ее использования следует включить ее в меню с помощью команды Параметры >

Окружающая среда > Меню (или Табло команд).

Для получения дополнительной информации см. “Меню” в

справке ArchiCAD.

Показ содержимого бегущей рамки в 3D-окне

Для показа в 3D-окне элементов, содержащихся только в бегущей рамке, выполните командуВид> Элементыв3D-виде

> Показать выборку/бегущую рамку в 3D.

При этом заголовок 3D-окна включает слово “Бегущая рамка”.

Для получения дополнительной информации по определению бегущей рамки см. “Бегущая рамка” на стр. 77.

Если на плане этажа имеются выбранные элементы и бегущая рамка, то команда Показать выборку/бегущую рамку в 3D не воспримет бегущую рамку и выведет в 3D-окне только явно выбранные элементы.

Влияние бегущей рамки.

По умолчанию в 3D-окно выводятся только те элементы, которые находятся внутри бегущей рамки, причем при они будут представены обрезанными согласно границе бегущей рамки. Однако имеется возможность изменить влияние бегущей рамки таким образом, что будут

выводитьсяэлементы, расположенныевнебегущейрамки. Для этого следует воспользоваться управляющими элементами в

области Бегущая рамка диалогового окна, открываемого по команде Вид > Элементы в 3D-виде > Отфильтровать элементы в 3D, и выбрать там альтернативную кнопку

Снаружи рамки.

См. “Диалоговое окно Фильтрация элементов в 3D” в справке

ArchiCAD.

Чтобы целиком показать элементы, попавшие в бегущую рамку, снимите отметку с маркера Рамка как линия сечения (также расположенном в области Бегущая рамка диалога команды Вид > Элементы в 3D-виде > Отфильтровать элементы в 3D).

Элементы в 3D-окне, построенном на основе бегущей рамки

Если Вы построите элемент в 3D-окне, ограниченном бегущей рамкой, он будет видимым, если окажется расположенным внутри области бегущей рамки.

Еслиже Вы разместитев 3D-окне новыйэлемент запределами границы бегущей рамки, или же переместите элемент за пределы области бегущей рамки, то он сразу же исчезнет из

3D-окна.

Если же Вы вернетеь на план этажа, то увидите их там. Измените расположение бегущей рамки или вообще удалите ее и возвратитесь в 3D-окно, чтобы увидеть построенный элемент.

Если изображение в 3D-окне оказывается срезанным либо в результате использования бегущей рамки, либо в связи с применением команды Вид > Элементы в 3D-виде > С 3D-разрезами, то некоторые из элементов видны частично. Если такие элементы выбрать, то появляются точки выбора всего элемента и с помощью курсора можно обнаружить все его вершины и стороны.

При редактировании такого элемента появляется серое изображение всего элемента.

Содежимое 3D-окна по умолчанию

Если Вы просто переключитесь в 3D-окно без использования каких-либо специфических команд представления 3D-изображения, то 3D-окно будет содержать то, что оно имело при последнем его открытии, не зависимо от того, было ли что-либо выбрано в любом другом окне.

Фильтрация элементов для их показа в 3D-окне

Выберите команду Вид > Элементы в 3D-виде > Отфильтровать элементы в 3D, затем в открывшемся диалоге отметьте или снимите отметку с необходимых маркеров. В 3D-окне будут представлены элементы тех типов, маркеры которых отмечены.

Вэтом диалоговом окне управляющие элементы, расположенные в области Бегущая рамка, позволяют указать, что именно включить в 3D-окно.

Вобласти Этажи в 3D-окне этого диалогового окна можно определить диапазон этажей для их показа в 3D-окне.

Для получения дополнительной информации см. “Диалоговое окно Фильтрация элементов в 3D” в справке ArchiCAD.

Сохранение содержимого 3D-окна как вида

Если Вы сохраняете содержимое 3D-окна как вид (см. “Сохранение вида” на стр. 65), панель Только 3D диалогового окна Параметры вида предоставляет информацию о том, является ли этот вид результатом фильтрации или выбором элементов согласно бегущей рамки.

Параметры 3D-вида включают: парметры 3D-проекции (включая уровень увеличения), фильтрация элементов в 3D, параметры 3D-окна, параметры плоскостей 3D-сечений, параметры 3D-разрезов и параметры построения фотоизображения.

Вы можете переопределить 3D-вид посредством изменения этих параметров в 3D-окне с последующим использованием управляющих элементов панели Только 3D диалога Параметры вида для соответствующего переопределения вида.

Для получения дополнительной информации см. “Панель Только 3D” в справке ArchiCAD.

Механизмы 3D-визуализации

3D-механизмы - это встроенные средства управления процессом создания 3D-модели в ArchiCAD. По умолчанию предлагается два механизма:

•внутренний 3D-механизм:

•механизм OpenGL.

Для выбора механизма визуализации перейдите в диалоговое окно команды Вид > Режим 3D-вида > Параметры

3D-изображения и воспользуйтесь всплывающим меню Механизм 3D-визуализации или воспользуйтесь комадами выбора механизма визуализации в нижней части подменю Вид

> Режим 3D-вида.

1Внутренний 3D-механизм.

Этот механизм является наиболее полезным для работы в 3D-окне: создаваемые этим механизмом виды показывают векторную штриховку и их легко печатать. Он создает простые и легко перемещаемые 3D-виды без текстуры. Внутренний механизм оптимизирован для простых не фотореалистических архитектурных представлений, и для непосредственного вывода из 3D-окна без построения реалистического изображения. Внутренний механизм обладает большими возможностями по визуализации, чем OpenGL, однако обычно приводит к более медленной навигации и доступу к модели на большинстве компьютерах.

Для получения дополнительной информации см. “Внутренний механизм визуализации” в справке ArchiCAD.

2Механизм OpenGL.

Этот механизм рекомендуется в том случае, если на Вашем компьютере установлена высокопроизводительная видеокарта OpenGL. Некоторые из эффектов, например, такие как отбрасывание теней, векторная 3D-штриховка и сохранение содержимого 3D-окна как векторного 2D-чертежа, не возможны без OpenGL. Дополнительные возможности OpenGL могут быть установлены в диалоге, открываемом по кнопке Параметры в диалоговом окне команды Вид > Режим 3D-вида > Параметры 3D-изображения.

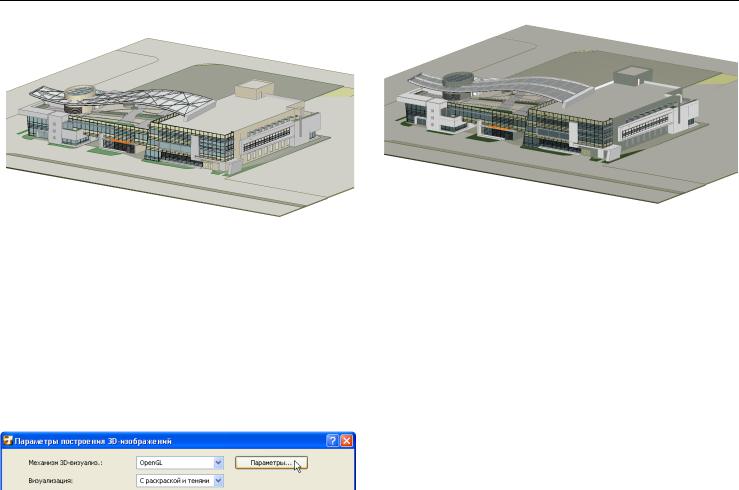

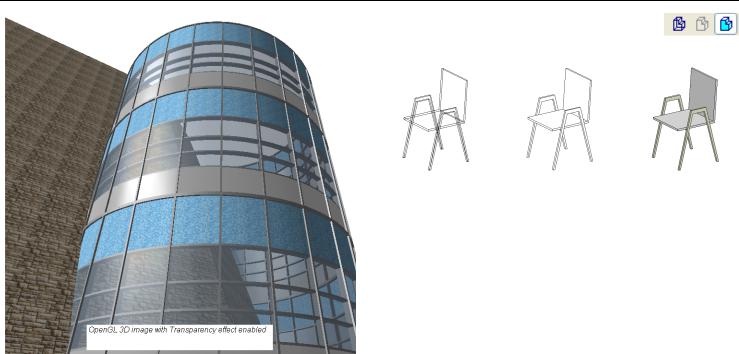

OpenGL - это технология растрового отображения графического объекта. Следовательно, 3D-виды, созданные с помощью механизма OpenGL, будут размещены как файлы изображений.

Внимание: Open GL оптимизирован для быстрой и сглаженной навигации при разработке модели. Он воспроизводит текстуру, но имеет меньше специальных эффектов по представлению модели; он может рассматриваться как механизм интерактивного предварительного просмотра модели. Возможности OpenGL по отношению к выводу на печать ограничены по сравнению с внутренним механизмом, так как он основывается на технологии растрового отображения графическихобъектов. OpenGL выполняетнамногобыстрее навигацию модели на экране на большинстве компьютеров при условии, что они поддерживают требуемое аппаратное обеспечение.

Для получения дополнительной информации см. “Параметры

OpenGL” в справке ArchiCAD.

Режимы 3D-видов

При использовании внутреннего механизма визуализации предлагается три метода визуализации изображений: каркасный, с удалением невидимых линий и с раскраской и тенями. Они выбираются в диалоговом окне команды Вид >

Режим 3D-вида > Параметры 3D-изображения или с помощью соответствующих команд подменю Вид > Режим

3D-вида.

Примечание: При использовании механизма визуализации OpenGL можно воспользоваться только каркасным режимом и с раскраской и тенями.

Пиктограммы 3D-режимов также имеются в табло команд Окно > Табло команд > Простой

3D.

При использовании каркасного метода изображение состоит из всех линий и ребер элементов. Отсметим, что при наличии множества расположенных друг за другом элементов получаемые изображения довольно трудно поддаются интерпретации.

При выборе модели визуализации с удалением невидимых линий изображение строится так же, как и для каркасной модели, однако из него исключаются все линии, закрытые от наблюдателя непрозрачными телами и поверхностями. Этот тип изображений является наилучшим с точки зрения наглядности и простоты интерпретации, если Вас не интересуют цвет и освещенность. Он также хорошо подходит для вывода на принтер. Изображения с удалением невидимых линий можно сохранять в файлах различных 2D- и 3D-форматов.

При выборе модели с раскраской и тенями все видимые поверхности раскрашиваются в соответствии с цветом их покрытий и направлением падения света, определенном в параметрах 3D-проекции.

Цвет поверхностей определяется их покрытиями (цветовой состав освещения, определяемый в диалоговом окне Солнце, здесь игнорируется).

Для получения дополнительной информации см. “Параметры 3D-проекции” в справке ArchiCAD и“Покрытия” на стр. 31.

Визуализация с раскраской удобна с точки зрения:

•быстроты получения визуальной обратной связи;

•простоты оценки цветовых решений;

•создания любых демонстрационных материалов и презентаций, когда фотографическое качество изображения не является обязательным требованием.

3D-проекции

С помощью ArchiCAD можно строить параллельные (аксонометрические) проекции и перспективы.

Аксонометрические проекции автоматически показывают всю модель в центре Вашего вида. Перспективы определяются с помощью точки наблюдения и целевой точки.

Если активным является 3D-окно, панель планшета навигатора содержит миниатюрное представление всего проекта. В этой панели Вы можете быстро изменить параметры перспективной или параллельной (аксонометрической) 3D-проекции; Вы можете настроить конус обзора или заменить аксонометрию, сохраняя при этом вид всего проекта.

См. “Планшет навигатора в 3D-окне” на стр. 56.

Параметры 3D-проекции

Команда Вид > Режим 3D-вида > Параметры 3D-проекции, а

также одноименная команда во всплывающем меню мини-навигатора приводит к открытию диалогового окна, управляющие элементы которого используются для определения 3D-вида.

Имя и содержимое диалогового окна зависят от типа проекции: параллельная проекция или перспективная проекция. Вы можете легко переключаться с установки параметров однойпроекции наустановку параметров другой с помощью кнопки в верхнем правом углу диалога.

Определяемая в этом диалоговом окне проекция остается действенной до следующего момента изменения проекции.

Для получения дополнительной информации см. “Параметры 3D-проекции” в справке ArchiCAD.

Как переключаться между аксонометрическим и перспективным видами

Вы можете переключаться между перспективных и аксонометрических видов 3D-окна с помощью следующих средств:

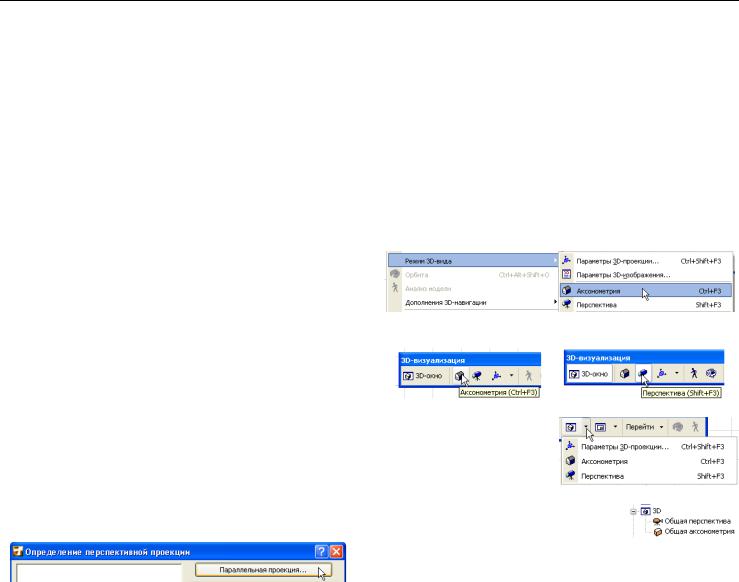

•Предварительно определенные клавишные команды: Ctrl+F3 - аксонометрия

Shift+F3 - перспектива

•Команды в подменю Вид > Режим 3D-вида:

•Табло команд 3D-визуализация:

•Табло команд

Мини-навигатора:

• Панель навигатора:

Как запомнить 3D-проекцию

Для запоминания проекции, установленной в 3D-окне, Вы можете воспользоваться одним из следующих способов:

•Воспользуйтесь пиктографической кнопкой Сохранить текущий вид в панели навигатора. Будет создан вид (перспективный или аксонометрический) на основе проекции, установленной в текущий момент в 3D-окне. Новый вид будет добавлен к карте видов навигатора.

•Добавьте текущую перспективу в карту видов с помощью команды Вид > Дополнения 3D-навигации > Разместить камеру на траектории. Камера, представляющая текущую перспективу, также появится на плане этажа.

Для получения дополнительной информации см. “Камеры” на стр. 457.

•Добавтьте текущую аксонометрическую (параллельную) проекцию к набору предварительно установленных видов с помощью команды Вид > Дополнения 3D-навигации > Добавить текущую проекцию.

Для получения дополнительной информации см. “Предварительно установленные проекции” в справке ArchiCAD и“Дополнения 3D-навигации” на стр. 171.

Дополнения 3D-навигации

Другие полезные для изменения 3D-вида команды имеются в подменю Вид > Дополнения 3D-навигации (или в таблокоманд, содержащем команды 3D-окна). Эти управляющие элементы позволяют:

•Интерактивно установить целевую точку перспективного вида (Цель).

•Переключиться на вид, представленный перпендикулярно к указанной точке (Цель перпендикулярно).

•Установить угол наклона равным нулю для быстрого возврата из неестественного вида, полученного в процессе навигации (Восстановить угол наклона).

•Восстановить горизонтальный вид модели

(Горизонтальный вид).

•Изменить предварительно установленные проекции и Добавить текущую проекцию: эти команды становятся доступными при просмотре аксонометрической (параллельной) проекции.

Для получения дополнительной информации см. “Предварительно установленные проекции” в справке

ArchiCAD.

•Разместить камеру на траектории (только для перспективных видов). Эта команда добавляет текущий перспективный вид в карту проекта, если на плане этажа не выбрана камера. Если на плане этажа имеются камеры, определяющие траекторию съемки, то вновь размещаемая камера будет включена в эту траекторию вслед за текущей камерой, которая изображена на плане этажа с пиктограммой солнца и маркерами конуса обзора.

Если на плане этажа выбрана одна камера и Вы находитесь в перспективной виде, в подменю Вид > Дополнения 3D-навигации становятся доступными следующие команды:

Примечание: Если в процессе использования этих команд выбираются другие камеры, то соответствующим образом изменяется выбранный элемент в карте проекта навигатора.

•Предыдущий кадр/Следующий кадр: используйте эти команды для навигации по перспективным видам путем перемещения к предыдущей или следующей камере текущей траектории съемки.

•Изменить выбранный: выбранная камера будет изменена таким образом, чтобы соответствовать перспективному виду, представленному в 3D-окне. Используйте эту команду в том случае, если Вы изменили изображение в 3D-окне.

•Восстановить изображение: отменяет все изменения,

выполненные вручную, и представляет 3D-модель согласно характеристикам выбранной камеры.

•Вставить камеру после выбранной: В текущую траекторию съемки вставляется новая камера вслед за выбранной,

соответствующая текущему перспективному виду, и она становится выбранной.

Для получения дополнительной информации см. “Камеры” на стр. 457.

3D-разрезы

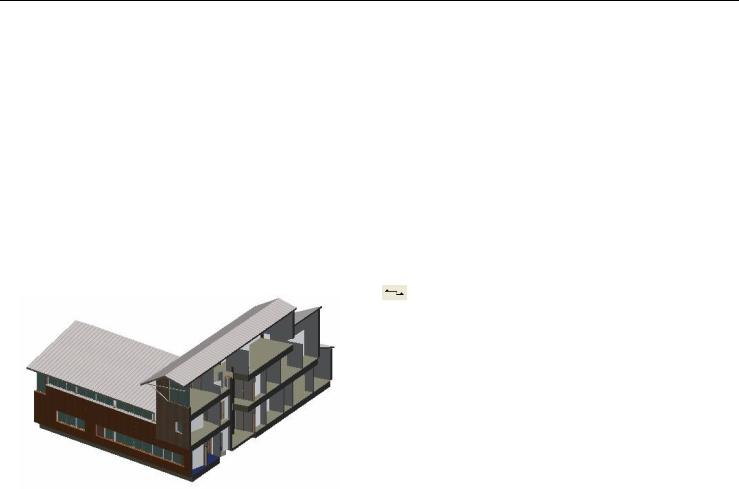

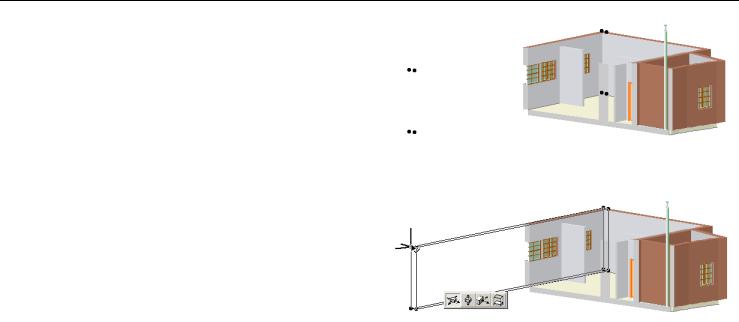

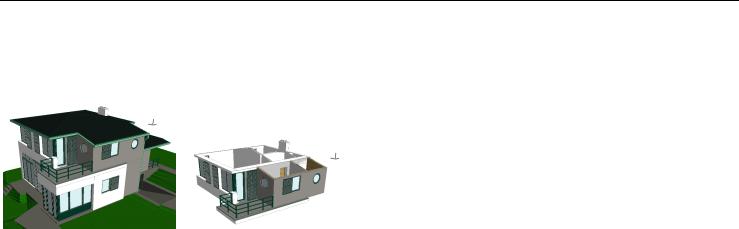

3D-разрезы -это специальный режим визуализации проектов ArchiCAD. С помощью 3D-сечений Вы можете получить либо обычные разрезы, либо специальные для визуализации проектов особым образом. 3D-разрезы могут оказаться полезными для построения специальных 3D-видов, позволяющих взглянуть внутрь пространства здания. При сохранении чертежа ArchiCAD запоминает вместе с ним и положение определенных Вами секущих плоскостей. Поэтому при открытии проекта на следующем сеансе построенный Вами 3D-разрез будет восстановлен точно в таком же виде. Изображение, построенное с 3D-разрезами, можно сохранить отдельно в различных форматах для последующей обработки.

Как создавать 3D-разрезы

3D-разрезы создаются применением к 3D-модели секущих плоскостей. Такие секущие плоскости определяются в

диалоговом окне Плоскости 3D-сечений, открываемом по команде Вид > Элементы в 3D-виде > Плоскости сечений.

Для получения дополнительной информации см. “Параметры 3D-проекции” в справке ArchiCAD.

После определения в диалоговом окне плоскостей 3D-сечений активируйте команду Вид > Элементы в 3D-виде > С 3D-разрезами. (Чтобы выключить режим, выберите команду в меню еще раз - пиктограмма примет вид отжатой кнопки.)

Если команда Вид > Элементы в 3D-виде > С 3D-разрезами

выбрана, определенные плоскости сечения применяются к модели всякий раз при ее перестроении.

Для получения дополнительной информации см. “Диалоговое окно Плоскости 3D-сечений” в справке ArchiCAD.

Разрезы

Про разрезы

Инструмент Разрез используется для размещения маркера разреза. Маркер разреза может принимать одну из трех форм:

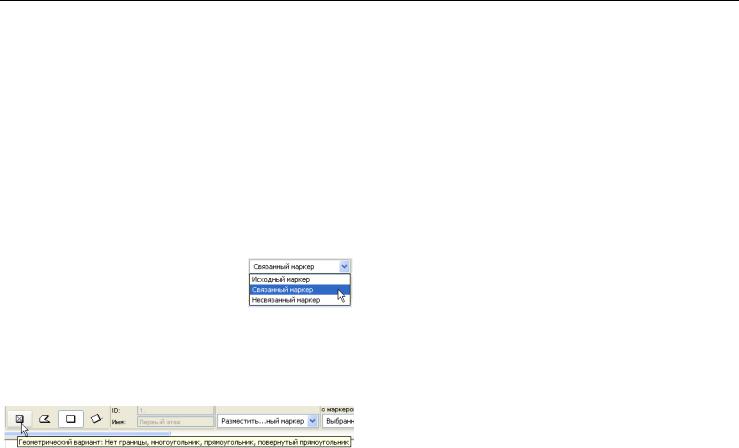

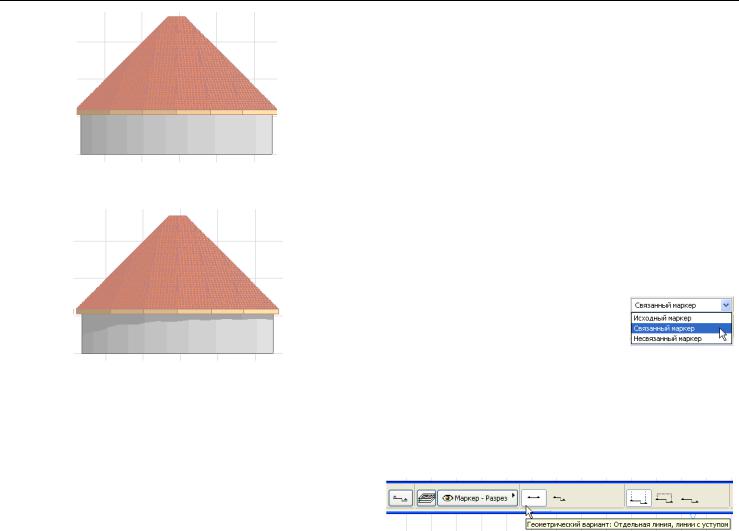

1исходный маркер, который создает взгляд разреза;

2связанный маркер, который не создает никакого взгляда разреза, однако действует как ссылка на другой вид, взгляд или чертеж.

3несвязанный маркер, содержащий специальный текст.

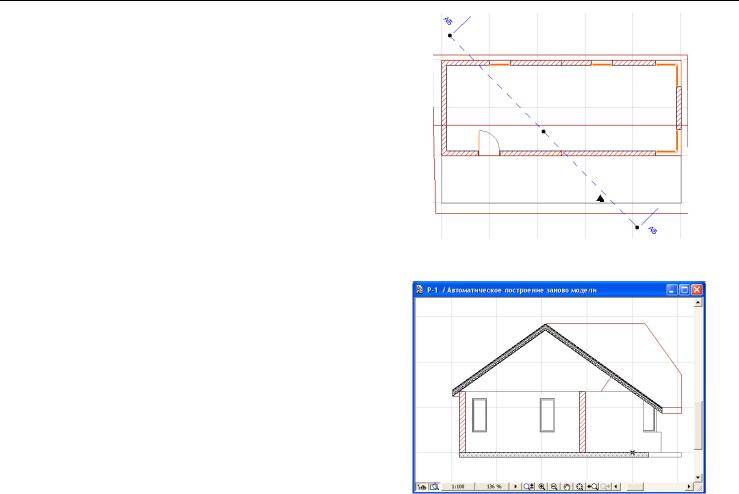

Для создания разреза Вы рисуете на плане этажа линию сечения (линию разреза) и размещаете исходный маркер разреза, который создает новый взгляд разреза проекта ArchiCAD. Вы можете установить, чтобы маркер показывал различную ссылочную информацию, такую как первый чертеж, который создается из этого взгляда разреза, для облегчения процесса навигации и идентификации.

Каждый вновь создаваемый взгляд разреза включается в список карты проекта навигатора в раздел Разрезы.

Включение элементов во взгляд разреза зависит от статуса разреза, определяемый в диалоге Параметры разреза.

Для создания разреза, имеющего исходную модель, следует разместить маркер разреза на плане этажа. (Это исходный маркер разреза.)

Примечание: Другим типом взгляда разреза является независимый разрез, не имеющий исходной модели.

См. “Создание независимого взгляда разреза” на стр. 180.

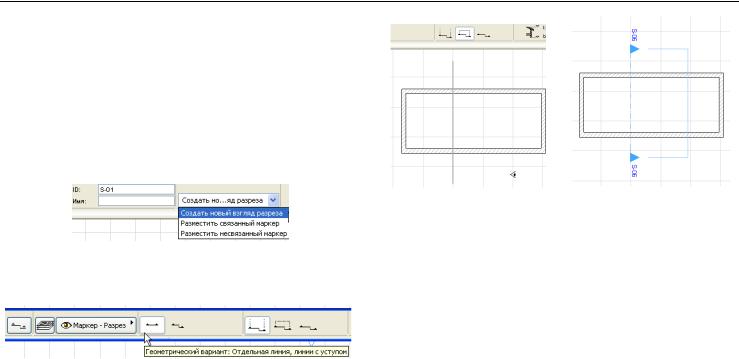

1Выберите инструмент Разрез.

2Убедитесь, что в информационном табло или в диалоге

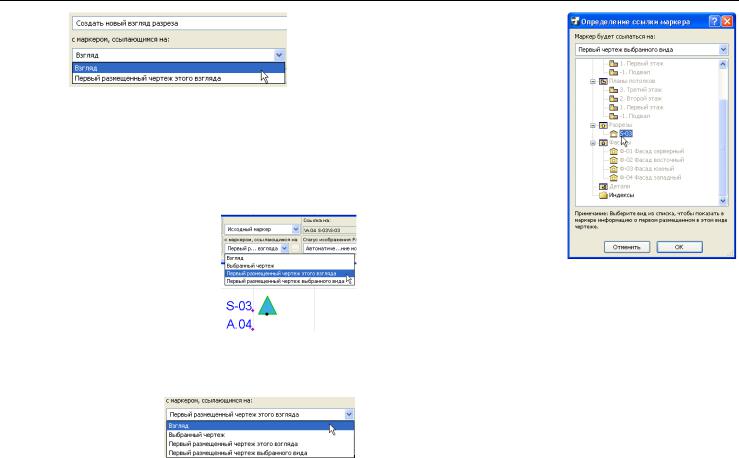

Параметрыпоумолчаниюразрезавыбран вариантСоздать новый взгляд разреза.

3Выберите геометрический вариант (Отдельная линия или Линии с уступом) в информационном табло и нанесите линию сечения на плане этажа.

•Отдельная линия: щелкните дважды для указания оконечных точек линии.

•Линии с уступом: произведите столько щелчков, сколько необходимо для определения всех отрезков линии сечения. Двойной щелчок завершает построение линии.

Появится курсор-глаз.

4Произведите щелчок курсором-глазом с одной из сторон линии сечения для указания ориентации (направления взгляда) разреза. Место, где Вы производите щелчок, также определяет место расположения линии глубины разреза (предельная линия), если в диалоге установки параметров инструмента указано, что глубина разреза ограниченная.

Линия Линия сечения глубиныразреза

5Маркер размещается автоматически после завершения построения линии сечения. (Если Вы размещаете разрез с ограниченной глубиной, то линия глубины разреза (предельная линия) также размещается автоматически.)

Примечание: Исходные маркеры выделяются на экране факультативной полупрозрачной сплошной штриховкой. (ИспользуйтекомандуВид> Параметрывыводанаэкран> Выделить исходные маркеры чтобы активировать или деактивироватьэтуштриховкудлявсехисходныхмаркеров. Цвет данной штриховки указывается в диалоге команды

Параметры > Окружающая среда > Дополнительные параметры.)

6Создается новый взгляд разреза, который также приводится в карте проекта навигатора.

Другие характеристики взгляда разреза - его маркеры, ссылочная информация, показ модели, линии этажей - могут быть определены в диалоговом окне Параметры разреза.

Для получения дополнительной информации см. “Инструмент Разрез” в справке ArchiCAD.

Определение глубины и высоты взгляда разреза

Примечание: Эта процедура точно такая же и для фасадов.

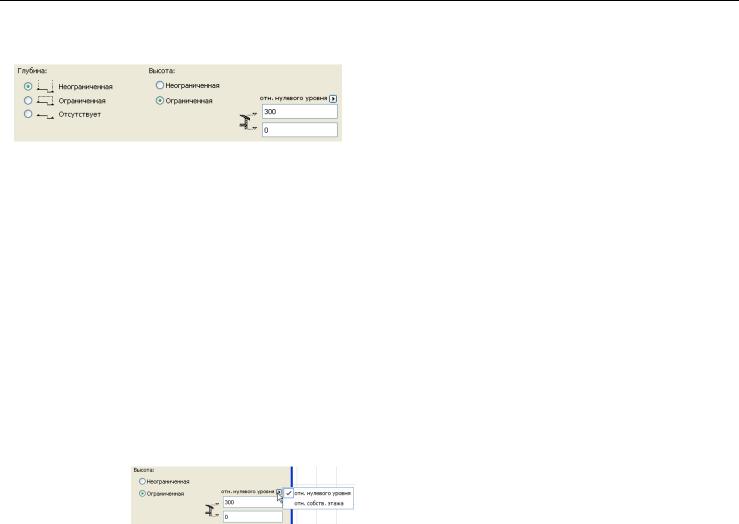

Используйте управляющие элементы в панели Общие данные диалога Параметры разреза для определения геометрических характеристик разреза.

Глубина разреза

•При Неограниченной глубине разреза приводится все видимое пространство модели вглубь, начиная с линии сечения.

•При Ограниченной глубине модель в разрезе приводится в пределах от линии сечения и до линии глубины разреза. После размещения линии глубины разреза ее можно выбрать и переместить при необходимости.

•Если глубина Отсутствует, в разрезе будет представлено только сечение модели, проведенное в месте расположения линии сечения. (Для фасадов глубина не может отсутствовать.)

Для получения дополнительной информации см. “Глубина разреза (только для исходных маркеров разреза)” в справке

ArchiCAD.

Высота разреза (диапазон по вертикали)

•В разрезе с Неограниченной высотой приводятся все этажи модели.

•Если Вы указали

Ограниченную

высоту, то следует также указать диапазон высот, в

пределах которых показывается разрез.

Редактирование глубины разреза и удаленной области

Вы можете изменить глубину (горизонтальный диапазон) выбранного разреза перемещением его линии глубины разреза: перед началом этой операции обязательно следует выбрать инструмент определения разрезов.

Также можно переместитьлинию удаленной области, если она была установлена в диалоге Параметры разреза.

Примечание: Факультативная удаленная область Вашего взгляда разреза со своими цветовыми характеристиками создается в том случае, если отмечен маркер Учет удаленной области в диалоге Параметры разреза (панель

Показ модели). Линия удаленной области показывается на экране в качестве составной части Вашего разреза.

См. “Панель разреза Показ модели (только для исходных маркеров разреза)” в справке ArchiCAD.

Как линия глубины разреза, так и линия удаленной области являются таковыми, которые выводятся только на экран.

•Чтобы показать или спрятать линию глубины разреза и линию удаленной области на плане этажа воспользуйтесь командой-переключателем Вид > Параметры вывода на экран > Детализация маркеров.

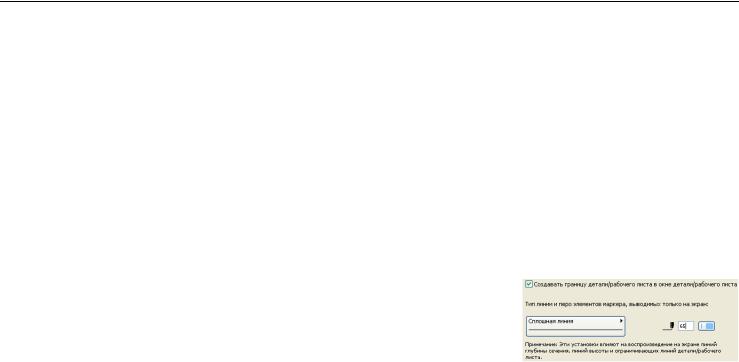

•Для изменения их типов линий/цвета используйте управляющие элементы диалогового окна команды

Параметры > Рабочая среда проекта > Разное.

Для получения дополнительной информации см. “Показ линий детализации маркера” на стр. 199.

Определение ссылки для исходного маркера

Выполните следующие шаги, чтобы определить ссылочную информацию для исходных маркеров разрезов, фасадов, внутренних видов, деталей и рабочих листов.

При размещении нового исходного маркера на плане этажа с целью создания взгляда диалоговое окно установки параметров инструмента предоставляет два варианта определения ссылки маркера:

•взгляд или

•первый размещенный чертеж этого взгляда

Другими словами, маркер будет содержать информацию, имеющую отношение либо к взгляду, либо к первому чертежу, созданному из этого взгляда. (Слово “первый” подразумевает самый верхний приемлемый чертеж в книге макетов навигатора.)

Например, следующий разрез был определен таким образом, чтобы содержать информацию первого размещенного чертежа, созданного из взгляда данного разреза.

Если Вы указали “первый размещенный чертеж,” и в текущим момент еще ни одни чертеж не размещен, маркер будет содержать

автотекст (такой, например, как ID чертежа), а после размещения такого чертежа автотекст заменяется на соответствующую информацию.

Если Вы выберите уже размещенный исходный маркер и откроете диалог установки параметров разреза или

информационное табло разреза, то можете обнаружить, что появилисьдведополнительныхвозможностивсвязистем, что из данного взгляда разреза уже создано много чертежей и/или видов:

•Выбранный чертеж;

•Первый размещенный чертеж выбранного вида.

Выбор любого из этих вариантов приводит к открытию диалогового окна, в котором представлена структурапапоккнигимакетов навигатора или карты видов навигатора. В этой структуре доступными для выбора являются приемлемые чертежи/виды (то есть те, которые созданы из выбранного взгляда разреза); другиеэлементыпредставлены серым цветом и не доступны для выбора.

Примечание: Имеется также возможность сослаться на вид в том

случае, когда требуемый чертеж расположен в книге макетов другого проекта (и поэтом он не приводится в диалоговомокнеОпределениессылкимаркера). Итак, Выне можете сослаться на фактический чертеж, однако можете сослаться на вид (в текущем проекте), из которого был создан чертеж (в другом проекте). Маркер будет содержать сведения о том первом чертеже, который создан из этого вида, в виде автотекста (например, имя чертежа, ID чертежа). После того, как вместе с текущим проектом открываетсятакнигамакетов, котораясодержитссылочный чертеж, маркер будет заполнен требуемой информацией о чертеже.

Ссылочная информация, которая появится в маркере, также представлена в текстовом полеСсылка на, если тот элемент, на которыйделаетсяссылка(например, чертеж) ужесуществуетв проекте.

Примечание: Та же информация о маркере приводится в самом маркере и в панели Заголовок маркера диалогового окна установки параметров разреза.

Выбор статуса разреза

Примечание: Процесс установки статуса аналогичен для разрезов/фасадов и внутренних видов.

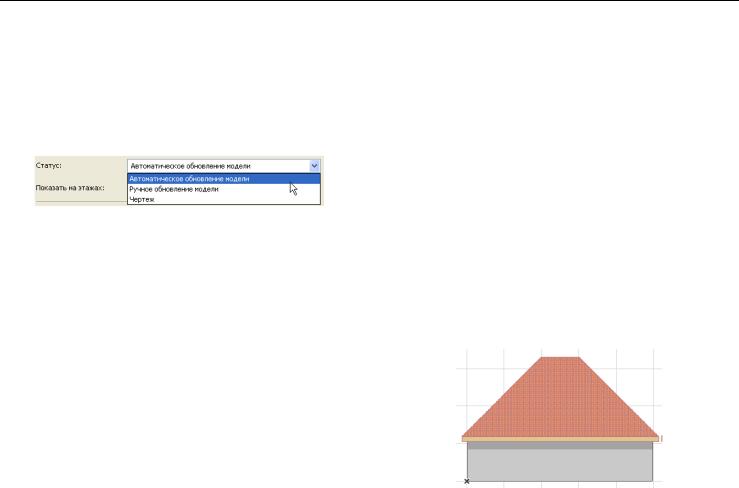

При создании нового разреза Вы устанавливаете ему статус в панели Общие данные диалога Параметры разреза. Разрез может иметь один из следующих трех статусов:

Автоматическое обновление модели, Ручное обновление модели и Чертеж.

Статус чертежа определяет характер связи между разрезом и моделью на плане этажа, а также метод обновления разреза.

•Для первых двух статусов модели (автоматическое обновление и ручное обновление) окно разреза состоит из конструктивных элементов; любые изменения в окне разреза модельного типа могут быть отражены в окне плана этажа, в 3D-окне и в других окнах разрезов, и наоборот.

•В разрезе чертежного типа конструктивные элементы декомпозируются в 2D-штриховку, линии и дуги. В связи с этим, произведенные в таком окне изменения не влияют на содержимое других окон. Тем не менее, Вы может обновить чертеж с тем, чтобы в нем отразились все изменения, произведенные в модели.

Конструктивные элементы можно редактировать в моделях с автоматическим и ручным обновлением, однако создавать новые конструктивные элементы нельзя, за исключением дублирования существующих окон и дверей. Даже при копировании конструктивного элемента в разрез и его вставке в это же окно Вы получаете множество обычных чертежных элементов.

Предостережение: Удаление конструктивного элемента в окне разреза модельного типа (с автоматическим и ручным обновлением) приводит к его удалению на плане этажа и в

3D-окне.

Не зависимо от статуса разреза Вы можете добавлять в его окно 2D-элементы, аннотацию и размеры.

Для получения дополнительной информации см. “Корректировка разрезов” на стр. 181.

Показ элементов в окне разреза

Примечание: Параметры для определения характера показа элементов почти что такие же и для фасадов.

Используйте управляющие элементы панели Показ модели диалога установки параметров разреза для определения внешнего вида элементов в сечении (усеченный элементов) и невсечении (неусеченный элементов) вокне разреза. Здесь же Вы можете определить векторное отбрасывание теней и отдельные характеристики показа удаленной области разреза.

Для получения дополнительной информации см. “Панель разреза Показ модели (только для исходных маркеров разреза)” в справке ArchiCAD.

На приводимом ниже рисунке окно разреза показывается с векторнойштриховкой(какэтоможнозаметитьпокровельной плитке) и с векторным построением теней (как это можно заметить по отбрасыванию тени свесом крыши.)

Еще один эффект - это представление покрытий поверхностей не в плоскости сечения в "затененном" виде, то есть в том виде, который отображает кривизну поверхностей:

Вы может объединить эти два эффекта (отбрасывание теней и оттенение) в одном разрезе:

Открытие взгляда разреза

Для открытия взгляда разреза сделайте двойной щелчок на его имени в навигаторе или выберите соответствующую команду меню. (Окно > Разрезы > Открыть разрез). Еще один способ открытия взгляда разреза - выберите линию сечения на плане этажа и затем выберите команду Открыть разрез в контекстном меню.

По умолчанию все разрезы открываются в одном окне, заменяя содержимое предыдущего открытого разреза. Для открытия многих окон разрезов одновременно воспользуйтесь командой Открыть в новом окне контекстного меню разреза из навигатора.

Размещение связанного маркера разреза

Примечание: Эта процедура точно такая же и для фасадов.

Связанный маркер разреза не имеет исходной модели и не создает нового взгляда. Такой маркер размещается в проекте и затем связывается пользователем с существующим взглядом, видом или проектом с тем, чтобы в этом маркере приводилась информация о таком привязанном элементе.

Связанный маркер разреза может быть помещен в любое из следующих окон: план этажа, разрез, фасад, внутренний вид, рабочий лист, деталь.

Например, Вы можете создать разрез стены, который выполняет функции детали: для этого разместите исходный маркер детали в окно разреза и затем поместите связанный маркер разреза стены на план этажа, который привязывается к этой детали.

Для размещения связанного маркера разреза:

1Выберите инструмент Разрез.

2Убедитесь, что в информационном табло или в диалоге Параметры по умолчанию разреза установлено Разместить связанный маркер.

3Определите ссылку маркера в открывшемся диалоговом окне.

См. “Определение ссылки для связанного маркера” на стр. 179.

4Выберите геометрический вариант (Отдельная линия или Линии с уступом) в информационном табло и нанесите линию сечения на плане этажа.

•Отдельная линия. щелкните дважды для указания оконечных точек линии.

•Линии с уступом: произведите столько щелчков, сколько необходимо для определения всех отрезков линии сечения. Двойной щелчок завершает построение линии.

Появится курсор-глаз.

5Произведите щелчок курсором-глазом с одной из сторон линиисечениядляуказанияориентациисвязанногомаркера разреза.

6После завершения построения линии сечения автоматически размещается маркер.

Определение ссылки для связанного маркера

Выполните следующие шаги, чтобы определить ссылочную информацию для связанных маркеров разрезов, фасадов, внутренних видов, деталей и рабочих листов.

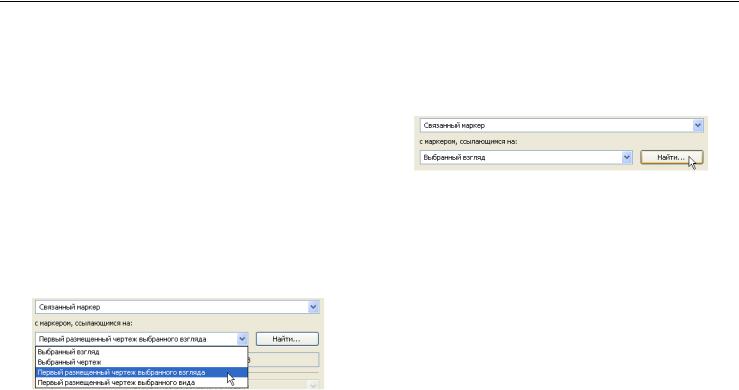

Для нового связанного маркера или для переопределения уже размещенного выбранного маркера предоставляются следующие возможности:

•выбранный взгляд,

•выбранный чертеж,

•первый размещенный чертеж выбранного взгляда,

•первый размещенный чертеж выбранного вида.

Таким образом, связанный маркер может ссылаться на любой взгляд, вид или чертеж проекта.

Выбор любого из этих вариантов приводит к открытию диалогового окна, в котором представлена структура папок соответствующего вида проекта (карта проекта, карта видов, книга макетов). Выберите требуемый взгляд, вид или чертеж.

Информация о выбранном элементе будет представлена в связанном маркере.

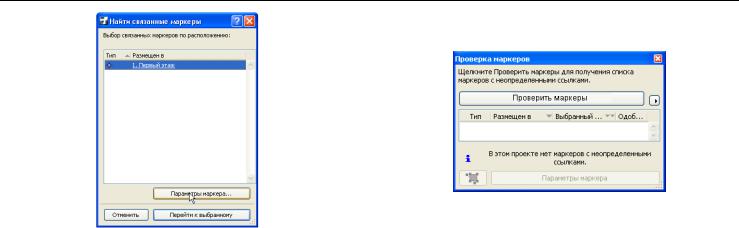

Если Выпереопределяетевыбранныймаркер, нажмитекнопку Найти для открытия диалогового окна Определение ссылки маркера и затем выберите тот элемент, информация о котором должна присутствовать в маркере.

Примечание:

Имеется также возможность сослаться на вид в том случае, когда требуемый чертеж расположен в книге макетов другого проекта (и поэтом он не приводится в диалоговом окне Определение ссылки маркера).

Итак, Вы не можете сослаться на фактический чертеж, однако можете сослаться на вид (в текущем проекте), из которого был создан чертеж (в другом проекте). Маркер будет содержать сведения о том первом чертеже, который создан из этого вида, в виде автотекста (например, имя чертежа, ID чертежа). После того, как вместе с текущим проектом открывается та книга макетов, которая содержит ссылочный чертеж, маркер будет заполнен требуемой информацией о чертеже.

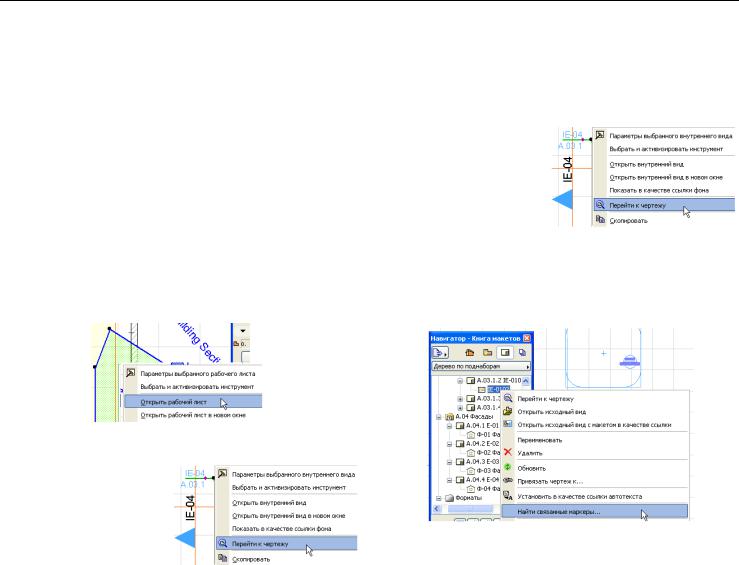

После размещения маркера Вы можете в любой момент времени вернуться назад и изменить информация в маркере.

Размещение несвязанного маркера

Выполните следующие шаги, чтобы разместить несвязанный маркер с помощью инструмента Разрез, Фасад, Деталь или

Рабочий лист.

1В информационном табло или в диалоговом окне установки параметров инструмента выберите вариант Разместить несвязанный маркер.

Такой маркер не будет содержать никакой связанной информации.

2Укажите специальный текст для маркера с помощью полей Специальный текст в списке параметров панели Маркер диалога установки параметров инструмента.

3Начертите линию или границу (в зависимости от инструмента) и разместите маркер в любом из следующих окон: план этажа, разрез, фасад, внутренний вид, рабочий лист, деталь.

Создание независимого взгляда разреза

Примечание: Эта процедура точно такая же и для взглядов независимых фасадов.

Независимые разрезы с маркерами или без них могут создаваться в некоторых окнах. Такие взгляды не имеют исходной модели; они приводятся в навигаторе как “независимые” взгляды.

Вы можете использовать 2D-инструменты для создания или добавления нового содержимого в независимый взгляд. Используйте операции копирования-вставки для передачи выбранных фоновых элементов в окно чертежа в 2D-виде с целью их дальнейшего редактирования.

Для создания независимого разреза без маркера используйте команду создания нового независимого разреза. При этом создается пустой взгляд без маркера, который все же приводится в навигаторе.

Эту команда доступна из следующих источников:

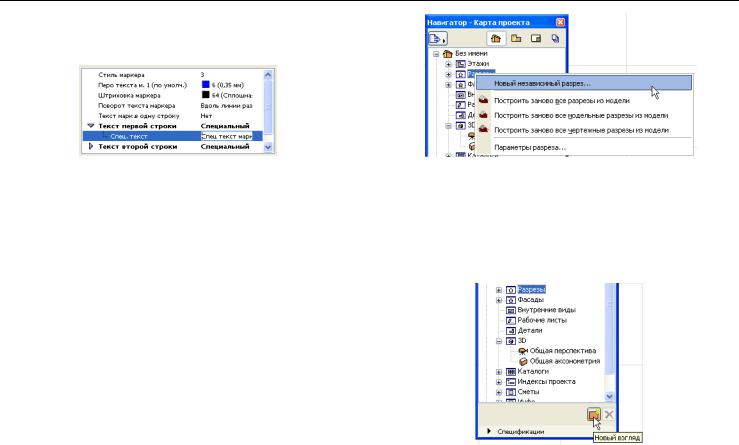

•Из раздела Разрезы карты проекта навигатора. Щелкните правой кнопкой мышки папку с именем Разрезы и выберите в контекстном меню команду Новый независимый разрез.

•Из подменю Документ > Инструменты документирования; выполните команду Создать независимый разрез.

•Щелчком на пиктографической кнопке Новый взгляд в нижней части карты проекта навигатора; выбранный элемент карты проекта навигатора (в данном случае - разрез) указывает, взгляд какого типа следует создать.

Если Вы хотите, чтобы взгляд независимого разреза был связан с маркером, разместите связанный маркер разреза в проекте и свяжите его (С маркером, ссылающимся на) с

существующим независимым разрезом.

Корректировка разрезов

Примечание: Эта процедура точно такая же и для разрезов, фасадов и внутренних видов.

Статус разреза определяет связь (и метод обновления) между разрезом и моделью плана этажа.

Для получения дополнительной информации относительно статуса разреза см. “Выбор статуса разреза” на стр. 177.

Корректировка автообновляемых модельных разрезов

Модельные разрезы с автоматическим обновлением связаны с моделью плана этажа и могут редактироваться интерактивно. Если план этажа изменяется, то автообновляемый модельный разрез будет автоматически обновляться (строиться заново)

всякий раз, когда окно этого разреза будет открываться или переводиться на передний план.

И наоборот, изменения существующих конструктивных элементов в окне разреза (включая и ассоциативные размеры) приведут к автоматическому обновлению окна плана этажа, а также других окон разрезов и 3D-окна. Обновление затрагивает только конструктивные элементы; 2D-элементы, добавляемые как на плане этажа, так и в окне разреза, не будут оказывать никакого влияния на другие окна.

Если Вы находитесь в состоянии автоматического обновления и редактируете элементы внутри окна разреза, функция обновления (построения заново) является непрерывной и незамедлительной в этом окне. Однако в больших планах непрерывное обновление может приводить к замедлению выполнения операций. Если Вы хотите, чтобы обновление (построение заново) окна разреза происходило только при его открытии или переводе на передний план (то есть так, как оно работало в ArchiCAD 9), выберите команду Параметры >

Рабочая среда проекта > Разное и снимите отметку с маркера Непрерывно обновлять взгляды автообновляемой модели.

При необходимости выполнить ручное обновление модели следует воспользоваться командой Вид > Обновить >

Построить заново из модели. (Команда Вид > Обновить >

Построить заново, используемая для обновления элементов 2D-чертежа, не доступна для окон с автоматическим обновлением модели.)

Примечание: При корректировке окна модели разреза некоторыесущественныеизменения(например, обновление библиотечного элемента) не отражаются автоматически в окне модельного разреза. Для разреза с ручным обновлением используйте команду Вид > Обновить > Построитьзаново;

для разреза с автоматическим обновлением используйте команду Вид > Обновить > Построить заново из модели,

чтобы в нем отразились произведенные изменения.

Корректировка разрезов с ручным обновлением

Модельный разрез с ручным обновлением не корректируется автоматически. Он может быть обновлен (построен заново) из модели с помощью команды Вид > Обновить > Построить заново из модели. В этом случае дополнительные элементы, построенные в самом окне разреза, остаются без изменений.

Корректировка чертежного разреза

•Обновление разреза, имеющего статус чертежа, производится по команде Вид > Обновить > Построить заново. Выбор этой команды приводит к обновлению изображения чертежа с исправлением возможных артефактов, однако при этом в окне не отразятся изменения, произведенные на плане этажа с момента создания окна чертежа.

•Для полного обновления окна разреза, имеющего статус чертежа, выполните команду Вид > Обновить >

Построить заново из модели. Эта команда полностью обновляют содержимое соответствующих окон с полным отражением текущего состояния модели проекта. В результате этого процесса все 2D-элементы, полученные из модели, будут удалены и будет построено изображение, соответствующее текущему состоянию. Это означает, что всеранеевыполненныевчертежевручнуюизменениябудут потеряны. Однако все добавленные вручную 2D-элементы останутся нетронутыми.

Резюмепокомандамобновления(построения заново)

Команда Вид > Обновить > Построить заново доступна во всех конструктивных окнах. Она обновляет (строит заново) модель в текущем активном окне.

Дополнительныекомандыобновлениястановятсядоступными в подменю Вид > Обновить, если активным окном является разрез/фасад/внутренний вид или деталь или рабочий лист.

Построить заново из модели. Используйте эту команду для построения заново активного окна; она приведет к обновлению информации об окне согласно изменениям, произведенным на плане этажа.

Построить заново из исходного вида. Эта команда доступна только в окнах деталей и рабочих листов.

Следующие команды не присутствуют в подменю Вид > Обновить по умолчанию. Вы можете настроить это подменю

(Параметры > Окружающая среда > Меню) таким образом,

чтобы оно при необходимости содержало эти команды.

Для получения дополнительной информации см. “Настройка меню” на стр. 41.

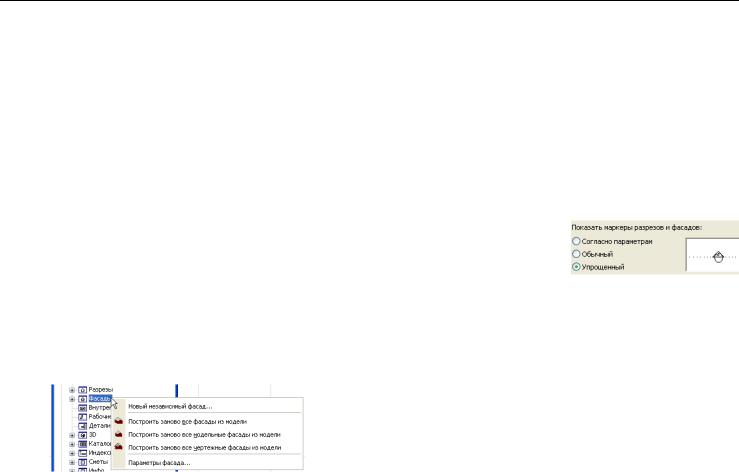

Кроме того, эти команды доступны из контекстного меню папок карты проекта и карты видов навигатора.

Построить заново все из модели. Используйте эту команду для обновления всех окон разрезов/фасадов/внутренних видов в Вашем проекте.

Построить заново все модельные разрезы из модели.

Используйте эту команду для обновления всех окон разрезов, имеющих статус модели (либо автоматически обновляемой модели, либо обновляемой вручную модели).

Построить заново все чертежные разрезы из модели.

Используйте эту команду для обновления всех окон разрезов, имеющих статус чертежа.

Показ линий и маркеров разрезов

Примечание: Приводимая далее информация также применима к фасадам.

Для настройки параметров линий сечения и маркеров разреза используйте управляющие элементы панелей Маркер и Заголовок маркера диалогового окна Параметры разреза.

Для получения дополнительной информации см. Панель разреза Маркер и“Панель разреза Заголовок маркера” в

справке ArchiCAD.

Примечание: В

большинстве случаев Вы будете использовать именно эти параметры для настройкипоказакаждогоиз

параметров. Однако, в целях совместимости Вы можете проигнорировать параметры индивидуального показа маркеров и применить глобальный показ всех маркеров разрезов. Для этого обратитесь к Документ > Установить модельный вид > Параметры модельного вида > Показать маркеры разрезов и фасадов.

Выберите либо Обычный, либо Упрощенный в качестве глобального параметра показа всех маркеров разрезов. (В случае Упрощенный будет показываться однородная пунктирная линия сечения с одним маркером.) Выбранный вариант показа оказывает воздействие на все маркеры на плане этажа, не зависимо от установок, произведенных в диалоге установки параметров разреза.

Редактирование линии сечения

Примечание: Эта процедура точно такая же и для фасадов.

Манипулировать линией сечения, как единым целым, можно с помощьюуказателя, бегущейрамки, команд менюРедактор, а также команд локальной панели.

Чтобы изменить длину линии сечения, выберите ее, затем в локальной панели выберите пиктограмму изменения размеров и, наконец, переместите одну из ее конечных точек.

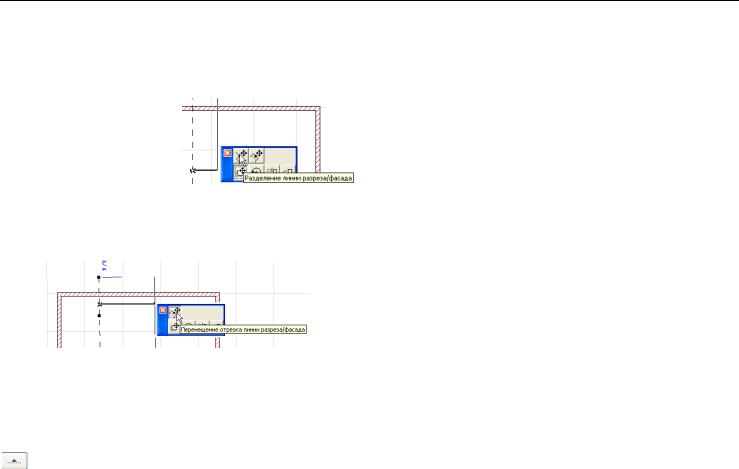

Для построения излома линии сечения или любого ее отрезка:

•Выберите среднюю точку линии сечения.

•Выберите пиктограмму

Разделение линии разреза в

локальной панели.

•Щелчком разделите сегмент пополамипереместитевновь созданный полусегмент в

требуемое место. Сделайте щелчок для его размещения.

Для перемещения сегмента линии сечения выберите маркер разреза и затем воспользуйтесь пиктограммой Перемещение отрезка линии разреза в локальной панели.

Чтобы удалить излом сегментированной линии сечения, выберите ее и затем отбуксируете один из сегментов линии сечения дальше следующего ее сегмента; существовавший между ними излом исчезнет.

Фасады

ArchiCAD имеет отдельный инструмент для создания взглядов фасадов и связанных маркеров фасадов.

В отличие от разрезов:

•Фасады обычно не производят “разрезание” конструкции, а создают профильный (фасадный) вид конструкции, формируемый из удаленной точки. Для фасада нет варианта Отсутствует для глубины (горизонтального диапазона).

•Маркеры фасадов отличаются от маркеров разрезов;

следовательно, характеристики маркера в диалоге Параметрыфасадаотличаютсяотхарактеристикмаркерав диалоге Параметры разреза.

•В отличие от линии разреза, линия фасада приводится только на экране и не показывается в макете.

См. “Показ линий детализации маркера” на стр. 199.

Во всех других отношениях инструмент Фасад функционирует точно так же, как и инструмент Разрез.

•Для создания взгляда фасада Вы должны разместить на плане этажа исходный маркер фасада.

•Результирующий взгляд фасада имеет статус (модель или чертеж), который определяет его процедуру обновления.

•Панель Показ модели диалогового окна Параметры фасада

определяет характер воспроизведения взгляда фасада, а

панели Маркер и Заголовок маркера определяют содержимое и характер воспроизведения маркера фасада.

•Связанный маркер фасада, содержащий только ссылочную информацию (без создания взгляда), может быть размещен в окнах плана этажа, разрезов, фасадов, внутренних видов, деталей или рабочих листов.

Для получения дополнительной информации см. следующие разделы:

“Создание взгляда разреза” на стр. 173 “Определение глубины и высоты взгляда разреза” на стр. 174 “Выбор статуса разреза” на стр. 177 “Показ элементов в окне разреза” на стр. 177

“Определение ссылки для исходного маркера” на стр. 175 “Размещение связанного маркера разреза” на стр. 178 “Определение ссылки для связанного маркера” на стр. 179 “Размещение несвязанного маркера” на стр. 179 “Создание независимого взгляда разреза” на стр. 180 “Корректировка разрезов” на стр. 181 “Показ линий и маркеров разрезов” на стр. 182 “Редактирование линии сечения” на стр. 182

Перемещение маркера фасада

Эта возможность предоставляется только для маркеров фасадов и внутренних видов.

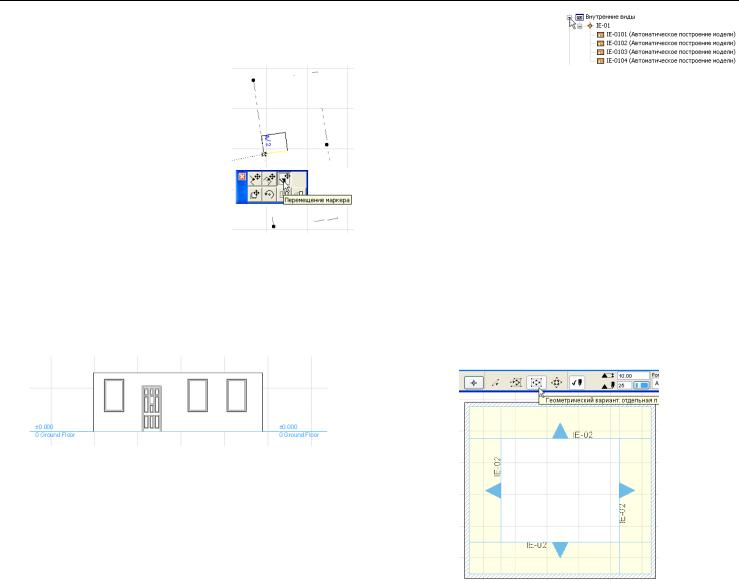

Выберите линию фасада; при этом выбирается маркер и показывается его вершина.

Сделайте щелчок в этой вершине, выберите в локальной панели пиктограмму Перемещение маркера и

переместите маркер в необходимое место.

Маркер будет сохранять это положение, даже если линия фасада перемещается или поворачивается.

Внутренние виды (ВВ)

Про внутренние виды

ArchiCAD имеет специальный инструмент, предназначенный для построения внутренних видов, то есть внутреннего пространства модели.

Манипулирование внутренними видами (ВВ) происходит точно так же, как и разрезами и обычными фасадами: выберите геометрический вариант; определите графически вид и его глубину; разместите маркер со специально определенной ссылочной информацией маркера.

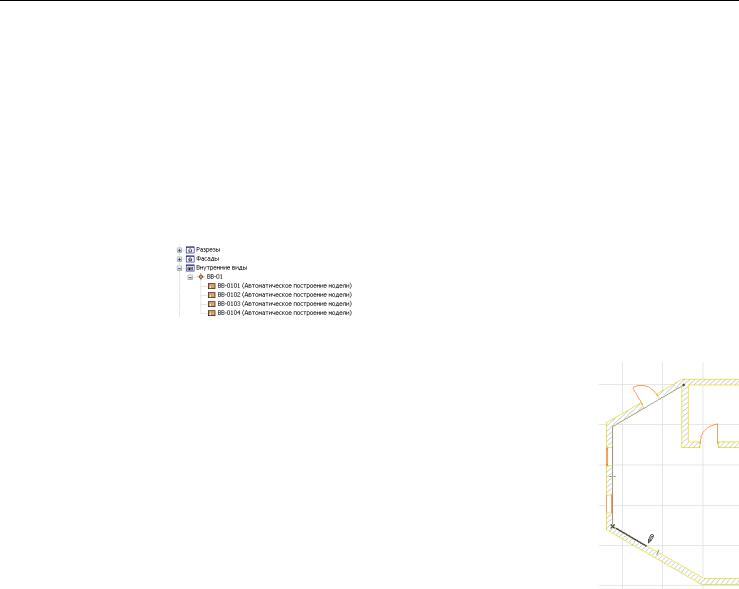

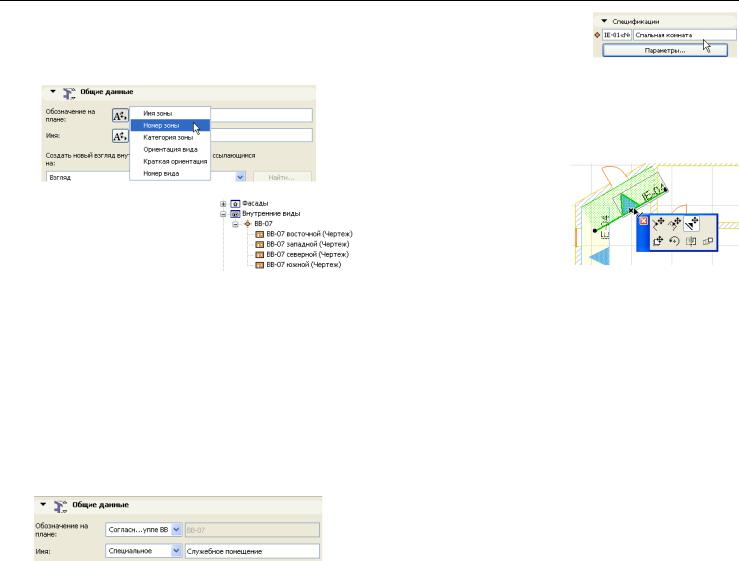

Каждый из внутренних видов представляется в виде отдельного взгляд в карте проекта навигатора.

Редактирование, віполненное во внутреннем виде, может быть отражено в модели, и наоборот: изменения в модели

могут быть отражены во внутреннем виде в процессе его обновления. Размеры являются ассоциативными.

В отличие от инструментов разрезов и фасадов, инструмент Внутренний вид используется для создания только новых взглядов; нельзяразмещатьсвязанные, тоестьпредназначенные только для ссылки, маркеры внутренних видов.

Примечание: Маркеры внутренних видов, выступающие в качестве исходных маркеров, выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду-переключатель Вид > Параметры вывода на экран > Выделить исходные маркеры для активирования или деактивирования этой штриховки для всех исходных маркеров. Цвет этой штриховки устанавливается в диалоге команды Параметры >

Окружающая среда > Дополнительные параметры.)

Внутренний вид, построенный с помощью геометрического варианта многоугольной линии или прямоугольника, имеет отдельные виды для каждого из сегментов линии; каждый из видов строится перпендикулярно к сегменту.

Обычно внутренние виды создаются группами (например, при построении ломаной линии, состоящей из 4-х сегментов, вокруг отдельной комнаты строится четыре внутренних вида), манипулирование ими производится также группами, например, при выполнении функций нумерации, показа на экране, использования в качестве фона и размещения в макете. (Для точной настройки внутренних видов в макете Вы обычно будет использовать опции Параметры авторазмещения, имеющиеся в диалоге Параметры основного макета.)

Для получения дополнительной информации см. “Размещение в макете многих чертежей” на стр. 368.

Такие ВВ-группы автоматически приводятся вместе в своих собственных поднаборах в карте проекта навигатора. Каждый новый ВВ-взгляд приписывается ВВ-группе, даже если в группе имеется только один взгляд.

Вы не можете перемещать отдельные ВВ-взгляды из одной группы в другую.

Создание одного взгляда внутреннего вида

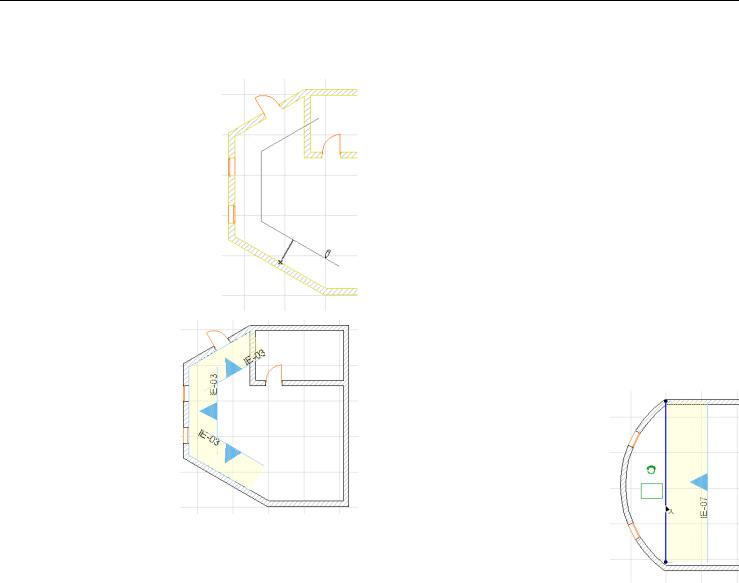

Начертите предельную линию внутреннего вида с использованием геометрического варианта Отдельная линия для создания единственного ВВ-взгляда.

Примечание: В отличие от разрезов при создании внутреннего вида Вы сначала определяете предельную линию ВВ (например, ту стену, которую Вы хотите увидеть), а затем щелчком определяете линию наблюдения (то есть то место, с которого Вы будете смотреть на стену).

1Щелчком начните построение предельной линии.

2Вторым щелчком завершите ее построение.

3Переместите курсор в требуемое место наблюдения.

4Третьим щелчком разместите ВВ-маркер.

Дляопределениястилямаркераиегорасположенияиспользуйте панель Маркер диалога Параметры внутреннего вида.

См. “Панель внутреннего вида Маркер” в справке ArchiCAD.

5Создается новый ВВ-взгляд и он приводится в карте проекта. Ему присваивается его собственная ВВ-группа, даже если в группе всего один взгляд.

Многие другие свойства взглядов внутреннего вида, а именно, статус, показ на экране, ссылка маркера и обновление, имеют те же особенности и характеристики, что и взгляды разрезов.

Для получения дополнительной информации см. следующие разделы:

“Выбор статуса разреза” на стр. 177 “Показ элементов в окне разреза” на стр. 177

“Определение ссылки для исходного маркера” на стр. 175 “Корректировка разрезов” на стр. 181

Создание многих взглядов внутреннего вида

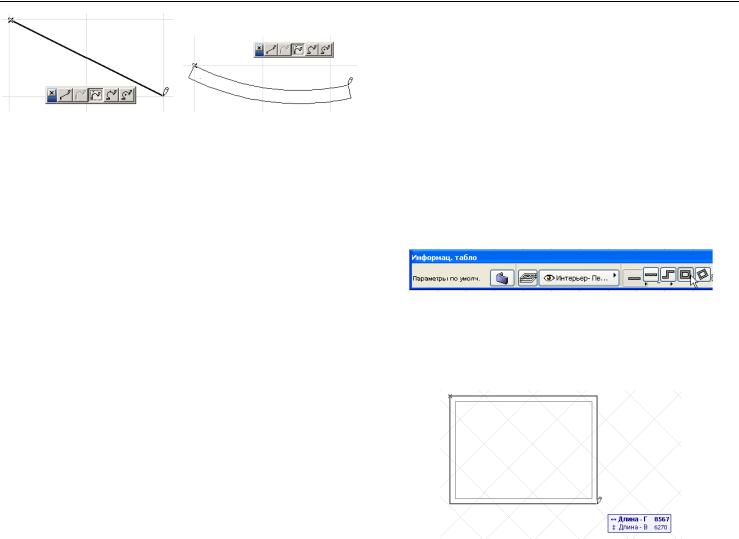

Используйте геометрический вариант ломаной линии/прямоугольника для создания многих взглядов в одной ВВ-группе.

Результирующая ВВ-группа будет содержать столько взглядов, сколько сторон в ломаной линии/прямоугольнике.

1 Щелчком приступите к построению предельной линии.

•При геометрическом варианте внутреннего вида в виде ломаной линии щелчком укажите все вершины многоугольника; двойным щелчком завершите построение ломаной линии.

•При геометрическом варианте прямоугольноговнутреннеговида вторым щелчком определите противоположный угол.

•При геометрическом варианте повернутого прямоугольного внутреннего вида вторым щелчком определите вектор

поворота; Щелкните еще раз для определения длины прямоугольника.

Полученная линия/ломаная линия/прямоугольник представляют собой предельную линию ВВ-группы.

2Переместите курсор к требуемой точке наблюдения.

3Щелкните еще раз для размещения ВВ-маркера.

Внутренние виды используют специальный ВВ-маркер - объект GDL с редактируемыми параметрами.

ВВ-маркеры размещаются в средней части каждой из сторон ВВ-линии или в центре помещения.

Для определения стиля маркера и его

расположения используйте панель Маркер диалогового окнаПараметрывнутреннеговида. Длялюбогоизвзглядов можно отказаться от его маркера, выбрав в этой панели вариант Нет маркера.

См. “Панель внутреннего вида Маркер” в справке ArchiCAD.

4Создается новая группа взглядов, которая приводится в карте проекта.

5ВВ-группа имеет свою собственную папку-клон в карте видов навигатора.

Взгляды одной ВВ-группы совместно обладают определенными свойствами (такими, как показ на этажах и параметры макета), которые могут применены к группе в целом. Тем не менее, можно получить и просмотреть параметры каждого отдельного сегмента предельной линии.

См. “Редактирование взглядов внутреннего вида” на стр. 188.

Многие другие свойства взглядов внутреннего вида, а именно, статус, показ на экране, ссылка маркера и обновление, имеют те же особенности и характеристики, что и взгляды разрезов.

Для получения дополнительной информации см. следующие разделы:

“Выбор статуса разреза” на стр. 177 “Показ элементов в окне разреза” на стр. 177

“Определение ссылки для исходного маркера” на стр. 175 “Корректировка разрезов” на стр. 181

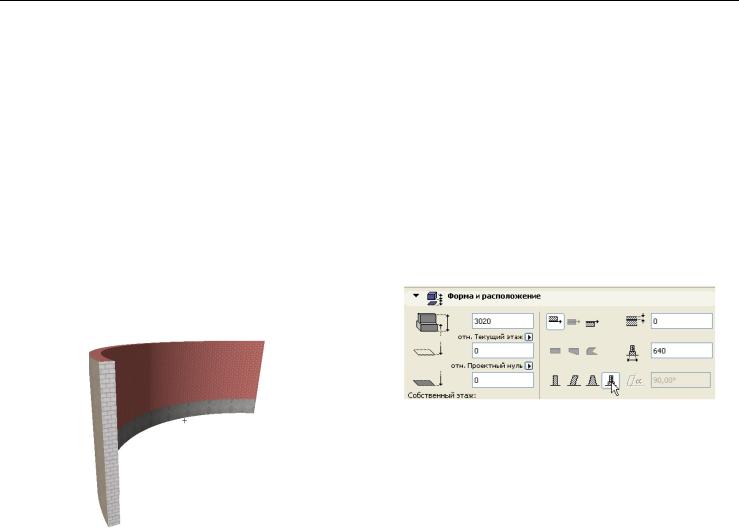

Примечание о криволинейных стенах во внутренних видах

Предельнаялиниянеможетсодержать криволинейных сегментов, а только прямолинейные. Для включения криволинейной стены во внутренний вид проведите предельную линию таким образом, чтобы она включала такую стену, либо касалась любого из его концов. Любые конструкции, которые касаются предельной линии или находятся внутри ее, будут включены в ВВ-взгляд.

Вприводимомпримеревовнутренний вид попадает криволинейная стена

(она касается предельной линии), окно, находящееся в стене, стол и стул, расположенные между криволинейной стеной и предельной линией.

ID и имена внутреннего вида

Для присвоения ID и имен ВВ-группам и их взглядам используйте панель Общие данные диалогового окна

Параметры внутреннего вида. Параметры панели Общие данные изменяются в зависимости от того, определяете ли Вы параметры ВВ-группы:

или отдельного ВВ-взгляда:

Каждый ВВ-взгляд автоматически присваивается определенной ВВ-группе (даже если в группе один взгляд). По умолчанию ВВ-группе присваивается ID (обозначение на плане), начиная с ВВ-01.

Следующим ВВ-группам присваиваются последующие ID. (ВВ-02,

ВВ-03...)

В параметрах каждого отдельного ВВ-взгляда в качестве значений ID и имени по умолчанию указывается

Согласно группе ВВ.

Это означает, что каждый ВВ-взгляд имеет одно и то же ID и имя, что и его родительская ВВ-группа.

В ArchiCAD по умолчанию предоставляется дополнительная возможность включать автотексты в ID и имя ВВ-взгляда.

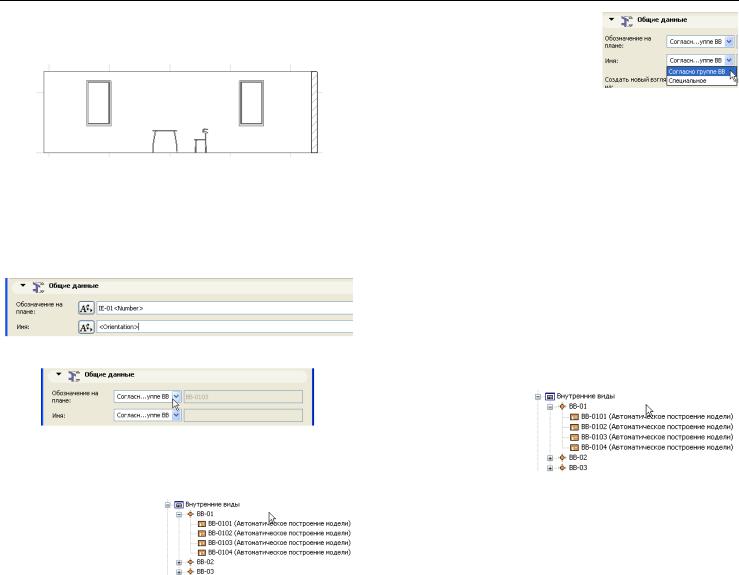

Использование автотекста для придания ВВ-группе осмысленного ID/имени

Вы можете выбрать правила именования Ваших ВВ-групп, включая автотекст в ID и имена родительских ВВ-групп.

Таким образом, каждый индивидуальный внутренний вид, содержащийся в такой группе, будет иметь значение автотектса, которое может изменяться для каждого внутреннего вида.

По умолчанию в ID ВВ-группы имеется автотекст <Number>, что приводит к добавлению значения этого автотекста к ID каждого взгляда такой ВВ-группы. На рисунке ниже ID каждого взгляда содержит ID группы (ВВ-01) плюс автоматически приписываемый порядковый номер (01, 02, 03...).

Кроме того, по умолчанию к имени IE-группы добавляется автотекст <Orientation>,

что приводит к добавлению к имени взгляда значения этого

автотекста. Следовательно, каждое имя взгляда содержит ориентациювзгляда, приписываемуюэтимавтотекстом(север, юг, восток, запад...).

Используйте панель Общие данные диалога установки параметров внутреннего вида для включения в имена и ID

ВВ-взглядов других автотекстов. Например, Вы можете включить номер зоны в ID ВВ-группы:

1Нажмите кнопку автотекста рядом с полем ID и выберите

Номер зоны из списка.

2Обратите внимание, что теперь в навигаторе ID группы эквивалентно номеру зоны (007 в нашем случае), содержащейся во внутреннем виде.

ЭтоID наследуетсявсемивзглядами этой группы.

(Естественно, что присвоение автотекста номера зоны производится только в том случае, когда внутренний вид включает зону.)

Выбор специальных ID и имен

Каждому взгляду ВВ-группы Вы можете задать специальный ID и/или имя:

•Выберите предельную линию внутреннего вида.

•Откройте окно установки параметров внутреннего вида.

Если это индивидуальный ВВ-взгляд, убедитесь, что во всплывающем меню выбран вариант Специальный.

• Введите требуемый ID и/или имя.

Вы также можете изменить ID и имена ВВ-группы или взгляда в навигаторе.

Редактирование взглядов внутреннего вида

Каждый из взглядов ВВ-группы может редактироваться индивидуально. Сначала выберите взгляд:

•выберите индивидуальный ВВ-маркер или

•выберите отдельный линейный сегмент линии внутреннего вида.

Команды локальной панели и контекстного меню, открывающихся при щелчке на этом сегменте, оказывают воздействие только на этот взгляд.

Для редактирования выбранного взгляда:

•Откройте диалоговое окно установки параметров внутреннего вида. (Используйте контекстное меню или информационное табло). Любые произведенные в этом диалоге изменения окажут воздействие только на выбранный взгляд. Отметим, что при редактировании отдельного взгляда некоторые из параметров диалогового окна оказываются недоступными.

•Используйте возможности локальной панели для манипулирования выбранным ВВ-сегментом или маркером.

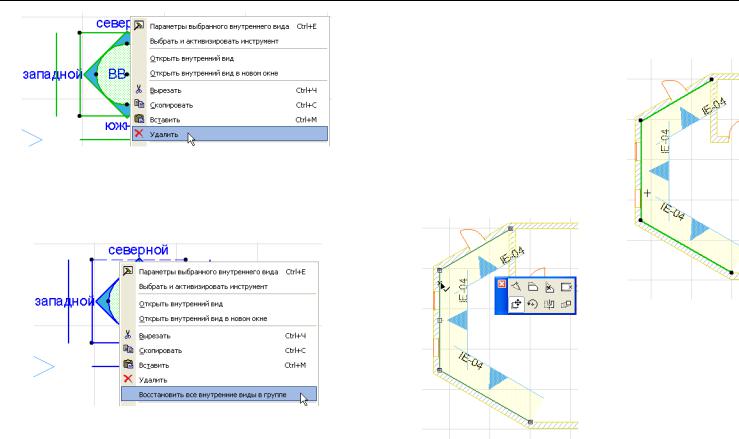

Удаление/восстановление взгляда внутреннего вида

При выборе отдельного ВВ-взгляда Вы можете удалить его с помощью команды Удалить контекстного меню.

Вы также можете восстановить взгляд после его удаления: выберите ВВ-группу, которой он принадлежит (выберите любую часть предельной линии внутреннего вида) и воспользуйтесь командой контекстного меню Восстановить все внутренние виды в группе.

Примечание: Этакомандавосстанавливает этотВВ-взгляд, однако любое 2D-редактирование, предпринятое перед удалением, будет потеряно.

Редактирование предельной линии внутреннего вида

Выбор любого сегмента многоугольной предельной линии внутреннего вида приводитквыборувсейВВ-группы. Если ВВ-группа использует единственный общий маркер, выбор маркера также приводит в выбору всей ВВ-группы.

Как и при редактировании любой другой ломаной линии ArchiCAD, используйте локальную панель для выбора вариантов редактирования предельной линии.

Вставка новой вершины приводит к созданию нового ВВ-взгляда в ВВ-группе.

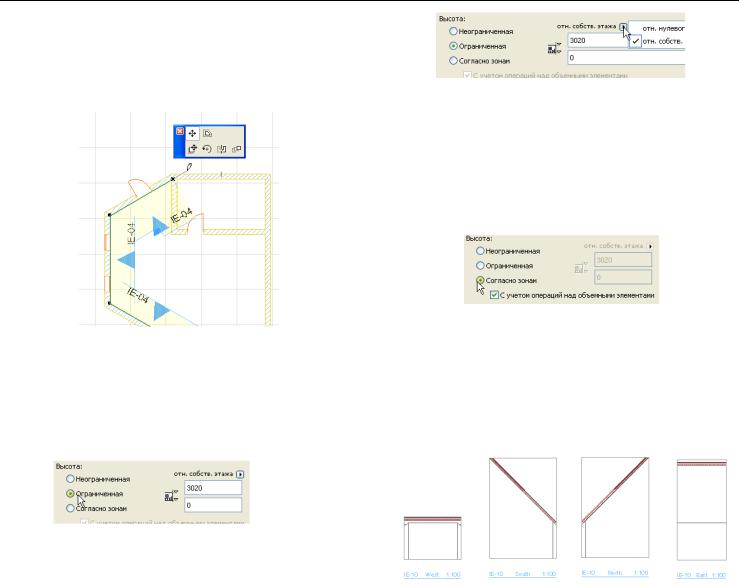

Горизонтальный и вертикальный диапазон внутреннего вида

Любой сегмент предельной линии внутреннего вида представляет горизонтальный диапазон результирующего ВВ-взгляда.

Для изменения диапазона по горизонтали выберите предельную линию и растяните или сожмите ее с помощью команд локальной панели. (Растяжение/сжатие сегмента предельной линии соответствующим образом влияет на соседние сегменты точно так же, как и при редактировании ломаной линии.)

Воспользуйтесь всплывающим меню для указания, будет ли высота измеряться относительно нулевого уровня проекта или относительно собственного этажа внутреннего вида (этаж, на котором он был размещен).

Внутренние виды и фигура зоны

Если Вы хотите, чтобы внутренний вид соответствовал зоне, выберите вариант Согласно зонам для параметра Высота в

панели Общие данные диалога Параметры внутреннего вида.

При растяжении предельной линии внутреннего вида Вы можете включить во ВВ-взгляд примыкающие конструкции.

Вертикальный диапазон (то есть высота) ВВ-взгляда устанавливается пользователем в панели Общие данные диалогаПараметрывнутреннеговидаиливинформационном табло.

См. “Инструмент Внутренний вид (ВВ)” в справке ArchiCAD.

Каждый ВВ-взгляд (то есть сегмент ломаной предельной линии) может иметь свойсобственный диапазон по вертикали: выберите вариант Ограниченная для управляющего элемента Высота и укажите требуемый диапазон значений.

Если зона обнаружена, то ее высота будет использоваться в качестве вертикального диапазона выбранного ВВ-взгляда.

Зоны, полученные с помощью операций над объемными элементами, также принимаются в расчет, если отмечен маркер С учетом операций над объемными элементами.

Например, зона, подрезанная наклонной крышей, будет иметь различную высоту. Эта высота точно отражается в каждом из взглядов ВВ-группы.

Показ элементов во внутреннем виде

Используйте управляющие элементы панели Показ модели

диалогового окна Параметры внутреннего вида для определения внешнего вида усеченных и неусеченных элементов. Возможности этой панели во многом идентичны тем, которые в одноименной панели разрезов и фасадов.

См. “Панель внутреннего вида Показ модели” в справке

ArchiCAD.

Внутренние виды не имеют параметра Учет удаленной области.

Здесь имеются два специальных параметра для показа усеченных элементов внутренних видов.

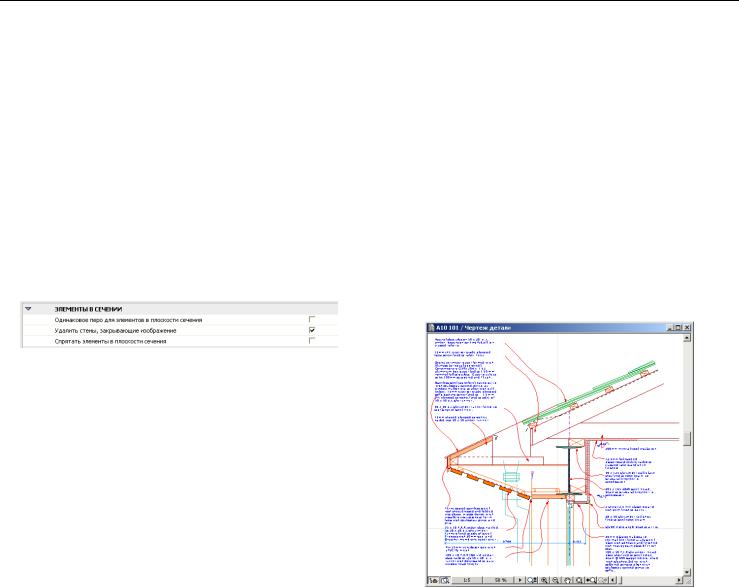

Удалить стены, закрывающие изображение. Если этот маркер отмечен, то любые промежуточные стены, которые закрывают изображение внутреннего вида, будут удалены.

Спрятать элементы в плоскости сечения. Если этот маркер отмечен, то элементы, отсекаемые предельной линией внутреннего вида, не будут показываться.

детали и приводятся в разделе Детали карты проекта навигатора.

Взгляды детали, создаваемые из элементов проекта, являются 2D-копиями этих элементов. Взгляды могут быть обновлены, чтобы отразить изменения, произведенные на плане этажа. К чертежу детали Вы можете добавить дополнительные 2D-элементы, тексты, выносные надписи и объекты.

Выможетепожелатьточноотрегулироватьчертеждетали перед его окончательным выводом. Вы можете обнаружить, что “декомпозированные” 2D-элементы, созданные из модели, часто содержат избыточные элементы (избыточные отрезки, пересекающаяся или избыточная штриховка), что затрудняет редактирование. Чтобы облегчить редактирование, используйте функции консолидации линий и штриховки, выбранных в окне элементов.

Для получения дополнительной информации см. “Консолидация линий и штриховки в окнах чертежей” на стр. 148.

Для открытия чертежа детали в его окне сделайте двойной щелчок на имени детали в навигаторе.

Создание взгляда чертежа детали с исходной моделью

Длясозданиядеталисмодельнымисточникомразместитемаркер детали, использующий площадь, в любом из этих окон: план этажа, разрез/фасад/внутренний вид, рабочий лист или деталь.

1Выберите инструмент Деталь.

2Убедитесь, что в информационном табло или в диалоговом окне

Параметры детали выбран вариант Создать новый взгляд детали.

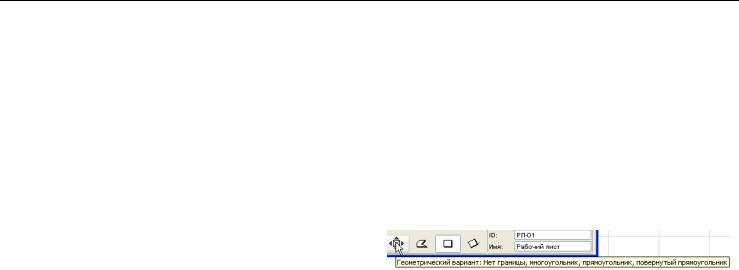

3Выберите в информационном табло один из геометрических вариантов, который предполагает задание площади: многоугольник, прямоугольник, повернутый прямоугольник (Первый геометрический вариант Нет границы создает маркер, связываемый с независимым взглядом, не имеющим исходной модели.)

4Начертите границу детали и щелчком завершите построение.

5После построения границы детали щелкните курсороммолотком на плане этажа для указания места расположения маркера детали. Символ X указывает начало детали.

Примечание: Исходные маркеры детали выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду Вид > Параметры вывода на экран > Выделить исходные маркеры чтобы активировать или деактивировать эту штриховку для всех исходныхмаркеров. Цветэтойштриховкиустанавливаетсяв диалоге команды Параметры > Окружающая среда > Дополнительные параметры.)

6Создается новый взгляд чертежа детали, который приводится в карте проекта навигатора.

Для определения ссылочной информации, приводимой в связанном маркере детали:

См. “Определение ссылки для исходного маркера” на стр. 175.

Другая информация, имеющая отношение к новому взгляду детали, а именно, о его маркере и ссылочных данных, может быть определена в диалоговом окне Параметры маркера.

Для получения дополнительной информации см. “Инструмент Деталь” в справке ArchiCAD.

Содержимое взгляда детали

Чертеж детали с исходным маркером состоит только из 2D-линий/штриховки, включая

2D-декомпозицию всех конструктивных элементов внутри границы детали. По умолчанию в окно чертежа детали передаются только конструктивные элементы; элементы аннотированияиразмерные элементы непередаются во взгляд детали. (Вы можете изменить это свойство с помощью соответствующего маркера в панели Общие данные диалогового окна Параметры детали.)

Для получения информации о том, что произойдет с элементамианнотирования, усеченнымиграницейдетали, см. “Пересечение элементованнотирования, размеровимаркеров границей рабочего листа” на стр. 197.

В окне детали можно использовать только 2D-инструменты. В чертеж детали проекта можно добавлять 2D-элементы любых

типов: линии, штриховку, узловые точки, тексты, рисунки, размеры и 2D-символы объектов.

Чертеж детали включает линию границы детали, начерченную на экране.

См. “Показ границы детали/рабочего листа” на стр. 194.

Детали разреза (взгляды детали, созданные из разреза) воспроизводят возвышение исходных конструкций; это означает, что значения возвышения элементов во взглядах детали соответствуют реальным значениям возвышения, если, конечно, Вы не перемещали чертежные элементы вертикально.

Размещение связанного маркера детали

Для размещения связанного маркера детали без создания взгляда:

1Выберите инструмент Деталь.

2Убедитесь, что в информационном табло или в диалоге Параметры по умолчанию детали установлено Связанный маркер.

3Определите ссылку маркера в открывшемся диалоговом окне. См. “Определение ссылки для связанного маркера” на стр. 179.

4Выберите любой геометрический вариант построения детали для размещения маркера.

•Пари использовании геометрического варианта Нет границы: сделайте щелчок для размещения маркера;

•при использовании варианта, предполагающего задание площади: начертите границу детали и затем щелчком курсором-молотком укажите место расположения маркера.

Такой маркер не имеет исходной модели и не порождает нового взгляда. Для определения ссылочной информации, приводимой в связанном маркере детали:

См. “Определение ссылки для связанного маркера” на стр. 179.

Размещение несвязанного маркера детали

См. “Размещение несвязанного маркера” на стр. 179.

Создание взгляда независимой детали

Чертеж независимой детали - это такой чертеж, которыйВы создаете сами, начиная с пустого взгляда детали. При этом Вы можете использовать чертежные 2D-инструменты или копировать-вставлять объекты из существующих чертежей.

Чертеж независимой детали не строится из существующих элементов проекта и поэтому он не связан с какими-либо изменениями, производимыми на плане этажа.

Можносоздатьнезависимуюдетальдлядокументированиятого, что не вошло в модель, например, ограждение вокруг здания.

Такие чертежи независимых деталей всегда появляются структуре навигатора. Они могут иметь маркеры или могут существовать без них: независимая деталь с маркером имеет маркер детали, расположенный на плане этажа. Независимые детали без маркера не имеют маркера детали на плане этажа, тем не менее, они существуют как взгляды, которые можно открыть из навигатора.

Создание взгляда независимой детали с маркером

1В диалоге Параметры детали или в информационном табло выберите вариант Создать новый взгляд детали.

2Укажите ссылку маркера:

•взгляд или

•первый размещенный чертеж этого взгляда.

Информация о ссылке выбранного взгляда/чертежа появится в текстовом поле Ссылка на.

После размещения маркера Вы можете в любой момент времени вернуться назад и изменить информацию в маркере.

3Выберите геометрический вариант Нет границы (первая пиктограмма в списке геометрических вариантов инструмента

в информационном табло) и щелчком разместите маркер детали на плане этажа.

4Создается новый взгляд пустой детали (“независимая деталь с маркером”), который приводится в навигаторе. Взгляд не имеет исходной модели.

Для открытия взгляда независимой детали сделайте двойной щелчок на ее имени в навигаторе или выберите команду Открыть чертеж детали в контекстном меню маркера. С помощью чертежных 2D-инструментов разместите в окне объекты, тексты, выносные надписи или вставьте в окно чертежа элементы существующего чертежа.

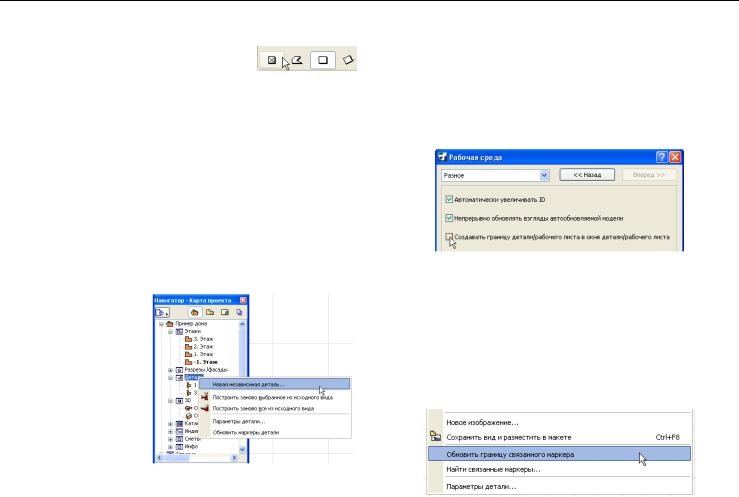

Создание взгляда независимой детали без маркера

Используйте для этого команду Документ > Инструменты документирования > Создать независимую деталь. Независимая деталь без маркера также создается по команде Новая независимая деталь

контекстного меню папки Детали карты проекта навигатора или

щелчком на пиктографической кнопке Новый взгляд в нижней части карты проекта навигатора, если в списке элементов навигатора выбрана деталь или папка Детали. Независимые детали без маркеров приводятся в навигаторе не смотря на то, что с ними не ассоциируются маркеры.

Показ границы детали/рабочего листа

При создании новой детали или рабочего листа с помощью геометрического варианта многоугольника, результирующий чертеж будет содержать эту границу в виде штриховой линии. Если Вы не хотите, чтобы эта граница включалась в окно чертежа, снимите отметку с соответствующего маркера в диалоговом окне команды Параметры > Рабочая среда проекта > Разное.

Обновление границы маркера детали/рабочего листа

Если Вы перерисуете границу исходного маркера детали/рабочеголиста, любыемаркеры, связанныесовзглядом этого маркера, не будут обновлены до тех пор, пока Вы не выполните команды Обновить границу связанного маркера из контекстного меню взгляда детали/рабочего листа, расположенного в списке навигатора.

Это команда оказывает влияние только на форму границы маркера, но не на содержимое ассоциированной модели.

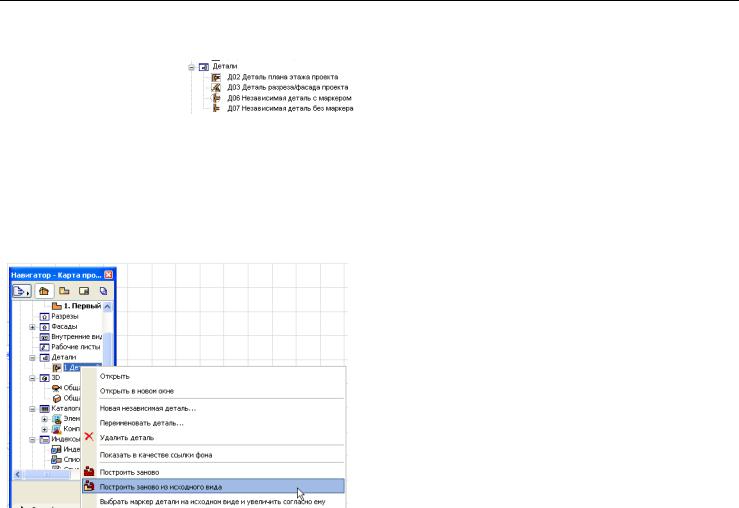

Использование в навигаторе пиктограмм чертежей деталей

В навигаторе используются четыре различных пиктограммы для взглядов деталей. Каждая из них соответствует типу детали.

Обновление окна детали

Если изменилась исходная модель взгляда детали, то соответствующее обновление содержимого такой детали производитсяпокомандеПостроитьзановоизисходноговида

(которая находится в контекстном меню чертежа детали, расположенной в навигаторе, или в подменю Вид >

Обновить).

Для получения дополнительной информации см. “Резюме по командам обновления (построения заново)” на стр. 182.

Рабочие листы

Про рабочие листы

Окно рабочего листа предоставляет специальную среду для 2D-чертежей, которые основываются на модели, таких, например, как частичные планы этажей и частичные разрезы, а также для чертежей, полностью созданных в 2D. Рабочий лист используется как специальная среда, в которой Вы производите окончательную "отделку" чертежей с помощью 2D-инструментов и которую вы используется для работы с консультантами, возможности которых ограничены 2D-методами.

Вы можете также добавить организационную диаграмму или схему, которые полностью не зависимы от модели, однако которые являются полезными для целей документирования.

Как и в окне детали, элементы рабочего листа состоят только из 2D-дубликатов конструктивных элементов в “декомпозированном” виде (то есть 2D-линии и штриховка). В окне рабочего листа доступными являются только 2D-инструменты.

Вы можете обнаружить, что “декомпозированные” 2D-элементы, созданные из модели, часто содержат избыточные элементы (избыточные отрезки, пересекающаяся или избыточная штриховка), что затрудняет редактирование. Чтобы облегчить редактирование, используйте функции консолидации линий и штриховки выбранных в окне элементов.

Для получения дополнительной информации см. “Консолидация линий и штриховки в окнах чертежей” на стр. 148.

Пользователь может привязать к рабочему листу маркер любого типа.

Вы можете разместить маркер разреза в рабочем листе для создания разреза типа чертежа. Вы также можете разместить маркер детали в рабочем листе для создания детали типа чертежа. Такие чертежные разрезы и чертежные детали не

могут быть обновлены на основании содержимого окна рабочего листа.

Инструмент Рабочий лист является активным в любом окне. Он имеет маркер и возможности связывания, подобные тем, которые имеются в в других инструментах ArchiCAD, работающих с маркерами (Разрез, Деталь).

Для открытия окна рабочего листа произведите двойной щелчок на его имени в навигаторе. С помощью чертежных 2D-инструментов разместите в окне объекты, тексты, выносные надписи или вставьте в окно чертежа элементы существующего чертежа.

Рабочий лист и деталь

Хотя создание рабочего листа на основе исходной модели аналогично созданиюбазирующейсянамоделидетали, однако рабочий лист оптимизирован для создания частичных планов этажей и частичных разрезов.

Инструмент Рабочий лист, в отличие от инструмента Деталь, имеет геометрический вариант "одного щелчка", который воспроизводит во взгляде рабочего листа все содержимое текущего окна в виде 2D-элементов.

При передаче в окно рабочего листа всей модели или только ее части:

•Помимо декомпозированных конструктивных элементов, представленных в виде своих 2D-компонент, по умолчанию в рабочий лист также попадают элементы аннотирования и размеры. (В отличие от взгляда детали, который также создается из модели, по умолчанию содержит только 2D-копии конструктивных элементов без каких-либо элементов аннотирования и размеров, имеющихся в исходной модели.)

•Результирующий рабочий лист имеет масштаб своего и источника. (В отличие от детали, при создании которой по умолчанию выбирается масштаб, равный половину масштаба ее оригинала.)

Создание чертежа рабочего листа с исходной моделью

Для создания рабочего листа, источник которого берется из модели, разместите маркер рабочего листа в любом из следующих окон: план этажа, разрез/фасад/внутренний вид, рабочий лист или деталь.

1Выберите инструмент Рабочий лист.

2Убедитесь, что в информационном табло или в диалоге

Параметры по умолчанию рабочего листа выбран вариант Создать новый взгляд рабочего листа.

3Выберите в информационном табло любой из геометрических вариантов.

•Геометрический вариант захвата всего экрана.

Используйте геометрический вариант одного щелчка: первый в списке в информационном табло рабочего листа. Выберите эту пиктограмму и произведите щелчок в любом месте активного окна проекта. При этом создается рабочий лист всего содержимого окна.

•Геометрический вариант, предполагающий задание области. Используйте геометрический вариант многоугольника, прямоугольника, повернутого прямоугольника для указания области рабочего листа.

4Начертите границу рабочего листа и щелчком завершите ее построение.

5После построения границы детали щелкните курсором-молотком на плане этажа для указания места расположения маркера рабочего листа.

Примечание: Исходные маркеры рабочего листа выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду Вид >

Параметры вывода на экран > Выделить исходные маркеры чтобы активировать или деактивировать эту

штриховку для всех исходных маркеров. Цвет этой штриховки устанавливается в диалогекоманды Параметры

> Окружающая среда > Дополнительные параметры.)

6Создается новый взгляд рабочего листа, который также приводится в карте проекта навигатора.

Для определения ссылочной информации, приводимой в исходном маркере рабочего листа:

См. “Определение ссылки для исходного маркера” на стр. 175.

Другие характеристики взгляда рабочего листа - его маркеры, ссылочная информациямогут быть определенывдиалоговом окне Параметры рабочего листа.

См. “Инструмент Рабочий лист” в справке ArchiCAD.

Содержимое окна рабочего листа

Рабочий лист, созданный из проекта, содержит только чертежные примитивы, то есть линии и штриховку. Они получаются из конструктивных элементов плана этажа или разреза/фасада/внутреннего вида.

Маркер разреза/фасада и детали/рабочего листа, расположенные в пределах границы рабочего листа, являются “действующими” маркерами, то есть они продолжают выполнять свою функцию маркеров.

При передаче в окно рабочего листа всей модели или только ее части элементы аннотирования и размеры по умолчанию также передаются в рабочий лист.

Для копирования только конструктивных элементов без элементов аннотирования и размеров отметьте маркер

Копировать только конструктивные элементы в диалоговом окне Параметры рабочего листа.

Результирующий рабочий лист имеет такой же масштаб, как и его источник. (Если источник не имеет масштаба, рабочий лист приводится в масштабе, выбираемом по умолчанию.)

См. также Показ границы детали/рабочего листа и “Обновление границы маркера детали/рабочего листа” на стр. 194.

Пересечение элементов аннотирования, размеров и маркеров границей рабочего листа

Если граница рабочего листа пересекает элементы аннотирования, размеры или маркеры (маркеры разреза/фасада; маркеры детали/рабочего листа), то они следующим образом передаются в окно рабочего листа при удовлетворении соответствующих критериев.

Примечание: Приводимое далее также применимо к чертежам деталей. (Однако, по умолчанию, чертежи деталей вообще не содержат элементов аннотирования и размеров, если Вы не снимите отметку с маркера

Копировать только конструктивные элементы в диалоговом окне Параметры детали.)

Рисунки и чертежи. Если, по крайней мере, одна точка привязки оказывается внутри границы детали, то весь рисунок или чертеж будет включен в рабочий лист.

Выносные надписи. Стрелка должна быть внутри границы рабочего листа.

Размеры. Соответствующие точки привязки или конечные точки размеров должны располагаться внутри границы рабочего листа.

•Размеры с двумя конечными точками должны иметь обе конечные точки внутри границы.

•Размерные цепочки передаются по сегментам: если обе конечные точки сегмента находятся внутри границы, то сегмент включается в рабочий лист.

Маркеры окон/дверей. Если какая-либо часть стены попадает в пределы границы рабочего листа, то все окна, двери и маркеры окон/дверей этой стены включаются в рабочий лист.

Маркеры деталей. Если начало взгляда детали (символ “X”) или конечная точка маркера попадают в границу, то весь маркер включается в рабочий лист.

Маркеры разрезов и фасадов. Если какая-либо часть линии разреза или фасада включается в границу, то маркер разреза/фасада (объект GDL) будет включен в рабочий лист,

хотя геометрическая форма этой линии может быть изменена (линияможет оказаться короче), еслиграницавключаеттолько часть линии разреза/фасада.

Примечание: Маркеры внутреннеого вида, в отличие от маркеров разрезов/фасадов, отсекаются границей и появляются в рабочем листе в декомпозированном виде (2D-линии и штриховка).

Редактирование в окне рабочего листа

При работе в окне рабочего листа доступными оказываются только 2D-инструменты.

В рабочий лист можно добавлять 2D-элементы любых типов: линии, штриховку, узловые точки, тексты, рисунки, размеры и 2D-символы объектов.

Вы можете добавлять новые элементы в окно рабочего листа несколькими способами:

•Выберите элемент в любом окне и скопируйте-вставьте его в окно рабочего листа. Все элементы, включая и конструктивные, вставляются в виде 2D-элементов.

•Для передачи элементов из фонового изображения сначала сделайте фон активным окном, затем скопируйте необходимые элементы и вставьте их в окно рабочего листа (в декомпозированном виде).

•Начертите новые 2D-элементы в окне рабочего листа.

Создание взгляда независимого рабочего листа

Независимый рабочий лист - это такой рабочий лист,

который Вы создаете сами, начиная с пустого взгляда рабочего листа. Вы можете использовать чертежные 2D-инструменты или вставлять объекты или существующие чертежи.

Независимый рабочий лист не строится из существующих элементов проекта и поэтому он не связан с какими-либо изменениями, производимыми на плане этажа.

Такие независимые рабочие листы всегда появляются структуре навигатора. Они могут иметь маркеры или могут

существовать без них: независимый рабочий лист с маркером имеет соответствующий маркер рабочего листа, расположенный на плане этажа. Независимый рабочий лист без маркера не имеет маркера рабочего листа на плане этажа, тем не менее, они существуют как виды, которые можно открыть из навигатора.

Для создания независимого рабочего листа без маркера используйте команду Документ > Инструменты документирования > Создать независимый рабочий лист.

Независимая деталь без маркера также создается по команде

Новый независимый рабочий лист контекстного меню папки

Рабочие листы карты проекта навигатора; или щелчком на пиктографической кнопке Новый взгляд в нижней части карты проекта навигатора, если в списке элементов навигатора выбран рабочий лист или папка Рабочие листы.

Независимые рабочие листы без маркеров приводятся в навигаторе не смотря на то, что с ними не ассоциируются никакие маркеры. Тем не менее, Вы можете привязать маркер к взгляду независимого рабочего листа.

Размещение связанного маркера рабочего листа

Для размещения связанного маркера рабочего листа без создания взгляда:

1Выберите инструмент Рабочий лист.

2Убедитесь, что в информационном табло или в диалоге

Параметры по умолчанию рабочего листа установлено Разместить связанный маркер.

3Выберите любой из геометрических вариантов размещения маркера.

Такой маркер не имеет исходной модели и не порождает нового взгляда.

Для определения ссылочной информации, приводимой в связанном маркере рабочего листа:

См. “Определение ссылки для связанного маркера” на стр. 179.

Размещение несвязанного маркера рабочего листа

См. “Размещение несвязанного маркера” на стр. 179.

Управление маркерами в ArchiCAD

Про маркеры

Маркеры могут размещаться с использованием любого из следующих инструментов:

Разрезы, Фасады,

Внутренние виды (ВВ), Рабочие листы, Детали.

СпомощьюлюбогоизинструментовразмещениямаркеровВы можете разместить исходный маркер. Исходный маркер создает новый взгляд (например, разрез, фасад, рабочий лист, деталь), включающий модель в качестве своего источника.

Любой из маркеров, исключая маркер внутреннего вида, может факультативно быть определен как связанный маркер. Такие маркеры не имеют исходной модели и они не создают нового взгляда. Вместо этого, они размещаются в проекте, затем связываются пользователем с существующим взглядом, видом и чертежом. Эта информация показывается в маркере, которая может использоваться для навигации по элементу, относительно которого была установлена ссылка.

Несвязанный маркер не имеет исходной модели и не содержит ссылочной информации. Вы не можете использовать его для навигации среди маркеров, однако Вы можете определить для него любой специальный текст.

Показ линий детализации маркера

После того, как Вы начертите линию или многоугольник с помощью любого из инструментов, поддерживающих маркеры, эти линии остаются видимыми на экране при

размещении маркера. Элементами детализации маркера являются:

•линия фасада, внутреннего вида;

•предельная линия разреза/фасада (для разрезов и фасадов, имеющих ограниченную глубину);

•линия удаленной области (для разрезов и фасадов, имеющих удаленную область);

•предельные линии внутреннего вида;

•многоугольные линии, определяющие детали и рабочие листы на основе задания их областей.

Эти элементы детализации маркера показываются только на экране; они никогда не выводятся на печать.

Вы можете показывать на экране элементы детализации маркеров или не показывать с помощью команды-переключателя Вид > Параметры вывода на экран > Детализация маркеров.

Для настройки типа/цвета этих линий детализации маркера используйте соответствующие управляющие элементы диалогового

окна команды Параметры > Рабочая среда проекта > Разное.

См. также Показ границы детали/рабочего листа и “Обновление границы маркера детали/рабочего листа” на стр. 194.

Выделение исходного маркера

Исходные маркеры выделяются на экране факультативной полупрозрачной сплошной штриховкой. Для включения/выключения выделения всех исходных маркеров используйте команду-переключатель Вид > Параметры вывода на экран > Выделить исходные маркеры.

Для изменения цвета выделения исходных маркеров используйте соответствующий управляющий элемент в

диалоге команды Параметры > Окружающая среда > Дополнительные параметры.

См. также Показ границы детали/рабочего листа и “Обновление границы маркера детали/рабочего листа” на стр. 194.

Изменение типа маркера

Вы можете изменить тип уже размещенного маркера при условии, что ссылки маркера указывают на элементы, которые созданы с помощью инструмента, предполагающего построение маркера.

Для замены связанного маркера на исходный маркер:

•Выберите маркер.

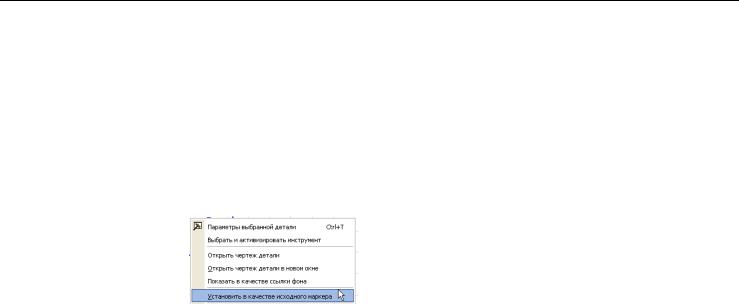

•Используйте команду

Установить в качестве исходного маркера из его контекстного меню или

•Откройте диалоговое окно установки параметров этого

маркера и выберите в нем вариант Исходный маркер.

Связанный маркер становится исходным маркером, в то время как оригинальный исходный маркер становится связанным маркером.

Эта функция является доступной для следующих маркеров:

•Связанные маркеры, которые связаны с взглядом/видом/чертежом, расположенным в текущем проекте. Связанный маркер должен быть размещен с помощью того же инструмента, что и элемент, с которым он был связан (например, маркер разреза связан со взглядом разреза).

Примечание: Реквизиты сечения/модели взгляда определяются его исходным маркером. Если связанный маркер становится исходным для разреза, то реквизиты сечения/модели этого маркера применяются к его взгляду.

Примечание: Если Вы заменяете связанный маркер детали на исходный маркер детали, то взгляд изменяется таким образом, чтобы соответствовать новому многоугольнику исходного маркера детали.

•Связанныемаркерыпривязываютсякнезависимомувзгляду того же типа.

Независимый взгляд удаляется и заменяется исходным взглядом. (Если связанный маркер не имеет границы, то исходный маркер принимает границу по умолчанию.)

Маркеры, связанные с внешним чертежом, не могут быть заменены на исходный маркер.

Для замены исходного маркера на связанный маркер:

•Выберите маркер.

•Выполните команду Установить в качестве связанного маркера из контекстного меню выбранного маркера

ИЛИ

•Откройте диалоговое окно установки параметров выбранного маркера и выберите вариант Связанный маркер.

Исходный маркер становится связанным маркером, содержащим ту же ту же ссылочную информацию, что и раньше.

Передача параметров маркера

Вы можете использовать команды передачи параметров

(Воспринять параметры/Передать параметры) между маркерами. Если Вы воспринимаете параметры исходного маркера и передаете их другому маркеру, то это второй маркер восприметвсепараметрыпервогомаркера заисключением его информации о связи, а также информации о его геометрии (например, детализация маркера разреза.)

Если Вы воспринимаете параметры связанного маркера и передаете их другому маркеру, второй маркер становится идентичным первому: второй маркер становится связанным, с теми же параметрами, что и первый, и содержащим идентичную ссылочную информацию.

Копирование маркера

Любые операции, которые приводят к созданию новой копии маркера (копирование/вставка, перемещение/поворот/зеркальное отражение копий), приводят к следующим результатам.

Копирование исходного маркера (разреза/фасада/внутреннего вида или рабочего листа) приводит к созданию второго исходного маркера, который создает новый взгляд, имеющий те же параметры, что и взгляд, ассоциирующийся с оригинальным маркером. Однако имя нового взгляда будет другим. Кроме того, информация о связи маркера не копируется.

Копирование исходного маркера детали приводит к созданию нового связанного маркера детали, который связывается с взглядом оригинальной детали.

Навигация с помощью маркеров

Для навигации с помощью маркера выберите маркер и откройте его контекстное меню.

Выберите команду Открыть для перехода к элементу, на который делается ссылка.

Если маркер имеет ссылку на чертеж, используйте контекстное меню (команда

Перейти к чертежу) для открытия макета, содержащего тот чертеж, на который делается ссылка.

Команды Открыть/Открыть в новом окне этого же контекстного меню приводят к открытию исходного взгляда/вида такого чертежа.

Связанный маркер детали на рисунке ниже ссылается на первый размещенный чертеж выбранного внутреннего вида. Его контекстное меню позволяет

•перейти к чертежу;

•открыть внутренний вид в текущем окне или в новом окне.

Нахождение связанных маркеров

Для нахождения всех маркеров, связанных с конкретным взглядом/видом/чертежом, выберите требуемый элемент в навигаторе. Выберите команду Найти связанные маркеры в контекстном меню этого элемента.

Для чертежей, размещенных в макете, команда Найти связанные маркеры также является доступной в контекстном меню выбранного чертежа.

Диалоговое окно Найти связанные маркеры содержит список всех связанных маркеров с указанием:

•Типа маркера (показывается в виде пиктограммы).

•Места размещения. ID и имя взгляда, в котором размещен маркер. (Если это исходный маркер, имя взгляда подчеркнуто.)

Щелчок на имени столбца приводит сортировке списка по его значениям.

Нажатие кнопки Параметры маркера приводит к открытию диалогового окна установки параметров инструмента выбранного маркера.

Нажатие кнопки Перейти к выбранному приводит к увеличению изображения согласно выбранному маркеру. (Эта кнопка становится недоступной, если выбрано несколько маркеров.)

Панель Проверка маркеров

Функция Проверка маркеров позволяет получить список тех элементов, на которые имеются ссылки из маркеров и которые отсутствуют в проекте.

Доступ к панели Проверка маркеров производится по команде

Окно > Панели> Проверка маркеров.

Для получения списка неопределенных ссылок маркеров нажмите кнопку Проверить маркеры в верхней части панели.

В панели приводится список всех маркеров проекта, которые пользователь автоматически или вручную связал со взглядом, видом или чертежом, однако этот связанный элемент был позже удален из проекта. (В этом случае в маркере вместо отсутствующих данных приводится автотекст.)

Если таких маркеров нет, то выводится следующее предупреждающее сообщение: В этом проекте нет маркеров с неопределенными ссылками.

Маркеры приводятся со следующими данными:

•Тип маркера. разрез/фасад/деталь/рабочий лист/внутренний вид (указывается пиктограммой).

•Размещен в. ID и путь в карте проекта того взгляда, в котором размещен маркер.

•Выбранный элемент. Имя и ID элемента, на который ссылается маркер (то есть тот взгляд/вид/чертеж, который Вы выбрали в качестве ссылки маркера). Если этот элемент был удален из проекта, то в данном столце приводится

“Н/Д”.

•Одобрить. Доступная для каждого маркера кнопка.

Вы можете упорядочить список чертежей по любому из этих свойств щелчком на заголовке соответствующего столбца. Затем Вы можете произвести сортировку второго уровня: щелчок на заголовке второго столбца производит сортировку по нему в пределах заданной сортировки по первому столбцу.

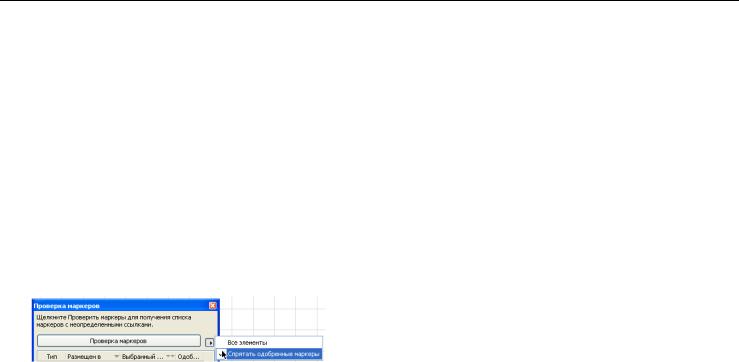

Пиктограмма в нижней части панели позволяет пользователю установить уровень увеличения согласно выбранному маркеру. (Эта кнопка не доступна, если выбрано несколько маркеров.)

Для каждого приведенного в списке проблематичного маркера (ил для нескольких выбранных маркеров) Вы можете нажать кнопку Параметры маркера, чтобы изменить связь маркера или любые другие его параметры.

Вы можете решить, что маркер в порядке (даже если он содержит неопределенный автотекст). В этом случае можно воспользоваться кнопкой Одобрить; отметьте эту кнопку для всех таких маркеров. (Например, если Вы знаете, что неопределенный автотекст ссылается на внешний проект, который еще не загружен.)

Если Вы не хотите, чтобы в следующий раз такие маркеры приводились как проблематичными, отметьте их и выберите команду Спрятать одобренные маркеры во всплывающем меню в верхней части панели.

В противном случае воспользуйтесь командой Все элементы.

Удаление взгляда/вида/чертежа с маркером

При удалении взгляда программа сначала проверит, располагаются ли его исходные/связанные маркеры на закрытом слое или в рабочем пространстве другого пользователя. К таким маркерам относятся следующие:

•исходный маркер взгляда;

•маркеры, связанные с взглядом;

•маркеры, связанные с видом, созданным из взгляда.

Если ни один из этих маркеров не является закрытым или зарезервированным в рабочем пространстве другого члена

рабочей группы, то выдается предупреждающее сообщение о том, что будут удалены:

•взгляд (даже если его исходный маркер содержит данные другого взгляда);

•все виды, созданные из удаляемого взгляда;

•все исходные/связанные маркеры, перечисленные выше.

Если Вы удаляете вид, любые связанные с ним маркеры остаются на месте. Однако они больше не будут содержать ссылочной информации, а просто неопределенный автотекст. Такие маркеры будут приведены как проблематичные при следующем открытии панели Проверка маркеров.

Маркеры, связанные с удаленным чертежом по принципу

Первый размещенный чертеж выбранного вида, теперь будут связаны со следующим чертежом, созданным из этого же взгляда.

Если Вы удаляете чертеж, любые связанные с ним маркеры остаются на месте. Однако они больше не будут содержать ссылочной информации, а просто неопределенный автотекст.

Маркеры, связанные с удаленным чертежом по принципу

Первый размещенный чертеж выбранного вида/взгляда,

теперь будут связаны со следующим чертежом, созданным из этого же взгляда.

Удаление маркера

При удалении исходного маркера выводится сообщение, информирующее о том, что удаление исходного маркера также приведет к удалению его взгляда и любых других маркеров, связанных с ним.

Однако это диалоговое окно предоставляет другую возможность: удалить исходный маркер, однако оставить взгляд как независимый без исходной модели.

Удаление связанного маркера не оказывает влияние на любые другие элементы.

Интерактивный каталог

Про интерактивный каталог

Функция интерактивного каталога элементов ArchiCAD позволяетавтоматически строитьтакие каталоги. Вотличие от простых смет и списков, создаваемых по командам подменю

Документ > Каталоги и сметы, интерактивный каталог элементов не только воспроизводит количественные и другие характеристики элементов, но и позволяет их редактировать. Это позволяет обнаружить и исправить ошибки, появляющиеся в результате неправильного ввода данных, или в результате слияния результатов работы нескольких проектировщиков, создающих различные части одного и того же проекта.

Например, такой каталог позволяет выявить тот факт, что одна измногихдесятковразмещенных дверейимеетдругуювысоту или ширину. Затем Вы можете выбрать в каталоге эту дверь и проверить, действительнолионадолжнаотличатьсяпоотвсех других дверей. Если этот не так, то Вы сможете исправить параметры этой двери в самом каталоге и эти изменения автоматически отразятся во всех необходимых видах.

Аналогичным образом Вы сможете легко проверить, сколько дверей открывается вправо и влево.

Каталоги позволяют приводить элементы по строкам или столбцам.

Имеетсядватипаинтерактивныхкаталогов: сметаэлементов и смета компонент. Смета элементов содержит свойства простых конструктивных элементов, а смета компонент предоставляет информацию о каждой из компонент многослойных конструкций (многослойных стен, перекрытий, крыш и/или многокомпонентных профильных элементов.)

Вы можете получить доступ к каталогам либо из навигатора,

либо по командам подменю Документ > Каталоги и сметы.

Щелкните на имени требуемого каталога, чтобы открыть окно интерактивного каталога для просмотра и редактирования его содержимого. Каталоги являются взглядами, которые можно сохранять в качестве видов и выводить в макеты как чертежи или сохранять в файлах различных форматов.

См. “Сохранение из окна интерактивного каталога” в

справке ArchiCAD.

Отформатированный каталог может быть размещен в 2D-окне (обычно это окно рабочего листа) с помощью команд Скопировать/Вставить. После вставки содержимое каталога состоит из линий и текста, который можно редактировать, однако он больше не является связанным с моделью.

Открытие каталога

ArchiCAD 11 поставляется с предварительно определенными каталогами, например, смета дверей, смета стен, смета окон. Для открытия

клавишей мышки и выберите в контекстном меню команду

Привести только выбранное на плане этажа, чтобы просмотретькаталожныеданныетольковыбранныхэлементов (в отличие от элементов, определенных в схеме каталога).

Это быстрый способ фильтрации элементов для их группового редактирования с помощью средств интерактивного каталога. Вы не можете сохранить вид, содержащий представленные данные.

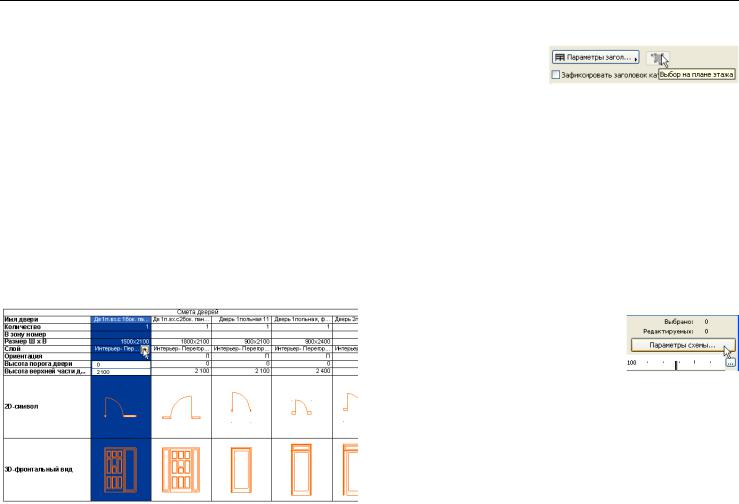

Редактирование и обновление каталогов

Для работы с элементом интерактивного каталога произведите щелчок на его столбце (или строке). При этом Вы обнаружите, что некоторые из ячеек этой строки являются редактируемыми, а другие - нет. На рисунке ниже видно, что Вы не можете отредактировать поля имени и этажа библиотечного элемента двери, так как они закрыты для редактирования, однако можно заменить высоту порога двери и высоту верхней части двери, а также выбрать другой слой двери щелчком на соответствующей кнопке-стрелке.

Любые изменения, выполненные в этих полях каталога, автоматически отразятся на плане этажа и в других видах при их активизации. С другой стороны, любые изменения, произведенные над этими элементами на плане этажа и в

других редактируемых видах, отразятся в каталоге при его следующем открытии.

Если Вывыбрали элементв окнекаталога, тощелчокна кнопке Выбрать на плане этажа приводит к выбору

этого элемента в окне плана этажа.

Этот выбранный элемент можно редактировать. (Вы можете воспользоваться командой Вид > Уровень увеличения >

Изменить согласно выбранного для более быстрого нахождения выбранного элемента на плане этажа.)

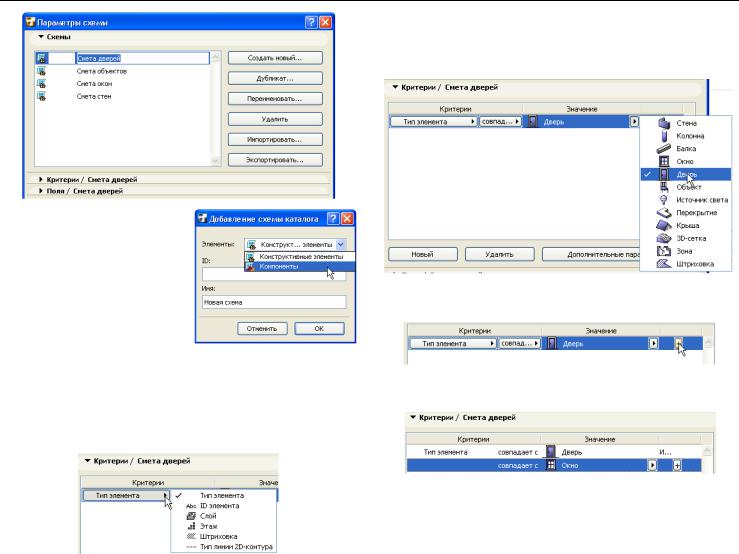

Определение каталога с помощью параметров схемы

Содержимое интерактивного каталога определяется в в диалоговом окне Параметры схемы. Здесь Вы указываете (1) критерии выбора элементов в каталог; и (2) поля, приводимые в каталоге (то есть конкретную информацию о выбираемых в каталог элементов).

Выберите команду Документ >

Каталоги и сметы > Каталоги >

Параметры схемы или нажмите кнопку

Параметры схемы в окне интерактивного каталога.

В верхней части панели Схемы выберите схему, которую Вы хотите редактировать или воспользуйтесь кнопками справа, чтобы создать, переименовать, удалить, импортировать или экспортировать схему.

Для получения дополнительной информации см. “Диалоговое окно Параметры схемы (интерактивный каталог)” в справке

ArchiCAD.

При нажатии кнопки Создать новый в открывшемся диалоге следует указать, будет ли новый каталог каталогом элементов или каталогом компонент.

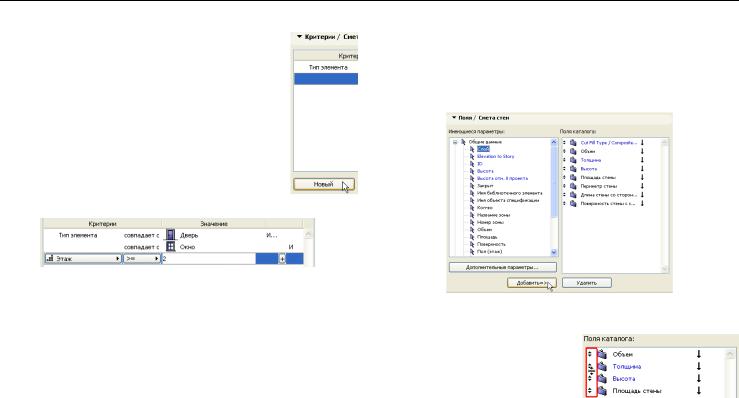

Определение критерия выбора элементов

В панели Критерии выберите первую строку, затем выберите критерий отбора элементов, которые Вы хотите включить в каталог. Для простых элементов выберите Тип элемента в качестве критерия.

В столбце Значение выберите требуемый тип элемента. Например, для построения сметы дверей в качестве единственного критерия в качестве Типа элемента выбрана

Дверь.

При желании список критериев можно расширить нажатием знака + в конце выбранной строки.

Теперь можно выбрать новое значение (например, Окно) в качестве критерия Тип элемента.

Два значения (для окна и двери) соединяются логической связкой ИЛИ, поэтому результирующий каталог будет содержать элементы окон или дверей.

Добавление нового критерия

Для сужения области каталога можно добавить новый критерий. Например, если Вы хотите, чтобы в каталог попали только те двери и окна, которые располагаются на этаже 2 и выше, добавьте новый критерий нажатием кнопки Новый в нижней части этого диалогового окна.

Затем выберите Этаж в столбце Критерии и укажите необходимое условие (>=2).

Два критерия (Тип элемента и Этаж) соединяются логической связкой “И”, поэтому каталог будет содержать только те элементы, которые удовлетворяют обоим условиям: элемент должен быть окном или дверью и должен располагаться на указанных этажах.

Если Вы выбрали в качестве типа элемента объект и хотите использовать его специфические параметры в качестве дополнительных критериев, нажмите кнопку Дополнительные параметры в нижней части диалогового окна. В открывшемся диалоговом окне просмотрите загруженные библиотеки, найдите библиотечный элемент, параметры которого необходимы. ВыберитепараметринажмитекнопкуДобавить. Теперь этот параметр будет приведен в списке критериев.

Определение полей каталога

В панели Поля диалогового окна Параметры схемы Вы можете указать, какие именно поля следует привести в каталоге.

Из списка Имеющиеся параметры, расположенного слева, выберите требуемые элементы и нажмите кнопку Добавить

для включения их в список полей каталога, расположенный справа.

Например, в схеме сметы стен, приведенной ниже, мы хотим, чтобы слой стен был включен в каталог в качестве его поля. Выберите Слой из списка имеющихся параметров, нажмите кнопку Добавить для включения его в список полей каталога.

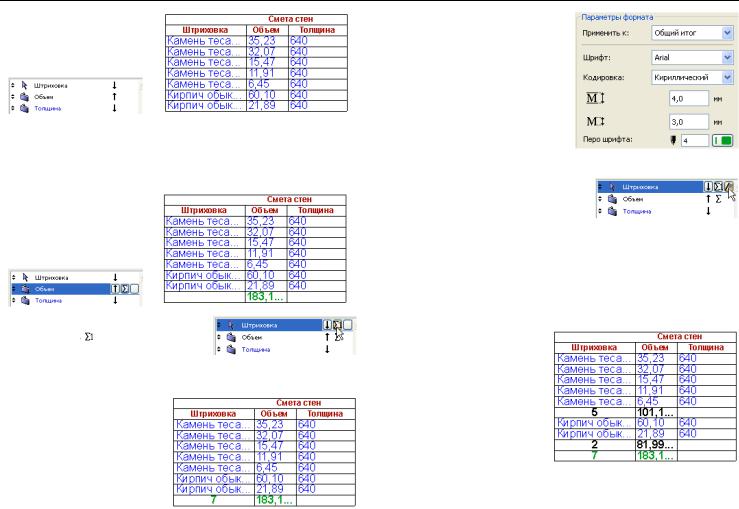

Сортировка полей каталога

Для изменения порядка, в котором поля приводятся в списке, используйте пиктографические кнопки со стрелками вверх и вниз, расположенные слева в каждой

строке, для перемещения поля в списке вверх или вниз.

Далее, Вы можете указать порядок расположения элементов в каждом из полей с помощью кнопок, расположенных справа:

•Нажмите первую кнопку для сортировки стен согласно значениям того или иного поля в возрастающем/ убывающем порядке. Согласно примеру, приведенному ниже, стены будут приводиться потипуштриховки(первым столбцом каталога является Штриховка); если несколько стен имеют один и тот же тип, например Камень тесаный, то стены упорядочиваются по их объему.

Щелкните вторую кнопку, чтобы в смете в конце соответствующего столбцаприводиласьсуммаегозначений. В нашем случае в каталоге приводится суммарное значение столбца объема стен.

Эта кнопка имеет еще одну пиктограмму для второго варианта: подсчета количества

значений в столбце каталога. В нашем случае мы подсчитываем количество значений в столбце типа штриховки.

Результат: столбец штриховки внизу содержит количество значений в этом столбце. (общее количество стен), а столбец объема содержитсуммарныйобъем всех стен в каталоге.

Примечание: Вы можете применить средства форматирования к этой итоговой строке, которая называетсяОбщийитог. Если Вы выберите вариант Общий итог из меню Применить к,

то устанавливаемые параметры форматирования применяются именно к этой строке каталога.

Третья кнопка позволяет отметить столбец группирования. (Этим признаком можно отметить только одно поле.) При наличии столбца

группированияпо каждой группестрок, содержащих одноито же значение столбца группирования, приводятся промежуточные итоговые значения согласно определениям второй кнопки. Например, чтобы привести количественные значения для каждой штриховки стены, следует добавить признак группирования к полю Штриховка.

Результат: В столбце Штриховка приводится количество стен каждого из типов. Более того, в столбце Объем также приводятся суммарныеобъемыдлястен каждого типа.

Примечание: Выможете применить

форматирование ктаким строкам промежуточныхитоговых значений, которые называются Сумма.

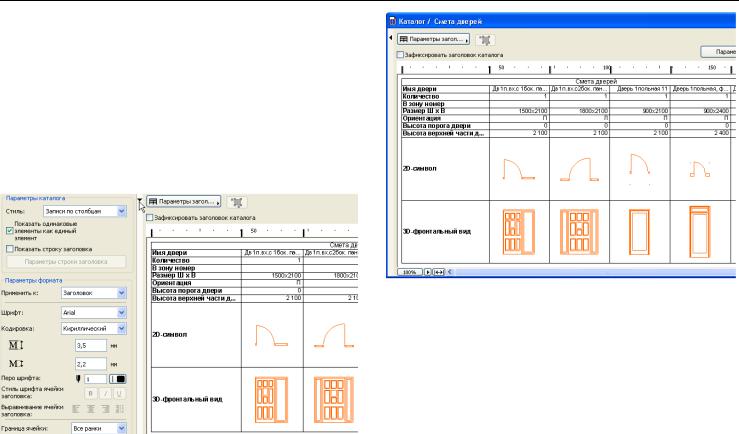

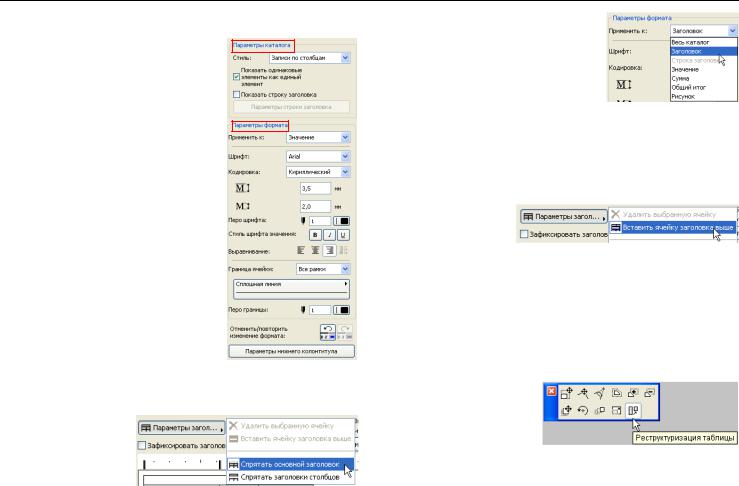

Форматирование каталога

Используйте управляющие элементы

Параметры каталога и Параметры формата, расположенные в левой части окна каталога для форматирования текущего каталога.

Параметры каталога оказывают воздействие в целом на весь каталог, например, выводить ли содержимое каталога по строкам или столбцам, выводить ли подобные элементы под

одной общей строкой заголовка.

Параметры формата применяются к содержимому ячеек каталога.

Для получения дополнительной информации по все управляющим элементам этой панели см. “Параметры каталога и формата (интерактивный каталог)” в справке

ArchiCAD.

Заголовки каталога

Каждое поле каталога имеет заголовок. Эти заголовки приводятся вверху каталога (при

просмотре о столбцам) или сбоку (при просмотре по строкам).

Каждый заголовок также имеет единственный

основной заголовок.

Чтобы показать или спрятать основной

заголовок, используйте команды из всплывающего меню Параметры заголовка в верхней части окна каталога.

Для получения дополнительной информации см. “Параметры заголовка” в справке ArchiCAD.

Чтобы изменить текст заголовка, щелкните в поле заголовка и введите новый текст. Чтобы его отформатировать, выберите вариант Заголовок во всплывающем меню Применить к и затем укажите для него требуемые параметры форматирования.

Для выбора нескольких полей используйте Shift-щелчки.

Вы можете добавить дополнительное поле заголовка над существующими заголовками:

1Выберите несколько заголовков (с помощью Shift-щелчков.)

2Выберите команду

Вставить ячейку заголовка выше в меню Параметры заголовка.

3Появится новая ячейка заголовка над выбранными ячейками, в которой приводится текст Объединены. Укажите любой другой текст заголовка и отформатируйте его.

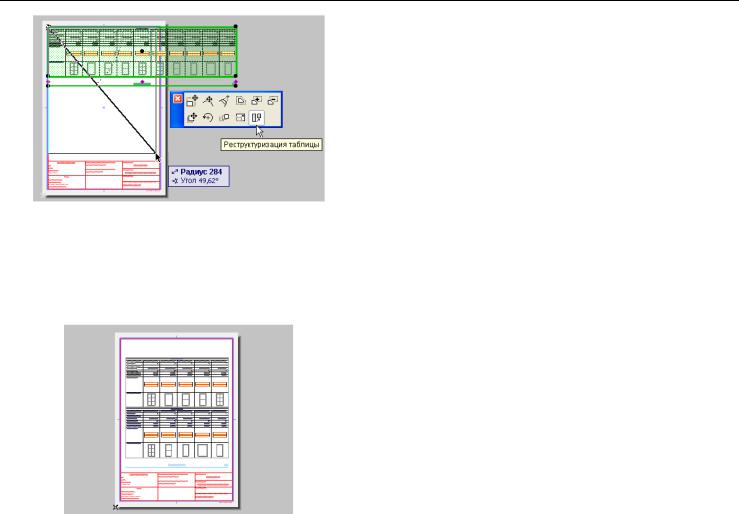

Изменение формы каталога для его расположения в макете

Любая вершина выбранного чертежа каталога имеет команду

Реструктуризация таблицы в ее локальной панели.

С помощью этой команды большие таблицы, которые превышают размер макета, могут быть автоматически разделены на части и расположены друг возле друга. На следующем рисунке показывается каталог окон, который не помещается на лист размера A4.

Команда реструктуризации таблицы предназначена для того, чтобы определить новый ограничивающий прямоугольник таблицыкаталога. ВэтомслучаеArchiCAD повторновычисляет размеры и размечает каталог таким образом, чтобы он самым лучшим образом подходил под новый размер. Результат: каталог разбивается на две части, которые располагаются друг под другом.

Для получения дополнительной информации см. “Диалоговое окно Параметры схемы (интерактивный каталог)” в справке

ArchiCAD.

Индексы проекта

Про индексы проекта

Индекс проекта - это таблица содержимого типов элементов, приведенных вкартепроекта панелинавигатора. Онпозволяет воспроизвести и получить доступ к списку видов, листам макетов, и чертежам на основе набора критериев фильтрации.

Индексы проекта основываются на схемах, определенных в диалоговом окне команды Документ > Индексы проекта >

Схемы индексов проекта. Это диалоговое окно позволяет:

•создать, переименовать, удалить, импортировать и экспортировать схемы;

•выбирать критерии фильтрации (в зависимости от типа индекса);

•выбирать параметры и другую информацию, которая должна приводиться для элементов, удовлетворяющих установленному критерию.

Для получения дополнительной информации см. “Диалоговое окно Параметры индекса” в справке ArchiCAD.

После определения новой (или обновленной) схемы ее имя появляется в навигаторе и Вы можете использовать ее, как и любой другой вид, а именно, Вы можете добавлять ее в личную или общедоступную карту видов, публиковать ее или размещать в макете.

Индексы проекта имеют свои специальные пиктограммы в навигаторе.

•Списки видов позволяют фильтровать и приводить виды с указанием их расположения в карте проекта, их масштаба, комбинации параметров модельного вида, комбинации слоев, стандартов размеров и статуса публикации.

•Списки листов макетов позволяют фильтровать и приводить списки макетов с указанием их основных макетов, поднаборов и статуса публикации.

•Списки чертежей позволяют фильтровать и приводить списки чертежей с указанием их расположения (макет и

поднабор), статуса обновления и информации об уровне увеличения.

Для открытия индекса перейдите в панель навигатора и сделайте двойной щелчок не его имени.

•Форматирование индекса (включая шрифты, цвета, стили ячеек и заголовка) может быть полностью выполнено с помощью управляющих элементов, расположенных слева от представленного списка.

•Содержимое индекса базируется на параметрах схемы индекса проекта. При необходимости их настройки можно непосредственно перейти в это диалог, нажав кнопку Параметры индекса, расположенную вверху справа.

Индексы проекта являются интерактивными в том смысле, что Вы можете редактировать некоторые из их полей: например, Вы можете изменить масштаб или комбинацию слоев вида, имя или ID макета или размещенного чертежа.

Изменения вступают в силу немедленно.

Вы можете перемещать индексы между проектами путем из экспорта и импорта.

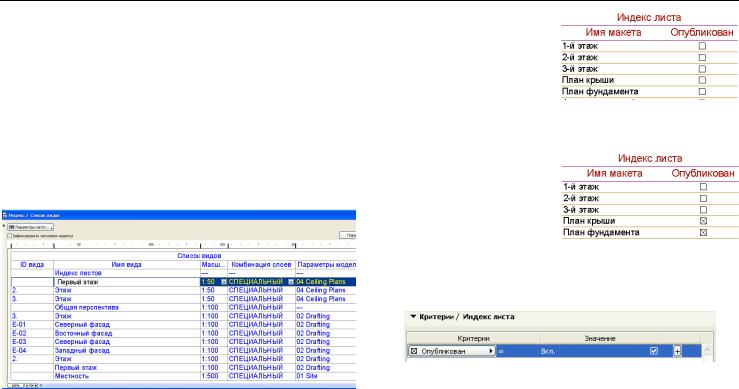

Индекс опубликованных элементов

Предположим, Вы хотите опубликовать некоторые макеты в наборе макетов и желаете, чтобы индекс листов включил указание того, какие именно элементы уже опубликованы.

Один из способов сделать это - включить в индекс поле

Опубликован.

При этом в данном столбце будут отмечены маркеры тех элементов, которые уже опубликованы, однако только

в опубликованной копии индекса (а не тогда, когда Вы работаете в ArchiCAD).

Например, если Вы опубликовали планы фундамента икрыши, а также этот индекс листа в макете, то индекс опубликованных листов выглядит следующим образом:

Если же Вы хотите, чтобы индекс опубликованных листов содержал перечень только опубликованных элементов, добавьте в критерий отбора элементов вариант Опубликован.

Примечание: После отметки маркера критерия Опубликован окно индекса окажется пустым. Поэтому снимите отметкусэтогомаркераприформатированииэтого списка и затем отметьте его опять перед публикацией индекса листов. Тогда индекс опубликованных листов будет состоять из перечня опубликованных элементов индекса.

Для получения дополнительной информации см. “Диалоговое окно Параметры индекса” в справке ArchiCAD.

Конструктивные элементы

Конструктивные элементы являются виртуальными эквивалентами реальных трехмерных строительных конструкций. К ним относятся стены, колонны, балки, крыши,

перекрытия, 3D-сетки и зоны. Каждый из этих элементов имеет специальный инструмент в панели инструментов

ArchiCAD.

Элементы представляются в виде объемных конструкций в 3D-окне. В окнах разрезов и фасадов они представляются своими сечениями или видами.

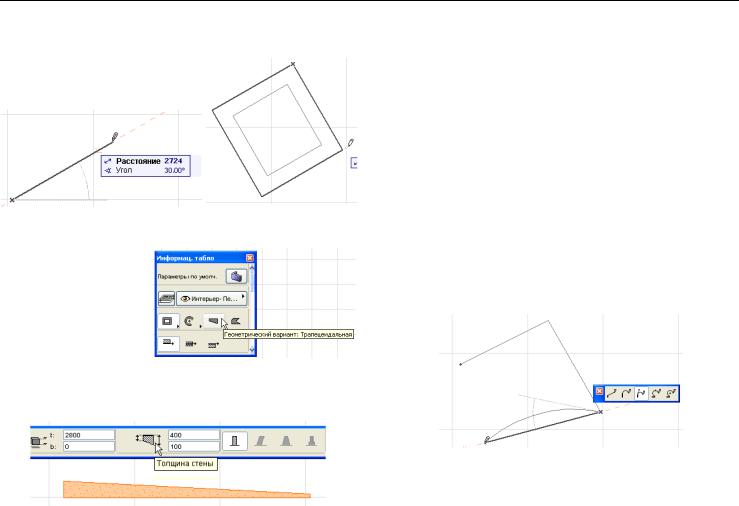

Как размещать конструктивные элементы в ArchiCAD

Типичной последовательностью создания элемента с помощью инструментальной панели является следующая:

1Выберите необходимый инструмент в инструментальной панели и откройте диалоговое окно установки его параметров.

2Установите необходимую конфигурацию параметров инструмента, которая подходит для текущей ситуации. Вы также можете нажать кнопку Избранное в верхней части диалога для выбора ранее запомненной конфигурации параметров.

3Панели диалоговых окно установки параметров инструментов содержат список перьев, перечень покрытий и типов линий для различных составляющих элемента: конструкции ядра, поверхностей в сечении, контуров и других составляющих.

Для получения дополнительной информации см. описание индивидуальных панелей каждого из инструментов в “Диалоговые окна инструментов” в справке ArchiCAD.

4Выберите в информационном табло геометрический вариант построения, если он имеется, который позволяет строить простые, криволинейные, повернутые, многоугольные или прямоугольные варианты элементов.

5Начертите элемент на плане этажа.

Другие способы построения элементов включают:

•Использование волшебной палочки для построения элементов сложной формы.

См. “Волшебная палочка” на стр. 137.

•Создание дубликатов существующих элементов.

См. “Создание дубликатов элементов” на стр. 127.

•Использование команд RoofMaker и TrussMaker в подменю

Конструирование > Дополнения к конструированию.

См. “Дополнительные средства создания элементов” на стр. 306.

Расположение конструктивных элементов

Для любого конструктивного элемента Вы определяете абсолютное и относительное возвышение его основания в панели Форма и расположение диалогового окна установки его параметров.

Расположение конструктивных элементов относительно специального уровня возвышения

Фактическое возвышение элементов всегда вычисляется относительно проектного нуля. Однако, в некоторых проектах Вы можете захотеть указывать значение возвышения относительно некоторого другого уровня. Для этого определите один или два альтернативных уровня привязки в диалоге команды Параметры > Рабочая среда проекта >

Единицы измерения и уровни. Эти вновь определенные уровни привязки становятся доступными в панелях Форма и расположение диалогов установки параметров элементов.

Для получения дополнительной информации см. “Уровни привязки” на стр. 107.

Привязка элементов к перекрытиям, крышам или 3D-сеткам

Для более точного размещения элемента Вы можете воспользоваться функцией привязки для размещения стены,

колонны, балки и объектов непосредственно на перекрытии, крыше или 3D-сетке.

Для получениядополнительнойинформациисм. “Привязка” на стр. 106.

Стены

Про стены

ВArchiCAD можно строить прямолинейные, криволинейные, трапецеидальные и многоугольные стены. Они могут быть простыми, то есть состоящими из одного материала, или многослойными, то есть состоящими из многих материалов. Вы даже можете создавать сложные (профильные) стены, имеющие произвольную форму и состоящие из любой комбинации материалов.

Встенах могут размещаться некоторые параметрические объекты, такие как двери, окна и окончания стен.

Линия привязки стены

Стена обладает линией привязки и направлением. Линия привязки - это толстая черная линия (вместе со стрелкой, указывающей направление стены), которая появляется в процессе построения стены на плане этажа при условии, что выбрана команда-переключатель Вид > Параметры вывода на экран > Линии привязки стен и балок.

Линия привязки облегчает точное соединение примыкающих стен для достижения чистого сопряжения. Она также участвует в формировании узловых точек и ребер стены для ее выбора, перемещения и трансформации.

Линия привязки также используется для определения, какая из сторон является левой, а какая - правой при приписывании покрытий для 3D-модели (в панели Модель диалога установки параметров стены).

См. “Панель стены Модель” в справке ArchiCAD.

В зависимости от выбранного метода построения и геометрического варианта контур стены будет располагаться с одной из сторон линии привязки или посередине.

Направление стены определяется порядком определения ее концевых точек.

Примечание: С помощью команд подменю

Конструирование > Изменить стену можно изменить толщину, расположение линии привязки и направление выбранных стен.

См. “Изменение геометрии стены (расширение Изменить стену)” на стр. 225.

Показ стен

Используйте панели диалогового окна Инструмент Стена для установки параметров представления стены в различных

2D- и 3D-окнах.

Характеристики различных составляющих стен (например, поверхности в сечении или линии верхней части) устанавливаются с помощью всплывающих меню панели

Представление на плане и в разрезе.

Используйте параметры плоскости сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной стены следует показывать.

Для получения дополнительной информации см. “Плоскость сечения плана этажа (глобальные параметры)” на стр. 157 и“Как показывать отдельные элементы на плане этажа” на стр. 158.

Некоторые из аспектов представления стен на экране также зависят от выбора команд в подменю Вид > Параметры вывода на экран.

•Можно включить или отключить параметр Скрывать сопряжение стен и балок.

•Имеется возможность показывать только линию привязки без контура стены.

•Образцы штриховки могут показываться как векторные или растровые изображения.

•Другие параметры воспроизведения образцов штриховки устанавливаются по команде Документ > Установить модельный вид > Параметры модельного вида: Вы можете

выбрать показ только контуров, или пустой штриховки, или показывать штриховку элемента согласно тому, как она определена в диалоговом окне установки его параметров. В случае многослойных стен можно показывать только линии разделения слоев или только сплошную штриховку без линий.

Для получения дополнительной информации см. “Параметры модельного вида” в справке ArchiCAD.

После первого щелчка появляетсяконтурстены, который следует за движением курсора. Второй щелчок в

конечной точке завершает построение стены. Стены могут быть изменены по размерам либо с помощью соответствующих команд меню, либо с помощью команд локальной панели.

См. “Изменение размеров стен” на стр. 115.

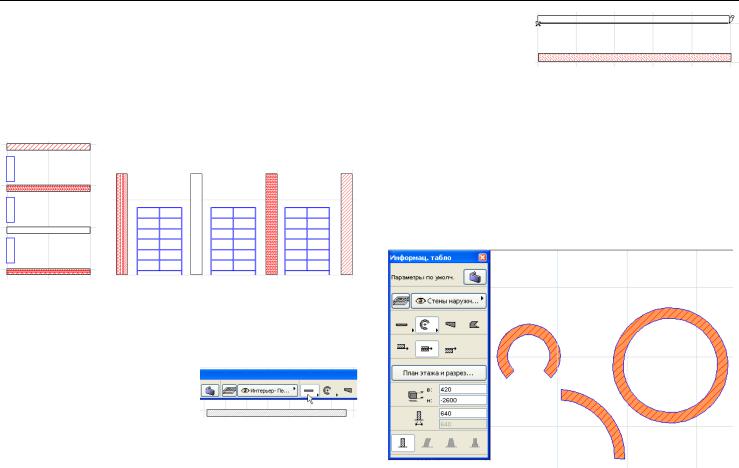

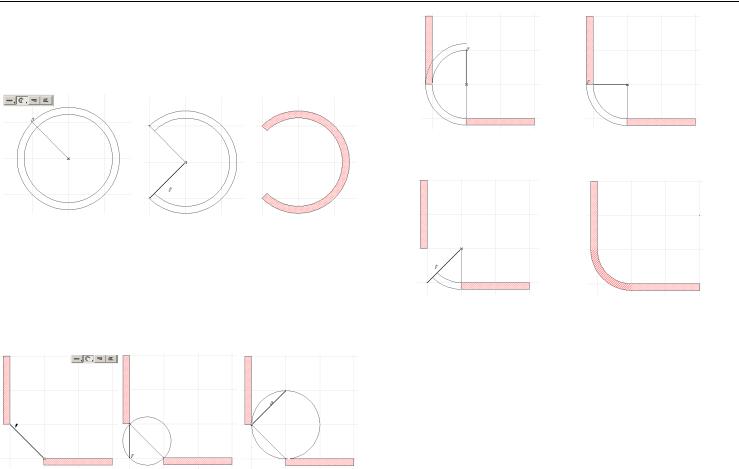

Построение криволинейной стены

При выбранном инструменте Стена укажите один из трех геометрических вариантов криволинейной стены в информационном табло.

После установки всех необходимых параметров в диалоге Инструмент Стена Вы можете приступить к построению стен либо на плане этажа, либо в 3D-окне.

Построение прямолинейной стены

Геометрический вариант отдельной прямолинейной стены позволяет создать одновременно единственный прямолинейный отрезок стены.

При выбранном инструменте Стена укажите геометрический вариант Отдельная прямолинейная стена и и начертите на плане этажа отрезок стены.

Наплане этажа илив 3D-окне Вы определяете расположениеи длину стены двумя щелчками в ее конечных точках.

Примечание: Метод построения, принятый в САПР, выбирается в ArchiCAD по умолчанию, однако Вы можете изменить его в диалоге Параметры > Окружающая среда > Фиксация мышки и методы.

•Первый из этих вариантов позволяет строить стену в виде окружности или дуги указанием центра и двух точек. Первым щелчком Вы указываете расположение центра дуги/окружности стены. При этом появляется контур стены в виде окружности, который следует за движениями курсора. После этого появляется контур стены, который следуетзакурсоромизначальнойточкииимеетформудуги

Второй вариант позволяет строить стену по трем точкам. Сначала щелчками укажите первые две точки окружности стены, которые могут располагаться в любом месте, включая точки, располагающиесянадругихэлементах, налинияхсетки или в узловых точках. После этого появится контур стены в виде окружности, который следует за движением курсора. Следующий щелчок определяет третью точку окружности и начальную точку стены.

Очертите требуемую дугу и сделайте еще один щелчок, завершая построение дугообразной стены. Для определения окружности стены вместо третьего щелчка сделайте двойной щелчок. Отметим, что указываемые вторая и третья точки не обязательно становятся частью дуги стены.

После завершения построения стены ее контур заменяется изображением стены с необходимой штриховкой.

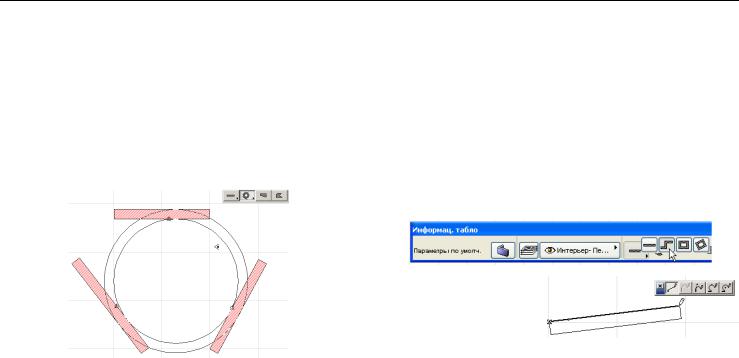

•При построении по точкам касания создаются стены только в виде окружностей. Как и при построении по трем точкам сначала надо отметить три точки; каждая из этих точек может определять либокасательную кребруэлемента (курсор-мерседес), либо вершину элемента (курсор-галочка), либо произвольную точку свободного пространства (курсор-перекрестье). Вершина или произвольная точка пространства не могут определять касательную, следовательно, при построении окружности их должно быть не более двух. В противном случае этот вариант вырождается в построение по трем точкам, описанный выше. В качестве касательных могут указываться только прямолинейные элементы и контуры, например, стороны перекрытий, торцы стен, отрезки прямых. Если Вы сделаете курсором-мерседесом щелчок на криволинейном контуре, это будет интерпретироваться просто как указание точки, через которую должна пройти результирующая окружность. ArchiCAD не воспримет указанный Вами контур в качестве касательной кривой.

В зависимости от конкретной геометрической ситуации сделанное Вами определение окружности может иметь от одного до четырех решения.

•Если имеется только один вариант построения окружности стены, то автоматически строится стена.

•Если имеется от двух до четырех вариантов, появляется курсор-глаз и контур окружности будет перепрыгивать с одного места на другое, показывая положение всех возможных окружностей. Чтобы завершить построение, сделайте щелчок, когда контур окружности займет нужное положение.

•Если Ваше определение не имеет решений, например, если Вы указали в качестве касательных три параллельные прямые, стена построена не будет.

Примечание: Так как стены должны иметь две конечные точки, построенная в виде окружности стена фактически будет состоять из двух полуокружностей. Нельзя непосредственно построить стены в виде эллипсов, эллиптических дуг или сплайн-кривых. Однако для этих целей Вы можете воспользоваться волшебной палочкой.

Для ознакомления со способами редактирования криволинейных стен см. “Изменение размеров криволинейных элементов” на стр. 329.

Для ознакомления со способами создания криволинейной стены из прямолинейной, см “Искривление/выпрямление стороны элемента” на стр. 126.

Построение многосекционной стены

Многосекционная стена - это последовательность примыкающих прямолинейных или криволинейных стен, у которых производится автоматическая стыковка конечных точек их линий привязки.

При выбранном инструменте Стена укажите геометрический вариант Многосекционная стена в информационном табло. (Для этого нажмите небольшую черную стрелку кнопки

Прямолинейная стена.)

Когда Вы приступили к построению первой стены, появляется локальная панель, которая предлагает геометрические варианты

построения прямолинейного или криволинейного отрезка стены. Эта панель предлагает следующие варианты:

•прямолинейная секция стены;

•криволинейнаясекция, касающаяся предыдущейсекции(не доступен при построении первой секции стены);

•криволинейная секция, касающаяся прямой, которую Вы определите до построения очередной секции стены;

•криволинейная секция, проходящая через две точки;

•криволинейная секция, определяемая по центру, радиусу и длине.

Выберите необходимый вариант и укажите конечную точку первой секции стены, используя один из ранее описанных методов. Эта конечная точка автоматически становится начальной для следующей секции стены. Для окончания построения, завершая определение последней секции, сделайте двойной щелчок.

В процессе построения стены будут воспроизводиться только контуры секций. Окончательный вид этот контур примет только по завершению построения.

•Чтобы аннулировать операцию построения всей стены, нажмите кнопку Отменить на панели управления или клавишу Delete.

•Выбор команды Редактор > Отменить приведет к отмене построения всей многосекционной стены, а не его последнего сегмента.

•Нажатие клавиши Backspace отменяет построение предыдущей секции, но не прерывает процесс построения стены.

•Если в процессе построения многосекционной стены Вы изменяете ее реквизиты в информационном табло (расположение линии привязки, тип линии, цвет штриховки, покрытие и т.д.), то эти изменения касаются всех секций стены.

•В процессе построения стены Вы можете в любой момент времени обратиться к локальной панели для выбора метода построения.

•Если предварительно было установлено автогруппирование по команде Редактор > Группирование >

Автогруппирование, то секции стены будут создаваться сгруппированными.

Для получения дополнительной информации см. “Группирование элементов” в справке ArchiCAD.

Построение прямоугольной стены

Геометрический вариант прямоугольной стены создает четыре стены, линии привязки которых расположены под прямым углом друг к другу и имеют совпадающие оконечные точки.

При выбранном инструменте Стена укажите геометрический вариант Прямоугольная стена в информационном табло. (Для этого нажмите небольшую черную стрелку кнопки

Прямолинейная стена.)

Начертите диагональ прямоугольной стены и щелчком укажите ее длину. Создается прямоугольная стена.

Стороны прямоугольника параллельны линиям обычной сетки. Наклонная сетка не оказывает влияние на построение прямоугольника стен.

Геометрический вариант повернутой прямоугольной стены,

как и в предыдущем варианте, создает четыре стены с той, однако, разницей, что сначала Вы должны будете указать

вектор поворота основания прямоугольника. Переместите курсор для определения прямоугольника.

Построение трапецеидальной стены

Геометрический вариант

трапецеидальной стеныпозволяетстроить прямолинейные стены с разной толщиной.

Этот тип стены строится как и прямолинейная стена, за исключением

того, что Вы сначала должны определить толщину стены в ее оконечных точках с помощью полей Толщина стены в информационном табло (или в диалоге Параметры стены).

Построение многослойной стены

Вы можете создавать стены из многослойных конструкций.

Для получения дополнительной информации см. “Многослойные конструкции” на стр. 34.

Построение многоугольной стены (полистена)

Для построения многоугольной стены произвольной формы выберите геометрический вариант многоугольной стены в информационном табло. Многоугольные стены могут содержать окна и двери. Для многоугольных стен можно использовать только простую штриховку (нельзя использовать многослойные конструкции).

Начертите контур стены с использованием возможностей локальной панели для указания, что собой представляют отдельные стороны этого многоугольника (точно так же, как и при построении многосекционной стены). Можно строить прямолинейные и криволинейные стороны стены.

После замыкания сторон многоугольника щелкните курсором-молотком для завершения построения стены.

Если стороны многоугольника пересекутся, то ArchiCAD предупредит Вас об этом, но стена будет построена.

Стороны стены будут определены либо как стороны привязки, либо как не являющиеся сторонами привязки (подобно тому, как линия привязки прямолинейной стены). При приписывании покрытий поверхностям многоугольника в

панели Модель диалога Параметры стены, понятие левой и правой стороны зависит от направления этой стороны привязки.

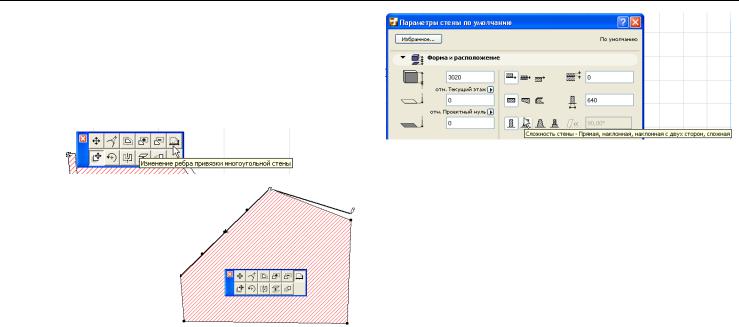

Чтобы стороной привязки стала другая сторона, выберите конечную точку текущей стороны привязки. Появившаяся локальнаяпанельсодержиткомандудляперемещенияконечной точки стороны привязки в другие вершины многоугольной стены.

Для редактирования многоугольной стены сделайте щелчок на стороне или вершине выбранной многоугольной стены и воспользуйтесь локальной панелью.

При стыковке многоугольной стены с другими обычными стенами по умолчанию она сохраняет свой контур.

Если Вы хотите отменить эту установку, отметьте маркер Углы многоугольной стены могут меняться в диалоговом окне установки параметров стен (он появляется только при выборе геометрического варианта многоугольной стены).

Для получения дополнительной информации см. “Углы многоугольной стены” на стр. 224.

Построение наклонной или наклонной сдвух сторон стены

Для построения стены, вертикальная ось которой наклонена в любую из сторон, перейдите в панель Форма и расположение диалога установки параметров стен, выберите пиктограмму наклонной стены и укажите угол наклона.

Для получения дополнительной информации см. “Панель стены Форма и расположение” в справке ArchiCAD.

Наклонная стена наклонена в одну сторону; ее две боковые поверхности параллельны друг другу. В наклонной с двух сторон стене боковые поверхности не параллельны; при представлении такой стены в разрезе она имеет форму трапеции.

При установке угла в наклонной с двух сторон стене поддерживается ограничение на минимальную толщину верхней части стены. Для стены, имеющей простую структуру (имеющей один слой), эта толщина равна нулю. Толщина верха многослойной стены должна быть достаточной, чтобы представлять все слои.

Высота обоих типов наклонной стены измеряется между самой нижней и самой высокой точкой. При указании значения высоты наклонной с двух сторон стены действует ограничение, что ширина стены вверху не может быть отрицательным числом (то есть Вы не можете "подняться" выше той точки, где сходятся боковые поверхности).

Толщина наклонной стены измеряется относительно горизонтальной плоскости.

Толщина наклонной с двух сторон стены определяется ее толщиной в основании.

При переключении одного типа наклонной стены в другой стена преобразуется следующим образом:

•Если Вы преобразуете наклонную стену в стену с наклоном с двух сторон, толщина новой стены (то есть в основании стены) принимает значение толщины старой стены с наклоном в одну сторону.

•Если же Вы преобразуете наклонную с двух сторон стену либо в вертикальную, либо в наклонную в одну сторону, новая стена будет иметь толщину старой стены, то есть наклонной в две стороны.

Для получения дополнительной информации относительно изменения геометрии наклонной стены см. “Изменение наклонных стен и колонн” на стр. 115.

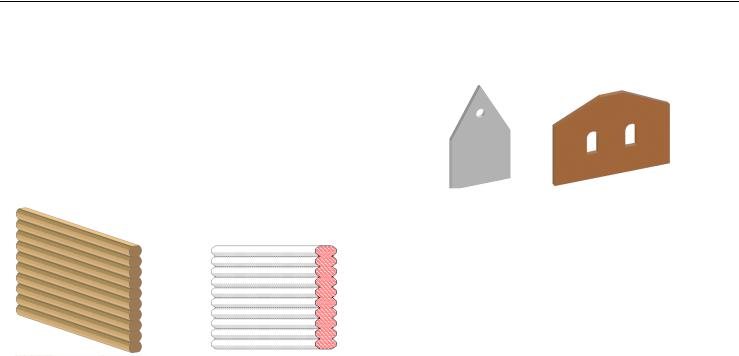

Построение бревенчатой стены

В ArchiCAD поддерживаются бревенчатые конструкции для прямолинейных стен. Такие стены воспроизводятся в окнах разрезов/фасадов/внутренних видов и в 3D-окне.

Нажатие кнопки Сруб панели Модель диалога установки параметров стен открывает диалоговое окно установки параметров сруба.

Примечание: Бревенчатыеконструкцииприменимытолько для прямолинейных стен. При определении толщины бревна помните, если она окажется больше толщины стены, бревна не будут располагаться друг на друге.

Для получения дополнительной информации см. “Диалоговое окно Параметры сруба” в справке ArchiCAD.

Построение скошенной стены

Если необходимо подогнать форму стен под профиль скатной крыши или же Вам нужны стены со скошенными углами, Вы

можете получить их, выполнив так называемую подрезку стен под скатную крышу с требуемым уклоном.

Для получения дополнительной информации см. “Подрезка элемента под крышу” на стр. 246.

Пересечение стен

Соединение стен и их штриховки на плане этажа и в 3D-окне определяется, прежде всего, их приоритетом стен. При пересечении стен с разными приоритетами элемент с более высоким приоритетом остается нетронутым в 3D-окне. (В 2D элемент с более высоким приоритетом окажется спереди.) Элемент с более низким приоритетом будет отсечен и пересекающаяся часть будет удалена

Вы можете установить отдельный приоритет для каждой индивидуальной стены в интервале 0-16 (только четные числа), с помощью ползунка Приоритет стены (в панели

Параметры стены > Представление на плане и в разрезе > Конструкция ).

Чтобы можно было точно фиксировать составляющие стены, курсор изменяет свою форму при его позиционировании на всех сторонах и вершинах стены. В случае многослойных стен курсор также производит позиционирование в конечных точках всех внутренних слоев.

Пересечение слоев многослойных стен (только 2D)

При желании Вы можете послойно управлять пересечением многослойных стен в 2D-изображениях. Каждый слой многослойной стены имеет свой собственный приоритет пересечения, устанавливающийся по команде Параметры >

Реквизиты элементов > Многослойные конструкции.

Такие стены пересекаются согласно следующим правилам:

•Слои с более высоким приоритетом будут блокировать слои с более низким приоритетом.

•Слои с одинаковыми приоритетами будут образовывать угловое соединение со скосом в 45 градусов. (При условии, что они имеют один и тот же образец штриховки.)

Контуры стены и верхней части также пересекают друг друга.

После установки приоритетовслоевихследует активировать с помощью маркера Активировать приоритет слоев (в диалоге Параметры стены: Представление на плане и в разрезе).

Однако если Вы хотите установить единый приоритет пересечения для всей многослойной стены, не отмечайте маркер Активировать приоритет слоев. В этом случае воспользуйтесь ползунком Приоритет стены в области Конструкция в диалоге установки параметров стены. Этот параметр действует как в 2Dтак и 3D-окнах.

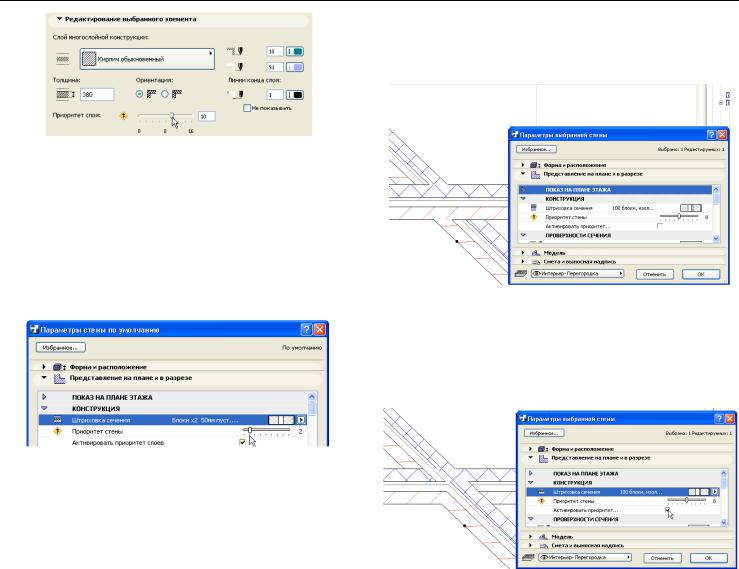

Пример пересечения многослойных стен

С помощью выбора приоритета пересечений Вы можете точно

отрегулировать внешний вид соединения штриховок на плане.

В приведенном ниже примере приоритеты обеих стен установлены в 8 в диалогах установки их параметров. В этом случае несущие слои не пересекаются так, как мы хотели бы.

Поэтому в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции мы устанавливаем номера приоритетов слоев для многослойной конструкции наших стен. В этой многослойной конструкции установим приоритет несущего слоя равным 12. Затем вернемся в диалог установки параметров стены и отметим маркер Активировать приоритет слоев.

После этого слои пересекаются как следует.

При построении новой стены, соприкасающейся с существующей стеной, достаточно произвести щелчок на любой из сторон или внутри штриховки целевой стены. При этом нет необходимости зафиксировать позицию курсора на линии привязки целевой стены; линия привязки новой стены будет автоматически настроена для правильного сопряжения стен, кроме того, они будут правильно сопрягаться и в 3D. Эта возможность называется автопересечением и она действует при включенной команде-переключателе Параметры >

Автопересечение.

Х-образное пересечение стен

Две стены, имеющие Х-образное пересечение, будут автоматически создавать чистое сопряжение. При проведении Х-пересечения стена, которую Вы размещаете второй, произведет вырезание в стене, размещенной раньше на плане этажа при условии, что эти две стены имеют одинаковый приоритет пересечения. Последовательность пересечения видна в 2D-окне (если отключено чистое сопряжение стен), а также в 3D-окне. Вы можете изменить эту последовательность X-образного пересечения с помощью команд подменю Редактор > Порядок показа. Порядок показа элементов в 2D оказывает влияние на последовательность пересечения как в 2D-окне, таки и в 3D-окне.

Г-образное и T-образное пересечение стен

В случае T-образного пересечения, если соединяющиеся стены имеютодинаковыйприоритет, топоперечная стенапревалирует над примыкающей стеной. В случае Г-образного пересечения, если соединяющиеся стены имеют одинаковый приоритет и имеют одинаковую толщину, они будут соединены с использованиемслучайногопорядка. Чтобыизменитьпорядок их соединения, измените их приоритеты.

Если две стены имеют Г-образное соединение и обладают одинаковыми приоритетами, болеетолстаяштриховка имеет приоритет.

На Г- и Т-образные соединения не оказывает влияние порядок показа элементов.

Если Вам необходим более детальный чертежсоединениястен, Выможетевоспользоватьсяэтикеткой или чертежом деталей.

Пересечение стен в 3D-окне

Для улучшения внешнего вида соединяющихся стен в 3D-окне, особенно когда соединяются стены разной высоты, отметьте маркер Улучшенные соединения для стен и балок в диалоге команды Параметры > Рабочая среда проекта > Конструктивные элементы. В этом случае результаты

3D-соединений будут представлены правильно. Пересечения сложных стен всегда производятся таким образом, как если бы этот маркер был отмеченным. Активирование этого маркера может приводить к замедлению построения 3D-изображений. Если в проекте пересекаются только простые стены, имеющие одинаковую высоту, то можно оставить маркер не отмеченным, чтобы повысить производительность выполнения вычислений.

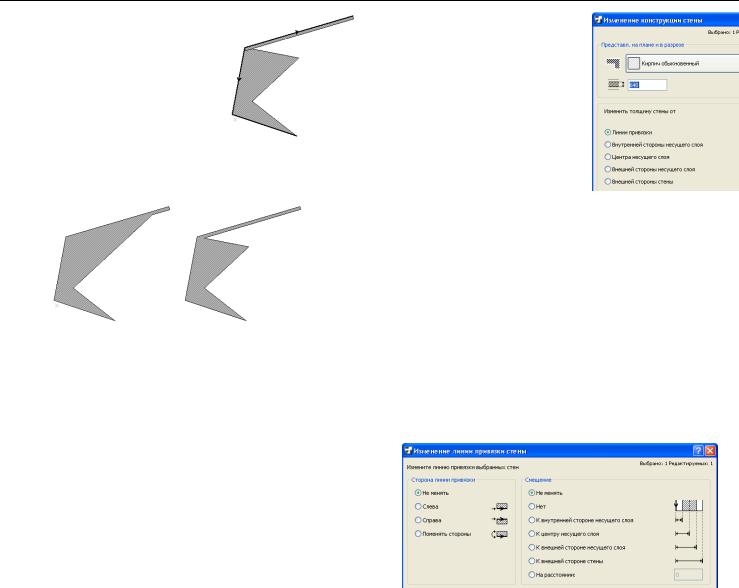

Углы многоугольной стены

При стыковке многоугольной стены с другими обычными стенами по умолчанию она сохраняет свой контур.

Если Вы хотите отменить эту установку, отметьте маркер Углы многоугольной стены могут меняться в диалоговом окне установки параметров стен (он появляется только при выборе геометрического варианта многоугольной стены).

В приводимом ниже примере обычная прямолинейная стена стыкуется с многоугольной стеной.

На первом рисунке приводится ситуация, когдакоманда-переключатель

Вид > Параметры вывода на экран > Скрывать сопряжения стен и балок не выбрана.

При выборе команды Скрывать сопряжения стен и балок мы получаем различный результат в

зависимости от того отмечен ли маркер Углы многоугольной стены могут меняться.

Изменение геометрии стены (расширение Изменить стену)

Примечание: Это расширение не приводится в стандартном интерфейсе ArchiCAD, устанавливаемом согласно стандартному профилю окружающей среды. Вы можете добавить его в меню Редактор (или любое другое меню) путем настройки схемы меню в диалоге команды

Параметры > Окружающая среда > Окружающая среда > Схемы расположения команд > Меню.

Для получения дополнительной информации см. “Настройка меню” на стр. 41.

Спомощью команд подменю

Конструирование > Изменить стену можно изменить толщину, расположение линии привязки и направление выбранных стен.

Спомощью команды

Конструирование > Изменить стену > Конструкция Вы можете изменить штриховку выбранных стен, ихтолщинусуказанием, какая их часть при этом останется неподвижной.

Вверхней части диалога Вы можете изменить штриховку. Если выбранная штриховка не многослойная, можно установить толщину стены, в противном случае в этом окошке выводится для справки толщина несущего слоя. Альтернативные кнопки в нижней части позволяют указать, какая часть стены останется неподвижной после модификации. (Если возможно, это производится путем изменениясмещенияотносительнолиниипривязки. Еслинетбудет перемещена линия привязки.) С помощью команды

Конструирование > Изменить стену > Линия привязки Вы можете переместить линию привязки выбранных стен без изменения их расположения на плане этажа.

Влевой части диалога Вы можете изменить сторону стены, вдоль которой располагается линия привязки. В правой части Вы может изменить смещение линии привязки таким образом, чтобы расположить ее вдоль конкретной части стены.

Команда Конструирование > Изменить стену > Изменить направление приводит к изменению направления линии привязки. (Она видна при выключенной команде Скрывать сопряжение стен и балок.)

См. также “Линия привязки стены” на стр. 214.

Стены и другие элементы

•Балки и стены. Приоритеты пересечения стен и балок устанавливаются на уровне их элементов в диалогах установки параметров их инструментов. (Приоритеты стен всегда четные числа; приоритеты балок - нечетные числа.) При пересечении стены с балкой элемент с более высоким приоритетомостается нетронутым. Элемент сболее низким приоритетом буде вырезаться в 3D-окне; это означает, что пересекающаяся часть будет удалена из элемента.

•Колонны и стены

Для получения дополнительной информации см. “Колонны и другие элементы” на стр. 229.

•Крыши и стены. Верхняя или нижняя часть стены может быть подрезана крышей.

Для получения дополнительной информации см. “Подрезка элемента под крышу” на стр. 246.

•Отношение к зонам. В панели Смета и выносная надпись

диалога Параметры стены укажите, как стена ведет себя по отношению к зонам: либо как граница зоны (ограничитель зоны), либо площадь/объем стены должен вычитаться из зоны, в которой стена располагается, либо она никак не влияет на зоны.

Дляполучениядополнительнойинформациисм. “Отношениек зонам” на стр. 264.

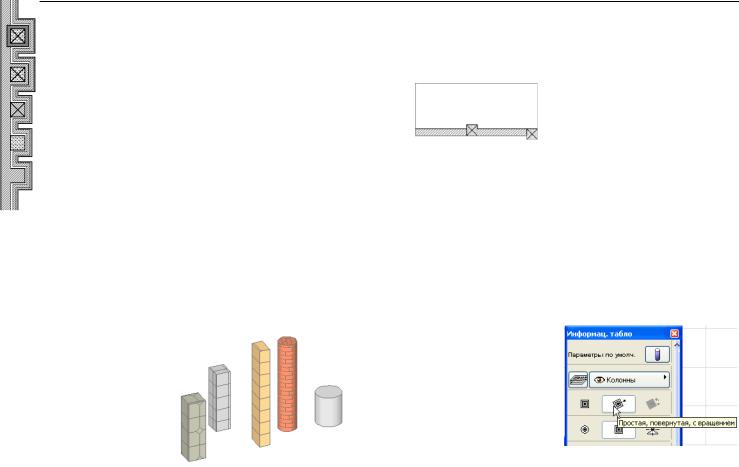

Колонны

Колонны в ArchiCAD состоят из двух компонент ядра и облицовки: Ядроявляетсянесущейконструкцией, аоблицовка может использоваться, например, в качестве огнеупорной защиты или обшивки. Колонна может быть круглой, прямоугольной, а также сложной, определяемой ее профилем. Колонны могут быть независимыми или встраиваемыми в стены. Ось колонны может располагаться вертикально или под наклоном.

Сделайте двойной щелчок на пиктограмме инструмента Колонна для открытия диалогового окна установки ее параметров.

Для получения дополнительной информации см. “Инструмент Колонна” в справке ArchiCAD.

Показ колонн на плане этажа

Реквизиты представления различных частей колонны на плане этажа (например, поверхности сечения, или линии верхней части) выбираются из всплывающих меню панели

Представление на плане и в разрезе диалога установки параметров колонны.

Используйте панели диалогового окна Инструмент Колонна для установки параметров показа колонны различных 2D- и 3D-окнах.

Характеристики различных составляющих колонны (например, поверхности в сечении или линии верхней части) устанавливаются с помощью всплывающих меню панели

Представление на плане и в разрезе.

Используйте параметры плоскости сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной колонны следует показывать.

Для получения дополнительной информации см. “Плоскость сечения плана этажа (глобальные параметры)” на стр. 157 и“Как показывать отдельные элементы на плане этажа” на стр. 158.

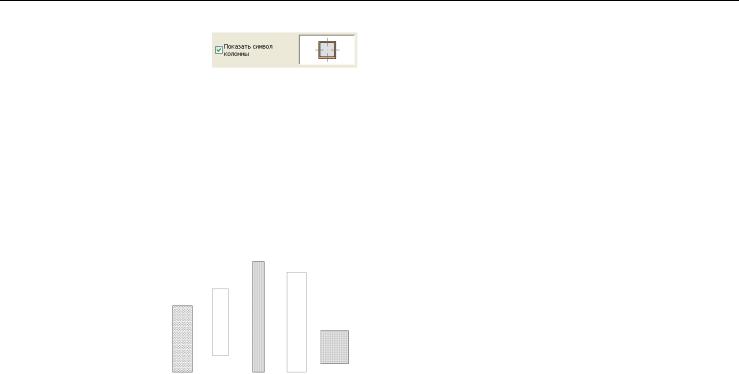

Кросс-символ колонны

Параметры символа колонны на плане этажа (панель

Представлениенапланеивразрезе диалога Параметры колонны) имеют отношение к так

называемомукросс-символуколонны(простойпрямоугольник без кросс-символа либо прямоугольник с диагональю, с двумя диагоналями или с пересекающимися линиями). Показ кросс-символов всех колонн проекта можно активировать или деактивировать с помощью маркера Показать символ колонны

в диалоге команды Документ > Установить модельный вид > Параметры модельного вида.

Для получения дополнительной информации см. “Параметры модельного вида для конструктивных элементов” на стр. 46.

Ядро и облицовка

В разрезах показывается образец штриховки ядра, а в фасадных изображениях колонна представляется только своим контуром.

Реквизиты конструкции ядра и облицовки, а также их внешний вид в

разрезе устанавливаются в панели Представление на плане и в разрезе диалогового окна Параметры колонны.

Независимые колонны

Независимые колонны не изменяют формы стены, они просто высекают ее часть для своего размещения, разрывая при этом необходимые слои стены. Если образцы штриховки слоев стены и колонны совпадают, то разделяющая линия между нимиудаляется. Еслисимволядраколоннысодержитоднуили

две диагональные линии, то контур ядра всегда присутствует, независимо от каких-либо других факторов. На следующем рисунке приводятся варианты колонн для трех ситуаций:

Колонна размещена вне стены

Колонна размещена в многослойной стене

Колонна размещена в однослойной стене

Встраиваемые колонны

Встраиваемаяколоннаможетразорвать тольконесущийслой многослойной стены. Все остальные слои обволакивают колонну.

Обволакивание происходит только если:

•колоннабыларазмещенаспомощьювстраиваемогоспособа построения;

•она пересекает многослойную стену;

•тип многослойной стены имеет обволакивающие слои;

•колонна касается или пересекает несущий слой(и) многослойной стены.

Из приведенного ниже рисунка видно, что в данном случае несущий слой стены ведет себя точно так же, как и для случая независимой колонны. Однако другие слои стены окружают колонну.

Штриховка стены и облицовки не совпадает Штриховка стены и облицовки совпадает

Штриховка стены и ядра совпадает, в ядре символ Х

Штриховка стены и ядра не совпадает, ядро обычное Штриховка стены и ядра совпадает, ядро обычное

Примечание: Криволинейные и многоугольные стены не обволакивают колонн.

Показ колонны в 3D-окна

Панель Модель содержит управляющие элементы представления покрытий колонны в 3D-виде.

В 3D-окне используется единственное покрытие для представления всех поверхностей.

Трехмерное изображение колонн

Колонны, размещенные методом встраивания, наследует покрытие поверхности стены, даже если стена не имеет слоев для обволакивания колонн.

Если поверхность колонны переходит в поверхность стены, перекрытия или другой колонны в одной и той же

3D-плоскости, то на трехмерном изображении линии их стыка удаляются.

Построение колонны

Используйте инструмент Колонна для создания новых колонн в окне плана этажа и в 3D-окне.

Установите требуемые параметры в диалоговом окне Параметры колонны и затем щелчком разместите колонну в проекте.

Для получения дополнительной информации см. “Изменение высоты (3D-окно)” на стр. 120.

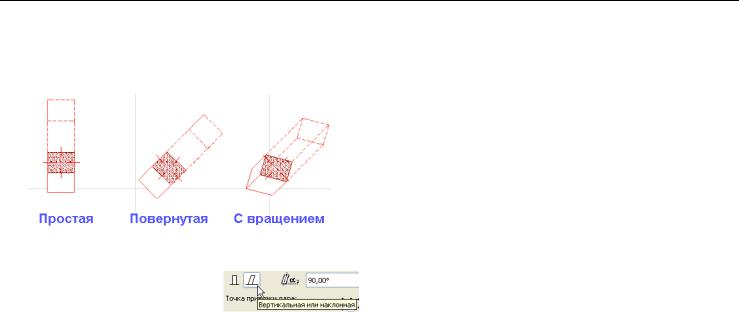

Способы размещения колонн

Имеется три геометрических варианта построения колонн, пиктограммы которых находятся в информационном табло.

•Простая колонна.

Разместите колонну единственным щелчком. Ось колонны проецируется вертикально плану этажа.

•Повернутая колонна. Первым щелчком Вы определяете место расположения точки привязки стены в ее основании, вторым щелчком Вы определяете угол ее поворота вокруг вертикальной оси.

•Простое размещение колонны. Если колонна сложная и/или с наклоном, размещение колонны производится в три этапа. Сначала сделайте щелчок для указания места

расположения колонны. Затем поверните ее вокруг вертикальной оси и сделайте второй щелчок. Наконец, произведите ее вращение вокруг ее собственной оси (то есть установите угол поворота) и следующим щелчком завершите построение.

Построение наклонной колонны

В диалоге установки параметров колонны выберите пиктограмму наклонной колонны и укажите угол наклона в градусах.

Выберите геометрический вариант размещения колонны в информационном табло.

Для получения дополнительной информации см. “Изменение наклонных стен и колонн” на стр. 115.

Колонны и другие элементы

Балки и колонны. Когда балка пересекает колонну, элемент с более низким приоритетом отсекается в 3D-окне.

•Приоритет колонн относительно балок является глобальным параметром, применяемым ко всем колоннам. Он устанавливается в диалоге команды Параметры >

Рабочая среда проекта > Конструктивные элементы.

•Приоритет балок задается в диалоге установки параметров балок (панель Представление на плане и в разрезе).

Стены и колонны. См. разделы Независимые колонны и Встраиваемые колонны.

Крыши и колонны. Верхняя или нижняя часть колонны может быть подрезана крышей.

Для получения дополнительной информации см. “Подрезка элемента под крышу” на стр. 246.

Отношение к зонам. В панели Смета и выносная надпись

диалога Параметры колонный укажите, как колонна ведет себя по отношению к зонам: либо как граница зоны (ограничитель зоны), либо площадь/объем колонны должен вычитаться из зоны, в которой колонна располагается, либо она никак не влияет на зоны.

Дляполучениядополнительнойинформациисм. “Отношениек зонам” на стр. 264.

Балки

Балка - это прямолинейный горизонтальный конструктивный элемент с прямоугольным профилем в сечении. Торцевые поверхности балки расположены вертикально. Они могут быть прямоугольной или сложной формы.

Ось привязки балки

Каждая балка обладает осью привязки (центральная линия), которая служит для точного соединения балок и установления узловых точек и ребер для выбора, перемещения и трансформации балок. Ее направление определяет левую и правую поверхности, относительно которых накладываются покрытия в панели Модель диалога Параметры балки.

Направление оси привязки следует за перемещением курсора при построении балки. (Чтобы балка содержала стрелку, указывающую направление оси, включите команду-переключатель Вид > Параметры вывода на экран > Скрывать сопряжение стен и балок.)

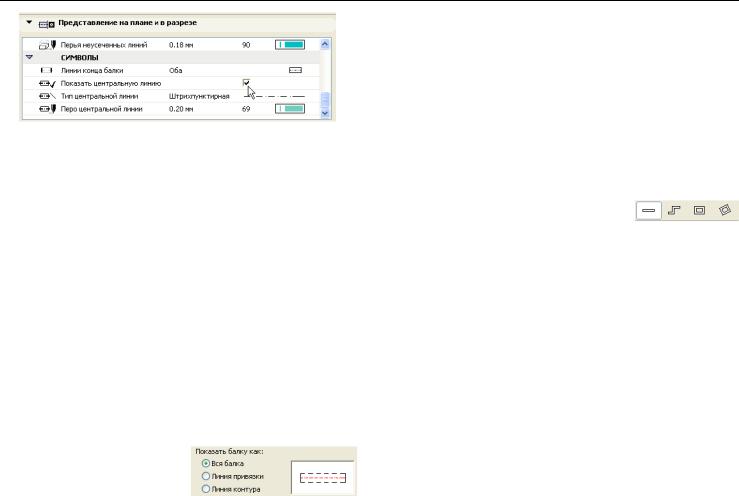

Чтобы показать или спрятать ось привязки (центральную линию) любой отдельной балки, воспользуйтесь маркером

Показать центральную линию в панели Представление на плане и в разрезе > Символы диалогового окна Параметры балки.

Представление балки на плане этажа

При построении балки с помощью ее инструмента ArchiCAD создает балку на плане этажа согласно установкам, произведенным Вами в Инструмент Балка. Эти параметры определяют индивидуальную структуры балки, а также ее реквизиты штриховки и линий.

Характеристики различных составляющих балки (например, поверхности в сечении или линии верхней части) устанавливаются с помощью всплывающих меню панели

Представление на плане и в разрезе.

Используйте параметры плоскости сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной балки следует показывать.

Для получения дополнительной информации см. “Плоскость сечения плана этажа (глобальные параметры)” на стр. 157 и“Как показывать отдельные элементы на плане этажа” на стр. 158.

Глобальные параметры воспроизведения балки

ВдиалогекомандыДокумент>

Установить модельный вид > Параметры модельного вида

значение параметра Показать балку как применяется

глобально ко всем балкам проекта. Предоставляемые варианты позволяют показать балки полностью, либо только их линии привязки, либо только контуры.

Построение балки

Определите характеристики балки в диалоге установки ее параметров.

Для получения дополнительной информации см. “Инструмент Балка” в справке ArchiCAD.

После установки необходимых параметров балок в описанном выше диалоговом окне Вы можете приступить к построению балок.

Новые балки могут строиться на плане этажа и в 3D-окне.

Геометрические варианты построения балок

Имеется четыре геометрических варианта построения балок.

Выберите один из них в информационном табло.

•Отдельная балка. Этот вариант позволяет создать балку двумя щелчками в оконечных точках ее линии привязки.

•Многосекционная балка. Этот геометрический вариант позволяет строить последовательность сопряженных балок с автоматически совпадающими оконечными точками осей, как и метод построения многосекционных стен. Процесс построения таких балок совпадает с методом построения многосекционных стен.

В многосекционной балке можно создавать только прямолинейные секции. Построение многосекционной балки завершается двойным щелчком в последней точке.

•Прямоугольная балка. Создает четыре балки с соединяющимися концами и расположенными вдоль осей X и Y. Построение осуществляется проведением диагонали прямоугольника.

•Повернутый прямоугольник балок. Этот вариант аналогичен построению повернутого прямоугольника стен. Он создает четыре балки с соприкасающимися вершинами. Первая сторона прямоугольника определяется двумя щелчками в ее конечных точках, а перпендикулярные к ней стороны - последующим третьим щелчком.

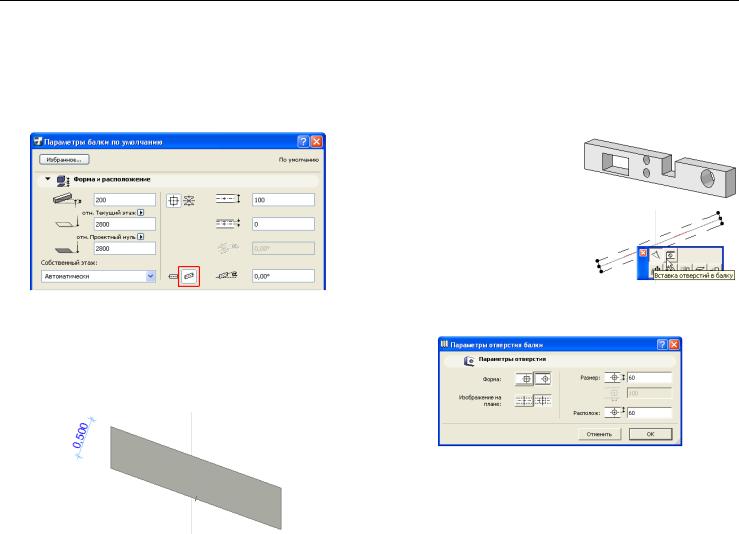

Построение наклонной балки

Для создания наклонной балки выберите ее вариант в диалоге Параметры балки или в информационном табло.

При этом становится доступным поле угла наклона балки. Угол наклона должен быть между -89° и +89° и измеряется относительно начальной точки балки. Балка наклоняется в вертикальной плоскости, определяемой ее осью.

Наклонная балка размещается точно так же, как и горизонтальная. 3D-тело наклонной балки строится таким образом, что высота ее сечения, вырезанного плоскостью, перпендикулярной наклонной оси, будет постоянной в любой точке (и равно значению высоты балки). На рисунке ниже высота балки установлена в 500 мм в диалоге установки ее параметров.

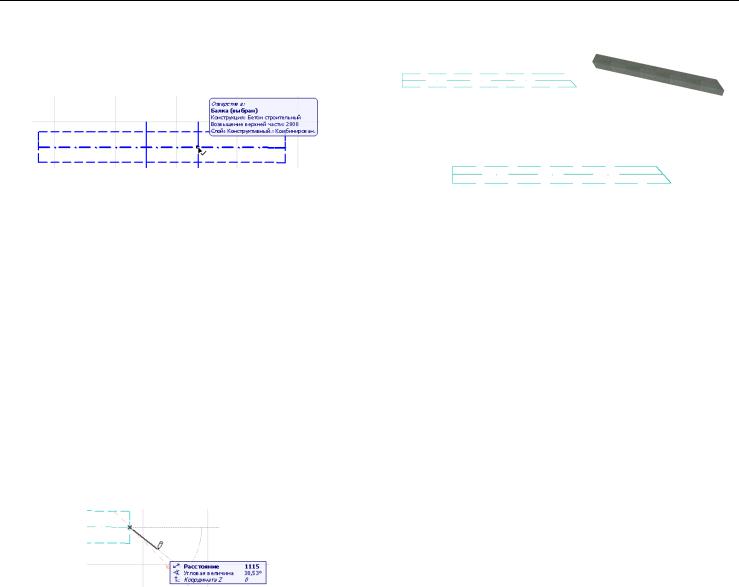

Создание отверстия в балке

Все типы балок могут содержать отверстия. Отверстия могут быть круглые и прямоугольные. В одной балке можно сделать много отверстий различной формы и размера.

Отверстия определяются после построения балки. Геометрические характеристики отверстия определяются в панели Отверстие.

Выберите необходимую балку и убедитесь, чтоактивнымявляется инструмент Балка.

Напланеэтажасоздайтеотверстие посредством щелка на линии привязки балки. Появляется локальная панель с возможными вариантами редактирования. Выберите пиктограмму отверстия.

Открывается диалоговое окно Параметры отверстия балки, в котором задаются характеристики отверстия.

Нажмите ОК для подтверждения произведенных установок; отверстие сразу же появляется в балке.

В 3D-окне доступ к локальной панели производится щелчком курсором-мерседесом на верхней поверхности выбранной балки.

Выбор и изменение отверстий

Если Вам необходимо построить несколько отверстий с различными параметрами, то можете поступить следующим

образом: растиражируйте существующее отверстие в необходимом количестве и после этого настройте параметры каждого из отверстий индивидуально. Для выбора отверстия убедитесь, что выбран инструмент Балка, и затем произведите Shift-щелчок в центре отверстия.

Отметим, что только одно выбранное отверстие можно редактировать одновременно, однако, если выбрана балка, то можно редактировать все отверстия.

Для изменения формы и размера отверстия используйте управляющие элементы в диалоге Параметры балки или в информационном табло. Расположениеотверстиятакжеможет быть изменено графически. На плане этажа выбранные отверстия могут перемещаться вдоль балки. В 3D-виде локальная панель также предоставляет вариант перемещения отверстий вверх и вниз.

Изменение угла наклона торцов балки

Для получения торцов под произвольным углом к стороне балки, воспользуйтесь следующей процедурой.

1Постройте балку.

2Установите нулевую толщину балки в диалоге установки ее параметров, чтобы построить вторую (виртуальную) балку.

3Постройте балку с нулевой толщиной, начиная с конца оси привязки первой балки и под необходимым углом, как это показано на рисунке ниже.

4Щелчком завершите построение балки нулевой толщины и посмотрите результат в 3D-окне.

5На плане этажа дорисуйте прямолинейный отрезок, чтобы закрыть образовавшийся зазор.

Балки и другие элементы

Приоритет пересечения балок

Приоритет пересечения балок устанавливается с помощью ползунка Приоритет балки в панели Представление на плане и в разрезе диалога установки параметров балок

Для получения дополнительной информации см. “Панель балки Представление на плане и в разрезе” в справке ArchiCAD.

Когда балки пересекаются со стенами или колоннами, элементы с меньшим приоритетом будут вырезаны в 3D-окне, то есть пересекающаяся часть будет удалена. Элемент с более высоким приоритетом останется нетронутым. Это также относится к вычислению объемов.

Примечание: Приоритет колонн относительно балок является глобальным параметром и устанавливается в диалоге команды Параметры > Рабочая среда проекта > Конструктивные элементы.

Перекрытияибалки. Балкивсегдавырезаютперекрытия при их пересечении в пространстве (при условии, что их слои принадлежат одной и той же группе приоритета пересечения). Это можно увидеть в 3D-окне и это учитывается при вычислении объемов.

Крышиибалки. Балкимогутподрезатьсякрышамикомандой

Подрезать под крышу.

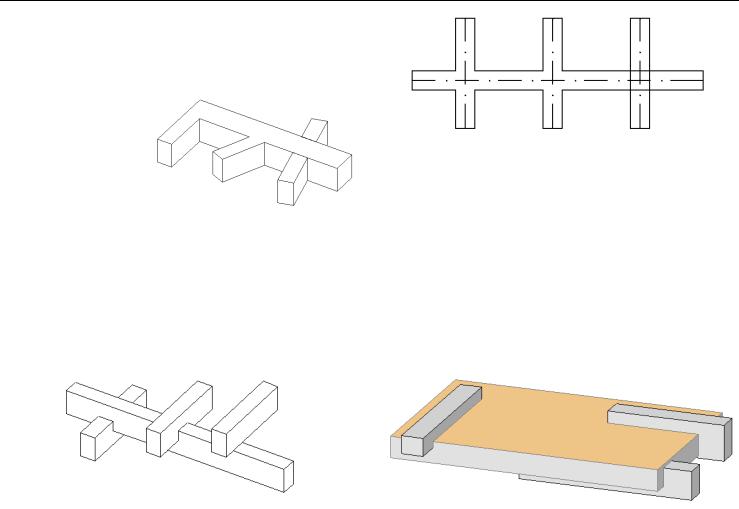

Автопересечение балок с другими балками

КогдабалкапересекаетдругиебалкиArchiCAD автоматически строит чистое "бесшовное" пересечение балок и Т- или Г-образное сопряжение, если выбрана команда Параметры >

Автопересечение.

Если один конец соединяющейся балки оказывается внутри контура другой балки, то расположение конца первой балки будет автоматически изменено таким образом, чтобы ее ось привязки

встретилась с осью привязки второй балки. Внешний вид в 3D также будет “чистым” при условии, что балки имеют одинаковый приоритет пересечения.

Пересечение балок также подвергается механизму чистого сопряжения, если они пересекаются или сопрягаются, находясь на различном возвышении. Если же балки проходят мимо друг друга в пространстве, без пересечения их линий привязки, их соединение на плане этажа будет "чистым" в зависимости от их приоритетов пересечения.

Соединение балок в 3D-окне

Для улучшения внешнего вида соединения балок в 3D-окне, особенно когда примыкающие стены имеют разную высоту,

отметьте маркер Улучшенные соединения для стен и балок в диалоге команды Параметры > Рабочая среда проекта > Конструктивные элементы. В этом случае результаты

3D-соединений будут представлены правильно. Пересечения сложных балок всегда производятся таким образом, как если бы этот маркер был отмеченным.

Активирование этого маркера может приводить к замедлению построения 3D-изображений. Если в проекте пересекаются только простые балки, имеющие одинаковое возвышение, то можно оставить маркер не отмеченным, чтобы повысить производительность выполняемых вычислений.

Примечание: Сопряжение балок действует даже в том случае, когда некоторые из соединяемых элементов находятся в спрятанных слоях. Однако, если пересекающиеся балки находятся на слоях с различными

группами пересечения слоев, то пересечение балок не произойдет.

Для получения дополнительной информации см. “Создание и использование комбинаций слоев” в справке ArchiCAD.

Размещение стен/колонн/балок со сложными профилями

Про элементы сложного профиля

Если тяжело "приспособить" стандартный конструктивный элемент к существующим потребностям или Вам не удалось найти требуемый конструктивный элемент в библиотеке, Вы можете воспользоваться профильными стенами, колоннами и балками, называемыми также сложными профилями.

Сложные профили - это предварительно определенные и специально определенные стены, колонны и балки, которые могут редактироваться вручную для получения требуемых форм.

Например, ниже приведено изображение криволинейной стены,

к которой применен профиль Стена кирпичная с основанием.

Элемент сложного профиля представляет собой сложный профиль в поперечном сечении, который "выдавлен" перпендикулярно плоскости профиля. Для размещения сложного элемента Вы можете воспользоваться

предварительно определенным профилем или его модификацией, либо создать новый.

Оперирование сохраненным элементом сложного профиля производится как и любым реквизитом элемента стены, колонны и/или балки. Сохраненные профили появляются в диалоговом окне установки параметров соответствующего инструмента. С другой стороны, Вы можете однократно применить специальный профиль к любому выбранному элементу в окне модели без необходимости его сохранения как реквизита.

ArchiCAD предоставляет несколько предварительно определенных элементов профилей для этих инструментов. Для их использования поступите следующим образом:

•Откройте диалоговое окно установки параметров стены (колонны, балки).

•Выберите профильную стену в панели Форма и расположение.

•Раздел Конструкция в панели Представление на плане и в разрезе включает всплывающее меню Профиль, которое предоставляет возможность выбрать один из запомненных профилей для текущего элемента. Это меню также содержит рисунок предварительного просмотра профиля для его визуального анализа.

•Выберите требуемый профиль, настройте его параметры, как и любого другого элемента.

•Сделайте щелчок на плане этажа для размещения элемента.

После размещения элемента сложного профиля Вы можете изменять его графически на экране, как и другие конструктивные элементы.

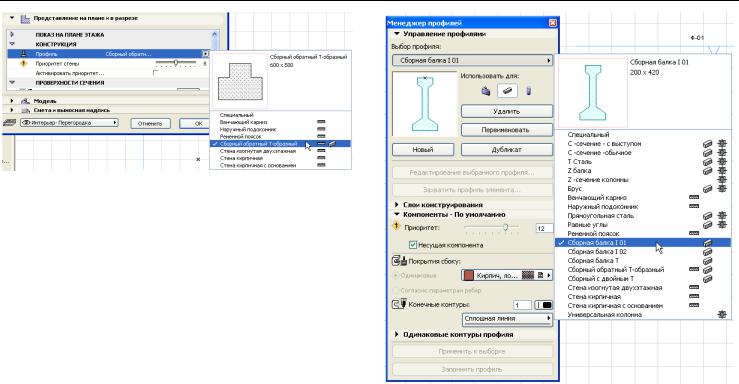

Создание или редактирование элементов сложного профиля

Выберите команду Конструирование > Сложные профили >

Менеджер профилей. Откроется одноименное диалоговое окно.

Управление профилями. В зависимости от того, что Вы предполагаете предпринять, выберите соответствующую команду в разделе Управление профилями.

•Для создания нового профиля нажмите кнопку Новый.

•Для создания нового профиля на основе существующего: выберите существующий профиль и нажмите кнопку

Дубликат.

•Для создания нового профиля на основе формы выбранной стены, балки или колонны в активном окне модели,

нажмите Захватить профиль элемента в менеджере профилей (или выберите команду Захватить профиль выбранного элемента в контекстном меню элемента, выбранного в окне модели).

•Для редактирования существующего профиля выберите его и нажмите Редактировать выбранный профиль.

Открывается окно Редактор профилей. В этом окне Вы чертите или редактируете поперечное сечение элемента профиля, используя доступные чертежные 2D-инструменты.

Воспользуйтесь инструментом Штриховка для вычерчивания поперечного сечения сложного профиля необходимой формы, используя традиционные 2D-приемы.

Поперечное сечение профиля может содержать много фигур; они будут сохранены вместе как единый профиль.

Указываемое в редакторе профилей началокоординат является важной точкой привязки: если элементом сложного профиля является стена, то начало координат представляет расположение линии привязки стены. В случае колонн и балок начало координат представляет расположение оси элемента. Вы не можете переместить это начало, однако можно переместить форму профиля таким образом, чтобы он правильно располагался относительно начала координат.

Всостав сохраняемого профиля включаются только узловые точки и фигуры, нарисованные инструментом Штриховка в окнередакторапрофилей. Другие2D-элементы, используемыев окне редактора профилей (линии, дуги, размеры и т.д.), могут использоваться как временные вспомогательные средства построения профиля; они не оказывают никакого влияния на результирующий внешний вид сложного профиля при его размещении в модели. (Элементы этих вспомогательных средств располагаются на слое конструирования Черчение; более подробная информация приведена далее.)

Вменеджере профилей кнопки Использовать для, как и аналогичные кнопки в диалоговых окнах установки параметров реквизитов, указывают, какие именно инструменты ArchiCAD можно будет использовать для размещения текущего профиля.

Оставшиеся параметры менеджера профилей становятся доступными, только если открыто окно редактора профилей.

Слои конструирования. Этот раздел менеджера профилей содержит список слоев, которые используются в редакторе профилей, вместе с их параметрами.

Выбраннымявляетсяслойактивногоинструмента. (Например, если выбран инструмент Узловая точка или Штриховка, то выделен слой Конструкция; все элементы слоя Конструкция сохраняются в качестве составных частей профиля.)

Все другие 2D-элементы этого окна размещаются на слое Черчение; они могут быть сохранены в составе профиля, однако не будут видны в размещенном профиле.

Примечание: Элементы размеров, используемые в окне редактора профилей, не сохраняются вместе с профилем; они используются только как вспомогательные средства.

Параметры Показать/Спрятать слоев конструирования влияют только на окно редактора профилей.

Горизонтальное растяжение и Вертикальное растяжение (в

списке слоев конструирования) являются факультативными реквизитами профиля. Отметьте эти маркеры, чтобы включить параметр растяжения в одном из этих направлений или в обоих. Если Вы не включите эти параметры, то не сможете растянуть или изменить размеры поперечного сечения результирующего профиля при его размещении на плане этажа

Если горизонтальное/вертикальное растяжение включено, то в окне редактора профилей появляются штриховые линии, указывающие направления, в которых можно производить растяжение. В окне редактора профилей можно перемещать эти линии, как и любые другие чертежные элементы, в любое место профиля; они служат в качестве "манипуляторов" растяжения (изменения размеров) результирующего элемента профиля при его размещении в модели.

Если Вы включите Привязка проема (в списке слоев конструирования), вокнередакторапрофилейпоявитсялиния, представляющая линию привязки, относительно которой будут располагаться окна/двери после размещения на плане этажа этого профиля стены. При необходимости отредактируйте расположение этой линии, как и любых других линий, чтобы онасоответствовала форме профиля в том смысле, что проемы будут размещаться в нужном месте. Если Вы не включите параметр Привязка проема, окна и двери будут размещаться вдоль ограничивающего прямоугольника элемента профиля.

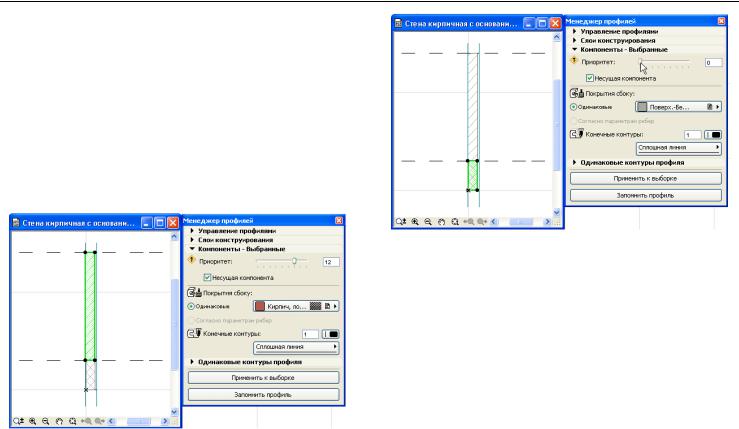

Оставшиеся управляющие элементы менеджера профилей позволяют произвести точную настройку внешнего вида

каждой из компонент элемента профиля в окне разрезе/фасаде и в 3D-окне и рекомендуются для опытных пользователей.

Для получения дополнительной информации см. “Диалоговое окно Менеджер профилей” в справке ArchiCAD.

См. также “Изменение элементов со сложным профилем” на стр. 117.

Сохранение или применение измененных сложных профилей

Нажмите кнопку Запомнить профиль для придания профилю имени и его сохранения.

Если запомненный профиль является измененной версией существующего профиля, и Вы его не переименовали, то произведенные изменения будут применены ко всем элементам профиля этого типа, которые размещены на плане этажа.

Если Вы не хотите запоминать профиль, а только применить его к выбранному элементу модели, нажмите кнопку Применить к выбранному. Выбранный элемент преобразуется в элемент профиля.

Несохраненный профиль обладает именем Специальный до момента его сохранения.

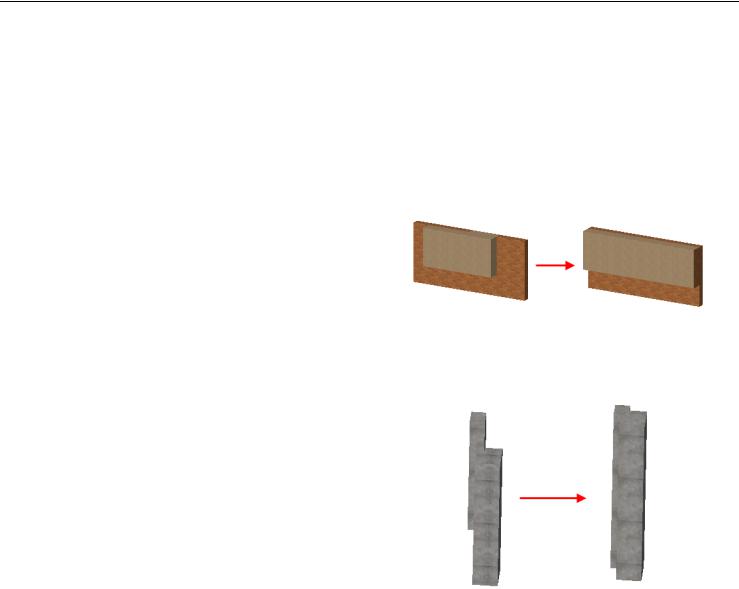

Создание сложных профилей из параллельных элементов

Быстрым способом создания сложного профиля является использование команды Конструирование > Сложные профили > Объединить стены/колонны/балки.

Для использования этой команды начертите несколько стен, колонн или балок в окне модели. Элементы должны быть одного типа и быть параллельными друг другу.

Выполнение команды приведет к созданию нового элемента профиля, который заменит исходные элементы. Длина нового элемента профиля будет равна длине самого длинного исходного элемента; он также наследует реквизиты этого исходного элемента, а также любые его проемы.

По умолчанию новый профиль получает имя “Специальный”, однако его можно открыть в редакторе профилей, изменить и переименовать.

Для объединения двух или более параллельных прямолинейных стен выберите команду Объединить стены. Стены станут одинаковой длины, а поперечное сечение результирующейстены будет представлять собойобъединение поперечных сечений всех стен. Тела двух стен не должны касаться, они должны располагаться на расстоянии друг от друга. Эта команда действует только для прямолинейных стен (вертикальных, наклонных, наклонных с двух сторон, профильных). Она не работает с трапецеидальными, многоугольными и криволинейными стенами.

Команда Объединить колонны позволяет объединить две или более колонны, оси которых параллельны друг другу. Если это условиеудовлетворяется, могутобъединятьсявсетипыколонн (вертикальные, наклонные, профильные). Одновременно можно объединить более двух колонн.

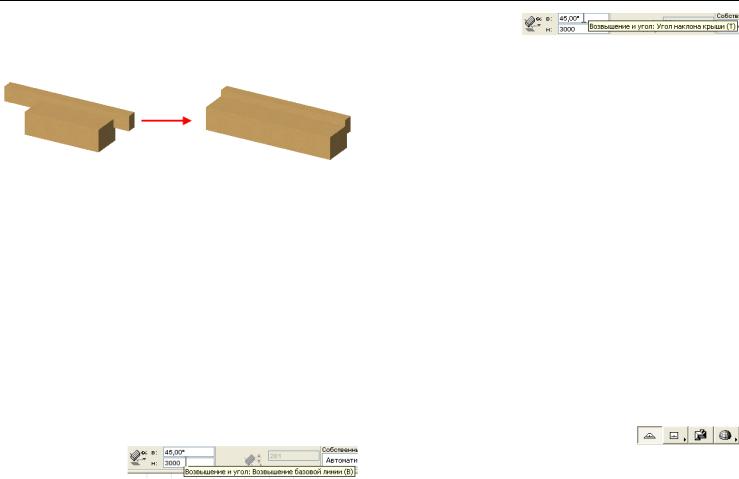

Воспользуйтесь командой Объединить балкидля объединения двух или более балок, оси которых параллельны друг другу. Если это условие удовлетворяется, могут объединяться все типы балок (горизонтальные, наклонные, профильные).

Для получения дополнительной информации см. “Диалоговое окно Менеджер профилей” в справке ArchiCAD.

Крыши

Про крыши

Крыши ArchiCAD могут использоваться для создания стандартных и абстрактных 3D-фигур, удовлетворяющих разнообразным требования.

Возвышение крыши измеряется согласно возвышению ее базовой линии - горизонтальная не выводимая на печать линия, которая рисуется при построении крыши.

В большинстве случаев базовая линия крыши должна совпадать с линией привязки стены или контуром перекрытия.

Примечание: Вы можете спрятать все базовые линиикрыш с помощью соответствующей команды в подменю Вид >

Параметры вывода на экран.

Возвышение базовой линии крышиприводитсяв

ее информационном табло (значение параметра “Н”). Это то же значение, что и Абсолютная высота основания крыши в диалоговом окне установки ее параметров.

Угол наклона крыши (или ее скат) измеряется относительно ее базовой линии.

Значение ската крыши также приводится в информационном

табло (значение параметра “В”).

См. также “Изменение угла наклона крыши” на стр. 244.

Чтобыболееточноразмещатьэлементы, можновоспользоваться командой Привязать к крыше для размещения дополнительных элементов на поверхности крыши.

Показ крыш

Характеристики различных составляющих крыши (например, поверхности в сечении или линии верхней части) устанавливаются с помощью всплывающих меню панели

Представление на плане и в разрезе.

Для получения дополнительной информации см. “Инструмент Крыша” в справке ArchiCAD.

Используйте параметры плоскости сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной крыши следует показывать.

Для получения дополнительной информации о показе крыш на плане этажа см. “Как показывать отдельные элементы на плане этажа” на стр. 158.

Для крыш показ их на плане этажа по умолчанию принимает значение Сечение и верх.

Геометрические варианты построения крыш

Имеется шесть геометрических вариантов, позволяющих строить крыши простых и сложных форм. Пиктограммы этих вариантов находятся в

информационном табло. Этими геометрическими вариантами являются следующие: многоугольная крыша, прямоугольная крыша, прямоугольная крыша с поворотом, скатная многоярусная крыша, куполообразная крыша, сводчатая крыша. Обратим Ваше внимание, что в информационном табло одновременно видны только четыре пиктограммы геометрических вариантов. Доступ к остальным двум

пиктограммам можно получить, нажав небольшую стрелку в нижней части некоторых из имеющихся пиктограмм.

После установки необходимых характеристик крыши в диалоговом окне установки параметров крыш Вы можете приступить к построению крыш. Новые крыши могут строиться на плане этажа и в 3D-окне, хотя некоторые из возможностей в чем-то отличаются или имеют ограниченные возможности.

Привязка новых элементов к крыше

Привязка - это механизм, позволяющий Вам размещать элементы типа стен, колонн, балок и объектов относительно возвышения крыши.

Для получениядополнительнойинформациисм. “Привязка” на стр. 106.

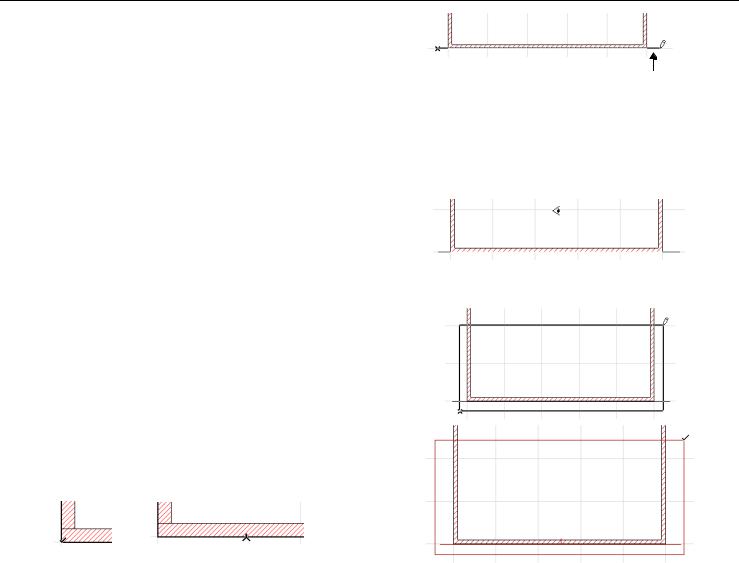

Построение простой крыши на плане этажа

Выберите один из первых трех геометрических вариантов в информационном табло (многоугольная, прямоугольная, прямоугольная с поворотом), затем двумя щелчками определите расположение базовой линии. При построении прямоугольнойкрышиее сторонырасполагаются параллельно линиям сетки.

В большинстве случаев базовая линия крыши должна совпадать с линией привязки стены или контуром перекрытия.

Изменение формы курсора с жирной галочки на жирный знак мерседеса при его позиционировании на линии привязки стены или с обычной галочки на обычный знак мерседес при его позиционировании на стороне перекрытия является хорошим визуальным ориентиром для начала построения базовой линии крыши.

1 Начертите базовую линию.

Базовая линия

2После того, как Вы определите базовую линию, произойдет изменение формы курсора - появится новый курсор в виде глаза. Щелкните этим курсором с той стороны базовой линии, в направлении которой происходит подъем плоскости крыши (или ее спуск, если было указано отрицательное значение угла подъема ската крыши).

3Теперь Вы можете определить контуры крыши, указывая щелчками положение вершин ее многоугольника.

Построение простой крыши в 3D-окне

1Выберите сначала инструмент построения крыш, а затем одну из первых трех пиктограмм геометрического варианта (многоугольник, прямоугольник, повернутый прямоугольник) в информационном табло. Затем укажите плоскость крыши щелчками в трех точках. ArchiCAD автоматически простроит для вас базовую линию.

2Наконец, приступите к построению контура крыши, последовательно указывая его вершины. При возврате к первой вершине появится курсор-молоток. Щелчком завершите построение многоугольника крыши. На основании построенного многоугольника ArchiCAD сгенерирует крышу.

Построение скатной ярусной или криволинейной крыши

Выбрав вариант скатной ярусной крыши , Вы можете построитькрышусмногоугольникомвоснованииисомногими ярусами скатов по каждой из сторон многоугольника. Все скаты одногоярусаимеютодинитотжеуголнаклона. Привыбранной команде Редактор > Группирование > Автогруппирование все создаваемые скаты будут автоматически группироваться.

Процесспостроенияскатнойярусной крышиодинитотжекак на плане этаже, так и в 3D-окне.

Сначала нарисуйте многоугольник только с прямымисторонами. Темсамым Вы определяете базовые линии скатов будущей крыши. После определения многоугольника появляется диалоговое окно

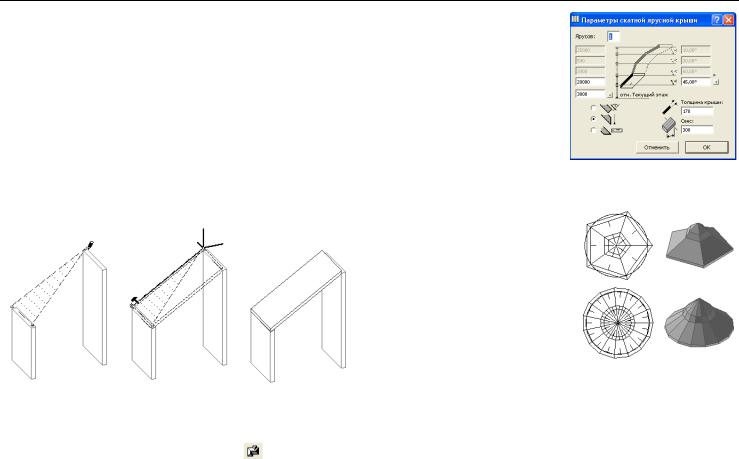

Параметры скатной ярусной крыши.

Окончательный контур крыши определяется на основании

значения параметра Свес, которое добавляется в качестве смещения к базовым линиям.

Крыша может иметь не более 4 ярусов. В диалоге можно установить угол наклона и высотускатовкаждогояруса. Для создания скатных ярусных крыш с произвольной криволинейной формой в основании, сначала нарисуйте требуемую форму 2D-инструментами, затем с помощью волшебной палочки определите многоугольник

базовыхлиний. Убедитесь, чтопривыполненииэтойоперации был выбран вариант скатной ярусной крыши.

Примечание: Для определения формы скатов ArchiCAD использует алгоритм роста кристаллов при любом многоугольнике в основании. Высота, определяемая в диалоге, рассматривается как максимально допустимая. Если при построении очередного ската вверх окажется, что он достиг другого ската, то его построение прекращается. Если построены все ярусы, а скаты крыши не сходятся вверху, строится горизонтальный скат. После построения крыши все ее части можно редактировать индивидуально.

Построение куполообразной крыши

Для построения купола выберите геометрический вариант куполообразной крыши в информационном табло. Крыши этого вида состоят из совокупности отдельных скатов. При выбранной команде Редактор > Группирование >

Автогруппирование все создаваемые скаты автоматически группируются. Процесс построения куполов один и тот же как на плане этаже, так и в 3D-окне.

Первыйщелчокопределяетцентрдугикупола. Второйщелчок задает начальную точку контура крыши, а третий - конечную. Двойной щелчок на начальной точке приводит к построению купола с окружностью в основании.

После определения контура купола выводится диалоговое окно Параметры куполов.

В верхнем окошке редактирования задается высота купола по его центру. По умолчанию задается максимально допустимое значение, то есть высота полусферы. Указывая меньшее значение, Вы сжимаете купол.

Во втором окошке задается возвышение основания купола. Ниже задается количество сегментов по горизонтали и вертикали, из которых будет состоять купол. Ограничение на количество сегментов: по

горизонтали - 90, по вертикали - 360. В самом нижнем окошке задается толщина крыши перпендикулярно ее поверхности. Возможными вариантами являются: вертикально, горизонтально и перпендикулярно. После построения купола каждый из его скатов редактируется индивидуально.

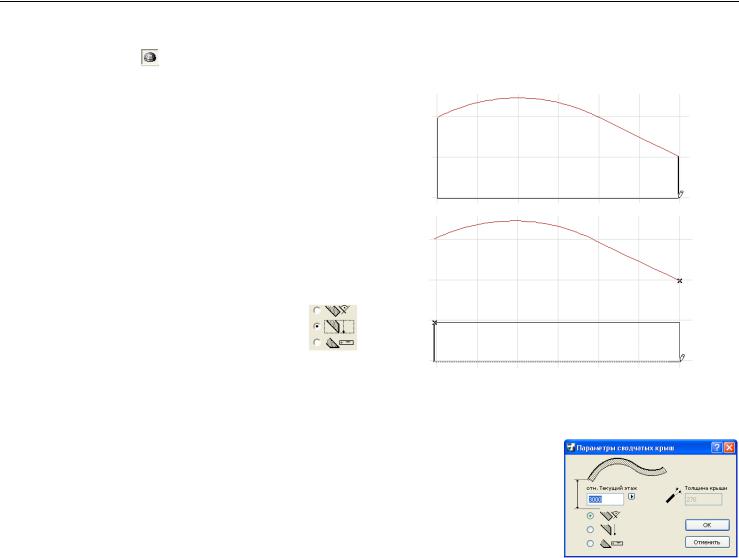

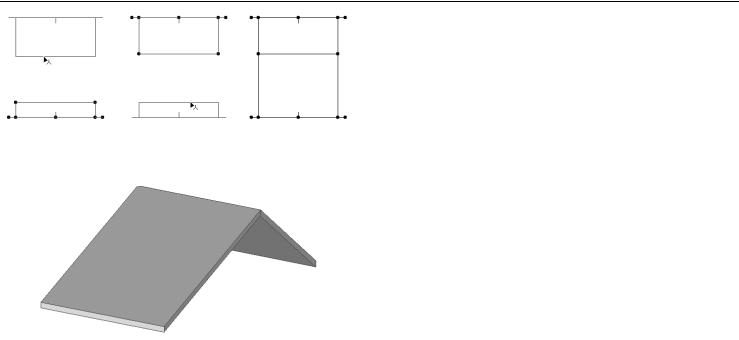

Построение сводчатой крыши

Сводчатаякрышаможетбыть построенанаплане этажа и в 3D-окне, однако при этом используются различные операции. Кривая, вычерчиваемая на плане, интерпретируется как кривая крыши в сечении. После выбора варианта сводчатойкрышиначертитепоследовательностьдуг(вытакже можете воспользоваться для этих целей волшебной палочкой) и сделайте двойной щелчок по завершению. После определения профиля появляется растягивающийся

прямоугольный контур, концы которого соединены с концами кривой. Стороны, соединенные с кривой, определяют направление будущей крыши вдоль ее длины, а перпендикулярная к ним прямая - положение одной из ее боковых сторон.

Первым щелчком фиксируется боковая сторона и, тем самым, начало крыши. Второй щелчок определяет конец крыши (и естественно ее длину). Открывается диалоговое окно

Параметры сводчатых крыш.

Здесь Вы можете установить характеристики сводчатой крыши.

Установите возвышение основаниякрыши, уголсрезов торца крыши и, если используется однослойная крыша, ее толщина. Нажмите кнопку ОК или Отменить.

После построения крыши все ее скаты редактируются индивидуально. При выбранной команде Редактор >

Группирование > Автогруппирование все создаваемые скаты будут автоматически группироваться. Кривая, построенная на плане этажа, в 3D-окне представляется в виде крыши.

Примечание: ArchiCAD позволяет строить только такие крыши, на скаты которых "падает" строго вертикальный дождь. Это предотвращает построение “опрокидывающихся” или самопересекающихся крыш. Это также означает, что одна и та же кривая является допустимой при одном угле прямоугольного контура и недопустимой при другом. Это объясняется тем, что форма крышиопределяетсянетолькокривойпрофиля, изкоторого строится крыша, но и углом прямоугольного контура, с которым она связана. Точки начала и конца крыши должны быть определены таким образом, чтобы толстая линия растягивающегося прямоугольного контура не пересекала исходную кривую профиля крыши.

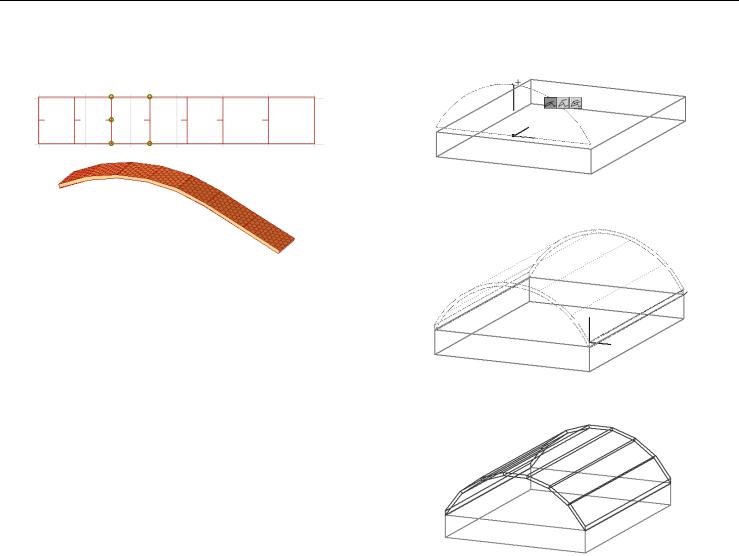

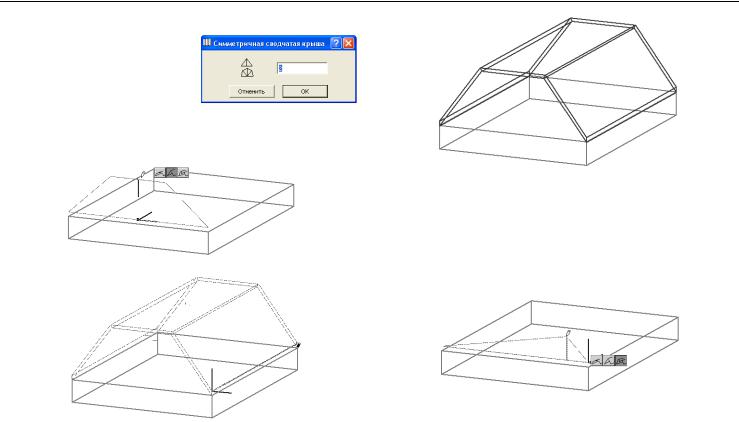

Имеется три варианта построения сводчатой крыши в 3D-окне: скругленная, симметричная и крыша неправильной формы.

Начертитепервуюсторонуоснованияпрямоугольногоконтура крыши на необходимом возвышении. Появится локальная панель. Три ее пиктограммы соответствуют различным методам построения.

Скругленная крыша

Для построения скругленной крыши: Выберите первую пиктограмму.

Перемещая курсор, определите высоту крыши в сечении и сделайте щелчок.

Перемещением курсора определите длину крыши и щелчком завершите построение крыши.

Перемещением курсора определите длину крыши и щелчком завершите построение крыши.

Определите форму крыши в секущей плоскости, произведя столько щелчков, сколько Вы хотите создать плоскостей крыши. Двойным щелчком завершите фиксацию плоскостей крыши.

Перемещением курсора определите длину крыши и щелчком завершите построение крыши.

•Измените угол наклона крыши в информационном табло или в диалоге установки параметров крыши.

•В 3D-окне выберите крышу, затем выберите пиктограмму

Изменение угла наклона крыши в локальной панели и графически установите угол наклона (или введите угол наклона в табло слежения).

•На плане этажа или в 3D-окне выберите крышу, сделайте Ctrl+щелчок в любом месте поверхности крыши, откроется диалоговое окно Возвышение крыши. Введите числовое значение в верхнее поле: это возвышение плоскости крыши в той точке, в которой Вы сделали щелчок для открытия этого диалога. Изменение этого значения имеет тот же эффект, что и изменения угла наклона крыши.

Создание отверстия в крыше

1Выберите плоскость крыши.

2При активном инструменте Крыша начертите новый контур внутри границы крыши. Этот новый контур будет воспринят как отверстие в крыше.

Примечание: Если Вы построили отверстие, которое выходит за пределы контура перекрытия или пересекается с другим отверстием, тоArchiCAD выдаст предупреждающее сообщение, однако отверстие все же будет построено.

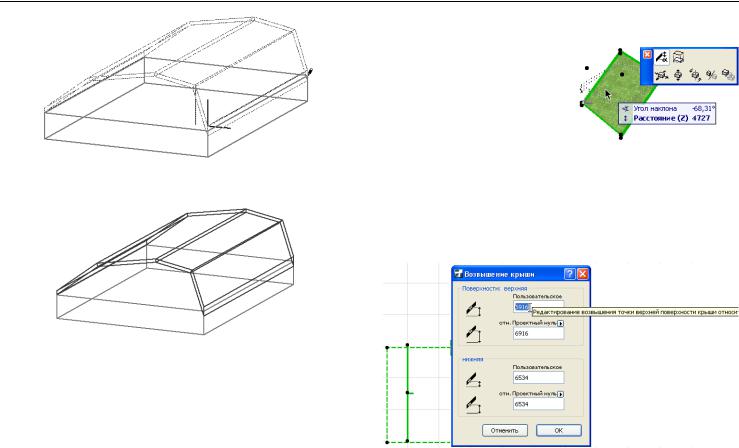

Изменение угла наклона крыши

После построения крыши и выбора ее Вы можете изменить угол ее наклона несколькими способами.

Создание линий в плоскости крыш

Команда Конструирование > Линии в плоскости крыш

позволяет разместить линии на выбранной крыше на высоте, указанной в одноименном диалоговом окне.

Используйте это диалоговое окно для определения линий в плоскости крыш.

Сверху крыш/Снизу крыш. Пара альтернативных кнопок, расположенных в верхней части диалога, позволяет указать на какой из поверхностей скатов выбранных крыш, верхней или нижней, должны располагаться линии.

Указание высоты линий. В окошках редактирования, расположенных в средней части диалога, указывается высота расположения линий относительно нулевого уровня проекта ли текущего этажа.

Опускать линии за пределами крыш. При отметке этого маркера, те из них, которые оказываются расположенными за пределами многоугольника крыши, представленного на плане этажа, не будут наноситься.

Если маркер не отмечен, то вычерчиваются все линии. В этом случае линии, расположенные за пределами многоугольника крыши, будут иметь длину, совпадающую с длиной базовой линии той крыши, которой они принадлежат.

Группировать с крышей. При отметке этого маркера линии будут сгруппированы с крышей, которой они принадлежат.

Примечание: Маркер группирования с крышей не будет доступным, если выбрана команда Редактор >

Группирование > Временно разгруппировать.

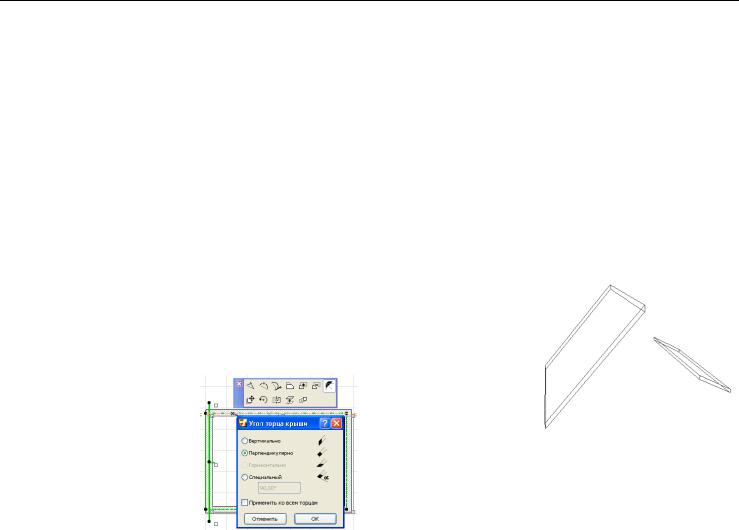

Установка специального угла торца крыши

Для настройки угла среза торца крыши выберите крышу и сделайте щелчок не ее стороне курсором-мерседесом. Появится локальная панель. Выберите в ней пиктограмму Установление угла торца крыши для открытия диалогового окна Угол торца крыши.

Укажитетребуемыйспециальный угол. (В результате для угла наклона торца крыши в панели

Модель диалогового окна установки параметров крыши будет активирована кнопка Специальный.) ArchiCAD дает

возможность указать один и тот же угол среза для всех торцов ската крыши. Но при продлении скатов до их пересечения может оказаться, что они соединяются неправильно, хотя на плане этажа они соприкасаются. В связи с этим предоставляется возможность указать способ соединения таких скатов. Для этого выберите все соприкасающиеся плоскости крыши, затем выберите инструмент построения крыш, установите курсор на их общем ребре - коньке и нажмите кнопку мышки.

Примечание: Эта возможность применима только в том случае, когда крыша отсекается другим элементом крыши.

Пересечение плоскостей крыш

Кроме гибких средств редактирования очертаний крыши в плане, ArchiCAD предоставляет также в Ваше распоряжение средства, облегчающие управление их взаимным расположением в трехмерном пространстве.

Чтобыпродлитьэтискаты до их пересечения:

Выберите на плане этажа нижний скат и сделайте

Ctrl-щелчок (Windows)

или Cmd-щелчок (Mac) на верхнем ребре второго ската при выбранном инструменте Крыша.

Затем выберите другой скат и сделайте

Ctrl-щелчок (Windows) или Cmd-щелчок (Mac) на верхнем ребре нижнего ската (при выбранном инструменте Крыша).

Скаты будут продлены до их пересечения.

Продление верхних ребер скатов до их пересечения на плане этажа означает, что на 3D-изображении они действительно будут соприкасаться.

При наличии более сложных ситуаций, когда должны пересечься несколько скатов (например, когда нужно пересечь сводчатую крышу с простой скатной крышей), следует использовать дополнительные вершины. Однако, процесс построения их пересечения аналогичен предыдущему.

Подрезка элемента под крышу

Использование функции подрезки под крышу

Крыши могут использоваться для подрезки основания или верхней части следу.щих элементов:

•стены,

•балки,

•колонны,

•перекрытия,

•двери,

•окна,

•объекты.

Такая подрезка производится не автоматически: для этого выберите команду Конструирование > Подрезать под крышу.

Элементы подрезаются, только если они пересекают крышу в любой точке и если их тип выбран в диалоговом окне

Подрезка под крышу.

Обычно самым простым способом подрезки под крышу является использование 3D-окна, где Вы можете увидеть взаимное расположение крыш относительно других конструктивных элементов.

Команда Подрезать под крышу доступна, только если выбрана, по крайней мере, одна крыша или один из элементов упомянутых выше типов.

Для подрезки элементов под крышу поступите таким образом: 1 Выполните одну из следующих операций:

•Выберите элементы, которые Вы хотите подрезать. (Помните, что подрезать можно только те элементы, которые пересекают крышу в любой ее точке) или

•Выберите крышу (крыши), под которую Вы хотите подрезать элементы или

•Выберите как крыши, так и элементы.

Выбор крыш и элементов сужает область действия операции подрезки. Если Вы выбрали только крышу, подрезаться будут все допустимые элементы; если Вы выбрали только элементы, они будут подрезаны под все допустимые крыши.

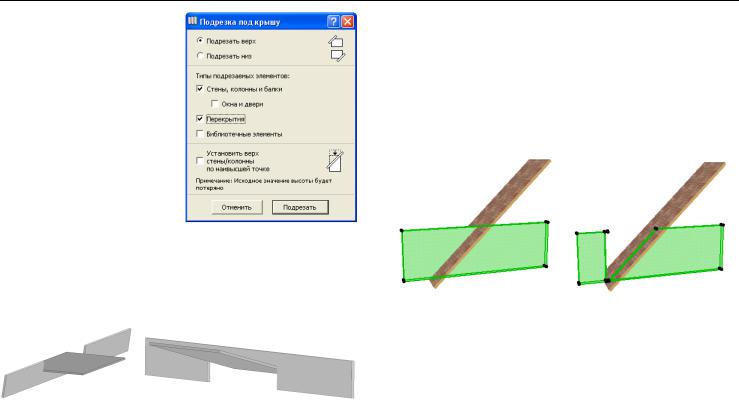

2Выберите команду

Конструирование > Подрезать под крышу для открытия одноименного диалогового окна.

3Отметьте те типы элементов, которые Вы хотите подрезать. (Если перед открытием этого диалогового окна Вы выбрали определенные элементы, то эти маркеры будут недоступными.)

4Выберите Подрезать верх или Подрезать низ в

зависимости от того, какую часть элементов Вы хотите подрезать. Подрезать верх означает, что подрезаются те части элементов, которые располагаются над над крышей, а

Подрезать низ - под крышей.

5Нажмите кнопку Подрезать.

Отмена подрезки под крышу

Подрезка элемента может быть временной, то есть только для визуального восприятия, или постоянной.

Выможетевосстановитьобъектпослееговременнойподрезки. Если элемент был подрезан под крышу, то в диалоговом окне установки параметров подрезанного элемента становится доступной кнопка Отменить подрезку (панель Модель).

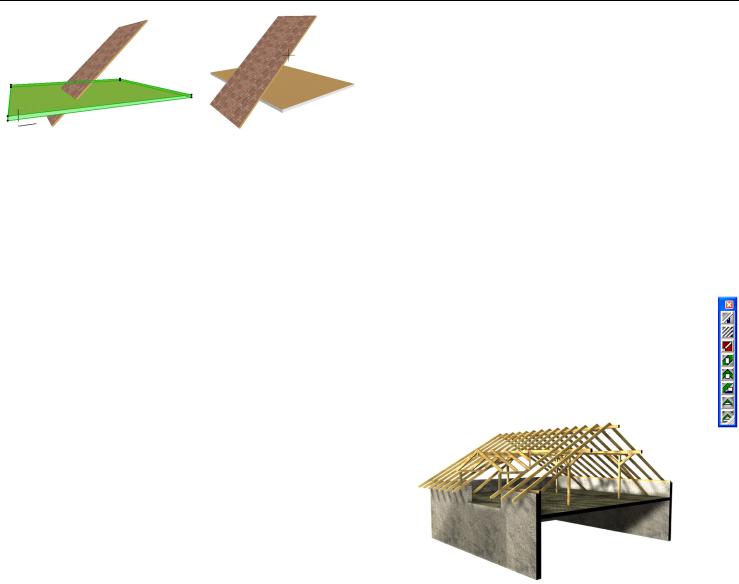

Единственным исключением являются перекрытия: их подрезка может быть отменена по команде Редактор >

Отменить.

Подрезка оказывается действенной, даже если Вы спрячете крышу или подрезаемые элементы, переместите их относительно друг друга или удалите подрезывающую крышу. Это позволяет специальные формы объектов упомянутых типов.

Если Вы подрезаете стену крышей, которая пересекает стену полностью, стена будет разделена на две части: одна из них будет отсечена в конце, а вторая станет отдельной стеной без подрезки.

Исключение: Если имеется проем, который попадает в обе части подрезаемой стены, то она остается единой.

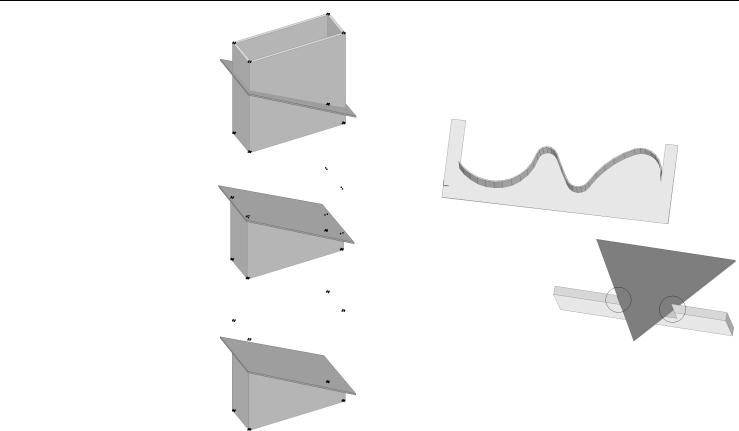

Влияние подрезки под крышу на высоту стены/колонны

По умолчанию подрезка стены или колонны под крышу приводит к изменению высоты подрезанного элемента.

По умолчанию в диалоге Подрезка под крышу маркер

Установить верх стены/колонны по наивысшей точке

является активным. Это означает, что высота подрезанной крыши или колонны изменяется таким образом, что становится равной максимальной высоте подрезанной стены или колонны (если Вы подрезаете верх) или минимальному значению высоты основания (если подрезается низ).

Не зависимо от того, является ли этот маркер активным, операция подрезки приводит к тому же визуальному эффекту.

В этом примере верх стены подрезается под крышу.

При первой подрезке этот маркер был отмечен. Это означает, что фактическая высота (указываемая точками выбора) изменилась согласно наивысшей точке подрезанной стены.

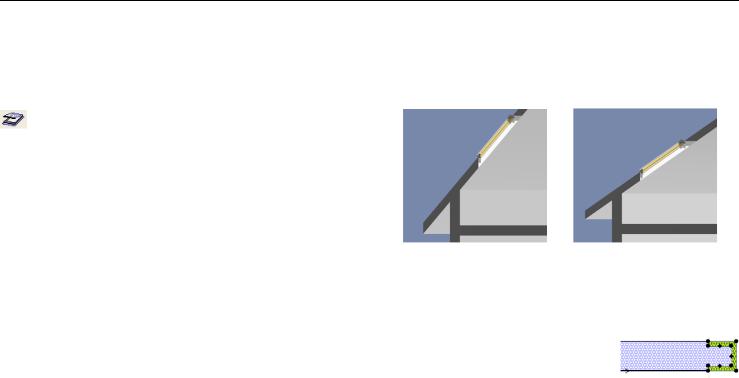

При второй подрезке этот маркер не отмечался. Стена подрезана, как и в предыдущем случае, однако точки выбора показывают, что ее высота осталась прежней.

Примечание: Если Вы выберите вариант Подрезать низ, то название маркера изменится на

Установить низ стены/колонны по самой низкой точке. В этом

случае изменяется значение основания подрезаемого элемента.

Следует отметить, что команда Отменить подрезку имеет разное действие в зависимости от состояния этого маркера: если этот маркер отмечен, то команда Отменить подрезку не восстановит первоначальной высоты стены/колонны. Если же маркер не отмечен, то исходная высота стены/колонны будет восстановлена.

Использование подрезки под крышу для создания стен, балок и колонн сложной формы

С помощью подрезки под крышу Вы можете отсечь от стен, балок и колонн фигуры сложной формы. Стена всегда будет следовать очертаниям подрезанной крыши не зависимо от того, сколько сегментов она будет иметь.

Однако Вы должны помнить, что любая крыша может производить только параллельные срезы в стенах.

Подрезка перекрытий крышами

С помощью команды Конструирование > Подрезать под крышу можно осуществить подрезку и перекрытия под верхнюю или нижнюю поверхность крыши. Однако, в этом случае имеется принципиальное отличие по сравнению с подрезкой стен, колонн и библиотечных элементов. Не смотря на то, что другие элементы могут быть подрезаны частично, перекрытия всегда отсекаются вдоль всей линии сечения между крышей и перекрытием, с удалением отсеченной части.

Подрезка удаленными крышами

Вы можете также подрезать удаленными крышами и даже крышами, которые располагаются на других этажах, но их контуры видны на там, где располагаются подрезаемые элементы.

Для этогодостаточно выбрать теэлементы, которые Вы хотите подрезать, а затем сделать Ctrl-щелчок (Windows) или Cmd-щелчок (Mac) на ребре или в вершине той крыши, под которую нужно сделать подрезку. Выполнение операции может осуществляться и в обратном порядке: выберите сначала крышу, подкоторуюследуетпроизвестиподрезку, азатемпроизведите серию Ctrl-щелчков (Windows) или Cmd-щелчков (Mac) на тех элементах, которые нужно подрезать под выбранную крышу.

Примечание: Стена/балка/колонна отсекается, не зависимо от того, находится ли она под крышей или нет. Обратите внимание на то, чтобы установить достаточную высоту прямоугольника стен/балок/колонн/ с тем, чтобы они были отсечены правильно.

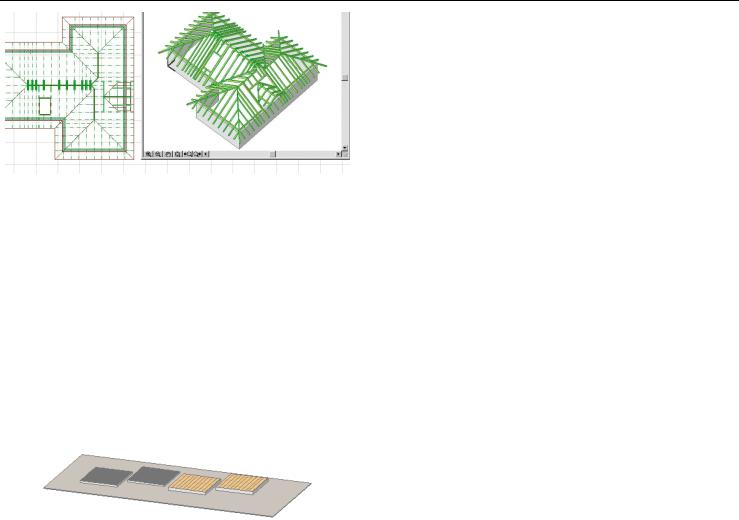

Создание специальных объектов крыш с помощью RoofMaker

RoofMaker позволяет добавлять в проект базирующиеся на GDL конструктивные элементы, которые расширяют функциональные возможности ArchiCAD по построению крыш и их представлению в окнах разрезов/фасадов/внутренних видов. Доступ к командам RoofMaker производится из подменю Конструирование > Дополнения к конструированию

> RoofMaker. По сути RoofMaker является расширением ArchiCAD и он загружается при запуске ArchiCAD.

Послеразмещенияэтиконструктивныеэлементыкрышиведут себя как обычные объекты и их можно самостоятельно редактировать.

Мастер крыш - это специальная функция RoofMaker, позволяющая быстро и легко создавать крышу целиком.

Для получения дополнительной информации см. “Использование мастера крыш” на стр. 253.

Рекомендуем начать моделирование конструкции крыши с прогонов, затем расположить накосные стропила и только после этого - обычные стропила. В этом случае Вам легче будет отслеживать все соединяющиеся элементы. (При размещении конькового прогона Вы уже знаете толщину прогонов; при размещении стропил Вы уже знаете толщину прогонов, угловой стропильной ноги, стропильной ноги разжелобка и так далее)

Для создания стропил или прогонов необходимо выбрать одну поверхность крыши. Если несколько поверхностей крыши сгруппированы, следует предварительно их разгруппировать по команде Редактор > Группирование > Разгруппировать.

Только после этого можно будет выбрать отдельный скат крыши.

Не смотря на то, что размещение конструктивных элементов крыши с помощью RoofMaker можно производить с использованием различных методов, мы настоятельно рекомендуем установить базовую линию крыши вдоль верхнеговнешнегоребра стены, лежащей воснове крыши(как это делается при построении сложных крыш). Определение элементов (со свесом или нет) использует эту базовую линию как основу.

Мы рекомендуем установить толщину крыши равной высоте стропилав сечении. Вэтом случае Вы можете воспользоваться крышей для подрезки элементов, которые зависят от стропил (например, стойки).

Для размещения распорки, накладки или затяжки необходимо выбрать два соответствующих стропила (противоположные стропила для накладок и затяжек и стропила одного ската крыши для распорок).

После выбора команды открывается диалоговое окно, в котором следует установить необходимые параметры объекта. Для всех элементов можно указать покрытия поверхностей и слой. По умолчанию для элемента используется текущий цвет пера, используемый для объектов. Если Вы измените цвет по умолчанию для объектов, то все размещаемые впоследствии элементы будут иметь этот цвет.

После закрытия диалогового окна объекты размещаются по одному или нескольким щелчкам, а в некоторых случаях они размещаются автоматически.

Для показа всех команд в отдельной плавающей панели выполните команду Конструирование > Дополнения к конструированию > RoofMaker > Показать панель RoofMaker.

Эта панель содержит пиктографические кнопки для инициирования всех команд из подменю Конструирование >

Дополнения к конструированию > RoofMaker.

Создание стропила

При создании стропил, нижняя плоскость крыши служит в качестве плоскости привязки. Стропила создаются автоматически с размещением на этой плоскости.

Выберите необходимую плоскость крыши на плане этажа. Выберите команду Создать стропило в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите первую пиктограмму в панели

RoofMaker).

Открывается диалоговое окно, в котором можно установить параметры стропила.

Для получения дополнительной информации см. “Диалоговое окно Создание стропил” в справке ArchiCAD.

При нажатии на ОК происходит закрытие диалогового окна и возврат кплану этажа, где крыша все еще остается выбранной. Сделайте щелчок внутри выбранной крыши. (Если щелчок произведен вне контура крыши, будет выдано сообщение об ошибке.)

Стропило размещается таким образом, что его осевая линия пройдет через точку, в которой произведен щелчок. По определению стропила располагаются перпендикулярно базовой линии крыши.

После размещения стропила на плане этажа его можно выбратьиоткрыть диалоговое окноустановки егопараметров. В списке параметров присутствуют параметры указания профиля стропила и его толщины. Стропило может иметь прямоугольный профиль (по умолчанию), а также I-, L- или С-профили.

Создание серии стропил

Выберите необходимую плоскость крыши на плане этажа. Выберите команду Создать ряд стропил из подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите вторую пиктограмму в панели

RoofMaker).

В диалоге установки параметров стропил установите требуемые характеристики. Вы устанавливаете значения

такимжеуправляющим элементам, какидляодногостропила, однако дополнительно становятся доступными управляющие элементы для ряда стропил.

Для получения дополнительной информации см. “Диалоговое окно Создание ряда стропил” в справке ArchiCAD.

При нажатии на ОК происходит закрытие диалогового окна и возврат кплануэтажа, где крыша всеещеостается выбранной. Сделайтедващелчкавнутривыбраннойкрышидляопределения диапазона размещения стропил. (Если щелчок произведен вне контура крыши, будет выдано сообщение об ошибке.)

Стропила располагаются между двумя указанными точками. Первая указанная точка соответствует оси первого стропила, через вторую точку проходит ось последнего стропила. По определению стропила располагаются перпендикулярно базовой линии крыши.

Создание накосных стропил

Накосное стропило обычно располагается между двумя соседними скатами крыш. Выберите поверхность крыши, где накосное стропило соединяется с прогоном, а не с другим накосным стропилом; все другие методы могут привести к ошибке.

Выберите команду Создать накосное стропило в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите третью пиктограмму в панели RoofMaker). Открывается диалоговое окно Параметры накосных стропил.

Для получения дополнительной информации см. “Создание накосных стропил” в справке ArchiCAD.

После установки необходимых параметров нажмите ОК для возврата не план этажа, на котором все еще остается выбранной крыша. Сделайте щелчок на ребре крыши, которое НЕ параллельно или перпендикулярно базовой линии крыши.

Накосное стропило размещается вдоль указанного ребра с учетом расположения ребра относительно базовой линии крыши.

Накосное стропило также может быть размещено с предварительным выбором двух скатов крыш. В этом случае нет необходимости производить щелчок для указания ребра ската, так как стропило будет размещено вдоль общего ребра поверхностей двух крыш. Различие этих двух методов заключается в форме результирующих объектов. При использовании последнего метода срез объекта вверху получаетсятаким, чтоонболеевсегоподходитдляпостроения пирамидальной крыши.

Создание распорок

Чтобы создать распорку, необходимо предварительно выбрать двастропила, междукоторымибудетразмещена распорка. Оба стропила должны принадлежать одному и тому же многоугольнику крыши. (Это также означает, что они имеют одинаковый угол наклона и оба перпендикулярны базовой линии крыши.)

Выберите команду Создать распорку в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите четвертую пиктограмму панели RoofMaker). Откроется диалоговое окно Параметры распорок.

Для получения дополнительной информации см. “Создание распорок (или клиньев)” в справке ArchiCAD.

Распорка размещается на той же высоте, что и стропила. Она может располагаться вертикально или под прямым углом к плоскости крыши. Имеется 2D-символ распорки, который показывает ее текущее расположение.

При нажатии на ОК происходит закрытие диалогового окна и возврат к плану этажа, где стропила все еще остаются выбранными. Сделайте щелчок между выбранными стропилами. (Если щелчок произведен не между ними, будет выдано сообщение об ошибке.)

Распорка размещается между двух стропил; ось проходит через точку, где произведен щелчок. Распорки всегда параллельны базовой линии крыши, а значит, перпендикулярны стропилам.

Создание прогона

Выберите необходимую плоскость крыши на плане этажа. Выберите команду Создать прогон в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите пятую пиктограмму панели RoofMaker). Открывается диалоговое окно Параметры прогонов, в котором можно установить характеристики прогона.

Для получения дополнительной информации см. “Создание прогонов” в справке ArchiCAD.

По умолчанию прогон располагается под плоскостью привязки крыши, так как прогон в общем случае поддерживает стропило снизу. Однако значение возвышения может быть установлено для прогона таким образом, что он может располагаться выше или ниже плоскости привязки крыши. Вы также можете установить значения ширины и высоты профиля прогона.

Прогон может быть расположен перпендикулярно стропилу и над ним. Если прогон расположен над стропилом, то также следует определить высоту стропила в сечении.

При нажатии на ОК происходит закрытие диалогового окна и возврат кплануэтажа, где крыша все еще остается выбранной. Сделайте щелчок на ребре крыши или внутри ее контура.

(Если щелчок произведен вне контура крыши, будет выдано сообщение об ошибке.)

Если щелчок произведен на ребре, прогон размещается таким образом, что его ось располагается вдоль ребра. Если ребро не параллельно базовой линии крыши, то оконечные точки оси прогона располагаются на разной высоте, о чем свидетельствует параметр Разность высот библиотечного элемента. Прогон находится в наклонном положении.

Щелчок внутри контура крыши определяет расположение только одной вершины прогона. Необходим еще один щелчок для определения направления прогона. (Например, если Вы хотите разместить прогон вдоль внутренней стороны стены, сначала щелкните на внутренней стороне, а затем по направлению к внешней стороне.)

Если Вы произвели щелчок внутри многоугольника крыши, то ось прогона пройдет через точку щелчка и параллельно базовой линии крыши.

Создание прогона карниза

Выберите необходимую плоскость крыши на плане этажа. Выберите команду Создать прогон карниза в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите шестую пиктограмму панели RoofMaker). Открывается диалоговое окно Параметры прогона карниза, в котором можно установить их характеристики.

Для получения дополнительной информации см. “Создание прогонов карниза” в справке ArchiCAD.

Прогон этого типа размещается под плоскостью привязки крыши, поддерживая стропила снизу. Однако для этого прогона можноустановитьтакое возвышение, чтоонбудетрасположен выше или ниже плоскости привязки. Вы также можете установить значения ширины и высоты прогона в сечении.

При нажатии на ОК происходит закрытие диалогового окна и возврат кплану этажа, где крыша все еще остается выбранной. Сделайте щелчок на ребре крыши или внутри ее контура.

(Если щелчок произведен вне контура крыши, будет выдано сообщение об ошибке.)

Если Вы сделаете щелчок на ребре, то прогон располагается внутри многоугольника с ориентацией его стороны вдоль ребра. Если ребро не параллельно базовой линии крыши, то оконечныеточкиосипрогонарасполагаютсянаразнойвысоте, о чем свидетельствует параметр Разность высот библиотечного элемента. Прогон находится в наклонном положении.

Если Вы сделаете щелчок внутри многоугольника крыши, то ось прогона крыши пройдет через точку, в которой был сделан щелчок, параллельно базовой линии крыши. Необходим еще один щелчок для определения направления прогона.

(Например, если Вы хотите разместить прогон вдоль внутренней стороны стены, сначала щелкните на внутренней стороне, а затем по направлению к внешней стороне.)

В 2D-символ прогона включается пустая штриховка, так как прогонобычнонакрываетстойки, расположенныениже. Такие стойки обычно представляются в виде окружностей большего размера для указания того, что они представляют собой некоторого вида опорные конструкции. Вы можете воспользоваться командами Переместить вперед и Переместить назад подменю Редактор > Порядок показа,

чтобы убедиться в правильном позиционировании элементов.

Создание накладки

Для размещения накладок необходимо выбрать два стропила. Оси этих стропил должны лежать на одной линии и соединяться вверху. В противном случае будет выдано сообщение об ошибке.

Выберите команду Создать накладку в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите седьмую пиктограмму в панели RoofMaker). Открывается диалоговое окно Параметры накладок, в котором Вы можете установить различные характеристики накладок.

Для получения дополнительной информации см. “Создание накладок” в справке ArchiCAD.

Накладка может располагаться с двух сторон стропила, или с одной. Накладка имеет размеры по ширине и высоте в сечении. Кроме того, следует установить возвышение накладки, которое обычно вычисляется относительно базовой линии крыши. Если два стропила располагаются не на одной высоте, то накладка размещается относительно более высокого стропила.

При нажатии на ОК происходит закрытие диалогового окна и возврат к плану этажа, где стропила все еще остаются выбранными. Если выбрана двусторонняя накладка, то она размещается автоматически в необходимом месте. Если выбрана односторонняя накладка, сделайте еще один щелчок для указания той стороны стропил, где должна разместиться накладка.

Создание затяжки

Для размещения затяжки необходимо выбрать два стропила. Оси этих стропил должны лежать на одной линии и соединяться вверху. В противном случае будет выдано сообщение об ошибке.

Выберите команду Создать затяжку в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите восьмую пиктограмму в панели RoofMaker). Открывается диалоговое окно Параметры затяжек, в котором Вы можете установить различные характеристики затяжки.

Для получения дополнительной информации см. “Создание затяжек” в справке ArchiCAD.

Вы устанавливаете размеры по ширине и высоте затяжки в сечении, а также возвышение, которое указывается относительно нулевого уровня проекта или текущего этажа.

При нажатии на ОК происходит закрытие диалогового окна и возврат к плану этажа, где стропила все еще остаются выбранными. Затяжка размещается автоматически в необходимом месте.

Использование мастера крыш

Мастер крыш позволяет легко и быстро создать всю конструкцию крыши. Вы можете одновременно разместить стропила, прогоны, распорки, накладки и затяжки.

Сначала выберите все те поверхности крыш проекта, к которым Вы хотите добавить конструктивные элементы. Выберите команду Мастер крыш в подменю

Конструирование > Дополнения к конструированию >

RoofMaker (или выберите последнюю пиктограмму в панели RoofMaker). Открывается диалоговое окно в мастера крыш.

Для получения дополнительной информации см. “Диалоговое окно мастера крыш” в справке ArchiCAD.

При нажатии на ОК происходит закрытие диалогового окна и возврат к плану этажа. Определенные Вами конструктивные элементы крыши автоматически разместятся в необходимых местах.

Размещение стропил оптимизируется с тем, чтобы удовлетворитьспецифицированнымтребованиям. После этого все построенные элементы ведут себя как обычные объекты, которые можно самостоятельно модифицировать.

Перекрытия

Перекрытие - это основная горизонтальная строительная конструкция в ArchiCAD. Они обычно используются для моделирования полов или конструкция, которые разделяют различные уровни.

Характеристики различных составляющих стен (например, поверхности в сечении или линии верхней части) устанавливаются с помощью всплывающих меню панели

Представление на плане и в разрезе.

В3D-окнедляповерхностейперекрытия(вверху, внизу, сбоку) могут использоваться три различных покрытия.

Для получения дополнительной информации см. “Инструмент Перекрытие” в справке ArchiCAD.

Используйте параметры плоскости сечения плана этажа совместно с параметрами показа проекции для определения,

какие именно части размещенного перекрытия следует показывать.

Для получения дополнительной информации о показе балок на плане этажа см. “Как показывать отдельные элементы на плане этажа” на стр. 158.

Примечание: Перекрытие по умолчанию имеет многослойную конструкцию. Толщина такого многослойногоперекрытияопределяетсявдиалоговомокне команды Параметры > Реквизиты элементов > Многослойные конструкции и равна сумме толщины всех слоев. Толщина многослойной конструкции не редактируется в диалоге Параметры перекрытия. Если Вы хотите изменить толщину перекрытия в диалоге Параметры перекрытия, выберите немногослойное перекрытие, в противном случае сделайте это путем изменения толщины слоев в диалоге команды Параметры

> Реквизиты элементов > Многослойные конструкции.

Чтобы более точно размещать элементы, можно воспользоваться командой Привязать к перекрытию для размещения дополнительных элементов на поверхности перекрытия. Перекрытия, как и другие конструктивные элементы, могут подрезаться крышами. Однако имеется одно существенное различие для перекрытий: в отличие от стен, колонн и балок подрезка является окончательной и не может быть отменена в диалоге установки параметров перекрытий.

Построение перекрытий

После установки необходимых характеристик перекрытий в диалоговом окне установки его параметров Вы можете приступить к построению перекрытий с использованием одного из геометрических вариантов, приведенных в информационном табло.

Новые перекрытия могут строиться на плане этажа и в

3D-окне.

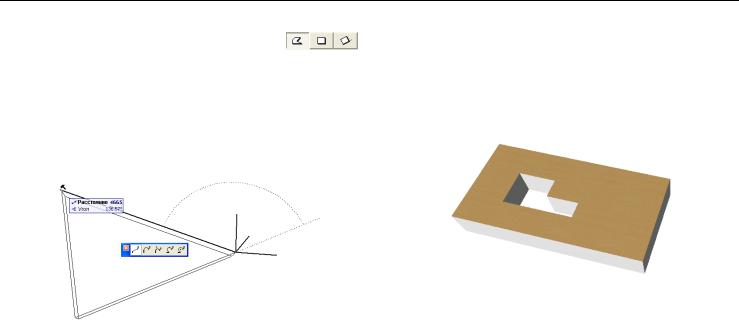

Геометрические варианты построения перекрытий

Имеется три геометрических варианта построения перекрытий, пиктограммы которых находятся в информационном табло.

•Многоугольное перекрытие. Первая слева пиктограмма позволяет строить перекрытия в виде многоугольника. Как и при построении многоугольной стены, появляется локальная панель, которая позволяет строить прямолинейные и криволинейные стороны многоугольника перекрытия.

Если стороны многоугольника пересекутся, то ArchiCAD предупредит Вас об этом, но перекрытие будет построено.

Пересечения сторон многоугольника перекрытия будут исправлены автоматически, когда Вы постараетесь отредактировать его с помощью средств редактирования локальной панели.

•Вторая и третья пиктограммы позволяют создавать перекрытия в виде прямоугольника и повернутого прямоугольника. Прямоугольное перекрытие создается заданием двух противоположных сторон. Стороны ориентированы вдоль линий основной сетки. Метод повернутого прямоугольного перекрытия предполагает предварительное определение вектора поворота.

Размещение отверстий в перекрытии

Может появиться необходимость построить отверстия в перекрытии, например, для последующего размещения лестниц.

Выберитеперекрытие, активируйтеинструментПерекрытиеи затем постройте новый контур внутри перекрытия. Этот новый контур будет воспринят как отверстие в перекрытии.

•Если перед созданием отверстия Вы забыли выбрать перекрытие, то вновь созданный многоугольник будет рассматриваться как новое перекрытие, даже если оно расположено внутри другого перекрытия. (В 3D Вы не увидите этого до тех пор, пока не выберите одно из этих перекрытий. Затем можно будет удалить ненужное перекрытие).

•Если Вы построили отверстие, которое выходит за пределы контура перекрытия или пересекается с другим отверстием, то ArchiCAD выдаст предупреждающее сообщение, однако отверстие все же будет построено.

3D-сетки

3D-сетка - это поверхность произвольной формы, созданная путем определения высоты характеристических точек поверхности и применения процедуры интерполяции между ними.

На плане этажа показывается только контур 3D-сетки вместе с линиями ее ребер.

В 3D-окне, в зависимости от метода построения, выбранного в информационном табло и диалоге установки параметров, Вы можете получить обычные поверхности, поверхности с боковыми плоскостями или объемные тела.

Для получения дополнительной информации см. “Инструмент

3D-сетка” в справке ArchiCAD.

3D-сетка строится на основании плоскости в основании и ребер сетки.

Вы строите контур 3D-сетки, определяя тем самым ее базовую плоскость (плоскость привязки). Затем Вы можете приступить к поднятию ее характеристических точек над базовой плоскостью с формированием ребер и плоскостей между ними.

Чтобы более точно размещать элементы, можно воспользоваться командой Привязать к 3D-сеткедля размещения дополнительных элементов на поверхности 3D-сетки.

Показ 3D-сеток

Характеристики различных составляющих 3D-сетки (например, поверхности в сечении или линии верхней части) устанавливаются с помощью всплывающих меню панели

Представление на плане и в разрезе.

Для получения дополнительной информации см. “Инструмент

3D-сетка” в справке ArchiCAD.

Используйте параметры плоскости сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной 3D-сетки следует показывать.

Для получениядополнительной информацииопоказе3D-сеток на плане этажа см. “Как показывать отдельные элементы на плане этажа” на стр. 158.

После установки необходимых характеристик 3D-сетки в диалоговом окне установки параметров 3D-сеток, Вы можете приступить к построению 3D-сетки.

Для получения дополнительной информации см. “Инструмент

3D-сетка” в справке ArchiCAD.

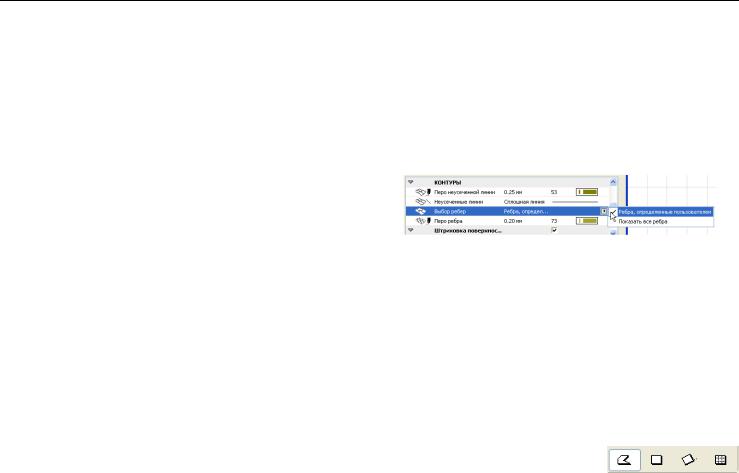

Имеется два типа ребер: определяемые пользователем и автоматически построенные. Вы имеете возможность показать все ребра или только определяемые пользователем ребра. (Этот управляющий элемент расположен диалоговом окне Параметры 3D-сетки).

Ребра, определенные пользователем, всегда видны. Если выбран вариант Показать все ребра, ArchiCAD также покажет те ребра, которые порождены в результате соединения вершин 3D-сетки. Каждое порожденное ребро соединяет те вершины 3D-сетки, находящиеся на различной высоте, которые еще не соединены определенными пользователем ребрами. Порожденные ребра показываются, только если они соединяют точки, имеющие различное возвышение.

Построение 3D-сетки

Новые 3D-сетки могут строиться на плане этажа и в 3D-окне.

Геометрические варианты построения 3D-сеток

Имеется четыре геометрических варианта построения 3D-сеток, пиктограммы которых находятся в

информационном табло. Вы можете построить 3D-сетку следующих форм: многоугольная, прямоугольная, повернутая прямоугольная, наклонная.

Во всех случаях Вы чертите многоугольник зоны с возвышением базовой плоскости, указанным в диалоге

Параметры 3D-сетки.

Построение многоугольной или прямоугольной 3D-сетки

Многоугольная прямоугольная/повернутая прямоугольная 3D-сетка строится так же, как и соответствующие геометрические варианты перекрытия.

Для получения дополнительной информации см. “Построение перекрытий” на стр. 254.

При необходимости выберите 3D-сетку и отредактируйте ее существующие вершины, добавьте новые или создайте отверстие.

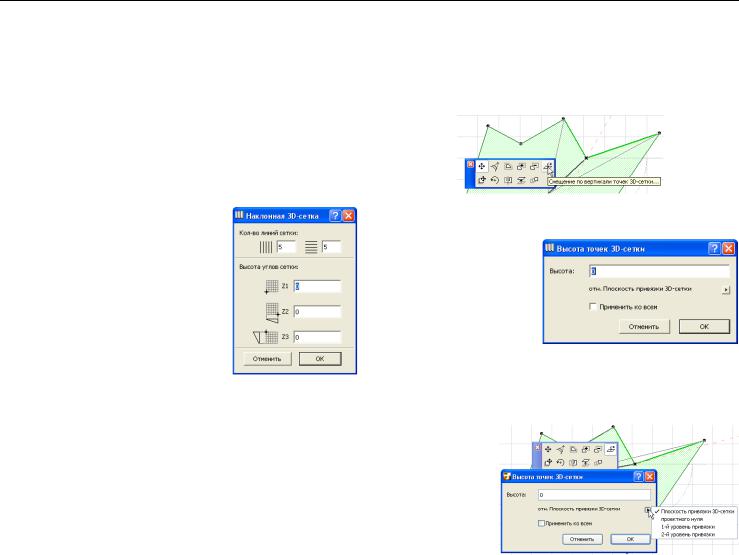

Построение наклонной 3D-сетки

Геометрический вариант наклонной сетки (четвертый вариант в информационном табло) позволяет быстро построить 3D-сетку, поверхность которой представлена в виде наклонной плоскости.

После определения прямоугольного контура сетки автоматически открывается окно Наклонная 3D-сетка.

В верхней части устанавливается количество линий сетки относительно двух осей координат.

Затем следует указать высоту трех вершин плоскости сетки, высота четвертой определяется автоматически.

После подтверждения произведенных установок ArchiCAD построит на плане этажа 3D-сетку.

См. также “Диалоговое окно Наклонная 3D-сетка” в справке

ArchiCAD.

При необходимости выберите 3D-сетку и отредактируйте ее существующие вершины, добавьте новые или создайте отверстие.

Редактирование возвышения вершины 3D-сетки

1Выберите 3D-сетку.

2При активном инструменте 3D-сетка щелкните на вершине 3D-сетки; появится локальная панель.

3Выберите в локальной панели пиктограмму Смещение по вертикали точек 3D-сетки.

При этом открывается диалоговое окно Высота точек 3D-сетки.

4Укажите в этом окне необходимую высоту.

Отметка маркера Применить ко всем приведет к тому, что указанную высоту примут все вершины 3D-сетки.

Изменение возвышения одной вершины не оказывает влияние на возвышение соседних вершин.

Стрелка под окошком редактирования открывает всплывающее меню, в котором Вы выбираете уровень привязки, относительно которого

указывается высота вершины.

Добавление новых вершин 3D-сетки

1При активном инструменте 3D-сетка выберите 3D-сетку.

2Начертите замкнутый многоугольник или ломаную линию внутри многоугольника 3D-сетки.

(Если Вы произвели построение частично за пределами выбранной сетки, то будут восприняты только те вершины, которые оказались внутри контура сетки.)

Открывается диалоговое окно Новые точки 3D-сетки.

3Выберите вариант Добавить новые точки. (Если Вы начертили отрезок прямой линии, а не ломаную линию или многоугольник, то это вариант выбирается по умолчанию и в диалоге никакой выбор не предоставляется.)

4Во всплывающем меню выберите вариант для указания взаимосвязи между вновь создаваемыми вершинами и существующими.

Для получения дополнительной информации см. “Диалоговое окно Новые точки 3D-сетки” в справке ArchiCAD.

Создание отверстия в 3D-сетке

1При активном инструменте 3D-сетка выберите 3D-сетку.

2Начертите замкнутый многоугольник, который расположен полностью внутри многоугольника 3D-сетки.

Открывается диалоговое окно Новые точки 3D-сетки.

3Выберите вариант Создать отверстие.

4Во всплывающем меню выберите вариант для указания взаимосвязи между вновь создаваемыми вершинами и существующими.

Для получения дополнительной информации см. “Диалоговое окно Новые точки 3D-сетки” в справке ArchiCAD.

Зоны

Зона - это пространственная составляющая проекта. Обычно они ассоциируются с отдельными помещениями, крыльями зданий, блоками жилых микрорайонов или функциональными

пространствами зданий. Зоны в 3D-окне также могут использоваться для упрощенного пространственного моделирования.

Площади зон являются важными составляющими проектных расчетов и Вы можете устанавливать способы учета площадей зон и объемных характеристик зон при проведении расчетов. Размерные характеристики зон являются ассоциативными; при обновлении зон их площади будут пересчитываться согласно проведенным изменениям.

Категории зон

Каждой создаваемой в проекте зоны присваивается категория зоны в диалоговом окне Параметры зоны.

Категория зоны определяет цвет штриховки зоны и тип объекта паспорта зоны.

Основная функция категории зоны заключается в том, чтобы с помощью цвета визуально различать различные пространственные составляющие проекта: например, Вы можете всем офисным составляющим Вашего проекта присвоить категорию Помещения под офисы, которые будут представлены на плане этажа в розовом цвете; а помещения категории Техническое оборудование - голубым цветом.

(Кроме того у Вас имеются большие возможности по воспроизведению штриховки зоны; см. “2D Показ штриховки зоны” на стр. 259).

Некоторые из категорий зон предварительно определены в ArchiCAD; тем не менее, Вы можете определять свои собственные категории с помощью команды Параметры >

Реквизиты элементов > Категории зон.

Для получения дополнительной информации см. Диалоговое окно Категории зон в справке ArchiCAD.

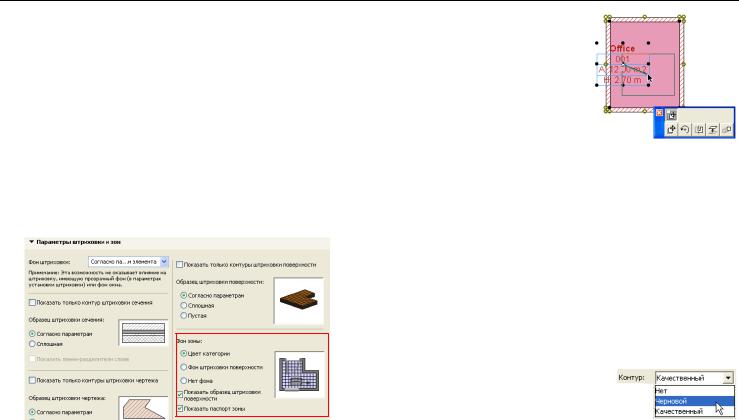

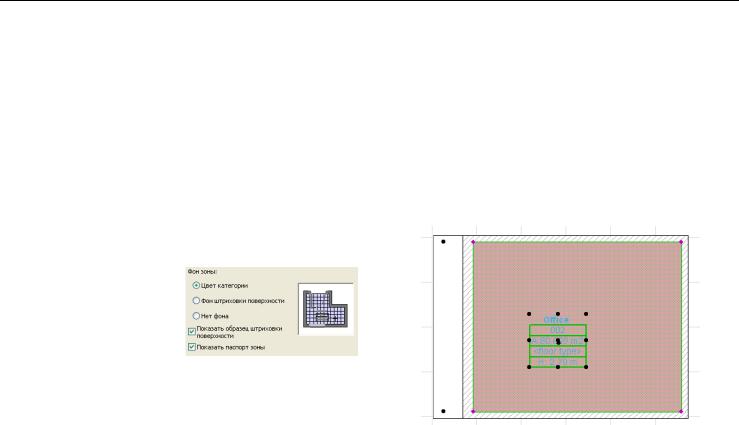

2D Показ штриховки зоны

Характер показа штриховки зоны на плане этажа зависит от значения параметра Фон штриховки, устанавливаемого в диалоге команды Документ > Установить модельный вид > Параметры модельного вида. Установка этого параметра является глобальной и применяется ко всем зонам проекта. По умолчанию зоны представляются в цвете своих категорий.

С другой стороны, Вы можете приписать любую штриховку поверхности для каждой зоны индивидуально:

1В диалоге Параметры зоны перейдите к панели План этажа.

2Активируйте пиктограмму Штриховка поверхностей, расположенную слева.

3Выберите образец штриховки во всплывающем меню.

4При необходимости изменить цвет штриховки и ее фона.

Чтобы эта штриховка поверхностей использовалась для показа зоны на плане этажа, выберите вариант Фон штриховки поверхности для параметра Фон зоны в диалоге команды Документ >

Установить модельный вид > Параметры модельного вида.

Для показа образца штриховки и фона согласно штриховке поверхностей отметьте маркер Показать образец штриховки поверхности в диалоге Параметры модельного вида. Вы можете изменять параметры представления зон в зависимости от назначения выходных данных. Например, в конструкторской документации зоны могут выводиться согласно параметрам штриховки поверхностей, в то время как промежуточная документация, подготовленная для обсуждения и одобрения, представляет зоны в цвете их категорий.

Показ зон с наклонными стенами

Зона, ограниченная одной или несколькими наклонными стенами, принимает в расчет наклонную геометрическую форму стен. Такие зоны представляются на плане этажа в виде двух отдельных многоугольников зон:

•многоугольник средактируемыми точками выбора, который определяет видимую часть зоны на плане этажа (хотя Вы можете редактировать этот многоугольник, однако это редактирование не влияет на истинную 3D-зону), и

•многоугольник с обычными точками выбора, который указывает истинную протяженность основания 3D-зоны (Вынеможетередактировать фигурузоныспомощьюэтого многоугольника).

Паспорт зоны

Паспорт зоны - это параметрический объект GDL, чей внешний вид, содержимое и поведение может соответствовать конкретным архитектурным требования. Паспорта зон располагаются в библиотеке ArchiCAD.

Объект паспорта зоны, приписываемый зоне, зависит от выбираемой категории зоны.

Для получения дополнительной информации см. “Категории зон” на стр. 301.

Паспорт зоны содержит текстовую информацию о зоне, включая ее имя, номер, площадь, и другие факультативные параметры; точное содержимое паспорта зоны зависит от характеристик, выбираемых в панели Паспорт зоны диалогового окна установки параметров зон.

Для получения дополнительной информации о паспортах зон см. “Панель зоны Паспорт зоны” в справке ArchiCAD.

2D-представление паспортов зон

Паспорта зон выводятся на экран по умолчанию.

Если Вы не хотите показывать в проекте паспорта зон, снимите отметку с маркера Показать паспорт зоны в диалоге команды Документ > Установить модельный вид > Параметры модельного вида.

Перемещение паспортов зон

Паспорта зон можно перемещать независимо от самой зоны:

• Щелкните на вершине паспорта зоны.

•Выберите пиктограмму

Перемещение подэлемента в

локальной панели.

•Перетащите зону в необходимое место.

Объемное изображение зоны

Для просмотра пространства зоны в 3D-окне перейдите в диалоговое окно команды Вид > Элементы в 3D-виде >

Отфильтровать элементы 3D и отметьте там маркер Зона.

В 3D-окне зона представляется пространственной фигурой. ArchiCAD производит точные вычисления геометрических и количественных характеристик пространства зоны не зависимо от сложности ее геометрической формы.

Отметим, что значение Z (высота) пространства зоны не ограничивается ее границами, определяемыми в 2D-виде; пространство зоны имеет высоту в 3D-окне согласно Вашим определениям, выполненным в диалоге установки параметров зоны (высота зоны.)

При просмотре в режиме С раскраской итенямиоткройтедиалогкомандыВид

> Режим 3D-вида > Параметры 3D-изображения и установите Контур:

Черновой для просмотра только 3D-зон без каких-либо конструктивных элементов.

При выборе Контур: Качественный, объемное изображение зоны будет окружено конструктивными элементами. Элементы, спрятанные 3D-зоной, вообще не будут видны.

Для получения дополнительной информации см. “3D-окно” на стр. 164.

Примечание: Вы можете вывести 3D-зоны как твердые тела в режиме с раскраской и тенями, а элементы всех остальных типов в каркасном режиме. Для достижения этого эффекта примените предварительно определенную комбинацию слоев Показать 3D-зоны как твердые тела.

Построение зон

В диалоге Параметры зоны установите характеристики Вашей зоны, такие как ее имя, категория, высота и содержимое паспорта зоны. После этого Вы готовы определить фигуру зоны.

Для получения дополнительной информации см. “Инструмент Зона” в справке ArchiCAD.

Имеется три способа нанесения зон, которые представлены соответствующими пиктограммами в информационном табло. Вы можете либо вручную начертить многоугольный контур зоны (используя метод многоугольника), либо построить ее

путемавтоматическогораспознаванияокружающихэлементов (с использованием двух методов автоматического распознавания).

Примечание: В качестве элементов, окружающих зону, нельзя использовать колонны.

При использовании любого из способов нанесения зон, после завершения определения контура зоны появляется

курсор-молоток. Последующий щелчок указывает место расположения паспорта зоны.

Совсем не обязательно, чтобы паспорт зоны располагался внутри многоугольника зоны.

Метод построения многоугольника зоны

Способ (ручного) вычерчивания многоугольника зоны является приемлемым в том случае, когда ее границы невозможно определить имеющимися стенами или если зона должна охватывать несколько помещений, разделенных стенами. В этом случае Вы производите щелчки курсором в углах многоугольника зоны, как и при построении любого другого многоугольного элемента. Зоны, построенные с помощью этого метода, не могут изменять свою форму при использовании команды Конструирование > Обновить зоны и

их площади не зависят от прилегающих конструктивных элементов. Вы можете редактировать многоугольник зоны графически; выберите многоугольник зоны и воспользуйтесь соответствующими командами локальной панели.

Метод автоматического распознавания

Оба способа автоматического распознавания зоны, по внутренним сторонам и по линии привязки

основываются на предположении, что зона должна быть окружена стенами и единственными проемами являются дверные и оконные.

•Способ автоматического распознавания по внутренним сторонам предполагает, что границы зоны определяются внутренними сторонами ограничивающих их стен.

•Способ автоматического распознавания по линии привязки предполагает, что границы зоны определяются линиями привязкиограничивающих ихстен. Отметим, что даже если Вы построите стены с линиями привязки, расположенными на внешних сторонах, штриховка зоны не будет накладываться на символ стены, если Вы не установите для стены Переместить на передний план в подменю Редактор > Порядок показа.

Примечание: В случае использования наклонных или сложных стен метод построения зон по линии привязки будет принимать в расчет не линию привязки стен, а их внутренние стороны.

(Нельзя редактировать многоугольник зоны, созданный с помощью автоматического распознавания, используя графические методы, так как эти методы не могут распознавать 3D-фигуру зоны.)

Исключение стены или колонны из границы зоны

По умолчанию параметр Отношение к зонам принимает значение Вертикальная граница зоны в панели Смета и выносная надпись диалога установки параметров стен. Это означает, что все стены/колонны, образующие замкнутое пространство, по умолчанию рассматриваются в качестве границ зоны. Чтобы исключить конкретную стену/колонну из границы зоны, установите для нее параметр отношения к зонам в Не влияет на зоны.

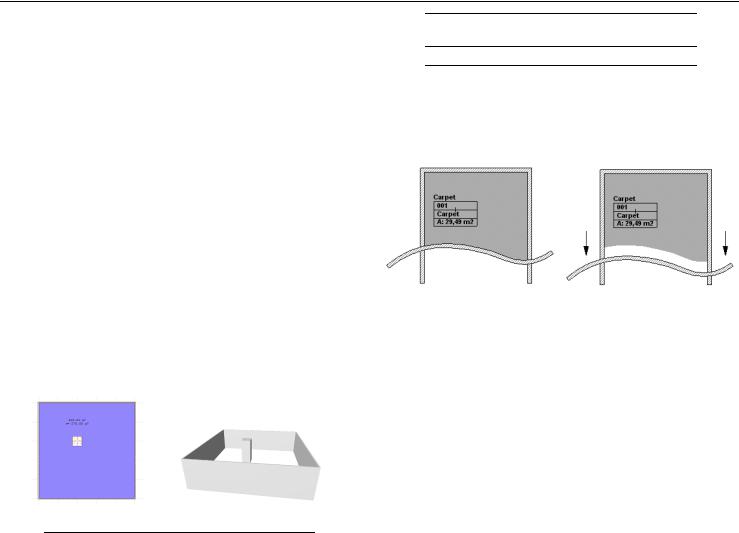

Создание границы зоны вручную

Если помещение содержит проемы, отличающиеся от окон и дверей, то ArchiCAD будет искать границы области зоны в соседних помещениях. В этом случае Вы можете получить совсем не то, что хотели (см. правый рисунок внизу).

Если это действительно так, то используйте следующие возможности:

•воспользуйтесь способом вычерчивания многоугольника зоны;

•начертите линию в качестве границы зоны.

В каячестве границы зоны Вы можете использовать линию, дугу или сплайн-кривую, если при этом отметите маркер

Граница зоны в панели Общие параметры в диалоговом окне установки параметров линий соответствующего типа.

Дляполучениядополнительнойинформациисм. “Отношениек зонам” на стр. 264.

Для получения дополнительной информации см. “Вычисление площади и объема зоны” на стр. 264.

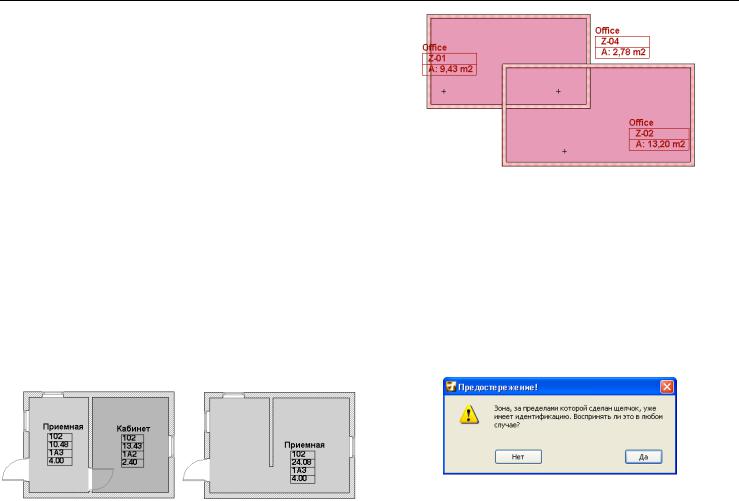

Если желаемая граница зоны также включает в себя отдельно стоящую фигуру или стену, то может быть выдано предупреждающее сообщение при попытке щелчком разместить паспорт зоны.

Если это произойдет, то следует произвести щелчок ближе к границе зоны. В этом случае зона будет построена правильно.

Точка привязки зоны

Если Вы размещаете паспорт зоны с помощью одного из способов автоматического распознавания, внутри области

зоны появляется небольшой крестик в том месте, где Вы сделали щелчок. Это точка привязки зоны.

Эта точка используется в качестве отправной точки распознавания границы при выполнении последующих операций обновления.

См. также “Обновление зон” на стр. 265.

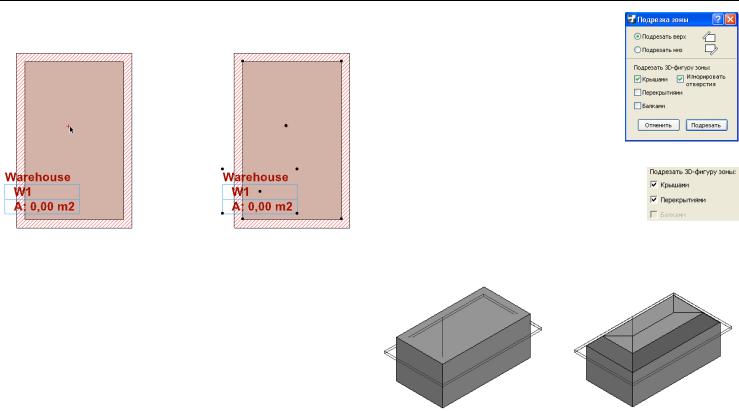

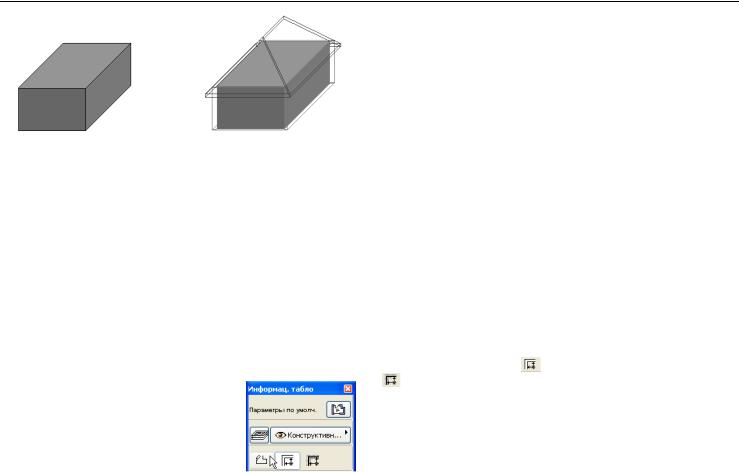

Подрезка зоны под другие элементы

Пространство зоны может быть подрезано под крыши, перекрытия и балки с помощью команды Конструирование >

Подрезать зону.

Вы можете либо выбрать крыши, перекрытия и балки и подрезать ими зону, либо выбрать зону и затем решить какие именно элементы ее подрежут.

Примечание: Пространство зоны будет подрезано любым многоэтажным элементом, с которым зона пересекается.

При подрезе зоны под крышу соответствующий маркер позволяет проигнорировать отверстия в крыше (то есть включить любое отверстие в крыше в состав крыши при определении границы зоны).

Вы можете выбрать подрезку верхней части зоны или ее основания. Отметьте соответствующие маркеры для определения, какие именно конструктивные элементы будут подрезать зону.

Если на плане этажа вы предварительно выбрали элементы только одного типа, например, крыши, то все эти маркеры будут недоступными.

Если же выбраны элементы двух типов, то будет недоступным маркер элементов третьего типа, то есть того, элементы которого не выбраны. И в этом случае Вы можете сделать выбор среди этих двух типов элементов.

Подрезка будет произведена по нажатию кнопки Подрезать.

Подрезка пространства зоны может быть отменена путем выбора подрезанной зоны и нажатием кнопки Отменить подрезку сверху или Отменить подрезку снизу в панели

Модель диалога установки параметров выбранной зоны.

Для получения дополнительной информации см. “Панель зоны Модель” в справке ArchiCAD.

Примечание: Вы также можете отменить подрезку при обновлении измененных зон.

Для получения дополнительной информации см. “Обновление зон” на стр. 265.

Вычисление площади и объема зоны

Площади зон обычно показываются в составе их паспортов; они также включаются в сметы зон, создаваемые по командам подменю Документ > Каталоги и сметы > Сметы зон.

Способ вычисления площади зоны зависит от следующих обстоятельств:

•Значение управляющего элемента Отношение к зонам, устанавливаемого для стен и колонн.

Дляполучениядополнительнойинформациисм. “Отношениек зонам” на стр. 264.

•Диалоговое окно команды Параметры > Рабочая среда проекта > Зоны, содержит глобальные параметры относительно учета углублений в стене, низкого потолка и ряда других характеристик при вычислении площади зоны.

Для получения дополнительной информации см. “Зоны” в

справке ArchiCAD.

•Панель Вычисление площади диалогового окна Параметры зоны, которая позволяет проверить измеряемую площадь зоны и уточнить вычисленные значения.

Для получения дополнительной информации см. “Панель зоны Вычисление площади” в справке ArchiCAD.

Отношение к зонам

Для каждой стены или колонны Вы можете указать, как она ассоциируется с зонами, то есть, будет ли она выступать в качестве границы зоны, либо либо площадь/объем стены/колонны должен вычитаться из зоны, в которой стена/колонна располагается, либо она никак не влияет на зоны.

Эта характеристика устанавливается в диалоговых окнах

Параметры стены и Параметры колонны с помощью всплывающего меню Отношение к зонам, расположенного в панели Смета и выносная надпись.

Это меню содержит следующие варианты.

1Граница зоны (не доступен для наклонных колонн.): Если для стены установлено Граница зоны, то она действует как ограничитель зоны; она становится стороной зоны. Если такой границей зоны является наклонная стена, то геометрия зоны примет во внимание этот факт, то есть зона будет наклонной в соответствии с поверхностью стены. Если стена обладает свойством Граница зоны и расположена внутри площади зоны, то она не будет включена в вычисление площади зоны. Граница зоны вычерчивается в основании стены.

Колонна, для которой установлено Граница зоны, не может выступать в качестве стороны зоны. Однако, если для вертикальной колонну установлено Граница зоны и она расположена внутри площади зоны, то она не будет включена в вычисление площади зоны. Граница зоны вычерчивается в основании колонны.

В режиме автоматического распознавания многоэтажные элементы могут служить в качестве границ зоны на любом этаже, на котором они существуют, а не только на их собственном этаже.

Примечание: Любой элемент типа линии может выступить в качестве границы зоны, еслив диалоговомокне установки его параметров отмечен маркер Граница зоны. Такая линия действует как ограничитель зоны.

2Если для стены/колонны, расположенной внутри зоны,

установлено Уменьшает только площадь зоны, то это означает что стена/колонна не влияет на геометрию зоны, однако при вычислении площади зоны площадь такой стены/колонны будет вычтена из площади зоны. (Однако объем зоны будет включать в себя объем стены/колонны.)

Примечание: Даже если Вы указали для стены/колонны, что она уменьшает площадь зоны, однако Вы можете проигнорировать эту установку для стен/колонн небольшого размера. В диалоговом окне команды

Параметры > Рабочая среда проекта > Зоны Вы можете указать тот минимальный предел на стены/колонны, при

котором они не будут учитываться при вычитании из площади зоны площадей стен/колонн.

Для получения дополнительной информации см. “Зоны” в

справке ArchiCAD.

Чтобы посмотреть, как общая площадь зоны уменьшилась в связи с вычитанием из нее площадей стен/колонн, выберите эту зону и посмотрите соответствующие данные в панели

Вычисление площади диалогового окна Параметры зоны.

Для получения дополнительной информации см. “Панель зоны Вычисление площади” в справке ArchiCAD.

3Если стена/колонна расположена внутри зоны и для нее установлено Уменьшает объем зоны, то это означает, что такая стена/колонна не влияет на геометрию зоны, однако при вычислении объема зоны из него вычитается объем таких стен/колонн.

4Не влияет на зоны. Свидетельствует, что стена/колонна не оказывает никакого влияния на зону; в состав площади и объема зоны включается площадь и объем рассматриваемый стены/колонны.

Далее приводится пример того, каким образом указанные выше варианты влияют на площадь и объем зоны, имеющей размеры 10 на 10 метров (и стандартную высоту в 2,70 метра), при условии, что в зону включается колонна размером 1 х 1 метр.

Обновление зон

При внесении изменений в план этажа существующие зоны не обновляются автоматически.

Для обновления зон согласно изменениям, произведенным в проекте, и вычисления площади зон воспользуйтесь командой

Конструирование > Обновить зоны. Если для тех или иных зон возникли проблематичные ситуации, Вы получите уведомление об этом.

Для получения дополнительной информации см. “Диалоговое окно Обновление зон” в справке ArchiCAD.

Параметрические объекты

Про параметрические объекты

В процессе создания проекта на плане этажа размещаются объекты ArchiCAD. Например, вставляемые в стены окна и двери являются объектами, как и лестницы и источники света. Маркеры, выносные надписи, паспорта зон также являются объектами. Доступ ко многим из этих объектов производится через их инструменты. Ко многим из этих элементов можно получить доступ с помощью инструмента Объект, например,

к деревьям, автомобилям, офисному оборудованию, санитарно-техническим изделиям.

Объекты являются параметрическими. Это означает, что Вы можете свободно конфигурировать размещаемые экземпляры объектов с помощью диалогового окна Параметры объекта или диалогового окна установки параметров соответствующего инструмента без фактического изменения внешнего файла самого объекта.

Для получения дополнительной информации см. “Инструмент Объект/Источник света” в справке ArchiCAD.

При размещении объекта (в отличие от других элементов ArchiCAD) Вы фактически размещаете экземпляр внешнего файла, располагающегося в библиотеке объекта. ArchiCAD поставляется со стандартной библиотекой объектов, содержащей сотни предварительно сконфигурированных и редактируемых объектов (также известные как объекты GDL или библиотечные элементы). В большинстве случаев Вы будете использовать инструменты ArchiCAD для размещения объектов из этой стандартной библиотеки. В зависимости от их типов, используемыми инструментами могут быть либо Объект, либоспециальныеинструменты, например, Лестница

или Световой люк.

Если при открытии проекта появляется диалоговое окно

Отчет загрузки библиотеки, указывающее на то, что в активной библиотеке отсутствуют некоторые из размещенных в проекте объектов, то такие объекты не могут быть представлены на плане этажа. (Вместо отсутствующих библиотечных элементов на плане этажа появляются специальные узловые точки.)

Большинство из необходимых объектов Вы сможете найти в библиотеке ArchiCAD - поставляемой производителем библиотеке стандартных объектов. Объекты структурированы по папкам и подпапкам, чтобы можно было легко их найти. Библиотека ArchiCAD является всеобъемлющей, хотя в некоторых локализованных версиях библиотеки ArchiCAD могут содержаться специальные объекты, соответствующие стандартам той или иной страны.

При активировании инструмента, относящегося к объектам конкретного типа (например, лестницы или двери), открывающееся диалоговое окно установки параметров инструмента предоставляет доступ только к тем объектам библиотеки ArchiCAD, которые относятся к этому инструменту. Например, инструмент Окно предоставляет доступтолькок библиотечным элементам окон, но нек дверям или лестницам.

См. также “Про подтипы объектов GDL” в справке

ArchiCAD.

Инструмент Объект (пиктограмма стула) предоставляет доступ к большой совокупности объектов, которые не принадлежат объектам других специальных типов. Эти объекты распределены по трем основным папкам: Основная библиотека; Визуализация; Библиотекарасширений. Основная библиотека содержит все виды мебели (кровати, стулья, офисное оборудование и т.д.); украшения и отделку (часы, вазы и т.д.); предметы отдыха и оздоровления (такие как пианино, бильярдный стол, телевизор). Дополнительные папки содержат строительные конструкции (такие как ограждения и прессованные изделия); специальные конструкции (например, камины и ставни); механическое оборудование (такие как кондиционеры и лифты) а также 2D-элементы (например, электрические и графические символы.)

Папка Визуализация содержит элементы благоустройства территории(например, деревья), атакже изображения людейи транспортных средств.

Параметры объектов библиотечных элементов

Диалоговые окна установки параметров библиотечных элементов намного сложнее, чем аналогичные окна для конструктивных элементов. Они состоят из двух частей:

•В левой части находится область для просмотра и определения места расположения библиотечных элементов (согласно выбранному инструменту) в установленных

библиотеках. Кроме просмотра здесь можно произвести поиск библиотечных элементов по их имени.

•В правой части диалоговое окно содержит панели с параметрами.

Если Вы выбрали библиотечный элемент (не папку), то в правой части диалогового окна появятся его параметры.

Щелчокнапиктограммеввидестрелкивниз, расположеннойв верхней средней части диалога, приводит к закрытию области просмотра библиотечных элементов. В этом случае диалоговое окно занимает меньше места.

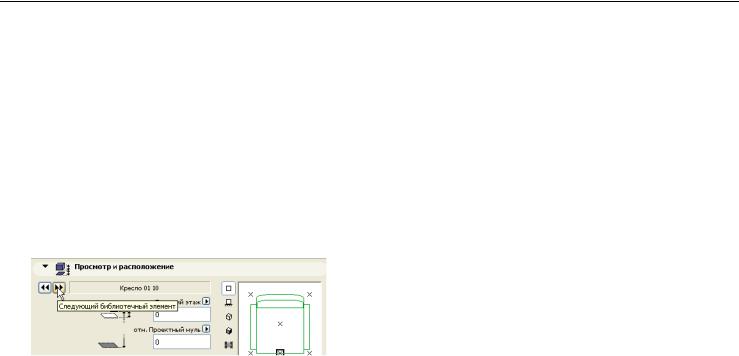

В панели Просмотр и расположение (как и в информационном табло) имеются простые управляющие элементы для последовательного просмотра элементов активной библиотеки в прямом и обратном направлениях без использования окна браузера.

Панель Специальные параметры активна, если выбранный элемент содержит скрипт интерфейса пользователя.

Источники объектов ArchiCAD

•Стандартная библиотека ArchiCAD, поставляемая вместе с программой пакетом, содержит сотни предварительно определенных стандартных.

•С помощью менеджера библиотек ArchiCAD можно в любое время загрузить дополнительные библиотеки специальных библиотечных элементов. Graphisoft публикует несколько дополнительных специализированных

библиотек. Проконсультируйтесь с Вашим дилером для получения дополнительной информации.

Для получениядополнительной информации см. “Библиотеки” на стр. 34.

•В Интернете Вы можете найти растущее количество сайтов, посвященных объектам GDL, например, Object Depository (archicad-talk.graphisoft.com/object_depository.php) или ObjectsOnLine (www.objectsonline.com). На веб-сайте

Graphisoft (www.graphisoft.com) находится список таких адресов. Кроме того, расширение GDL Web Control (www.graphisoft.com/products/archicad/object_technology/dow nloads) позволяет визуализировать объекты GDL непосредственно в Вашем веб-браузере и закачать их непосредственно в Ваш проект ArchiCAD.

•Ряд программ или расширений, создаваемых сторонними фирмами, позволяют создавать и редактировать объекты GDL. Такие объекты содержат GDL-скрипты, а также другие, зависимые от приложения, данные. Проконсультируйтесь с Вашим дилером для получения дополнительной информации.

•Библиотеки DXF являются широко распространенными среди пользователей САПР и покрывают практически любую область проектирования и разработок. Многие их производителей предлагают символы или модели своих продуктов в формате DXF. ArchiCAD может легко импортировать такие библиотеки.

•Вы можете воспользоваться существующими элементами ArchiCAD для создания и сохранения специальных объектов.

Для получения дополнительной информации см. “Графическое создание специальных объектов” на стр. 274.

•Наконец, если у Вас возникла потребность в объектах, которых нет в имеющихся библиотеках ArchiCAD и которые невозможно получить их из других источников, ArchiCAD предлагает универсальное решение - язык GDL (Geometric Description Language - язык геометрических определений). Используя этот довольно простой язык

программирования, Вы можете создавать любые строительные объекты в виде библиотечных элементов.

Для получения дополнительной информации см. “Написание скриптов специальных объектов” на стр. 279.

•Вы можете создавать объекты в других 3D-приложениях. ArchiCAD может импортировать 3D-модели, созданные в таких приложениях как MaxonForm, Zoom или Alias Wavefront. Эти приложения являются универсальными средствами построения 3D-моделей, позволяющие создавать фигуры произвольной геометрической формы.

Для получения дополнительной информации, см. документацию на MaxonForm в папке документации

Graphisoft.

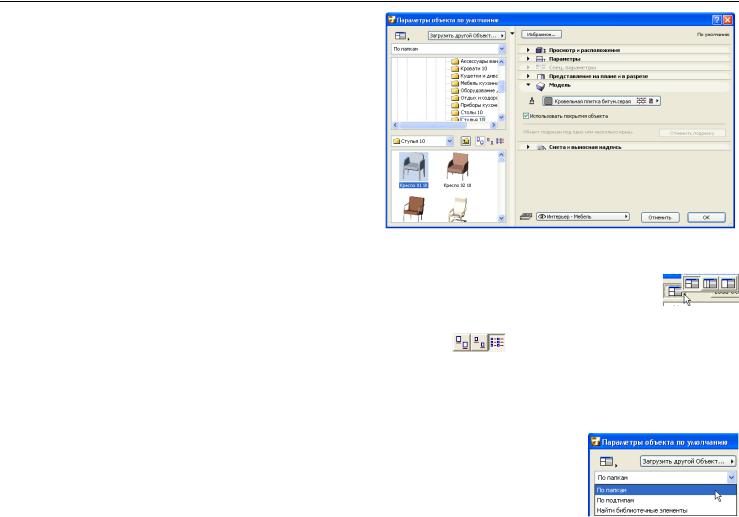

Нахождение библиотечного элемента

Используйте окно браузера в диалоге установки параметров объекта для нахождения требуемого библиотечного элемента.

Диалоговые окна установки параметров библиотечных элементов состоят из двух частей:

•В левой части находится область для просмотра и определения места расположения библиотечных элементов (согласно выбранному инструменту) в установленных библиотеках. Кроме просмотра здесь можно произвести поиск библиотечных элементов по их имени.

Примечание: Щелчок на пиктограмме в виде стрелки вниз, расположенной в верхней средней части диалога, приводит к закрытию области просмотра библиотечных элементов. В этом случае диалоговое окно занимает меньше места.

•В правой части диалоговое окно содержит панели с параметрами.

Если Вы выбрали библиотечный элемент (не папку), то в правой части диалогового окна появятся его параметры.

Всплывающее пиктографическое меню в верхней левой части диалогового окна позволяет выбрать форму представления окон в левой части.

Три кнопки позволяют указать способ представления содержимого текущей папки: в виде больших пиктограмм, в виде маленьких пиктограмм, в виде списка элементов в алфавитном порядке их имен.

Левая часть включает управляющие элементы для просмотра установленных в ArchiCAD библиотек.

В диалоговом окне установки параметров объекта выберите способ просмотра библиотечных элементов:

•Вариант По папкам приводит к представлению библиотечных элементов согласно

иерархической структуре папок установленных библиотек.

•Вариант По подтипам позволяет просматривать объекты согласно их типам.

Для получения информации про подтипы см. “Про подтипы объектов GDL” в справке ArchiCAD.

Вы можете раскрыть папку библиотеки или подтипа щелчком на знаке плюс (или на стрелке в MacOS), расположенной рядом с именем папки/подтипа.

•Выберите вариант Найти библиотечные элементы для поиска библиотечных элементов по их имени.

Для получения дополнительной информации см. “Размещение объекта” в справке ArchiCAD.

Размещение объекта

Обычно при размещении объекта выполняется следующая последовательность шагов:

1Выберите соответствующий инструмент на инструментальной панели и двойным щелчком на пиктограмме инструмента откройте диалоговое окно установки его параметров.

2Просмотрите имеющиеся в библиотеке элементы соответствующего типа и выберите необходимый.

3Настройте параметры по умолчанию, чтобы они соответствовали конкретной ситуации или цели. Изменения, производимые Вами в объекте (источнике света, окне и т.д.) в диалоговом окне установки его параметров, ни коим образом не влияют на внешний файл объекта.

4Щелчком в необходимом месте разместите экземпляр библиотечного элемента.

Точка привязки размещения объекта

Главная узловая точка (точка привязки размещения объекта) может быть определена в панели Просмотр и расположение диалога Параметры объекта. Перед размещением объекта

или источника света убедитесь, что Вы выбрали подходящую узловую точку в качестве точки привязки.

Для получения дополнительной информации см. “Панель объекта/источника света Просмотр и расположение” в

справке ArchiCAD.

Визуализация процедуры размещения объекта

Если при активном инструменте

Объект или Источник света Вы размещаете курсор внутри окна конструирования, появляется серый контур элемента, который следует за перемещением

курсора. Это позволяет Вам увидеть, какая именно узловая точкавыбранавкачествеглавнойикакбудетразмещенсимвол объекта после щелчка. Вы можете включать/отключать воспроизведение серого контура с помощью соответствующего маркера в Параметры > Окружающая среда > Дополнительные параметры.

При размещении объекта или источника света Вы можете дополнительно использовать числовой ввод координат, притяжение курсора, электронные рейсшины и сетки. Все эти средства позволяют Вам с большой точностью размещать, например, арматуру или предметы мебели как относительно друг друга, так и в специальных точках.

Геометрические варианты

В информационном табло представлены четыре геометрических варианта размещения объектов и источников света на плане этажа.

•При ортогональном позиционировании библиотечные элементы размещаются с ориентацией сторон вдоль линий сетки (если в диалоговом окне параметрических установок перед размещением объекта не был задан угол поворота).

•Для размещения объекта с поворотом сначала щелчком мышки укажите точку привязки объекта. Затем, используя появившуюся растягивающуюся линию, проведите вектор поворота. При необходимости используйте электронные рейсшины или фиксацию мышки парами углов.

•Диагональное размещение объекта действует точно так же, как построение прямоугольника стен.

•Диагональное размещение с поворотом действует точно так же, как построение повернутого прямоугольника стен, перекрытий и т.д.

Последние два геометрических варианта позволяют графически определить значения параметров А и В (размеры по осям X и Y) объектов или источников света на плане этажа. Отметим, что они являются доступными только в том случае, когда объект GDL допускает свободное изменение размеров; некоторые из объектов либо имеют фиксированные размеры, либо их размеры можно изменять только пропорционально.

Результаты применения этих вариантов также зависят от расположения главной узловой точки, выбранной в диалоговом окне объекта. Как правило, если главная узловая точка является угловой, то можно графически определить параметры А и В (то есть можно будет провести прямоугольник объекта, определив тем самым его размеры). Если она расположена вдоль одной из сторон объекта, то можно будет графически определить только один из параметров. Наконец, если главная узловая точка выбрана в центре символа объекта, то эти параметры графически не изменяются и объект размещается ортогонально или с поворотом.

Представление объектов в различных видах

Можно разместить объекты на плане этажа и в 3D-окне. Можно также размещать 2D-символы объектов в окне разреза/фасада/внутреннего вида и в окне чертежа деталей. Отметим, что многие 2D-объекты имеют специфические 2D-символы для плана этажа и фасадного изображения.

Многие элементы могут иметь различный вид в 2D- 3D-изображениях. На плане этажа детализация представления

объекта зависит от масштаба, устанавливаемого по команде

Документ > Масштаб плана этажа.

Перед размещением объекта выберите его подходящий вид в панели Просмотр и расположение. Для представления в 3D-окне некоторых сложных элементов необходимо довольно много времени. Хорошим примером является реалистическое дерево или другое растение, содержащее очень много многоугольников. В стандартной библиотеке ArchiCAD Вы найдете различные представления объектов одного и того же типа.

В панели Просмотр и расположение диалогового окна

Параметры объекта имеется всплывающее меню Показать на этажах, которое позволяет указывать этажи, на которых будут показываться объекты: только на его собственном этаже или в виде контуров на других этажах.

Для получения дополнительной информации см. “Управление показом элементов на этажах” на стр. 159.

Растения, людиитранспортныесредствапредставленывпапках 2D-элементов и в папках трехмерной визуализации. Люди и растения в папках 2D-видов представлены в фасадных изображениях. Эти изображения предназначены для окон разрезов/фасадов/внутренних видов. Использование таких простых представлений приводит к сохранению времени. Транспортные средства также являются только 2D-элементами, однако они имеют два или более видов: вид сверху для плана этажа, и виды спереди, сбоку и сзади для разрезов/фасадов. Соответствующий параметр-переключатель позволяет выбрать необходимый вид.

Аналоги этих элементов в папке Визуализация имеют полное объемное представление, поэтому они могут воспроизводиться в 3D-окне, а также представляться в виде рисунков реалистических изображений. Папка Визуализация также содержит рисунки, используемые в качестве текстуры. Они представляются в виде простой штриховки в изображениях с раскраской и тенями и полностью изображаются в фотоизображениях. Если Вы размещаете и делаете активной камеру, то рисунок всегда размещается по отношению к ней лицевой поверхностью, чтобы избежать искажений.

Выбор размещенного объекта

В отличие от стен и других элементов, создаваемых "налету", курсор может производить свое позиционирование только на предварительно определенных узловых точках символа объекта. Курсор не чувствителен ни к каким линиям внутри контура символа. Именно с помощью этих узловых точек осуществляется размещение, выбор и позиционирование объекта относительно других элементов. (Вы можете выбрать объект щелчком внутри занимаемой им области при условии, что активирован механизм быстрого выбора в информационном табло инструмента Указатель.)

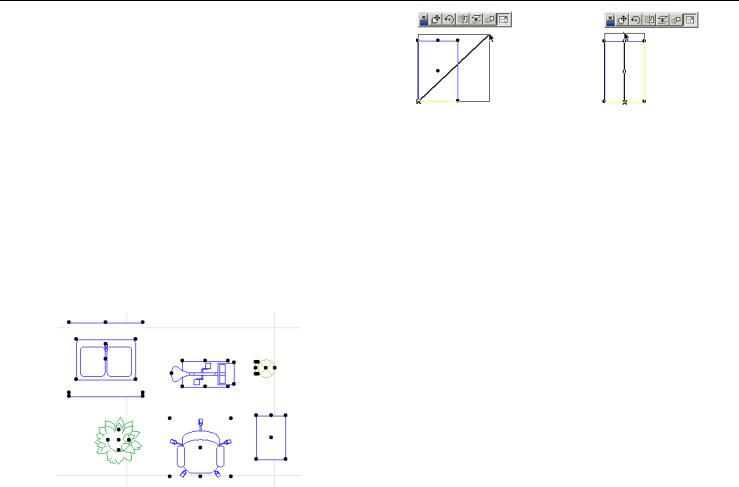

Изменение размеров объектов

Изменить размеры объектов и источников света можно с помощью их узловых точек при условии, что они определены в вершинах и на ребрах своих 2D-символов. Другие узловые точки не могут использоваться для изменения их размеров.

Чтобы увидеть узловые точки, выберите объект.

Для изменения размера объекта Вы можете воспользоваться командой Изменить размеры или соответствующей пиктограммой локальной панели .

Помните, что Вы изменяете значения параметров А и В символа, а не ограничивающего его прямоугольника. С помощью параметрических 2D-скриптов можно легко создать объект, размеры символа которого не соответствуют значениям параметров А и В. Если Вы создали именно такой символ, то определите узловые точки точно в углах прямоугольника с размерами АxВ. Это позволит Вам изменять размеры такого символа.

Настройка параметров объекта

Все инструменты объектов (окон, дверей, концов стен, световых люков, источников света, лестниц) содержат панель Параметры в диалоге установки своих параметров. Перед размещением объекта Вы можете настроить множество его параметров. Размещенныеобъектымогутбытьтакжевыбраны и значения их параметров обновлены.

Для ознакомления со способами передачи параметров от одного объекта к другому см “Передача параметров между объектами” на стр. 272.

Основными параметрами любого объекта являются значения их длины и ширины, которые в списке параметров обозначаются буквами А и В. Например, если Вы установите разные значения параметров А и В для круглого стола, то он приобретет эллиптическую форму. Вы можете устанавливать значения другим параметрам, которые определяют размерные характеристики объекта. Для случая стола ими могут быть общая высота, толщина крышки стола или высота и толщина ободка под крышкой стола.

Вы можете обнаружить, что некоторые параметры являются взаимосвязанными.

В примере с эллиптическим столом Вы не сможете изменить количество его ножек, которое всегда равно 4. Параметр количества ножек оказывается недоступным.

С другой стороны, если стол круглый, параметр количества ножек становится доступным, и Вы можете создать стол с одной, двумя, тремя и четырьмя ножками.

Количество ножек влияет на возможные типы ножек. Тип ножек выбирается либо в специальном параметре в виде всплывающего меню, либо в панели Специальные параметры.

Хотя многие из параметров оказывают влияние на 3D-вид объекта GDL, однако имеются и такие, которые влияют только на представление объекта на плане этажа.

Маркер Минимальное пространство (имеющийся во многих объектах стандартной библиотеки ArchiCAD) добавляет штриховку к символу элемента на плане этажа. Эта штриховка указывает на область вокруг элемента, которую следует оставить свободной.

С помощью параметров можно настраивать даже незначительные детали объекта. Например, для распашного окна Вы можете указывать различное число внутренних перегородок.

Передача параметров между объектами

Если Вы хотите отредактировать параметры в панели Параметры, например, изменить ширину и высоту оконного проема, то произведенные изменения будут восприняты после выхода из диалога по кнопке ОК. Затем Вы можете разместить объект с измененными параметрами.

При выборе другого объекта, например, заменяя створчатое окно на раздвижное, любые изменения параметров, произведенные в створчатом окне, будут потеряны и установки этого окна возвратятся к значениям по умолчанию. Однакоимеетсявозможность передатьизмененныепараметры во вновь выбираемый объект. Для этого нажмите Ctrl+Alt (MacOS: Cmd+Opt) при щелчке на новом элементе.

Курсор принимает форму шприца, указывая, что параметры текущего объекта будут переданы идентичным параметрам вновь выбираемого объекта.

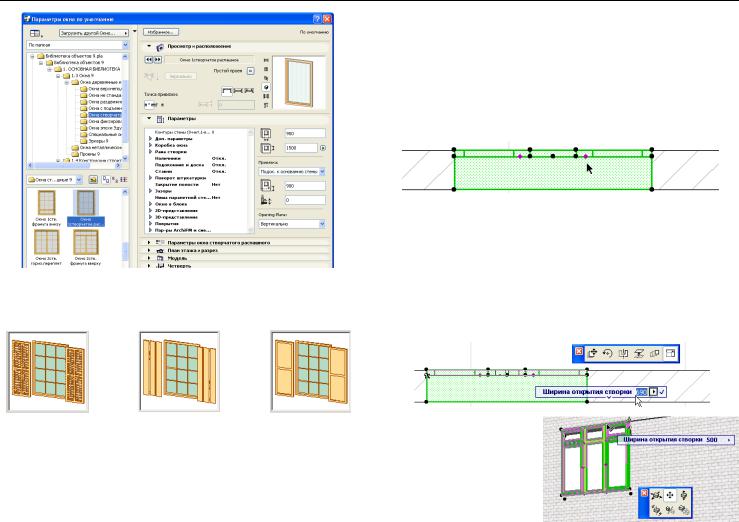

Графическое редактирование с использованием редактируемых узловых точек

Некоторые из объектов GDL могут иметь узловые точки (точки выбора). Редактируемые узловые точки GDL можно распознать по их обозначению в виде небольших ромбов. Выберите такой объект и сделайте щелчок на редактируемой узловой точке; в появившейся локальной панели выберите пиктограмму Перемещение или Изменение размеров. Щелчок

на редактируемой узловой точке GDL приводит к открытию табло слежения, в котором приводятся редактируемые параметры. Последовательным нажатием клавиши Tab "доберитесь" до необходимого параметра и измените его значение.

Цвет редактируемых узловых точек GDL устанавливается в диалоге команды Параметры > Окружающая среда > Выборка и информация об элементе.

Узловая точка в виде ромба предупреждает Вас, что с помощью этой узловой точки помимо графического редактирования также допустимо редактирование посредством числового ввода, например, ширины боковой створки (при условии, что выбран соответствующий вариант локальной панели). На рисунке ниже всплывающее меню табло слежения содержит параметр Ширина боковой створки, если в локальной панели выбрана пиктограмма Изменение размеров.

Узловая точка в виде ромба и связанная с ним локальная панель также доступны в 3D-окне. На рисунке ниже в локальной панели выбрано

Перемещение вершины

для активирования параметра Ширина боковой створки.

Примечание: Узловые точки в виде ромба появляются только для тех вариантов редактирования, которые

предоставляют специальные возможности редактирования параметра в табло слежения. Никакого другого смысла эти узловые точки не имеют.

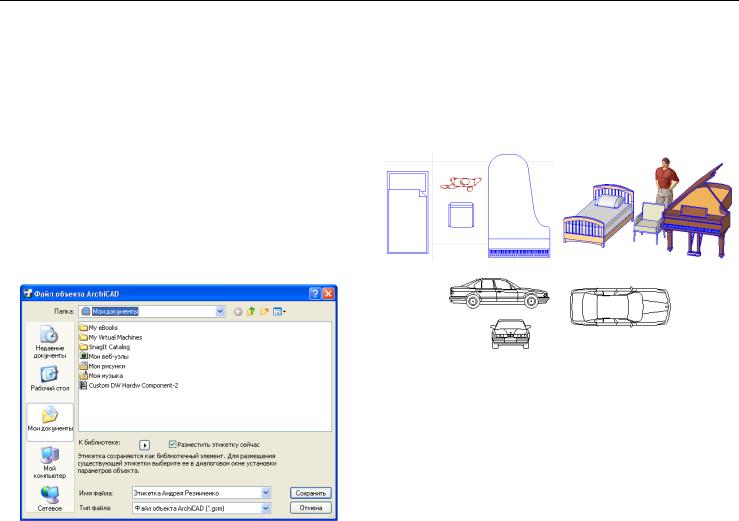

Создание объекта этикетки

С помощью команды Документ > Дополнения к документу >

Создать этикетку Вы можете сохранить область, ограниченную плоской бегущей рамкой, в виде параметрического библиотечного 2D-элемента. В последующем Вы сможете “наклеивать” эти изображения на план этажа или разрезы/фасады с целью их обогащения необходимыми деталями.

Для создания этикетки нанесите напланэтажа бегущуюрамку и затем выполните команду Документ > Дополнения к документу > Создать этикетку . В появившемся диалоговом окне Вы можете указать имя и место расположения создаваемого элемента.

Примечание: Создаваемые таким образом объекты будут параметрическими и их поведение определяется специальным шаблоном, расположенным в библиотеке ArchiCAD. Если этот шаблон отсутствует в загруженной библиотеке, то создаваемые этикетки уже не будут параметрическими. При создании этикетки ArchiCAD проверит наличие шаблона этикетки и при его отсутствии известит Вас об этом. Вы сможете отказаться от ее сохранения или все же сохранить.

Готическое окно, созданное из перекрытий и крыш

Сохранениебиблиотечныхэлементовсплана этажа

2D-чертежи и 3D-модели, созданные на плане этажа с помощью инструментов

ArchiCAD, могут быть сохранены как библиотечные элементы. Чтобы создавать такие элементы, не нужны какие-либо знания GDL. Создаваемые таким способом объекты могут сохраняться в виде

"редактируемого GDL-скрипта” или “не редактируемых двоичных 3D-данных”.

Пользователи могут изменять скрипты редактируемых объектов вплоть до расширения их функциональных возможностей путем переписывания их GDL-скриптов. Каждый инструмент ArchiCAD имеет свою эквивалентную команду в GDL, которая может использоваться в 2D- и 3D-скриптах создаваемого объекта.

Файлыплановмогутсохранятьсякак объекты, окнаилидвери. Следовательно, создаваемые таким образом объекты становятся доступными в диалоговых окнах установки параметров объектов, окон или дверей.

Сохранение 2D-символов как библиотечные элементы

•Постройте необходимый 2D-символ на плане этажа с использованием 2D-инструментов (линии, тексты, штриховка и т.д.). Старайтесь построить этот символ как можно ближе к началу системных координат.

•Разместите узловые точки, чтобы курсор мог обнаруживать объект по ним.

•Выберите необходимые чертежные элементы.

•Сохраните объект по команде Файл > Библиотеки и объекты > Сохранить выбранное как. Для его сохранения следует указать имя создаваемого библиотечного объекта и путь.

(Используйте всплывающее меню К библиотеке, чтобы быстро найти библиотеку, в которой должен сохраниться объект. Если нет загруженных библиотек, то список этого меню пустой.)

•Разместите этот объект с помощью инструмента Объект. Обратите внимание, что можно изменять размеры объекта, но при этом его изображение будет искажаться, так как он был создан как непараметрический.

•Если Вы хотите произвести дальнейшие изменения в созданном объекте, выберите его на плане этажа и выполните команду Файл > Библиотеки и объекты > Открыть объект

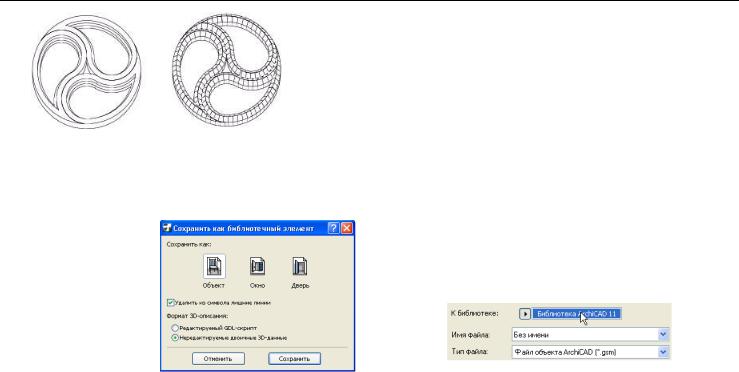

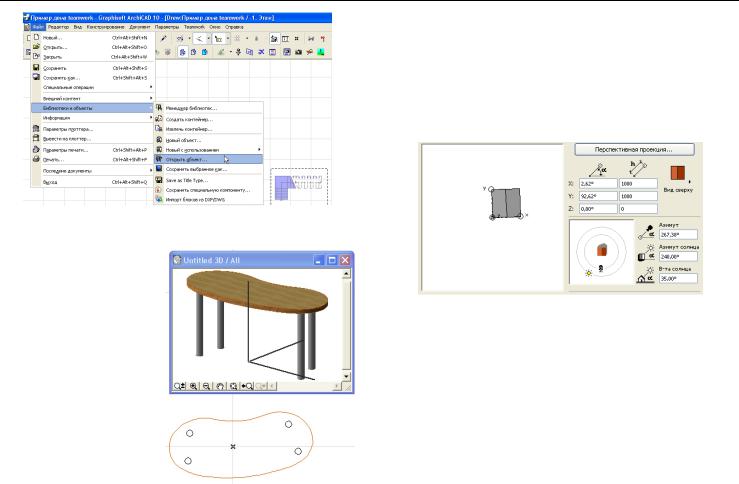

Сохранение 3D-моделей в виде объектов

Постройте требуемую 3D-модель с помощью конструктивных инструментов ArchiCAD (перекрытие, крыша, 3D-сетка и т.д.). Например, Вы можете построить стол, крышкакоторогосделанаиз перекрытия, а ножки - из колонн. Старайтесь произвести построение как можно ближе к началу системных координат.

•Выберите элементы созданной модели и откройте 3D-окно.

•В диалоге команды Вид > Режим 3D-вида > Параметры

3D-проекции установите 3D-вид таким образом, чтобы получающееся изображение соответствовало виду сверху создаваемого библиотечного элемента. ArchiCAD автоматически повернет библиотечный элемент согласно выбранной проекции. Если Вы построили 3D-модель таким

образом, что созданный объект "стоит" на плане этажа (как в приведенной иллюстрации со столом), воспользуйтесь следующими установками: вид сверху, азимут=270°. Если же Ваша модель "лежит на боку" (см. объект стула ниже), установите следующие параметры: вид сбоку, азимут=90°.

•Если Вы не хотите показывать все линии модели в 2D-символе, выберите вариант представления с удалением невидимых линий или с раскраской и тенями.

•Сохраните модель по команде Файл > Библиотеки и объекты > Сохранить 3D-модель как. Для его сохранения следует указать имя создаваемого библиотечного объекта и путь.

•В открывшемся диалоговом окне Сохранить как библиотечный элемент установите необходимые параметры сохранения. Выберите вариант Сохранить как объект. Если Вы не хотите включать лишние линии в

2D-символ, отметьте маркер Удалить из символа лишние линии. Если Вы предполагаете в дальнейшем производить корректировку скриптов создаваемого объекта, то выберите вариант Редактируемый GDL-скрипт.

•Разместите созданный библиотечный элемент с помощью инструмента Объект. Обратите внимание, что можно изменять размеры объекта, но при этом его изображение будет искажаться, так как он был создан как непараметрический.

•Если Вы хотите произвести изменения в скриптах созданного объекта, выберите его на плане этажа и выполните команду Файл >

Библиотеки и объекты > Открыть объект.

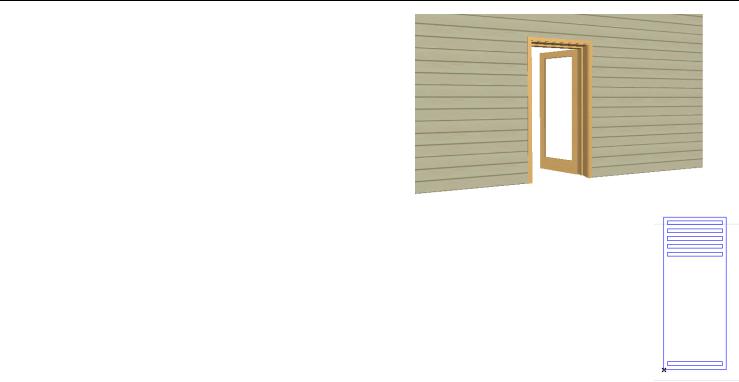

Сохранение с плана этажа прямоугольных дверей и окон

•Постройте необходимую 3D-модель окна или двери на плане этажа с использованием конструктивных инструментов ArchiCAD (перекрытия, стены, 3D-сетки, крыши и т.д.). Эта модель должна "лежать" на плане этажа на нулевом уровне. Нижняя поверхность создаваемого объекта (расположенная на нулевом уровне) будет внешней стороной окна или двери. ArchiCAD автоматически повернетсозданный объект на90° и создаст прямоугольный проем в стене при размещении окна/двери. Например,

нижняя поверхность перекрытия (расположенная на нулевом уровне) станет внешней поверхностью коробки окна, которая будет соответствовать внешней части стены, а толщина перекрытия представляет толщину коробки.

Для получения дополнительной информации см. раздел “Двери и окна” справочного руководства по GDL (этот документ в формате PDF находится в папке ArchiCAD > Документация или в меню ArchiCAD Справка).

•Выберите элементы созданной модели и откройте 3D-окно. Вы можете использовать любые установки 3D-проекции.

•Сохраните объект по команде Файл > Библиотеки и объекты > Сохранить 3D-модель как. Для его сохранения следует указать имя создаваемого библиотечного объекта и путь.

•В открывшемся диалоговом окне Сохранить как библиотечный элемент установите необходимые параметры сохранения. Выберите вариант Сохранить как окно или Сохранить как дверь. Если Вы не хотите включать лишние линии в 2D-символ, отметьте маркер Удалить из символа лишние линии. Если Вы предполагаете в дальнейшем производить корректировку скриптов создаваемого объекта, то выберите вариант Редактируемый

GDL-скрипт.

•Разместите созданный объект с помощью инструмента Окно или Дверь. Обратите внимание, что можно изменять размеры объекта, но при этом его изображение будет искажаться, так как он был создан как непараметрический.

•Если Вы хотите произвести изменения в скриптах созданного объекта, выберите его на плане этажа и выполните команду Файл > Библиотеки и объекты > Открыть объект.

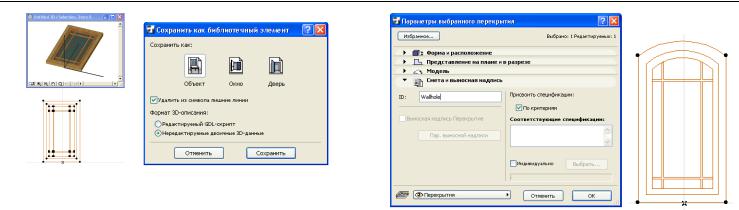

Сохранение с плана этажа окон и дверей произвольной формы

Этот метод очень похож на тот, который используется для сохранения прямоугольных окон и дверей; единственным исключением является первый шаг этой процедуры, который заключается в определении модели плана этажа:

•Создайте на плане этажа 3D-модель окна или двери произвольной формы, как это было описано в предыдущем разделе.

•Разместите перекрытие или крышу, которые имеют контур, совпадающий с требуемым проемом или нишей в стене.

•Выберите перекрытие или крышу и откройте диалоговое окно установки его параметров.

•Перейдите в панель Смета и выносная надпись и присвойте ID Wallhole, если создается проем, или Wallniche, если создается ниша в стене.

Далее следуйте инструкциям предыдущего раздела.

ArchiCAD может создать проем в стене произвольной формы на основании перекрытия или крыши, имеющих ID Wallhole или Wallniche Перекрытия и крыши, имеющие такие ID, не будут показываться в 3D-окне как объекты окна или двери, а как отверстия или ниши в стене. (Wallhole и Wallniche являются командами GDL для создания проемов/ниш в стене).

Вы можете комбинировать перекрытия или крыши для создания проемов/ниш более сложной формы. Так как для крыш можно указывать угол их наклона, то можно создавать неперпендикулярные проемы в стене.

Примечание: При использовании единственного перекрытия в качестве проема/ниши в стене убедитесь, что оно располагается над нулевым уровнем. (По умолчанию верхняя поверхность перекрытия находится на нулевом уровне; это означает, что оно не будет вырезать проем/нишу в стене.)

Дополнительная информация

Книга “Introduction to Object Making” написана ведущим экспертом по GDL David Nicholson-Cole и опубликована Graphisoft; представляет собой простое и доходчивое введение в создание библиотечных элементов с помощью GDL и без него.

Написание скриптов специальных объектов

Если все перечисленные выше возможности Вас не удовлетворяют или если Вы хотите иметь такие библиотечные элементы, форма которых определялась бы параметрами, задаваемыми пользователем, тогда следует обратиться к языку GDL и среде программирования ArchiCAD.

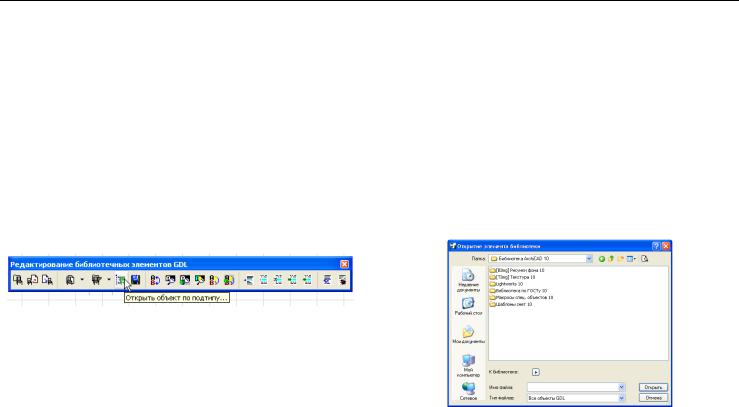

При редактировании параметров объектов можно активировать табло команд Редактирование библиотечных элементов GDL (расположенное в подменю Окно > Табло команд) для быстрого доступа к часто используемым командам. Вы можете добавить команды этого табло в структуру меню ArchiCAD с помощью диалогового окна

Окружающая среда.

Создание новых объектов и редактирование существующих управляется из одного места - главного окна объекта GDL. В этом окне Вы можете добавить или отредактировать параметры, компоненты, дескрипторы, скрипты и 2D-символ объекта GDL.

Для получения дополнительной информации см. “Главное окно

GDL” в справке ArchiCAD.

Каждый объект GDL может включать зависимый от масштаба символ, представляющий объект на плане этажа, множество параметров, определяющих множество разновидностей объекта, и 3D-скрипт, описывающий трехмерную геометрическую форму объекта. 3D-вид объекта GDL создается из 3D-скрипта, который принимает во внимание установленные пользователем значения параметров.

Написание скриптов в GDL не ограничено только геометрическими фигурами; Вы можете создавать элементы, обладающие многими полезными свойствами, например, стоимость, доступность и текстура.

Некоторые из объектов GDL не содержат никаких геометрических данных. Например, макрос представляет собой текстовый файл, к которому могут ссылаться другие объекты (ликвидируя при этом необходимость включения текста макроса во все скрипты этих объектов), а объект спецификации содержит описательные данные, которые используются при составлении смет.

Для изменения объекта, уже размещенного на плане этажа,

выберите команду Файл > Библиотеки и объекты > Открыть объект. Открывается главное окно объекта GDL.

Для модификации объекта GDL из библиотеки выберите команду Файл > Библиотеки и объекты > Открыть объект и

в открывшемся диалоговом окне найдите и выберите требуемый для редактирования объект GDL.

Для выхода в корневой каталог одной из установленных библиотек, откройте всплывающее меню К библиотеке и выберите имя необходимой библиотеки. (Если нет загруженных библиотек, то всплывающее меню пустое.)

Используйте поле Тип файла для просмотра объектов только одного указанного типа. Выберите файл объекта и нажмите копку Открыть. Открывается главное окно этого объекта

GDL.

Для изменения открытого объекта используйте управляющие элементы, имеющиеся в этом окне. В этом случае Вы работаете с самим внешним файлом, а не с его экземпляром.

Это означает, что все произведенные Вами изменения отразятся в самом файле и окажут воздействие на все его размещенные экземпляры.

Выбор команды Сохранить при активном главном окне объекта GDL приводит к сохранению этого объекта; при этом проект остается нетронутым.

Дополнительная информация

“GDL Reference Guide” (см. ее версию в формате PDF в папке

ArchiCAD > Документация или в меню ArchiCAD Справка)

поможет Вам в изучении мощного языка геометрических определений ArchiCAD для обогащения Вашего проекта новыми объектами собственного производства.

Специальные компоненты

В ArchiCAD имеется возможность сохранять элементы, созданные на плане этажа, в виде файлов GDL, в связи с чем они становятся специальными компонентами существующих библиотечных элементов GDL. Например, для создания специального дверного полотна в виде специальной компоненты Вы можете создать перекрытие, которое затем может быть сохранено в виде специального дверного полотна. Вседвери, которыеиспользуюттипыдверныхполотен(тоесть которые имеют такой параметр в списке своих параметров) могут воспользоваться вновь созданным дверным полотном.

Вы можете создавать специальные компоненты для всех типов элементовGDL (окна/двери/объектыит.д.). Этопредоставляет возможность расширять перечень свойств, приписываемых Вашим библиотечным элементам, если заданные стандартные свойства не удовлетворяют Вашим специфическим потребностям.

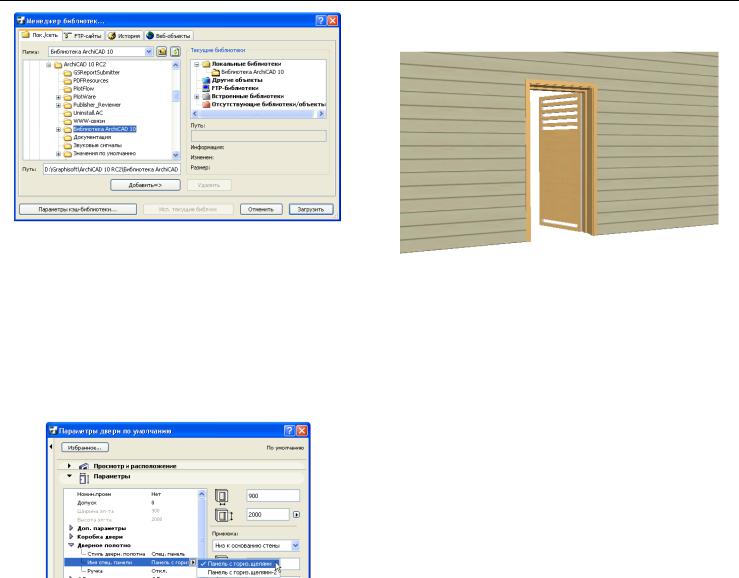

Пусть, например, в Вашей библиотеке имеется обычная дверь (в нашем случае это “D1 10.dor”) и пусть необходимо создать новое полотно для этой двери. Выполните следующие шаги:

1Используя конструктивные элементы ArchiCAD (такиекакперекрытия), создайте дверное полотно на плане этажа. В случае использования специальных панелей окна/двери, то, что Вы нарисуете в плоскости X-Y окна плана этажа, будет "поставлено вертикально" в библиотечном элементе окна/двери (то есть будет повернуто вокруг оси Х на 90 градусов, как это описано в справочном руководстве по GDL). Для специальных компонент других типов это условие не применяется.

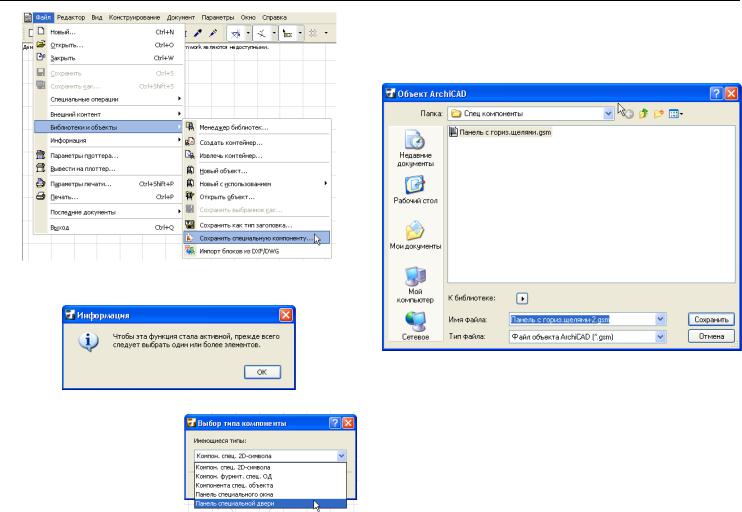

2Выберите начерченные элементы и выполните команду Файл > Библиотеки и объекты > Сохранить специальную компоненту.

4Открывается диалоговое окно, в котором Вы указываете тип сохраняемой специальной компоненты.

Помимо вариантов Панель специальной двери и Панель специального окна Вы также можетет выбрать:

•Компонента фурнитуры специального ОД для специальных дверных и оконных ручек.

6Сохраненный объект будет загружаться как элемент имеющихся библиотек. Он становится доступным в качестве специальных дверных полотен после перезагрузки библиотеки.

Примечание: После сохранения специальной компоненты в библиотеке ArchiCAD 11 эту библиотеку следует перезагрузить, чтобы объект специальной компоненты стал доступен.

Отметим, что если Вы сохраняете этот элемент как тип, который отличается от специального полотна двери, сохраненный объект не будет доступным именно среди дверей, так как он будет размещен в другом месте (согласно типу, в котором он сохраняется).

7В диалоговом окне установки параметров дверей выберите значение для параметра Имя специальной панели (если определена только одна специальная компонента полотна, то этот параметр автоматически примет данное значение).

Установите параметр Стиль дверного полотна в Специальное полотно. Нажмите ОК для сохранения произведенных установок.

Вновь созданное дверное полотно применяется к Вашей двери.

Примечания:

•Не имеет никакого значения, где именно на плане этажа располагается тот элемент, из которого Вы создали специальную компоненту. ArchiCAD автоматически разместит ее в соответствующее место в объекте библиотеки.

•При использовании специальной компоненты ArchiCAD при необходимости автоматически изменит ее размеры. Например, Вы можете создать специальную компоненту типа дверного полотна, которая имеет размеры 1000 х 2000 мм. Если же имеется дверь размером 800 х 2000 мм. с наличником, имеющим ширину в 50 мм. вдоль всех сторон, то дверное полотно примет размеры 700 х 1950 мм. ArchiCAD растянет/сожмет специальную компоненту дверного полотна таким образом, чтобы оно подошло под требуемый проем.

•Вам следует установить требуемые значения соответствующих реквизитов (перья, покрытия и т.д.) специальной компоненты до ее сохранения. Именно эти значения будут применены к компоненте, когда она будет реально использоваться в проекте.

Двери и окна

Способы манипулирования и поведения окон и дверей практически одинаковые, поэтому рассмотрим их вместе.

В ArchiCAD двери и окна имитируют внешний вид и поведение реальных дверей и окон. Они всегда встроены в стены.

Окна и двери вырезают в стенах проемы, благодаря которым становится видно, что находится за стеной, и это придает 3D-изображениям большую точность и наглядность. Однако оконные и дверные стекла представляются как твердотельные тела, что позволяет получать традиционно принятые для фасадов "непрозрачные" изображения проемов. Покрытие остекления позволяет свету проникать сквозь стекло окна и двери, поэтому в фотореалистических изображениях Вы можете видеть изображения за стеклом.

Геометрические характеристики окон и дверей определяются конструкцией библиотечного элемента. Одни типы библиотечных элементов носят универсальный характер, поэтому предоставляют множество вариантов изменения

формы и размеров окна или двери до или после его размещения в проекте. С другой стороны, имеются специальные окна и двери, например, представляющие продукцию конкретного производителя, которые могут быть размещены либо в том виде, как они определены, либо с незначительными изменениями.

Представление на плане окон и дверей

На плане этажа окна и двери по умолчанию представляются стандартными символами.

Всплывающее меню Показ на плане этажа диалогового окна установки параметров окна/двери имеет следующие два варианта: Символический и Весь верх.

•Символический. Это стандартный символ объекта.

•Весь верх. Показывается весь контур элемента с его реквизитами сверху.

В случае наклонных стен Вы можете предпочесть более реалистическое изображение окна в сечении: выберите либо Сечение и низ, либо Сечение и верх, чтобы увидеть все части окна в наклонной стене.

•Сечение и низ. Показывается элемент в сечении плюс его неусеченная (нижняя) часть в виде 3D-изображения

•Сечение и верх. Показывается элемент в сечении плюс его верхняя часть (то есть та его часть, которая располагается выше плоскости сечения плана этажа).

Реквизиты представления окна/двери устанавливаются в панели Представление на плане и в разрезе диалога установки параметров окна/двери.

См. “Панель окна/двери Представление на плане и в разрезе” в справке ArchiCAD.

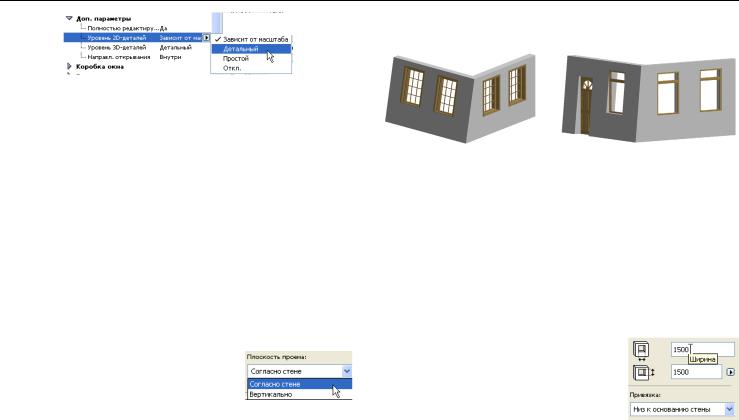

В зависимости от скрипта, который описывает библиотечный элемент, при различных масштабах плана этажа Вы можете увидеть возможные детали представления символа окна/двери.

Управляющие элементы Параметры окон и Параметры дверей диалогового окна команды Документ > Установить модельный вид > Параметры модельного вида позволяют показывать окна и двери на плане этажа в полном виде, только в виде контуров, в виде пустых проемов, с размерами и маркерами или нет.

Для получения дополнительной информации см. “Параметры модельного вида для конструктивных элементов” в справке

ArchiCAD.

Установка плоскости окна/двери в наклонных и сложных стенах

Окна и стены могут размещаться в стенах любых типов, включая многоугольные, наклонные и сложные. Вы можете выбрать вариант размещения окон/дверей в наклонной стене в панели Параметры диалогового окна установки параметров окна/двери.

Если Ваш проект содержит наклонные стены, то Вы можете воспользоваться управляющим элементом Плоскость проема (панель Параметры) для

указания размещения окон/дверей в таких стенах.

См. “Панель окна/двери Параметры” в справке ArchiCAD.

•Согласно стене. Наклон окна/двери соответствует наклону стены, в которую оно встроено. В наклонной стене окна/двери наклонены под тем же углом, что и стена. В наклонной с двух сторон стене окна/двери наклонены под тем же углом, что и сторона стены, с которой были размещены окна/стены. В связи с этим при перемещении окон/дверей на противоположную сторону стены их наклоны будут изменены соответствующим образом.

•Вертикально. Окно/дверьбудетрасполагатьсявертикально не зависимо от типа стены, в которых они размещаются.

В стенах со сложным профилем наклон окон/дверей определяется в диалоге Менеджер профилей: воспользуйтесь маркером Привязка проема в панели Слои конструирования

для указания наклона окон/дверей в сложной профильной стене.

Для получения дополнительной информации см. “Размещение стен/колонн/балок со сложными профилями” на стр. 234.

Привязка высоты нижней или верхней части окна/двери

Воспользуйтесь панелью Параметры для указания высоты и ширины окна/двери.

См. “Панель окна/двери Параметры” в

справке ArchiCAD.

Изменение ширины или высоты окна влияет на расположение либо нижней части окна/двери, либо верхней части окна/двери относительно пола. Под

"полом" можно рассматривать либо основание стены, либо указанный этаж.

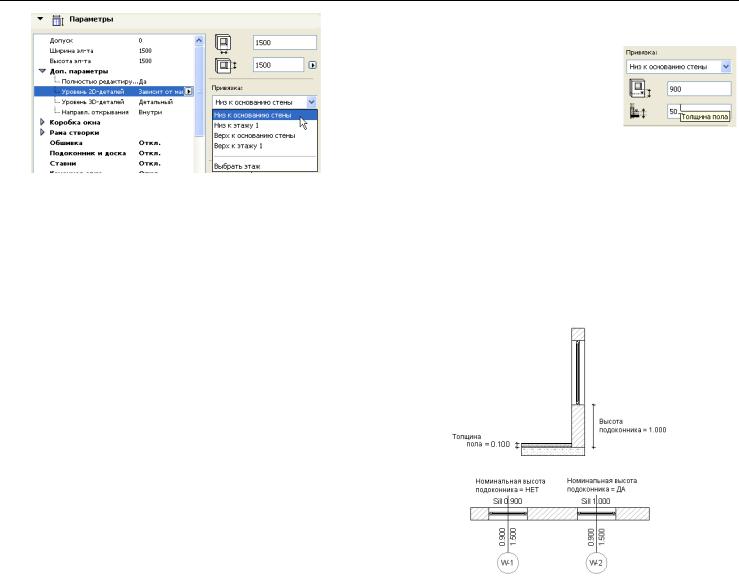

В панели Параметры всплывающее меню Привязка позволяет выбрать один из вариантов привязки верха или низа окна/двери. Точка привязки определяет, какая часть окна/двери к какой составляющей плана этажа привязывается.

•Низ к основанию стены. Этот вариант выбирается по умолчанию.

•Низ к этажу 1 (текущему этажу). Высота порога/подоконника измеряется относительно уровня текущего этажа. Чтобы привязаться к другому этажу, выберите команду Выбрать этаж и укажите требуемый этаж в открывшемся диалоговом окне.

•Верх к основанию стены. Это тот же метод, что Низ к основанию стены, но относится к верхней части окна/двери.

•Верх к этажу 1 (текущему этажу). Это тот же метод, что

Низ к этажу 1, но относится к верхней части окна/двери.

•Выбрать этаж. При выборе этого варианта (выберите имя этажа в списке открывшегося диалогового окна) указанный этаж будет служить точкой привязки окна/двери. Этот вариант может использоваться, например, в том случае, когда создается стеклянная ненесущая стена и высота всех ее стеклянных панелей задается относительно общей точки привязки (например, проектного нуля).

Высота подоконника/порога с учетом толщины пола

Используйте этот управляющий элемент для точной регулировки показа значения высоты порога/подоконника, если Ваш уровень этажа принимает во внимание толщину

пола, например, в связи с наличием паркета, и поэтому основание стены находится не на уровне пола.

ArchiCAD измеряет высоту порога/подоконника двери/окна относительно основания стены. Однако, если Вы хотите, чтобы это значение учитывало реальный уровень пола, введите толщину пола в соответствующее поле.

При этом ArchiCAD все же измеряет высоту порога/подоконника относительно основания стены, однако в маркере окна/двери высота подоконника/порога уменьшается на высоту пола.

Например, пусть основание стены расположено на 100 мм ниже уровня этажа (толщина пола равна 100 мм). Высота подоконника окна равна 1000 мм, однако реальная высота подоконника в конструктивной документации должна указываться равной 900 мм относительно уровня пола. Поэтому в маркере окна на плане этажа эта высота должна быть равной 900 мм.

Примечание: Ввод значения толщины пола не влияет на фактическое расположение окна/двери в стене; это просто альтернативный вариант показа высоты подоконника/порога в маркера окна/двери.

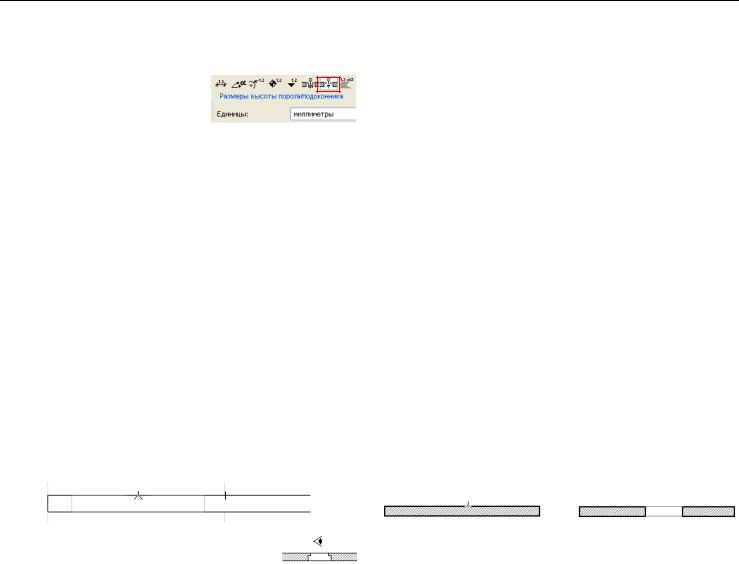

Примечание: Маркеры высоты окна/двери используют единицы измерения, специально установленные для этого типа

значений: выполните команду Параметры > Рабочая среда проекта > Размерные числа и выберите вариант Размеры высоты порога/подоконника.

Устройство окон и дверей

Способы устройства окон/дверей задаются в панели Просмотр и расположение диалога установки параметров окно/дверей. Управляющий элемент Точка привязки позволяет указать, хотите ли Вы разместить окно/дверь по его центру или одному из углов, а управляющий элемент Способ построения позволяет разместить окно/дверь с привязкой по грани, по толщине или с четвертью.

После установки необходимых параметров окон или дверей в описанном выше диалоговом окне Вы можете приступить к построению этих элементов.

Точки вставки окон и дверей

Окна и двери могут вставляться только в стены; они не могут размещаться независимо от стен.

На плане этажа Вы можете приступить к размещению оконного или дверного проема, когда курсор примет форму знака мерседес или галочки на контуре стены.

•Дляразмещенияокна щелкнитевтребуемом месте контура стены, затем сделайте второй щелчок курсором-глазом для указания

внешней стороны окна. Глубина четверти всегда отсчитывается с этой стороны.

•Для размещения двери щелкните в требуемом месте контура стены, затем сделайте второй щелчок курсором-глазом для указания направления ее открывания. Для дверей с четвертями, принятыми в Германии, глубина четверти будет отсчитываться с противоположной стороны. В противном случае - со стороны открывания.

В 3D-окне Вы можете встроить окно или дверь в любом месте вдоль всей длины стены. В окнах разрезов/фасадов/внутренних видов Вы можете создавать новые окна или двери только путем создания дубликатов существующих окон и дверей с помощью команд

Тиражировать и Переместить копию.

Если Вы попытаетесь разместить оконный или дверной проем настолько близко к краю или верху стены, что он не сможет полностью поместиться внутри нее, на экране появится диалоговое окно с уведомлением об этом, и Вам будет предоставлена возможность отменить построение. Тем не менее, Вы все же можете разместить его.

Создание пустых проемов

Для создания в стене пустого проема без размещения библиотечного элемента окна/двери, нажмите на кнопку

Пустой проем в панели Просмотр и расположение

диалогового окна установки параметров окна/двери.

См. “Панельокна/двериПросмотрирасположение” всправке

ArchiCAD.

Перейдите в панель Параметры и укажите высоту и ширину проема. Сделайте щелчок на любой из сторон контура существующей стены.

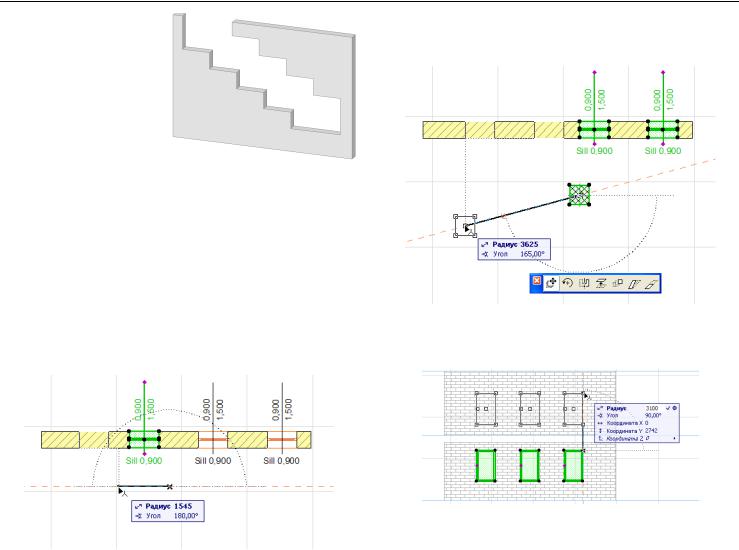

Вы можете получить стену оригинальной формы, размещаявнейподходящим образом несколько проемов илииспользуяоперациинад объемными телами.

См. “Операции над объемнымиэлементами” на стр. 309.

Перемещение проемов в стене

Используйте команды Переместить, Повернуть, Зеркальное отражение и Сместить по вертикали для перемещения проемов стены (то есть окон и дверей). Все эти операции имеются на пане этажа, в окнах разрезов/фасадов/внутренних видов и в 3D-окне только для наклонных и прямолинейных стен.

Для перемещения окон/дверей не обязательно захватывать их за узловые точки. После выбора окна/двери выполните команду Переместить, Повернуть, Тиражировать, затем сделайте щелчки в любом месте вида для указания начальной и конечной точек вектора выполняемой операции.

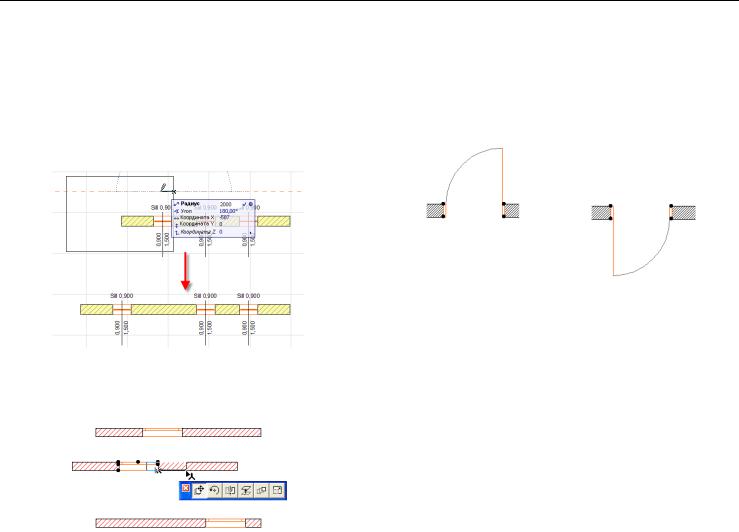

Окна/двери могут перемещаться/копироваться вместе элементами других типов. На следующем рисунке

перемещается колонна. Окна, выбранные вместе с колонной, будут перемещены в своей стене на расстояние, равное соответствующей составляющей вектора перемещения.

Окна/двери могут быть перемещены через несколько элементов стены. Вы можете переместить или скопировать окно из одной стены в другую.

Перемещение проемов между многими элементами стен действует только в том случае, когда поверхности стен, располагающиеся со стороны линии привязки, находятся в одной плоскости. Если имеются две вертикальных стены, их линии привязки должны располагаться в одной вертикальной

плоскости. Если имеются наклонные стены, то их боковые поверхности, располагающиеся со стороны линии привязки, должны находиться в одной наклонной плоскости. Толщина и другие реквизиты таких стен не обязательно должны быть идентичными; при этом даже не является необходимым условие, чтобы такие стены соединялись друг с другом.

Когда Вы изменяете размеры стены с помощью бегущей рамки, окна и двери, включенные в эту рамку, также будут перемещаться/копироваться таким образом, чтобы сохранять свое расположение относительно конца стены.

Перемещение окон и дверей

Для перемещения двери (или окна) внутри стены, без перемещения самой стены, ее нужно выбрать индивидуально.

Поворот окон и дверей

Для поворота двери или окна выберите ее, выберите команду

Повернуть (в меню Редактор > Изменить расположение или в локальной панели). Выбранная Вами дверь или окно поворачиваются на 180 градусов вокруг своего центра (в этом случае нет необходимости рисовать вектор поворота). Одновременно может осуществляться поворот любого числа окон и/или дверей.

Примечание: Тексты внутри текстовых блоков, выносные надписи, размерные числа и данные о площади заштрихованных областей после зеркального отражения всегда располагаются так, что их можно читать слева направо и снизу вверх.

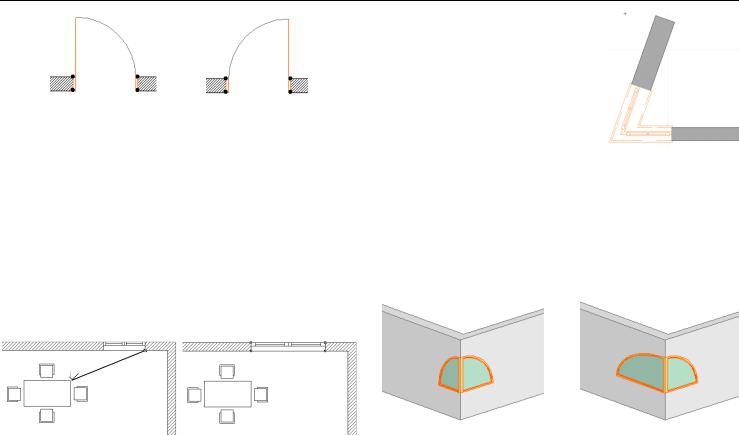

Зеркальное отражение окон и дверей

Для зеркального отражения окна или двери выберите проем и выполните команду Зеркальное отражение из подменю

Редактор > Изменить расположение или из локальной панели. Появитсякурсор-карандаш. Сделайтещелчокнаребре стены или за ее пределами. Окно/дверь зеркально отразится (направление проема изменит направление в другую сторону) вдоль оси, указанной щелчком. Если Вы сделаете щелчок за пределами стены, содержащей выбранную дверь или окно, будет выполнено отображение вокруг оси, проходящей через указанную Вами точку перпендикулярно грани стены. (В трапецеидальных стенах ось зеркального отражения располагается перпендикулярно оси привязки.)

•Зеркальное отражение может создать проем, который располагается полностью за концом стены. Тогда Вы можете выбрать ее и переместить в той же плоскости, что исходная стена.

Изменение размеров окон и дверей

Очень полезнойособенностьюмеханизма изменения размеров дверных и оконных проемов является возможность использования точек привязки, находящихся за пределами стены, в которой они расположены. В этом случае конечная точка вектора растяжения проецируется по нормали на грань стены, определяя таким образом новое положение края проема. Тем самым Вы получаете возможность осуществлять привязку проема к положению того или иного элемента в этом же или другом помещении, как показано ниже на рисунке.

Угловые окна

В ArchiCAD имеется инструмент Угловое окно.

Диалоговое окно установки параметров углового окна аналогично этим же диалогам для обычных окон и дверей. С этим инструментом не ассоциируется ни какой специальный тип объекта; большинство окон стандартной библиотеки ArchiCAD могут размещаться с помощью инструмента

Угловое окно.

Угловое окно может быть размещено

вуглах прямолинейных стен. Если Вы желаете разместить угловое окно

вуглу стены, сделайте щелчок в любом месте стены: ArchiCAD автоматически разместит окно в ближайшем углу стены и создаст зеркальную копию окна в примыкающей стене. Параметры и спецификации второго окна идентичны первому. Производится

автоматическая настройка их угла и расположения.

•В любом угле Вы можете разместить только одну пару окон.

•Угол между двумя стенами не может быть равным 0 или 180 градусов.

•Можно вручную изменять размеры каждого из размещенных окон индивидуально. При этом связь между окнами остается.

Угловые окна превращаются в обычные окна в следующих случаях:

•Вы производите перемещение, поворот или зеркальное отражение любого из двух угловых окон;

•угол между стенами изменяется таким образом, что он становится равным 0 или 180 градусов;

•одна из стен изменяет свой уровень возвышения (так как окна являются составными частями своих стен, то они также изменяют уровень возвышения;.

•одна из стыкующихся стен удаляется или перемещается в другое место.

Для получения дополнительной информации см. “Инструмент Угловое окно” в справке ArchiCAD.

Световые люки

Световые люки - это специальные объекты GDL, которые могут быть встроены в крыши. Используйте один из четырех геометрических вариантов информационного табло (ортогональный, с поворотом, диагональный, диагональный с поворотом) для размещения светового люка.

Объект световоголюка, размещенный в крыше, автоматически принимает угол наклона крыши, соответствующее возвышение и угол поворота (параллельно базовой линии крыши). При этом в крыше создается отверстие.

Примечание: Световой люк должен располагаться в пределах одного ската крыши.

Объекты световых люков располагаются в папке Слуховые окна и световые люки стандартной библиотеки ArchiCAD. Они могут быть активированы с помощью инструмента

Световой люк.

Панели диалогового окна Параметры светового люка

аналогичны панелям диалогов установки параметров окно/дверей, объектов и источников света.

Для получения дополнительной информации см. “Инструмент Световой люк” в справке ArchiCAD.

Устройство световых люков

Световые люки могут быть размещены в крышах либо на плане этажа, либо в 3D-окне.

•На плане этажа световой люк размещается внутри контура крыши.

•В 3D-окне необходимо произвести щелчок на плоскости крыши. ArchiCAD автоматически определит место расположения щелчка и разместит световой люк в плоскости крыши.

Поведение световых люков в крышах очень напоминает поведение окон в стенах. Например, при перемещении светового люка его движения ограничены плоскостью крыши. Если Вы модифицируете скат крыши, например, изменяете угол наклона, то световой люк изменяет свое расположение соответствующим образом, оставаясь в плоскости крыши.

Концы стен

Инструмент Конец стены позволяет одним щелчком создавать специальный профиль конца стены. Такие профили можно располагать с обоих торцов стены.

Конецстеныявляетсяпараметрическим GDL-объектом, подобно объектам окон и дверей. Параметры конца стены (такие, как ширина и высота) могут

быть заданы в диалоговом окне установки параметров конца стены.

Для получения дополнительной информации см. “Инструмент Конец стены” в справке ArchiCAD.

В каталогах смет концы стен представляются как самостоятельные объекты. В зависимости от типа конец стены может уменьшать поверхность и объем стены, но не увеличивать их. При подрезке стены под крышу концы стены ведут себя как составные части самой стены. То есть точно так же, как и окна. Концы стены остаются на своих местах при выполнении операций изменения размеров, перемещения и разделения.

Лестницы (предварительно определенные объекты)

Используйте возможности диалогового окна установки параметров лестниц для создания и размещения специальных и стандартных лестниц.

Примечание: Если Вы хотите создать и разместить специальную лестницу, используйте “Расширение

StairMaker” на стр. 292.

Библиотека ArchiCAD включает ряд параметрических объектов лестниц, доступ к которым производится из диалога установки параметров лестниц; эти объекты лестниц функционируют во многом как и другие объекты GDL.

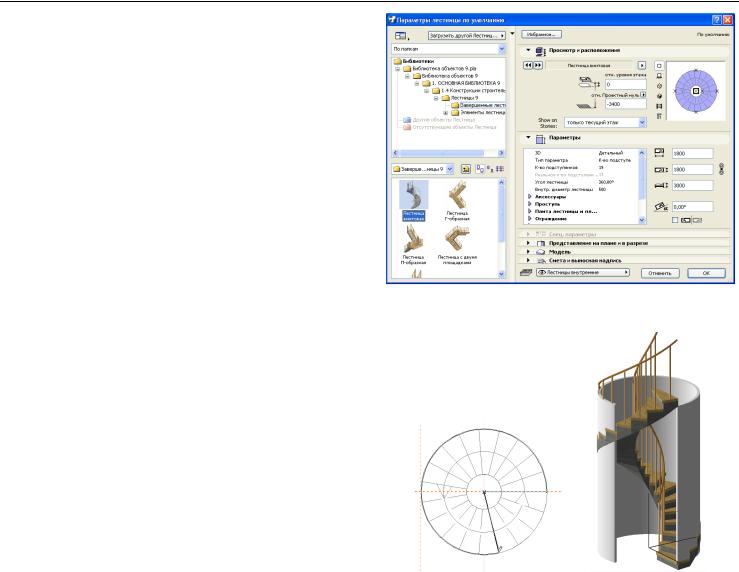

Выберите элемент Лестница и откройте диалоговое окно установки ее параметров.

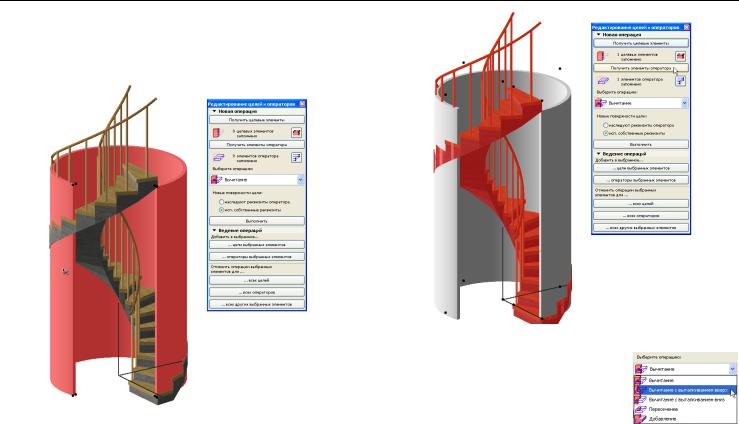

Просмотрите загруженные библиотеки для нахождения лестницы, которая нужна для Вашего проекта; разместите ее как и любой другой объект.

Показ лестниц

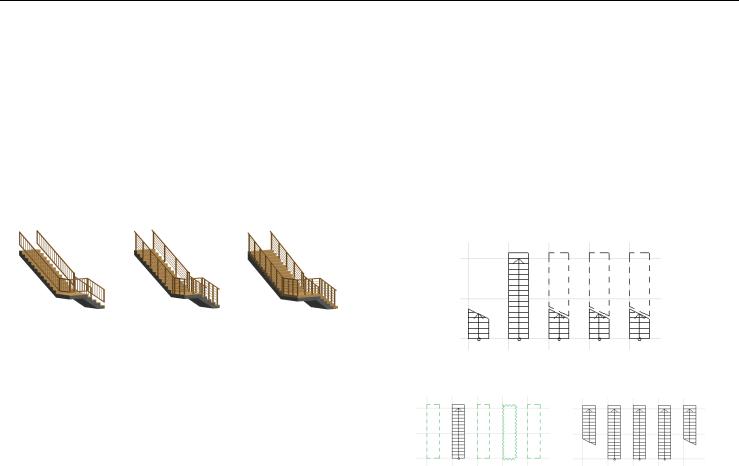

На плане этажа лестницы представляются в виде своего 2D-символа с использованием стандартных архитектурных соглашений. Лестницы могут быть видны на многих этажах, и детализация представления ее 2D-символа зависит от масштаба. Как и другие элементы, лестницы могут показываться на своем собственном этаже или также и на другихэтажах. Крометого, переключательЗависитотэтажа в панели Параметры диалогового окна установки параметров лестниц может быть отмечен для настройки внешнего вида лестницы на различных этажах. В следующем примере мы разместили однуиту же лестницунесколько разс различными

параметрами, однако во всех случаях она показывается на всех этажах. Слева направо:

Та же лестница показывается этажом ниже (слева) и этажом выше (справа):

Эти установки выполнены индивидуально для каждого объекта лестницы.

В диалоговом окне установки параметров лестниц Вы также можете настроить стрелки ВВЕРХ/ВНИЗ, а также степень детализации при различных масштабах.

Специальные лестницы, создаваемые в StairMaker

Расширение StairMaker

StairMaker - это расширение, устанавливаемое вместе с ArchiCAD. Имеется два способа создания новых лестниц в

ArchiCAD с помощью StairMaker:

Примечание: Для использования StairMaker он должен быть размещен в папке Расширения ArchiCAD, которая располагается либо в той же папке, что и ArchiCAD, либо в Системной папке (MacOS), либо в папке, которая указывается в реестре Windows (Windows).

В обоих случаях будет выдано сообщение, предлагающее сохранить новый объект для его последующего использования.

Так как в большинстве случаев лестницы являются уникальными, то есть они привязываются к конкретному проекту; рекомендуем используемые в проекте лестницы располагать в специальной папке, а не в стандартной библиотеке.

Специальные лестницы, созданные на основе лестницы стандартного типа

Вы создаете новую лестницу на основе предварительно определенных геометрических вариантов путем редактирования их параметров. Имеется 17 основных видов лестниц, встроенных в программу, которые охватывают практически все стандартные их разновидности, от обычных

лестничных маршей и до лестниц с забежными ступенями с площадками и без них, а также винтовые лестницы.

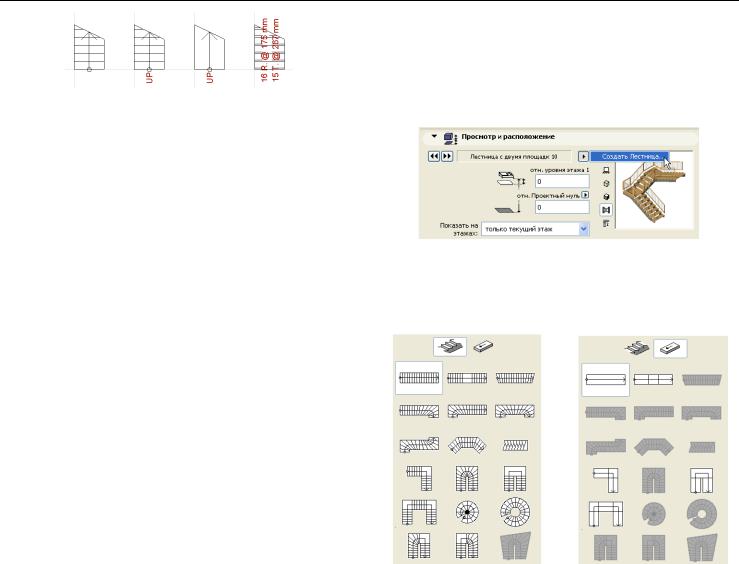

Для создания новой лестницы на основе одного из стандартных типов сделайте двойной щелчок на пиктограмме инструментаЛестницаинструментальнойпанелиArchiCAD и затем выберите команду Создать Лестница во всплывающем меню, расположенном слева от просмотрового окошка.

В верхней части открывшегося диалогового окна укажите, будете ли Вы создавать лестницу или пандус. Если Вы нажали кнопку пандуса, все типы лестниц, которые могут быть представлены в виде пандусов, преобразуются в символы пандусов; все остальные кнопки становятся недоступными.

Диалоговое окно содержит 17 стандартных типов лестниц, которые можно создать с помощью StairMaker. (Последняя кнопка представляет Специальные лестницы, форма которых проектируется с помощью чертежных инструментов ArchiCAD. Кнопка является недоступной при создании стандартной лестницы.)

Выберите требуемый тип лестницы/пандуса и нажмите ОК. При этом открывается диалоговое окно редактирования выбранного типа лестницы.

Здесь Вы можете установить следующие характеристики лестницы:

•параметры разбивки лестницы, марша и ступеней;

•конструкция и площадки;

•параметры проступей;

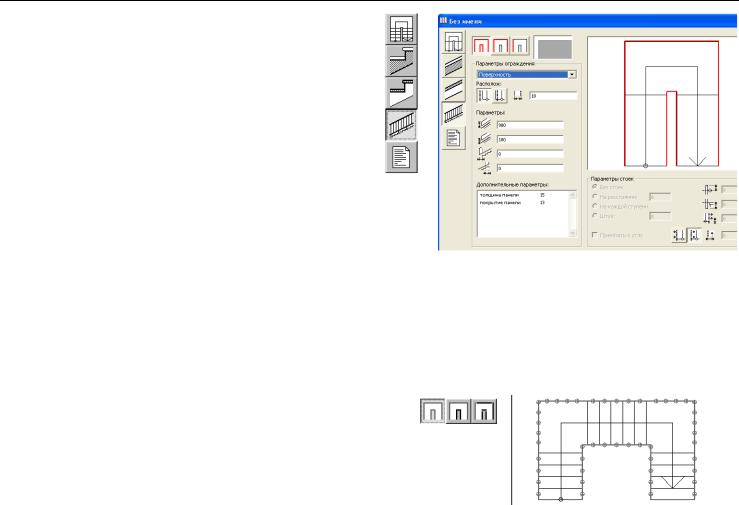

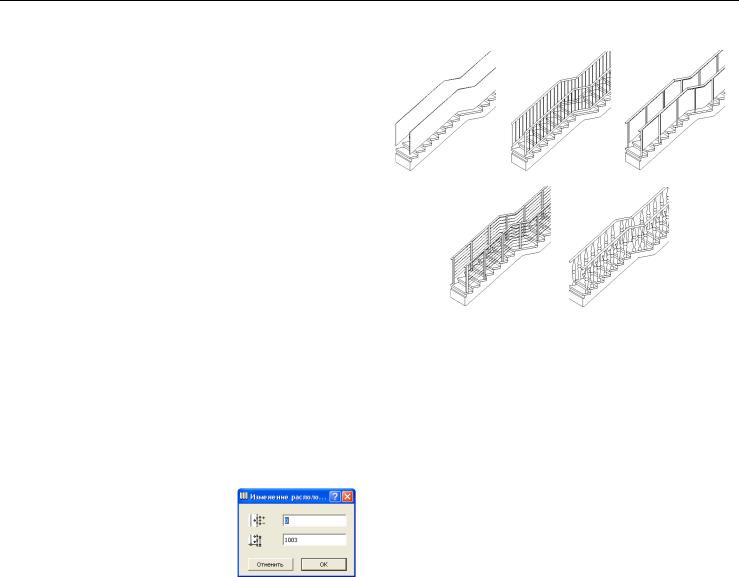

•реквизиты ограждений;

•представление в смете.

Редактирование производится в пяти закладках, доступ к которым производится щелчками на больших кнопках, расположенных слева. Изменения, произведенные в любой из закладок, могут повлиять на содержимое других закладок.

Разбивка лестницы (StairMaker)

Примечание: Этазакладкаявляетсясоставнойчастьюокна редактирования StairMaker. Для получения доступа к ней откройте диалоговое окно установки параметров лестницы инажмитекнопкусизображениемстрелки, расположенную слева от просмотрового окошка, чтобы получить доступ к команде Создать Лестница. Выберите стандартный тип лестницы в открывшемся диалоге Выбор типа лестницы и нажмите кнопку ОК. В появившемся диалоговом окне установки параметров лестницы выберите кнопку

Параметры разбивки лестницы - это самая верхняя из пяти кнопок, расположенных слева.

Для получения дополнительной информации об управляющих элементах этой закладки см. “Закладка Параметры разбивки лестницы” в справке ArchiCAD.

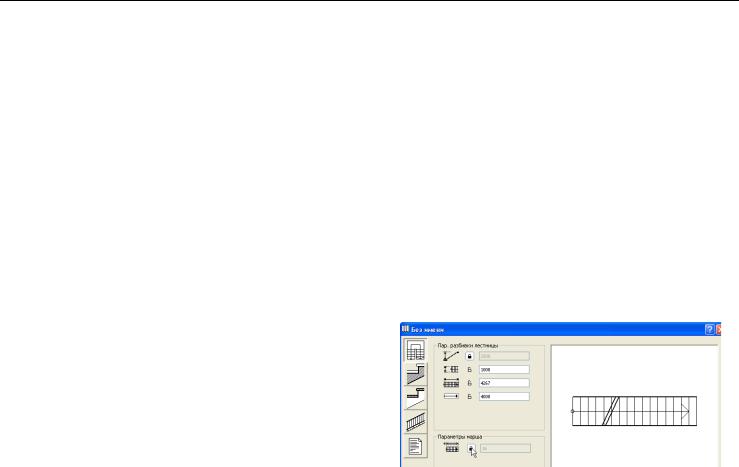

Первая закладка включает параметры разбивки лестницы; она содержит предварительно установленные значения параметров, а в области справа - символ лестницы, как он будет выглядеть на план этажа. Изменения, производимы в этой закладке, отражаются на форме символа в просмотровом окошке справа.

Отметим, что некоторые из управляющих элементов этой закладки (параметры разбивки лестница, марша и ступеней) имеют пиктограммы Зарыть/Открыть. Вы должны установить здесь требуемые параметры и затем закрыть их. Если Вы их не закроете (не зафиксируете), то последующие изменения в параметрах других закладок могут привести к автоматическому пересчету этих значений. Если же они закрыты, StairMaker гарантирует, что последующие изменения других параметров будут производиться с учетом зафиксированных значений.

Например, на рисунке ниже мы зафиксировали высоту лестницы 2800 мм. и количество ступеней - 16. Они теперь никогда не будут изменены в зависимости от установки значений параметров на других закладках.

На этой закладке устанавливаются основные геометрические параметры лестницы: общий подъем, ширина марша, заложение, расположение и длина основной линии, а также количество подступенков, форма и количество проступей в забежной области, размеры площадок и другие. Имеющиеся в этой закладке поля зависят от типа лестницы. В нижней части области параметров марша имеется поле, позволяющее Вам добавить к лестнице дополнительную верхнюю проступь. Она

может иметь ту же ширину, что и обычная проступь, но Вы можете задать дополнительную ширину.

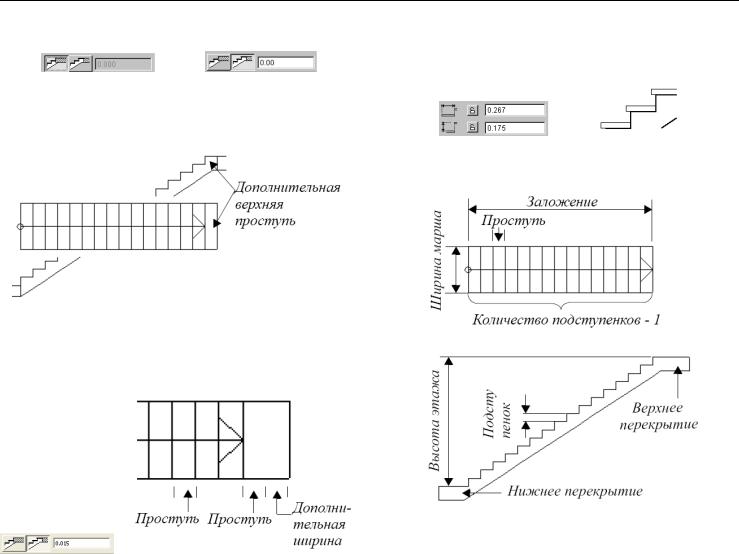

Сделайте щелчок на правой кнопке для добавления к лестнице дополнительной проступи на уровне пола. Дополнительная проступь добавляется сверху на уровне пола, как это показано на рисунке ниже.

Дополнительная верхняя проступь будет иметь ту же ширину, что и обычные проступи, если в поле дополнительной ширины, расположенном правее этой кнопки, Вы оставите ноль. Для изменения ширины верхней проступи введите положительную величину.

размеры ступеней или угол наклона пандуса. Справа от этих параметровприводитсярисунокпоперечногоразрезаступеней лестницы, который дает визуальное представление производимых установок параметров.

Все эти параметры, взятые вместе, определяют разбивку лестничного марша, как это показано на рисунке ниже.

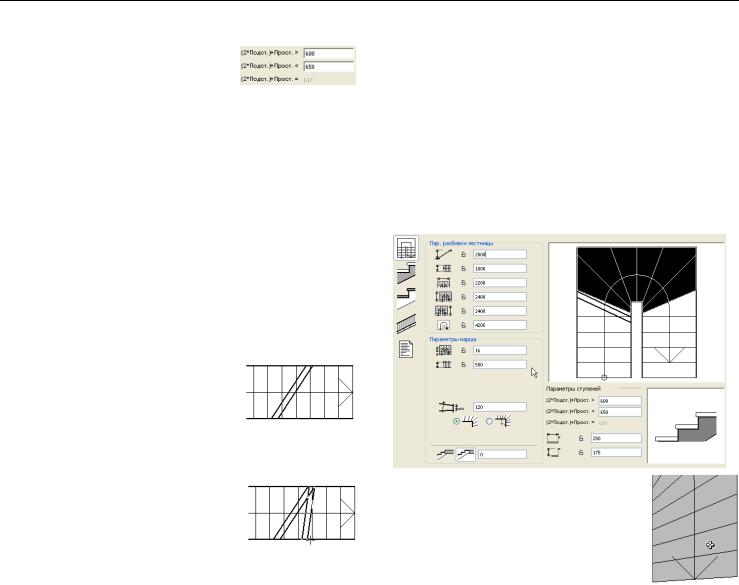

области параметров ступеней, и которые приведены на рисунке ниже.

Последний параметр не редактируется. В нем приводится текущее значение параметра 2(Подступенок)+Проступь.

Примечание: Параметры разбивки определяются в строго иерархическом порядке, что

существенно облегчает редактирование лестницы и делает этот процесс более интуитивным. Определение разбивки лестницы базируется на правиле 2(Подступенок)+Проступь. Всякий раз при изменении любого из параметров StairMaker проверяет, находится ли значение параметра 2(Подступенок)+Проступь в указанном диапазоне. Для изменения принципа иерархического определения параметров Вы можете заблокировать некоторые из них. Значения заблокированных параметров изменить нельзя. StairMaker пропускает заблокированные параметры и переходит к поиску следующих в иерархии в случае необходимости произвести изменение. Если произведенное Вами редактирование невозможно без изменениязначенияодногоиззаблокированныхпараметров или если заблокировано слишком много параметров, то выдается предупреждающее сообщение.

Обычно при нанесении символа лестницы на план, на его собственном этаже воспроизводится только нижняя часть символа. Этажом выше воспроизводится его верхняя часть.

2D-символ лестницы имеет располагающиеся поперек две линии, которые указывают место разрыва символа при его делении на нижнюю и верхнюю часть.

Все четыре конечные точки двух линий разрыва можно перемещать вдоль контура символа лестницы. При этом линии всегда остаются параллельными друг другу. Если на плане этажа символ

лестницы должен будет воспроизведен полностью, то расположение линии разрыва не играет ни какой роли.

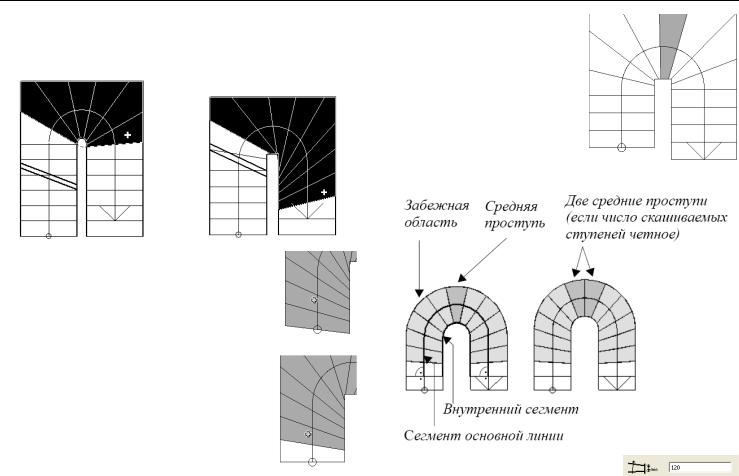

У некоторых типов лестниц имеется одна или даже две области забежных ступеней. В приводимом ниже примере, использующем П-образную лестницу, мы рассмотрим способы манипулирования забежными ступенями.

Как видите, часть лестницы затемнена и проступи в этой области скошены. Затемненная часть является областью забежныхступенейлестницы. Еслизатемненавсялестница, то все проступи скошены относительно основной линии.

Края проступей вне области забежных ступеней перпендикулярны основной линии. (Чтобы лестница была удобной, в область забежных ступеней обычно включается, по крайней мере, вся криволинейная часть основной линии; таким образом, все нескошенные проступи располагаются в прямолинейной части.)

Вы можете изменить протяженность области забежных ступеней с помощью мышки. Сначала поместите курсор на лестницу (курсор принимает форму, напоминающую редактор электронных таблиц). Нажмите кнопкумышки и, неотпуская ее, переместите курсор вдольлестницы. Проступи становятся белыми по мере того, как Вы укорачиваете

область забежных ступеней в одном из ее концов. Отпустите кнопку мышки, и StairMaker покажет новое изображение лестницы. Убедитесь, что в созданной забежной области нет чрезмерно скошенных ступеней.

Вы можете обнаружить, что изображенные белым цветом проступи уже не скошены. Вы можете также изменить скос отдельной проступи щелчком мышки.

Например, для того, чтобы сделать выступ нижней проступи прямым, щелкните мышкой на второй проступи. Первая проступь станет белой и нескошенной.

Область забежных ступеней “фиксирована” на средней проступи криволинейной части лестницы, т. е. Вы неможете переместить один из концов области забежных ступеней по другую сторону этой проступи.

Если Вы переместите оба конца области забежных ступеней к средней проступи, то получите изображение, приведенное ниже.

В StairMaker ребра проступей перед началом и после конца области забежных ступеней перпендикулярны основной линии. Эти два ребра определяют сегмент основной линии и внутренний сегмент.

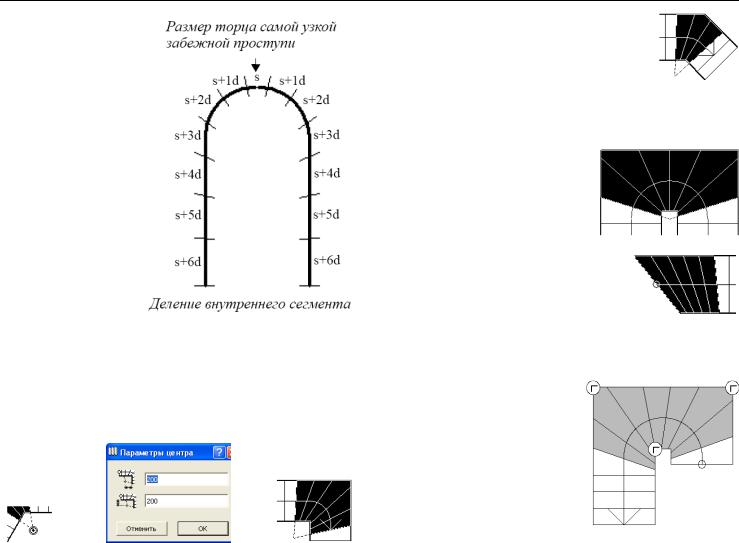

Введите размер самой узкой проступи с внутренней стороны (“s” на рисунке

ниже) в соответствующее поле в области Параметры марша.

Внутренний сегмент делится на проступи как показано ниже.

Эта величина будет приписана средней проступи лестницы (или двум средним проступям, если количество проступей в области забежных ступеней четно).

Помимо обычных забежных ступеней

StairMaker

предоставляет

возможность

проектировать радиальные забежные ступени. При использовании этого метода ребра ступеней

в забежной области имеют радиальное направление, то есть они как бы исходят из одной точки - точки центра. Выбор этого метода построения ступеней осуществляется выбором альтернативной кнопки Радиальные.

Вы можете изменить расположение точки центра щелчком на ней. В появившемся диалоговом окне введите числовые значения смещения.

Расположение точки пересечения показывается штриховыми линиями. При отсечении или скруглении углов лестницы смещение точки пересечения радиальных забежных ступеней измеряется относительно сторон лестницы, как если бы отсечения или

скругления не было. Для С-образных лестниц с задаваемыми углами смещение точки пересечения выглядит следующим образом:

Для П-образной лестницы точка пересечения радиальных забежных ступеней совпадает с центром дуги скругления основной линии.

Для лестничного марша с забежными ступенями Вы можете указать

приращение внизу и вверху вдоль одной из боковых сторон лестницы. Угол скоса первой и последней ступеней определяется этими приращениями.

Примечание: Вы не можете определить радиальные забежные ступени для этого типа лестниц.

Типы лестниц с забежными ступенями позволяют Вам отсекать или скруглять углы лестницы. Для этого поместите курсор мышки в угол так, чтобы он принял форму уголка.

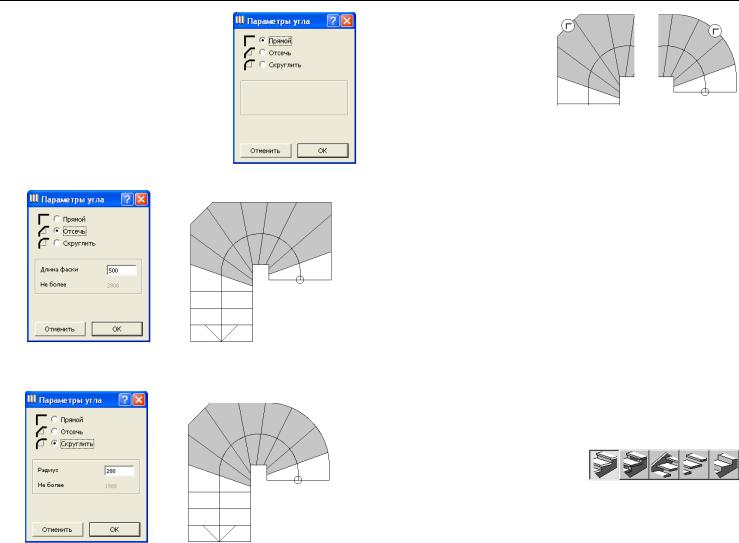

Произведите щелчок мышкой для открытия диалогового окна, предлагающего три формы углов.

Прямой угол является "обычной" формой угла. В начале редактирования новой лестницы все углы являются прямыми.

Выберите альтернативную кнопку Отсечь. Вдиалоговомокнепоявляется параметр редактирования длины фаски. Введите значение и нажмите OK. Результат будет выглядеть следующим образом:

Теперь попробуйте скруглить другой угол. Результат будет выглядеть следующим образом:

Вы можете изменить форму углавсегда, когдапожелаете. Если Вы поместите курсор мышки в отсеченный или скругленный угол, он снова примет форму уголка.

См. также “Закладка Параметры разбивки лестницы” в

справке ArchiCAD.

Конструкция лестницы (StairMaker)

Примечание: Этазакладкаявляетсясоставнойчастьюокна редактирования StairMaker. Для получения доступа к ней откройте диалоговое окно установки параметров лестницы инажмитекнопкусизображениемстрелки, расположенную слева от просмотрового окошка, чтобы получить доступ к команде Создать Лестница. Выберите стандартный тип лестницы в открывшемся диалоге Выбор типа лестницы и нажмите кнопку ОК. В появившемся диалоговом окне установки параметров лестницы выберите кнопку

Параметрыразбивкилестницы- этовтораяизпятикнопок,

расположенных слева.

Для получения дополнительной информации об управляющих элементах этой закладки см. “Закладка Параметры конструкции и площадки” в справке ArchiCAD.

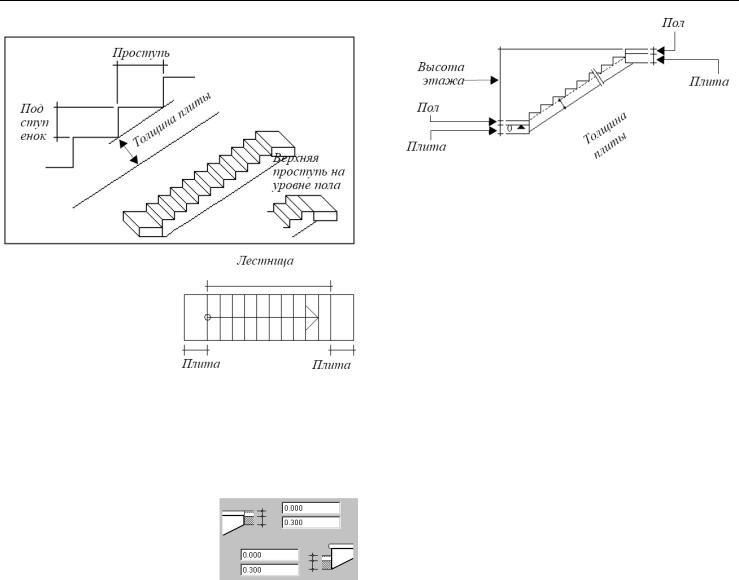

Конструкция лестницы определяется во второй закладке окна редактирования лестницы. Содержимое этой закладки меняется в зависимости от типа лестницы.

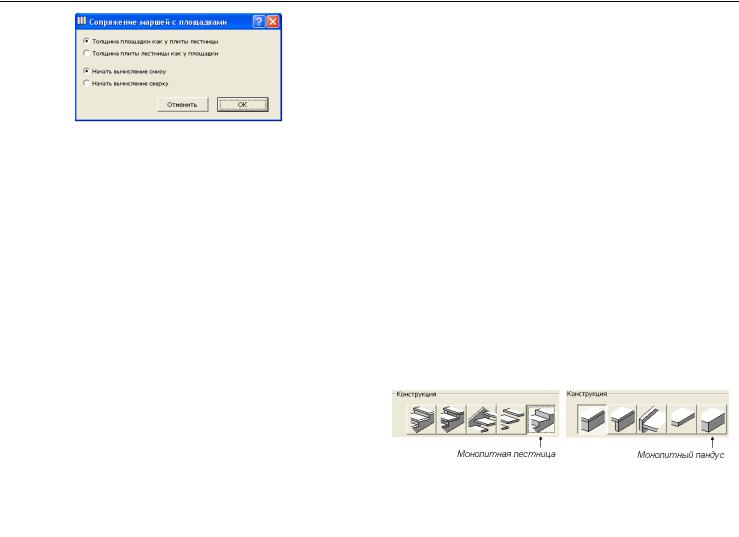

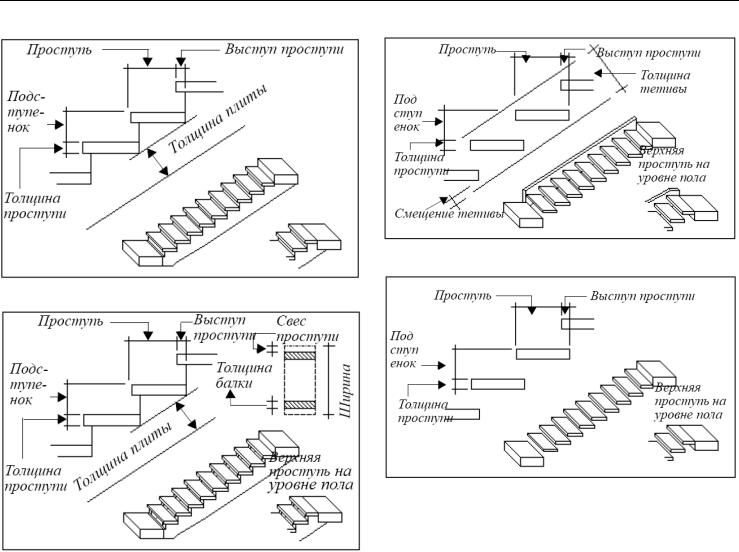

В области конструкции лестницы Вы можете выбрать одну из пяти конструкций и отредактировать соответствующие ей параметры.

Имеются следующие конструкции лестниц:
