Методические указания
к выполнению курсовой работы «Определение взаимной частичной емкости между двумя проводниками, входящими в систему многих тел» по дисциплине «Алгоритмизация и программное обеспечение в электроэнергетике»
Харьков 2003
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
Методические указания
к выполнению курсовой работы «Определение взаимной частичной емкости между двумя проводниками, входящими в систему многих тел» по дисциплине «Алгоритмизация и программное обеспечение в электроэнергетике» для студентов специальности 7.090602 – «Электрические системы и сети»
Утверждено
редакционно-издательским советом университета,
протокол № от 2003
Харьков НТУ «ХПИ» 2003
Исходные данные
|
Рисунок 1 ‑ Расположение 4 элементов. |
X1=X3=1000, X2=X4=3000, Y1=Y2=1000, Y3=Y4=3000. В варианте 1 принять: X1=X2=X3=1000; Y1=Y2=Y3=1000; H1=5000; H2=6000; H3=7000. В вариантах 2 и 3 принять: X1=X2=1000; Y1=Y2=1000; H1=5000; H2=6000. |
|
№№ вариантов |
Состав элементов в системе многих тел |
Размеры элементов, мм |
Координаты элементов | ||||||||||
|
Тороид (Т) |
Эллипсоид (Э) |
Провод (П) | |||||||||||
|
r0 |
R0 |
H |
2l |
2r0 |
h |
a |
HНАЧ |
HКОН |
n |
2R | |||
|
1 |
T, T, T, T |
25 |
250 |
5000 |
2000 |
500 |
5000 |
10 |
5000 |
15000 |
2 |
400 |
Рис. 1 последовательность №№ элементов на рисунке соответствует заданной последовательности элементов в системе многих тел за исключением вариантов 1, 2, 3 |
|
2 |
T, T, Э, T | ||||||||||||
|
3 |
T, T, П, T | ||||||||||||
|
4 |
T, Э, Э, T | ||||||||||||
|
5 |
T, Э, П, T | ||||||||||||
|
6 |
Э, Э, Э, Т | ||||||||||||
|
7 |
Э, Э, П, T | ||||||||||||
|
8 |
Э, П, П, T | ||||||||||||
|
9 |
П, П, П, Т | ||||||||||||
|
10 |
Э, Э, Э, Э | ||||||||||||
|
11 |
Э, Э, П, Э | ||||||||||||
|
12 |
Э, П, П, Э | ||||||||||||
|
13 |
П, П, П, Э | ||||||||||||
|
14 |
T, T, П, П | ||||||||||||
|
15 |
П, П, П, П | ||||||||||||
|
Рисунок 2 ‑ Расположение 5 элементов. |
X1=X3=1000, X2=X4=3000, X5=2000. Y1=Y2=1000, Y3=Y4=3000, Y5=2000. В вариантах 16, 17, 18 принять: X1=X2=1000; Y1=Y2=1000; H1=5000; H2=6000; X4=X5=1000; Y4=Y5=3000; H4=5000; H5=6000. В вариантах 19 и 20 принять: X4=X5=1000; Y4=Y5=3000; H4=5000; H5=6000. В варианте 30 принять: X1=X2=X4=1000; Y1=Y2=Y4= =1000; H1=5000; H2=6000; H4=7000. |
|
№№ вариантов |
Состав элементов в системе многих тел |
Размеры элементов, мм |
Координаты элементов | ||||||||||
|
Тороид (Т) |
Эллипсоид (Э) |
Провод (П) | |||||||||||
|
r0 |
R0 |
H |
2l |
2r0 |
h |
a |
HНАЧ |
HКОН |
n |
2R | |||
|
16 |
T, T, T, T, Т |
25 |
250 |
5000 |
2000 |
500 |
5000 |
10 |
5000 |
15000 |
4 |
400 |
Рис. 2 последовательность №№ элементов на рисунке соответствует заданной последовательности элементов в системе многих тел за исключением вариантов 16, 17, 18, 19, 20 и 30 |
|
17 |
T, T, Э, T, Т | ||||||||||||
|
18 |
T, T, П, T, Т | ||||||||||||
|
19 |
T, Э, Э, T, Т | ||||||||||||
|
20 |
T, Э, П, T, Т | ||||||||||||
|
21 |
Э, Э, Э, Э, Т | ||||||||||||
|
22 |
Э, Э, П, T, Т | ||||||||||||
|
23 |
Э, П, П, T, Т | ||||||||||||
|
24 |
П, П, П, T, Т | ||||||||||||
|
25 |
T, Э, Э, T, Э | ||||||||||||
|
26 |
Э, Э, Э, Э, Э | ||||||||||||
|
27 |
Э, Э, П, T, Э | ||||||||||||
|
28 |
Э, П, П, T, Э | ||||||||||||
|
29 |
П, П, П, T, Э | ||||||||||||
|
30 |
T, T, П, T, П | ||||||||||||
|
31 |
Э, Э, Э, Э, П | ||||||||||||
|
32 |
П, П, П, T, П | ||||||||||||
|

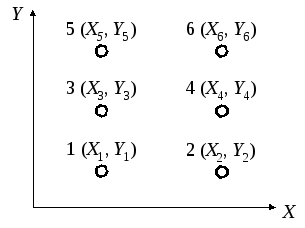

Рисунок 3 ‑ Расположение 6 элементов. |
X1=X3=X5=1000, X2=X4=X6=3000, Y1=Y2=1000, Y3=Y4=3000, Y5=Y6=5000. В вариантах 33, 34 и 35 принять: X1=X2=1000; Y1=Y2=1000; H1=5000; H2=6000; X4=X5=3000; Y4=Y5=3000; H4=5000; H5=6000. В вариантах 36 и 37 принять: X2=X3=X5=1000; Y2=Y3=Y5= =3000; H2=1000; H3=7000; H5=5000. В вариантах 38, 39 и 40 принять: X2=X3=X4=1000; Y2=Y3=Y4=3000; H2=1000; H3=7000; H4=5000. |
|
№№ вариантов |
Состав элементов в системе многих тел |
Размеры элементов, мм |
Координаты элементов | ||||||||||
|
Тороид (Т) |
Эллипсоид (Э) |
Провод (П) | |||||||||||
|
r0 |
R0 |
H |
2l |
2r0 |
h |
a |
HНАЧ |
HКОН |
n |
2R | |||
|
33 |
T, T, T, T, Т, Т |
25 |
250 |
5000 |
2000 |
500 |
5000 |
10 |
5000 |
15000 |
6 |
400 |
Рис. 3 последовательность №№ элементов на рисунке соответствует заданной последовательности элементов в системе многих тел за исключением вариантов 33, 34, 35, 36, 37, 38, 39 и 40 |
|
34 |
T, T, T, T, Т, Э | ||||||||||||
|
35 |
T, T, T, T, Т, П | ||||||||||||
|
36 |
T, T, T, T, Э, Э | ||||||||||||
|
37 |
T, T, T, T, Э, П | ||||||||||||
|
38 |
T, T, T, Э, Э, Э | ||||||||||||
|
39 |
T, T, T, Э, Э, П | ||||||||||||
|
40 |
T, T, T, Э, П, П | ||||||||||||
|
41 |
T, T, Э, Э, Э, Э | ||||||||||||
|
42 |
T, T, Э, Э, Э, П | ||||||||||||
|
43 |
T, T, Э, Э, П, П | ||||||||||||
