Лабораторная работа №2:
«Особенности применения биполярных транзисторов и их компьютерного моделирования»
попредмету: «Электроника»
Выполнил: студент гр. БСТ2154 Архангельский М.В.
Принял: к.т.н Каравашкина В.Н.
Москва 2023
Цельработы:
Ознакомление с особенностями применения биполярных транзисторов и особенностями их компьютерных моделей.
Краткая теория:
Биполярные транзисторы (БТ) являются одними из наиболее распространённых электронных приборов. Для них, как и для диодов, характерно значительное разнообразие назначений – мощные, высоковольтные, высокочастотные, импульсные, малошумящие, со сверхбольшим усилением. БТ широко используются не только как дискретные (самостоятельные) элементы, но и в составе интегральных схем.
Рассмотрим пример создания одной из основных моделей БТ на примере БТ с n-p-n структурой. Именно n-p-n БТ наиболее распространены в связи с намного большей подвижностью свободных электронов, создающих основной ток в транзисторе. Простейший прототип компьютерной модели n-p-n БТ для включения с общей базой представлен на рис. 1:
Здесь диоды моделируют эмиттерный (ЭП) и коллекторный (КП) переходы. При надлежащем выборе параметров этих диодов и полярности входного и выходного напряжения можно получить точное воспроизведение входной и выходной характеристик. Однако такая «модель» не отражает главное свойство БТ: взаимодействие переходов. В частности, при любом значении входного тока выходной ток здесь не появляется.
Поэтому естественным шагом является введение в модель зависимого источника выходного тока αIэ, ток которого пропорционален входному току Iэ, рис.2:
Здесь и в дальнейшем обратными токами ЭП и КП пренебрегаем ввиду их малости в наиболее распространённых кремниевых транзисторах.
Такая модель уже отражает важнейшую способность БТ: в активном режиме возникает выходной ток, практически равный и пропорциональный входному току.
Дальнейшим шагом является добавление ещё одного зависимого источника тока αiIк, который необходим в случае инверсного режима, когда входной ток подается в открытый КП, а в закрытом ЭП появляется выходной ток, рис.3:
И хотя инверсный режим не применяется, как малоэффективный (α >> αi) , он возникает иногда в реальных схемах и полноценная модель должна его воспроизводить.

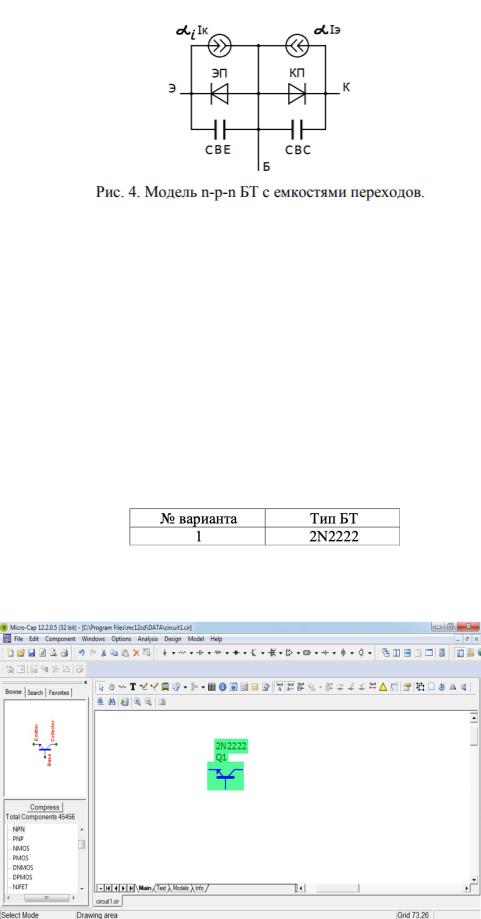

Следующим очевидным шагом является учёт ёмкости переходов, что обеспечивается добавлением параллельно диодам ёмкостей коллектор-база СВС и база-эмиттер СВЕ, рис. 4. При этом необходимо учитывать, что ёмкость p – n перехода при прямом напряжении – диффузионная, при обратном – барьерная. Та и другая зависят не только от знака приложенного напряжения, но и от его величины. Поэтому графическое представление модели должно сопровождаться математическим описанием её элементов. В данном случае это формулы, определяющие зависимость барьерной ёмкости от обратного напряжения и диффузионной ёмкости от прямого тока.
Наименьшее влияние при этом оказывает Rэ, как сопротивление наиболее сильно легированной области, в связи с чем это сопротивление часто принимается равным нулю. Наибольшее влияние оказывает сопротивление базы Rб, в связи с обязательно слабым легированием этой области.
Поскольку БТ применяется преимущественно в составе интегральных схем, между его коллекторным слоем и подложкой существует p-n переход.
Выполнение:
Вариант №1 (студенческий билет №ЗБСТ21001)
Исходя из данных, указанных на рисунке 1 данный полупроводник является n-p-n биполярным.
Рисунок 1 — Тип полупроводника и тип структуры заданного БТ
На рисунке 2 продемонстрированы выходные характеристики с указанием границ областей отсечки, насыщения, активного режима:
Рисунок 2 — Выходные характеристики
На рисунке 3 показано, какой максимальный коэффициент передачи тока в схеме с общим эмиттером и величина тока, при котором он достигается:
Рисунок 3 — Максимальный коэффициент передачи тока в схеме с общим эмиттером
На рисунке 4 показано минимальное напряжение насыщенного состояния (Vce Saturation Voltage), величина тока, при котором оно достигается, а также сопротивление БТ в этом состоянии.
Рисунок 4 — Минимальное напряжение насыщенного состояния (Vce Saturation Voltage)
R = U / I = 99,908 В / 1 А = 99,908 Ом
Рисунок 5 демонстрирует, что граничная частота составляет 265,360 ГЦ, а на рисунке 6 представлена предельная частота, которая равна 7,134 ГЦ.
Рисунок 5 — Граничная частота
Рисунок 6 — Предельная частота
Исходя из данных, представленных на рисунке 7, можно определить, что характер использования данного БТ — дискретный элемент (CJS = 0), а судя по значению запрещенной зоны (EG = 1.11), полупроводник — кремниевый.
Рисунок 7 — Характер использования БТ
Контрольный вопрос
1. В чём заключаются отличия n-p-n и p-n-p БТ?
Между областями с разной проводимостью образуются два p-n- перехода. По типу проводимости различают две структуры биполярных транзисторов: С прямой проводимостью, обозначается как p-n-p. С обратной проводимостью, обозначается как n-p-n. В NPN-транзисторах ток течет от эмиттера к базе, а затем к коллектору, а в PNP-транзисторах ток течет от эмиттера к базе, а затем к коллектору в обратном направлении.
Вывод
В ходе выполнения лабораторной работы я ознакомился с методикой работы с программой Microcap и изучил её на практике, мною был рассмотрен один из наиболее распространённых типов биполярных транзисторов — 2N2222.
Были определены: максимум BF и при каком токе он достигается, значения предельной и граничной частот, минимальное напряжение насыщенного состояния и величина тока, при котором оно достигается, а также сопротивление БТ в этом состоянии, и характер использования БТ.
