50 Г л.

II. Т и п ы

ракет ны х лет ат ельны х

ап п арат ов и о с н о в ы

и х уст ройст ва

На

ракете

имеется два бака

для компонентов

топлива (см.

фиг. 2. 15): бак 36 для спирта и бак 37 для жидкого кислорода. Спирта на ракете перед пуском содержится около 3,5 т и ки­ слорода около 5 т. Спирт поступает в ТНА по трубе 20, проходя­

щей внутри кислородного бака.

Боевая часть ракеты занимает передний головной отсек и со­ держит около 1 т взрывчатого вещества. Заряд подрывается взры­ вателями 11 и 14 при ударе ракеты о землю. В ракете, предназна­ ченной для исследовательских целей, взрывчатое вещество заме­ няется измерительной, регистрирующей и передающей аппарату­ рой.

Все основные части ракеты связаны силовым корпусом 8, кото­ рый представляет собой жесткий каркас из продольных и попереч­ ных подкреплений (первые называются стрингерами, а вторые — шпангоутами), обтянутых листовой сталью. Конструкция силового корпуса сварная. К заднему торцовому шпангоуту крепится рама

двигателя; с передним шпангоутом стыкуется приборный отсек 35. Спиртовой бак специальными тягами подвешивается к перед­

нему шпангоуту; кислородный бак с помощью опорных тяг крепит­ ся к заднему шпангоуту.

Ракета имеет четыре стабилизатора 30, которые крепятся к об­ текателю хвостового отсека. Конструкция стабилизатора, как и си­ лового корпуса, сварная и состоит из продольных и поперечных креплений, обтянутых листовой сталью.

Баллистические ракеты являются управляемыми и снабжены автоматом стабилизации, обеспечивающим устойчивый полет в за­ данном направлении.

Направление полета у ракеты V-2 контролируется гироскопиче­ скими приборами, помещающимися в приборном отсеке 35. Там же, в приборном отсеке, на крестовидной панели 15 расположены и дру­ гие приборы системы управления.

Исполнительными органами системы управления являются га­ зоструйные и воздушные рули.

Газоструйные рули 31 располагаются в струе потока истекаю­ щих из двигателя газов и крепятся вместе со своими приводами - рулевыми машинами па рулевом кольце. При повороте этих рулей газовый поток частично отклоняется от осевого направления, и та­ ким образом возникает момент, поворачивающий ракету в нужном направлении. Так как газоструйные рули работают в исключитель­ но тяжелых температурных условиях, ониизготовляются из наибо­ лее термостойкого материала — графита.

Воздушные рули 32 играют вспомогательную роль. Они дают эффект только при полете ракеты в достаточно плотных слоях ат­ мосферы и при достаточной скорости ракеты. При полете в без­ воздушном пространстве управление ракетой осуществляется толь­ ко газоструйными рулями.

3. Р акет ы д а л ь н е г о дейст ви я

Подробно работа системы управления и автомата стабилизации баллистической ракеты будет рассмотрена в гл. IX.

В конструктивном отношении ракеты подобного типа, несмотря на принципиальную простоту, представляют собой чрезвычайно сложный аппарат. Достаточно сказать, что показанная на фиг. 2. 15 ракета имеет около 30 000 деталей, многие из которых требуют весь­ ма высокой точности изготовления.

Баллистическая ракета пускается в вертикальном направлении с пускового стола, на который она ставится специальными опорами.

По мере набора скорости ракета постепенно разворачивается и ее траектория становится наклонной. В момент достижения раке­ той заданной скорости при заданном направлении ее полета дви-

Фмг. 2. 16. Вид траектории баллистической ракеты V-2.

гатель выключается, после чего ракета продолжает полет как не­ управляемый снаряд. Максимальная скорость ракеты V-2 была рав­ на примерно 1500 м/сек, угол наклона вектора скорости к горизон­ ту в момент выключения двигателя составлял 42° * (фиг. 2. 16).

Двигатель баллистической ракеты выключается на высотах, где сопротивление атмосферы практически уже не сказывается на движении ракеты. С момента выключения двигателя прекращается функционирование системы управления, ракета становится неуп­ равляемой и в зависимости от случайных сил, которые могут воз­ действовать на нее в момент выключения двигателя, совершает произвольное вращательное движение относительно центра масс. При входе в сравнительно плотные слои атмосферы ракета V-2 бла­ годаря наличию хвостовых стабилизаторов ориентируется по на­ правлению полета и в конце падения снова движется головной частью вперед, имея к моменту встречи с целью скорость 700— 800 м/сек.

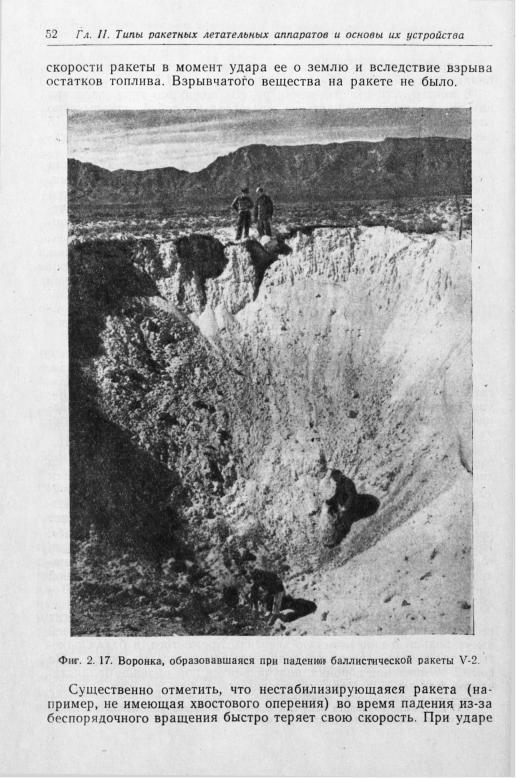

Сила боевого действия баллистической ракеты у цели зависит не только от наличия боевого заряда. Ракета при встрече с землей имеет большую кинетическую энергию. Кроме того, в баках раке­ ты сохраняются остатки топлива, взрывающиеся при ударе. На фиг. 2. 17 показана воронка, получающаяся при падении баллисти­ ческой ракеты V-2. Воронка получилась только за счет большой

* О программе разворота ракеты и конечном значении угла наклона вектора скорости к горизонту будет подробнее сказано в гл VIII.

4*

3. Ракеты дальнего действия

53

о землю в этом случае воронка не образуется, а остатки топлива обычно не взрываются.

Ракета V-2 обладает той конструктивной особенностью, что осевые сжимающие усилия от двигательной установки передаются на переднюю часть ракеты через внешний силовой корпус. Такая конструктивная схема носит название схемы с подвесными баками.

Топливные баки в этом случае свободно подвешены



внутри силового корпуса и инерционных сжимающих



сил от передних частей ракеты не воспринимают.



В противоположность этой схеме существуют схе­



мы с несущими баками, в которых стенки топливных



баков являются одновременно силовым элементом,



воспринимающим осевые инерционные силы от пе­



редних частей ракеты (фиг. 2. 18). Схема с несущи­



ми баками является более рациональной и позво­



ляет достичь лучших конструктивных показателей ра­



кеты, т. е. снизить величину рк.





Конструкция корпуса ракеты существенно ме­



няется в зависимости от того, каким образом пода­



ются компоненты топлива в камеру сгорания (см.



гл. III). В рассмотренной выше ракете V-2 топливо



подается при помощи

турбонасосного

агрегата.



В этом случае баки находятся под небольшим давле­



нием и могут быть сделаны довольно тонкими и лег­



кими. Если применяется так называемая

вытесни­



тельная подача, при которой компоненты топлива по­



даются в камеру сгорания давлением сжатого газа,



баки необходимо делать высокопрочными и сравни­

Фиг. 2. 18. Схе­

тельно толстостенными,

поскольку они находятся под

высоким давлением.





ма ракеты с не­





сущими баками.

Наилучшие весовые показатели при больших дальностях имеют ракеты, в которых применяется

турбонасосная подача, а в качестве корпуса используются легкие несущие баки. Однако здесь возникают затруднения, связанные с сохранением прочности корпуса во время стабилизации при входе в достаточно плотные слои атмосферы. Легкие баки не способны про­ тивостоять большим поперечным инерционным и аэродинамиче­ ским силам в условиях сильного разогрева, и баллистическая раке­ та на нисходящем участке траектории неминуемо разрушается на большой высоте, далеко не достигая цели.

Выходом из указанного затруднения является применение кон­ структивных схем с отделяющейся головной частью. В этом слу­ чае не ставится задача довести до цели в сохранном виде всю кон­ струкцию ракеты. Считается, что достаточно будет, если до цели долетит в сохранном виде только головная часть, содержащая боевой заряд. Для того чтобы полет головной части при подходе

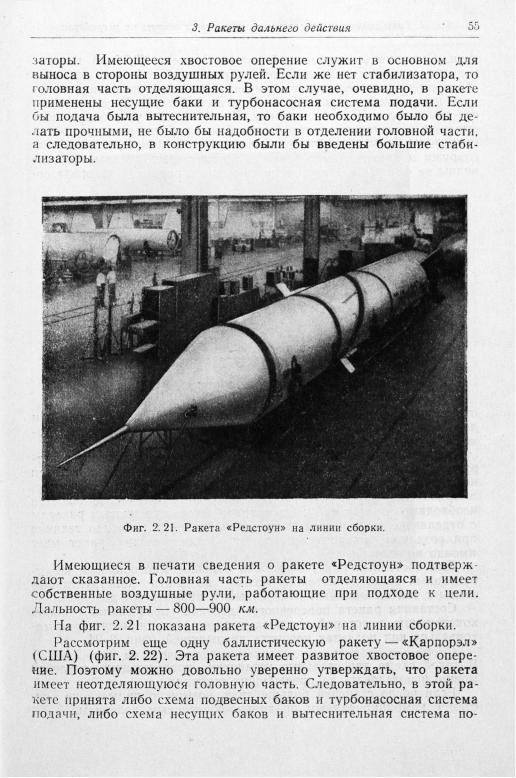

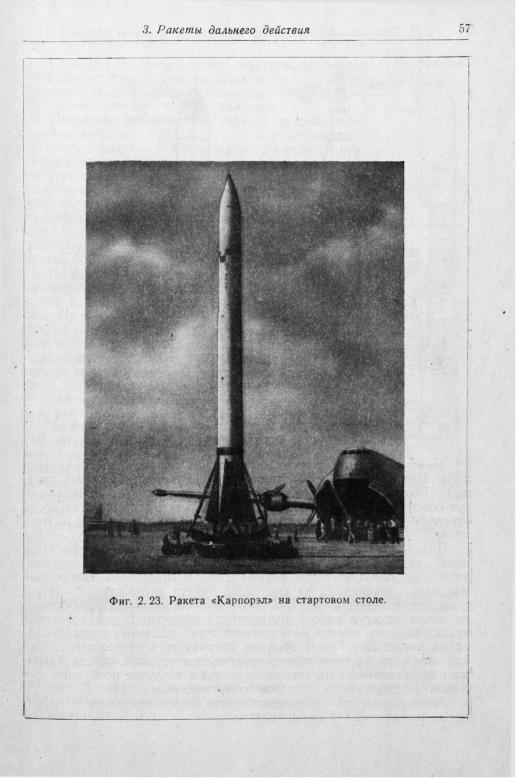

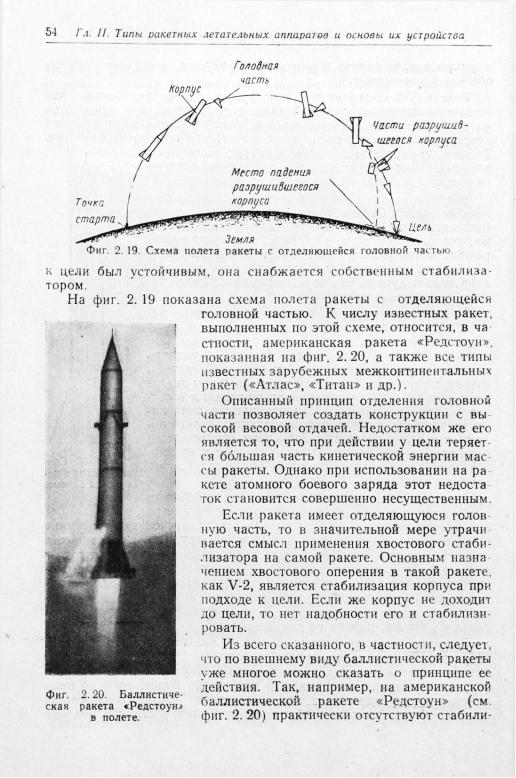

-58

I'.i. II. Т и п ы ракет н ы х лет ат ельны х а п п арат ов и о с н о в ы и х уст ройст ва

Фиг.

2. 24. Схемы многоступенчатых ракет с поперечным



и продольным делением.

а с

поперечным делением, б —с

продольным делением, /. //



и I I I —ступени

ракеты.

4. ЗЕНИТНЫЕ РАКЕТЫ

Зенитные ракеты являются средством противовоздушной обо­ роны. Они предназначены для борьбы с налетами вражеской авиа

иии. По сравнению с обычной зенитной артиллерией ракеты мо гут обеспечить значительно большую эффективность по дальности стрельбы и скороподъемности, а управляемые ракеты — и по точ пости

Подавляющее большинство типов зенитных ракет предназна­ чено для. непосредственного поражения самолетов противника хотя существуют зенитные ракеты и вспомогательного назначения, например показанная на фиг. 2.25 ракета заграждения. Непо­ средственно перед налетом вражеской авиации запускается груш па таких ракет в районе охраняемого объекта. В верхней точке траектории эта ракета выбрасывает трос, медленно спускающий­ ся на парашюте. Таким образом организуется заграждение. Так как спуск парашютов происходит медленно, заграждение сохра­ няет эффективность на несколько минут и в случае необходимости может поддерживаться пуском дополнительных ракет.

Зенитные ракеты непосредственного поражения делятся на ра­ кеты справляемые и неуправляемые.

4. Зенитные ракеты



59

Стрельба неуправляемыми ракетами во многом

Парашют

аналогична стрельбе из зенитных орудий.

Точность



стрельбы такими ракетами невелика и компенсирует­



ся количеством выпущенных снарядов.





Преимущество ракетных снарядов по сравнению с



артиллерийскими заключается в данном случае в



большей дальности и общей мощности ведения огня.



Дело в том, что при больших высотах, уже освоенных



авиацией, возникает необходимость стрельбы крупно­



калиберными снарядами, требующими более мощных



•орудий, что при большом количестве стволов, необ­



ходимых для обороны крупных объектов,

представ­



ляет значительные трудности. Пусковые станки не­



управляемых зенитных ракет во всех случаях значи­



тельно проще, легче и транспортабельнее.





На фиг. 2. 26 показан пороховой вариант односту­



пенчатой зенитной неуправляемой ракеты второй ми­



ровой войны. Конструкция ее понятна без объясне­



ний. На фиг. 2. 27 представлен жидкостный вариант



той же ракеты. Компоненты топлива вытесняются из



баков 1 и 2 и подаются в камеру

сгорания давле



нием пороховых газов, образующихся при горении



шашек пороха 3, помещенных позади боевого заря­

Ж

да 4.







Для повышения дальности неуправляемые зенит­



ные ракеты могут делаться двухступенчатыми.



На фиг. 2. 28 показана пороховая двухступенча­



тая неуправляемая зенитная ракета. Первая сту­



пень / имеет движущий заряд в виде нескольких по­

Фиг. 2.25. Зе

роховых шашек, вторая ступень II

в виде одной

нитнаи ракета

шашки. Боевой заряд (сечение по

АА)

содержит

заграждения

осколочно-зажигательные элементы

для повышения

(калибр 85 мм)

боевого действия ракеты.



Весьма

своеобразное устройство имеет ракета, показанная на

фиг. 2. 29.

Эта

ракета

является

неуправляемой ракетой-маткой,

несущей в виде

второй

ступени

несколько мелких ракет, покры

вающих при своем дальнейшем движении некоторую область пространства. Получается нечто вроде стрельбы «ракетной дробью» (фиг. 2.30).
