■470 Гл. X. Наземное оборудование, испытание ракет и ракетных двигателей

2. НАЗЕМНОЕ ОБОРУДОВАНИЕ

Наземное оборудование баллистических ракет дальнего действия

Организация пуска 'баллистических ракет дальнего действия представляет собой несравненно более сложную задачу, чем орга­ низация пуска тактических ракет.

При помощи наземного комплекса выполняются в определен­ ном порядке следующие основные виды работ:

1.Погрузка ракеты или элементов ее конструкции в железно­ дорожные или воздушные транспортные средства.

2.Транспортировка ракеты и ее элементов по железной дороге «ли по воздуху.

3.Выгрузка ракеты или элементов ее конструкции из железно­ дорожных или воздушных транспортных средств на грунтовые транспортные средства.

4.Транспортировка ракеты по грунтовым дорогам.

5.Транспортировка заправочных компонентов различными ви­ дами транспорта.

6.Выработка электроэнергии и зарядка аккумуляторов.

7.Выработка сжатого воздуха и его осушка.

8.Проведение предварительных испытаний при горизонтальном

положении ракеты.

9.Перегрузка ракеты и элементов ее конструкции на установоч­ ные средства и сборка ракеты в комплексе.

10.Установка ракеты в боевом положении на пусковом столе.

11.Проведение автономных (по отдельным агрегатам) и ком­ плексных испытаний автоматики ракеты.

12.Заправка ракеты топливными компонентами и сжатым воз­

духом.

13.Обеспечение средств ликвидации возможных пожаров.

14.Подогрев (в случае необходимости) отдельных элементов

ракеты.

15.Прицеливание ракеты.

16.Настройка приборов управления дальностью.

17.Подготовка средств управления полетом и контроля траек­

тории.

18.Запуск двигательной установки.

19.Подготовка средств для определения точки падения ракеты.

20.Слив компонентов топлива из баков ракеты в случае не со­ стоявшегося запуска.

21.Снятие ракеты со стартового стола, разборка ее и погрузка

на транспортные средства.

Оборудование наземного комплекса, предназначенное для ре­ шения перечисленных задач, группируется обычно на технической и стартовой позициях.

В комплект оборудования технической позиции входят две элек­ тростанции: одна для питания агрегатов наземного оборудования, другая для питания аппаратуры ракеты. Кроме того, на технической позиции имеются компрессорная станция с осушительной установ­ кой, машины для перевозки кабелей и приборов горизонтальных испытаний.

Ракета, проверенная и испытанная на технической позиции, пе­ ревозится на стартовую позицию, где к расположенному горизон­ тально корпусу ракеты пристыковывается головная часть либо при помощи подъемного крана, либо же с помощью специального при­ способления.

После пристыковки головной части ракета устанавливается в вертикальном положении на пусковом столе.

(фиг. 10. 16). Таким образом, ракета устанавливается четырьмя опорами стабилизаторов на пусковом столе. В конструкции стаби­ лизаторов и хвостового отсека ракеты предусмотрены специальные усиления, которые воспринимают вес заправленной ракеты и пере­

два гидравлических телескопических домкрата 2. Так как при подъеме центр тяжести ракеты перемещается относительно точек опоры (колес) назад, в конструкции лафета предусмотрено два ме­ ханических домкрата 1. Они могут быть повернуты относительно вертикальной оси, чем достигается задний вынос точек опоры. Дом­ краты 1 на фиг. 10. 16 видны в положении, когда они оперты

4 7 2 Гл. X. Наземное оборудование, испытание ракет и ракетных двигателей

Для установки ракеты на стол могут использоваться различные типы установщиков. На фиг. 10. 19 показана установка на стол аме­

Фиг. 10. 16. Ракета, поднятая до вертикального поло­ жения. Позиции те же, что и на фиг. 10.15.

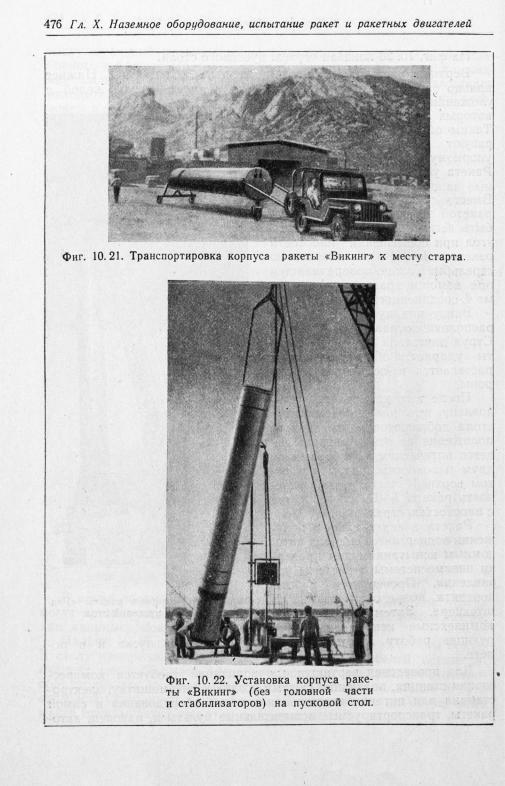

«Викинг» на стартовом столе. После того как корпус ракеты будет

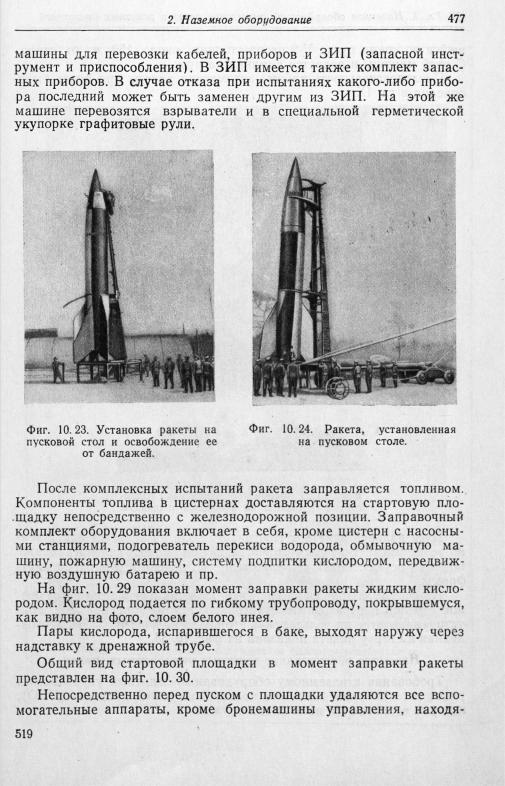

та показана как раз в момент снятия бандажей). Затем лафет не­ сколько отводится от стола (фиг. 10. 24) и при дальнейшей подго­ товке к старту используется как ферма обслуживания, по которой
