ДЕФЕКТЫ РЕЛЬСОВ

53

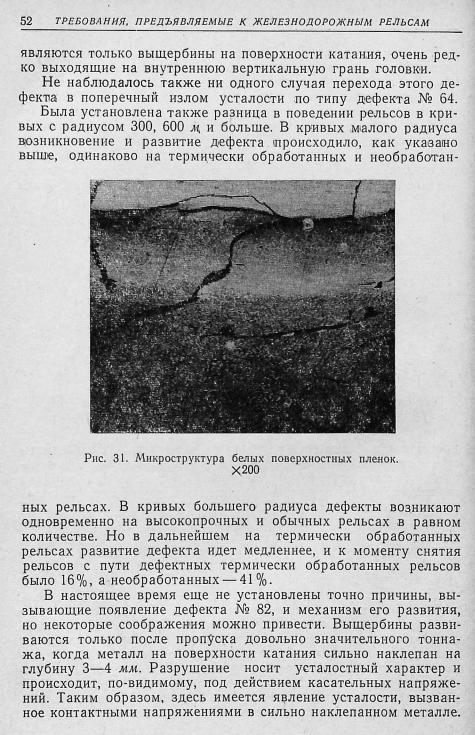

В начальной стадии развития дефекта на поверхности ката­ ния образуются белые пленки. Микроструктура этих пленок по­ казана на рис. 31. Как видно из этой микрофотографии, на по­ верхности катания лежит собственно белая пленка, толщиной 0,03—0,05 мм. Твердость этой пленки около 600 НВ\ микро­ структура представляет собой смесь мартенсита и коагулиро­ ванных карбидов. Под белой пленкой лежит переходный слой также повышенной твердости, в структуре которого наблюдает­ ся смесь сорбита и троостита. Еще глубже лежит основной металл.

Причиной появления этих закаленных пленок является мгно­ венный нагрев поверхности катания при неизбежном проскаль­ зывании колес при вписывании колесных пар в кривые. При радиусе 300 м это проскальзывание составляет около 3%. На прямых участках пути такое проскальзывание может возникнуть

вследствие разных диаметров

колес одной и

той

же ко­

лесной пары, причем разность

диаметров достигает

иногда

10—12 мм,-



вследствие

Мгновенно нагретая тонкая пленка закаливается

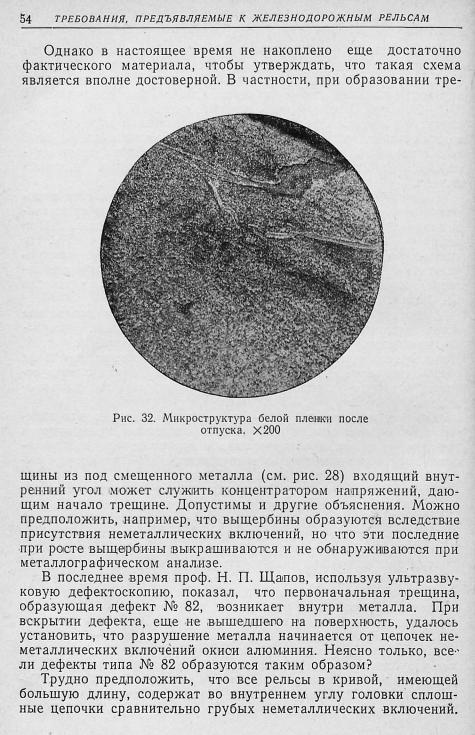

очень быстрого отвода тепла внутрь головки рельса. Закалоч­ ное происхождение этих пленок хорошо иллюстрируется рис. 32. На нем дана микрофотография такой же пленки, как и на рис. 31, но после отпуска при 600°. Как видно, белая пленка ис­ чезла, и структура основного металла полностью восстано­ вилась.

Более детальное изучение этого вопроса показало, что явле­ ния закалки поверхности широко распространены и вызываются трением, ударами, кратковременным прохождением электриче­ ского тока через контактную поверхность, обработкой током вы­ сокой частоты, автогенной горелкой и т. д.

Мартенситные пленки, будучи хрупкими, изрезаны трещина­ ми, распространяющимися также и на переходный слой (см. рис. 31). Трещины пересекают почти под прямым углом закален­ ный слой, а в основном металле меняют свое направление и идут параллельно поверхности катания.

Эти трещины могут быть очень эффективными концентрато­ рами напряжений.

Пока материал не наклепан, трещины не проникают в глубь металла. Мартенситные пленки под действием колес растрески­ ваются и отделяются от поверхности рельсов, вызывая шелуше­ ние. Но можно предположить, что когда металл, лежащий под пленкой, будет достаточно наклепан и охрупчен, то трещины бу­ дут углубляться внутрь металла и соединяться с внутренними трещинами, возникшими в результате наклепа (см. рис. 9). Та­ кой механизм хорошо объясняет все особенности образования дефекта № 82.

ДЕ ФЕ КТ Ы РЕЛЬСОВ

55

Когда рельсы (высокоуглеродистые или термически обрабо­ танные) не имеют наката металла на внутреннюю вертикальную грань головки, то отпадает и концентратор напряжений в виде входящего угла под грибовидным наплывом металла. Но выщер­ бины на поверхности катания образуются очень быстро. Следо­ вательно, здесь действует иной концентратор напряжений.

Опыт шлифования рельсов на американских железных доро­ гах также не подтвердил гипотезу концентрации напряжений во входящем углу. На шлифованных рельсах дефекты типа «fla-

Рис. 33. Схема испытания образца рельса для получения дефекта № 82

king» образовывались так же интенсивно, как и на необработан­ ных рельсах.

Таким образом, причины, вызывающие начало разрушения, еще не ясны. Известны попытки исследователей воспроизвести дефект № 82 в лабораторных условиях. Для этого на машинах

сподвижной нагрузкой устанавливали специальную «люльку»,

вкоторой закрепляли образец (рис. 33). Периодически после определенного числа циклов нагрузки образец поворачивался вместе с люлькой на небольшой угол относительно продольной оси. Такие периодические повороты способствовали более энер­ гичному смещению металла в боковом направлении и образова­ нию грибовидного наплыва на одну из вертикальных граней го­ ловки. В дальнейшем образовывалась трещина по типу рис. 28 или даже расслоение головки (рис. 34).

Это испытание очень длительное и требует высокой прочно­ сти машин, так что в течение года можно испытать небольшое число образцов. На этих машинах испытывали рельсовые об­ разцы углеродистой стали термически необработанные, норма­ лизованные, закаленные в масле, а также рельсовые образцы легированных сталей. В табл. 8 приведены некоторые резуль­ таты этих испытаний. Стойкость рельсов оценивалась числом циклов нагрузки, выдержанных образцом до появления трещи­

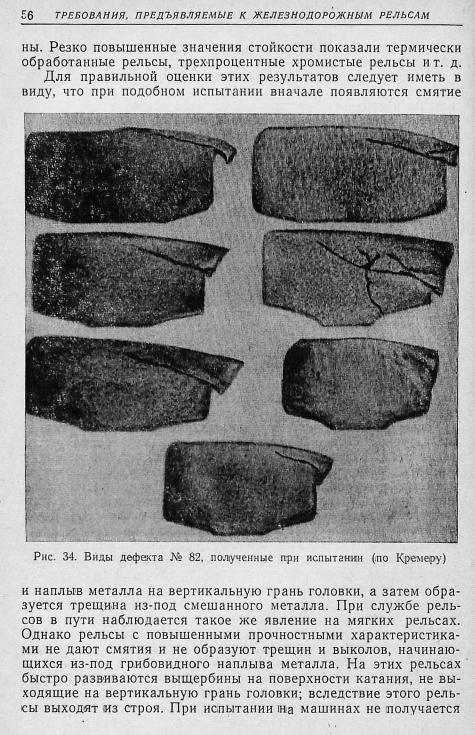

Таблица 8

СТОЙКОСТЬ РАЗЛИЧНЫХ РЕЛЬСОВ ПРОТИВ ОБРАЗОВАНИЯ ДЕФЕКТА № 82 ПРИ ИСПЫТАНИЯХ НА МАШИНЕ С ПОДВИЖНОЙ НАГРУЗКОЙ, РАВНОЙ 22,7 m



























а



























о _







Химический состав стали, %.





Механические свойства

Ч Or











х ^ я

















Твер-









= - Я

Рельсы























tf 5 «















дость









„ “ а

















ИВ









8 >»>*





С

Мп

Si

Сг

N1

Мо

СТ$

°ь

5, %

Ф. %

Лайм







«я



















кг/мм*

кг/мм2





D* я o.s

Углеродистые, с пламенной закалкой по­

0 ,77

0 ,9 0

0,20







338









0,682

верхности .......................................................



_







































Кремнистые .......................................................



0 ,7 5

0 ,7 5

0 ,45

288

0 ,7 2 0

М едистые...........................................................



0,71

0 ,8 0

273

5 2 ,6

9 5 ,5

7 ,5

16,6

0,8 1 3

Кремнемолибденовые.......................................



0 ,7 3

0 ,8 9

1,96

0 ,4 9

351

8 3 ,9

102,3

2 , 3

9 ,3

0,820

Обычные ..........................................................



0 ,7 6

0,81

0 ,1 4

267

5 0,0

9 5,0

8 ,0

14,0

0,9 5 5

Закаленные с прокатного

нагрева . . . .

335

0 ,9 9 4

Марганцовистые, термически обработанные

0 ,5 9

1,36

0 ,1 4

372

8 0 ,2

114,0

8 ,5

2 5 ,5

1,127

Молибденовые...................................................



0 ,7 5

0 ,7 9

' —

0 ,3 4

314

7 4 ,7

111,1

8 ,0

3 1 ,0

1,187

Марганцовистые, термически необрабо­







_

_















танные ...........................................................



0 ,5 9

1,36

0 ,1 4

.

262

4 8 ,5

8 9 ,3

11,0

3 2 ,5

1,221

Марганцовомолибдеиовые, термически не­









_















обработанные ...............................................



0 ,6 0

1,35

0 ,1 2

0 ,3 7

265

6 4 ,0

8 7,5

10,0

3 4 ,3

1,250

Английские, сорбитизированные по методу

0 ,5 6

1,14

0 ,1 5



235

4 5,0

8 6,0

10,8

2 8 ,3

1,557

Занберга .......................................................





























Легированные, термически обработанные

0 ,2 4

1,28

0 ,20

0 ,6 4

0 ,5 7

0 ,3 4

331 103,0

113,0

10,8

6 4 ,7

2,742

X ром и сты е.......................................................



0,31

0 ,6 6

0 ,32

3 ,1 3

374

9 1 ,2

121,0

9 , 5

3 5 ,3

3,136

Углеродистые, термически

обработанные

0 ,7 8

0 ,8 6

360

8 5 ,5

126,5

7 ,6

3 5 ,2

3,425

П р и м е ч а н и е . В медистых рельсах содержится 1,11% Си.

58 ТРЕБОВАНИЯ, ПР ЕДЪ ЯВ ЛЯ ЕМЫЕ К ЖЕ Л ЕЗ Н ОД ОР ОЖ Н ЫМ РЕЛЬСАМ

выщербин на поверхности катания, и поэтому может сложиться неправильное представление о действительной стойкости раз­ личных рельсов в пути. Очевидно, что способ испытания должен быть изменен таким образом, чтобы можно было получить обе эти разновидности дефекта № 82. Без этого оценка работоспо­ собности рельсов будет всегда односторонней.

По данным табл. 7, рельсы Р-43 снимаются с пути из-за де­ фекта № 82 в очень небольшом количестве. Сложилось мнение, что это объясняется некоторыми особенностями профиля рель­ сов Р-43, химическим составом стали этих рельсов и благоприят­ ным сочетанием механических свойств. Однако следует при­ знать такое мнение недостаточно обоснованным. Профиль рель­ сов Р-43 ничем принципиально не отличается от профиля Р-50 и даже по абсолютным размерам близок к нему. Содержание уг­ лерода в рельсах Р-43 ниже, чем в рельсах Р-50 и Р-65.

Для выяснения влияния содержания углерода в рельсовой стали на развитие дефекта № 82 были изготовлены сначала опытные партии малоуглеродистых рельсов с содержанием уг­ лерода 0,64—0,70%. Наблюдения за работой этих рельсов в пути не обнаружили никаких преимуществ малоуглеродистых рельсов. Они показали сильное смятие, особенно на участках с

затяжными подъемами пути. Вместе с тем

развитие дефекта

№ 82 на этих рельсах происходило так же

интенсивно, как и

на обычных.



Результаты опыта были настолько убедительны, что прокат­ ка малоуглеродистых тяжелых рельсов была прекращена. Та­ ким образом, никаких особенностей в свойствах рельсов Р-43,

которые могли бы объяснить малое

поражение

их

дефектом

№ 82, не было обнаружено.

объяснение стойкости

рельсов

Было предложено другое

Р-43. Как правило, при замене

рельсов Р-43 рельсами Р-50 или

Р-65 изменяется и характер верхнего

строения

пути.

Обычно

песчаный балласт заменяется щебеночным, увеличивается число шпал на 1 км пути. Кроме этого, рельсы Р-50 и, особенно Р-65, имеют больший момент инерции поперечного сечения, чем рель­ сы Р-43. В результате всех этих изменений жесткость пути воз­ растает, и соответственно растет стёпень динамического воздей­ ствия подвижного состава на рельсы. Удары становятся более жесткими. Контактные напряжения на поверхности контакта колеса с рельсом практически не зависят от момента инерции профиля рельсов. Они определяются только нагрузкой и вели­ чиной контактной площадки. Последняя при прогибах рель­ сов резко возрастает, и поэтому на более слабых рельсах Р-43 и мягком песчаном основании контактные напряжения меньше. В результате этого меньше и повреждения рельсов. Такое пред­ положение заслуживает внимательного изучения. Возможно,

ДЕ ФЕ КТ Ы РЕЛЬСОВ

59

что уменьшение жесткости пути значительно снизит

изъятие

рельсов по дефекту № 82, При этом, конечно, имеется

в виду

не возврат к песчаному балласту и рельсам малого веса, а соз­ дание новых конструкций крепления рельсов к шпалам, вклю­ чающих упругие амортизирующие элементы, способные смяг­ чить жесткость ударов неподрессоренных масс о рельсы.

Однако главная причина малого изъятия рельсов Р-43 по де­ фекту № 82 состоит в другом. Как указывалось выше, этот де­ фект начинает интенсивно развиваться после пропуска 120— 150 млн. тгруза. Но гораздо раньше на рельсах Р-43 возникают другие дефекты. Очень большое количество рельсов Р-43 сни­ мается с пути из-за дефектов 1, 3, 6, 7-й групп. Таким образом, рельсы выходят из строя еще до того, как на них начал бы раз­ виваться дефект № 82. При этом следует иметь в виду, что об­ щий съем с пути рельсов Р-43 во много раз превышает съем бо­ лее тяжелых рельсов, и поэтому применение легких рельсов не облегчит положение на железных дорогах, а, наоборот, сделает невозможной эксплуатацию пути.

Из сказанного вытекают следующие возможности борьбы с дефектом № 82, распространение которого на железных доро­ гах Советского Союза в настоящее время создает трудности для транспорта. Прежде всего необходима реконструкция особенно трудных участков пути с кривыми радиусом меньше 600 м. За­ тем нужно ввести обязательную смазку внешних рельсов в кри­ вых посредством путевых лубрикаторов. Необходима разработ­ ка новых систем крепления пути с упругими амортизаторами.

Рельсовая сталь при высоких прочностных характеристиках должна обладать определенным запасом пластичности. По мнению некоторых специалистов, здесь необходимы стали, ко­ торые при прочности порядка 140—150 кг/мм2 обеспечивали бы при разрыве удлинение 10—12% и сужение площади попереч­ ного сечения около 30%. Ясно, что разработка такой стали и особенно внедрение ее в производство представляют исключи­ тельные трудности, и вряд ли эта задача может быть решена до тех пор, пока на рельсопрокатных заводах не будут построены цехи полной термической обработки рельсов.

Введение термической обработки углеродистых рельсов бу­ дет способствовать исчезновению той разновидности дефекта № 82, образованию которой предшествуют смятие и наплыв ме­ талла на боковую вертикальную грань головки. Это наиболее опасный вид дефекта вследствие склонности его к переходу 'в поперечные изломы типа дефекта № 64.

На прямых участках пути выщербины на поверхности катания или исчезнут совсем, или будут крайне редким явлением, а на кривых радиусом 600 м и больше количество выщербин будет в 3—4 раза меньше, чем наблюдается сейчас на необработанных
