Микрофон и телефон вмонтированы непосредственно в корпус кожуха радиостанции. Имеется фишка для включения допол­ нительной (командирской) микротелефонной трубки. Радио­ станция работает на телескопическую штыревую антенну вы­ сотой 60 см. Дальность действия радиостанции достигает 1,5 км. Мощность в антенне передатчика около 250 мет. Чув­

рованный кварцем, три каскада усиления по промежуточной частоте (4,3 Мгц), ограничитель, кристаллический частотный детектор (дискриминатор) и усилитель низкой частоты.

Передатчик радиостанции имеет задающий генератор с ча­ стотным модулятором, умножитель частоты и усилитель мощ­ ности.

Связь анодного контура с антенной индуктивная. Антенна настраивается изменением индуктивности с помощью вдви­ гающегося сердечника. Индикатором настройки служит нео­ новая лампочка.

Приемопередатчик питается от двух сухих батарей: напря­

Приемопередатчик радиостанции работает в диапазоне 40—48 Мгц, в котором могут быть установлены 43 рабочие волны. Установка волны и настройка контуров производятся заранее опытным радиотехником на войсковых ремонтных ба­ зах. Переход с одной волны на другую в полевых условиях невозможен.

На рис. 55 и 56 представлены отечественные радиостанции Р-116 и Р-106, использующиеся в войсковых подразделениях.

Каждая радиостанция смонтирована в одной ранцевой упа­ ковке для переноски за спиной и допускает возможность ра­ боты на ходу на штыревые антенны. При работе с земли ра­ диостанция Р-106 может для повышения дальности действия работать на лучевую антенну.

По своей дальности действия радиостанции рассчитаны на перекрытие тактически необходимых расстояний.

Переход с приема на передачу осуществляется нажатием клапана микротелефонной гарнитуры.

Радиостанции весьма просты в управлении.

В звене батальон — рота американской армии исполь­ зуются радиостанции A.N/PRC-8, AN/PRC-9, AN/PRC-10 (рис. 57).

Каждая из них имеет вид плоского ранца. Вес радиостан­ ции 10 кг. Радиостанции различаются между собой лишь диа-

109

пазонами частот. Первая работает в участке диапазона, отве­ денном для танковых войск, вторая — для подразделений ар­ тиллерии, третья — для подразделений пехоты.

С 3-метровой антенной радиостанции обеспечивают связь на расстояниях 5—8 км.

По своей схеме радиостанций представляют 16-ламповые приемопередатчики.

Приемник каждой такой радиостанции имеет двухкаскад­ ный усилитель высокой частоты, смеситель, гетеродин, трех­ каскадный усилитель промежуточной частоты, двухкаскадный ограничитель, частотный детектор на двух германиевых дио­ дах и усилитель низкой частоты. Чувствительность приемника 0,5 мкв. Мощность передатчика радиостанции около 1 вт. Ра­ диостанция питается от сухих батарей.

Беспоисковая связь может быть обеспечена лишь после предварительной корректировки частоты приемопередатчика по кварцевому калибратору.

Подвижные ультракоротковолновые радиостанции в основ­ ном применяются для связи в частях и соединениях тактиче­ ского звена. Так, например, в частях и соединениях тактиче­ ского звена американской армии для этой цели используются перевозимые в автомобилях радиостанции AN/GRC-3, -4, -5, -6, -7, -8, которые отличаются друг от друга диапазонами ча­ стот и комплектацией.

По диапазону частот радиостанции выпускаются в трех ва­ риантах: танковом (AN/GRC-3 и AN/GRC-4), артиллерийском

(AN/GRC-5 и AN/GRC-6) и пехотном (AN/GRC-7 и AN/GRC-8)

Стабилизация частот этих радиостанций кварцевая (приме­ няется метод смешения частот, при котором в схемах ра­ диостанций используются от 11 до 21 кварца). Вид работы — радиотелефон с частотной модуляцией. Мощность передатчи­ ков116 вт. Радиостанции обеспечивают дальность связи на

16—20 км.

Комплекты таких радиостанций состоят из отдельных стандартных блоков, представляющих собой передатчики, приемники, приемопередатчики различных диапазонов и мощ­ ностей, а также усилители, источники питания и панели управ­ ления.

Обычно в комплект такой сборной радиостанции входят три приемника и два передатчика различных диапазонов (рис. 58), что позволяет одновременно принимать донесения от своих подразделений и передавать сообщения в вышестоящий штаб.

Поворотом переключателя оператор может подключить вы ход одного приемника к микрофонному входу другого пере­ датчика и заставить работать всю установку на ретрансляцию. Часто в комплект радиостанции вводится специальная при-

112

центральную станцию, которая имеет связь с автоматической телефонной станцией (АТС). Любой корреспондент радио­ сети с помощью типового номеронабирателя может через

центральную станцию вызватьлюбого абонента провод­ ной АТС.

Обслуживание большого количества абонентов облегчается автоматическим переходом с занятого канала на свободный. Система такого перехода заключается в том, что все эксплуа­ тируемые в данном районе радиостанции находятся в режиме приема на частоте одного из свободных каналов. Если он за­ нят, то все абоненты, не ведущие в данный момент перегово­ ров, автоматически переключаются на ближайший смежный канал. Если второй канал также занят, то происходит пере­ ключение на третий и т. д. После того как все каналы исполь­ зованы, цикл начинается снова с первого канала.

Американской фирмой «Моторола» в 1957 г. были изго­ товлены опытные образцы радиотелефонных станций на УКВ с выходом на АТС. Радиостанции имеют кнопочные номеро­ набиратели для работы с АТС. Они предназначены для ис­ пользования как в подвижном (25 вт), так и в стационарном (50 вт) варианте. Диапазон частот, в котором производились испытания, 172—174 Мгц. Дальность связи между подвижной и стационарной радиостанциями составляла 30—40 км. По­ движные радиостанции могут работать непосредственно с АТС.

С использованием систем селективного вызова нормаль­ ный разговор между подвижным корреспондентом и непо­ движным абонентом происходит только при нажатии на тангенту микротелефонной трубки .подвижной радиостанции. Имеется система обеспечения работы привилегированного абонента путем выключения всех подвижных корреспонден­ тов, кроме вызываемого, посылкой специальных сигналов ста­ ционарной радиостанцией.

Радиотелефонные переговоры осуществляются дуплексом на двух частотах. Радиосвязь между подвижными объектами осуществляется через стационарную радиостанцию.

тает в дуплексном режиме с разносом частот передачи и приема на 10 Мгц. Предполагается увеличить число рабочих частот путем разноса их на 25 кгц в «нижнем» диапазоне и на 50 кгц в «верхнем» диапазоне при соответствующем повы­ шении стабильности частоты и избирательности приемников. Стабильность частоты кварцевых генераторов доводится до

+0,0015% и +0,0005%.

Военные специалисты США считают, что при создании но­ вых средств радиосвязи необходимо обеспечить высокую про­ ходимость связных машин с поддержанием связи на ходу, бы­ строту развертывания средств связи и малый вес носимых ра­ диостанций. Радиосвязь должна быть беспоисковой, а состав­ ление канала — автоматическим.

Все переносные радиостанции должны выдерживать дли­ тельное погружение в воду. Аппаратура должна быть стойкой против коррозии, плесени и насекомых, должна выдерживать транспортировку по воздуху, ударную нагрузку и длительное торможение, обычные при сбрасывании с парашютом во время воздушно-десантных операций. Срок службы аппаратуры без серьезного ремонта должен быть не менее 5000 часов (год войсковой эксплуатации).

Важным требованием является обеспечение сопряжения новых радиосредств со стартстопными телеграфными и фото­ телеграфными аппаратами, а также с устройствами электрон­ ной обработки данных, работающими в стандартной полосе звуковых частот. Кроме того, новые радиостанции должны работать с другими радиостанциями с частотной и амплитуд­ ной модуляцией, со стандартными установками коммутации и сопряжения радио- и проводных средств, блоками и при­ ставками дистанционного управления, связным оборудованием внутрипереговорных устройств, акустической аппаратурой, об­ щей для всех радиостанций новой системы.

С учетом этих требований американские инженеры разра­ ботали опытные образцы подвижных радиотелефонных станций, автоматических электронных коммутаторов и ра­ дио АТС.

МАЛОМОЩНЫЕ КОРОТКОВОЛНОВЫЕ РАДИОСТАНЦИИ ТАКТИЧЕСКОГО ЗВЕНА УПРАВЛЕНИЯ

Маломощные коротковолновые радиостанции широко ис­ пользовались для связи в тактическом звене в армиях многих стран и лишь к концу войны уступили место ультракоротко­ волновым радиостанциям.

Однако ограниченная дальность действия ультракоротко­ волновых радиостанций поверхностным лучом (не более 30— 40 км) вызывает необходимость применять в некоторых слу­ чаях переносные коротковолновые радиостанции в тактиче­ ском звене управления.

Маломощные коротковолновые радиостанции находят в на­ стоящее время применение для связи в общевойсковых и ар­ тиллерийских соединениях и частях, с дальней войсковой раз­ ведкой, для связи с парашютными десантами, в танковых

116

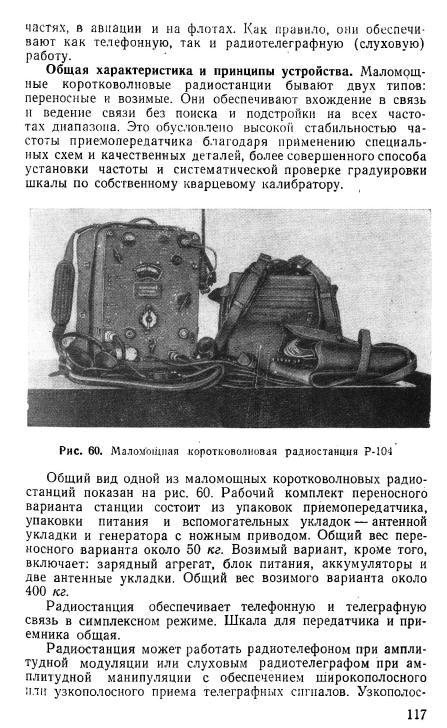

ный прием применяется при слабой слышимости или при нали­ чии помех радиоприему.

Радиотелефонная работа может осуществляться с вынесен­ ного телефонного аппарата, удаленного от радиостанции на расстояние до 2 и и соединенного с ней двухпроводным поле­ вым кабелем. Радист, находящийся на радиостанции, пере­ ключает ее с приема на передачу и следит за переговорами корреспондентов.

Особенности радиостанций парашютного десанта. В связи с широким применением воздушно-десантных войск в совре­ менных боях предъявляются большие требования к радио­ связи как единственному средству управления отрядами пара­ шютного десанта, действующими в тылу противника на зна­ чительном удалении от своих войск. Предназначенные для этих целей радиостанции должны обеспечивать быструю и устойчивую связь парашютного десанта со штабом, органи­ зующим высадку десанта, и аэродромом обеспечения десанта на расстояния до нескольких сот километров. Кроме того, такие радиостанции должны обеспечивать связь внутри де­ санта между отрядами или группами.

В армиях крупных капиталистических стран для радио­ станций парашютного десанта используется более широкий диапазон частот, чем для обычных маломощных коротковол­ новых радиостанций. Расширение диапазона делается в сто­ рону высоких частот, обеспечивающих дальнюю радиосвязь в различное время суток и года за счет использования про­ странственных волн. Другие особенности таких радиостанций заключаются в следующем.

При небольшом весе и сравнительно малых габаритах ра­ диостанции обычно обладают высокими показателями, и пре­ жде всего большой точностью частоты и повышенной помехо­ защищенностью.

Для обеспечения беспоисковой и бесподстроечной связи в этих радиостанциях применяется кварцевая стабилизация частоты как в передатчике, так и в приемнике.

Основным видом работы радиостанции парашютного де­ санта является слуховой телеграф с наличием узкополосного приема телеграфных сигналов. Однако предусматривается и телефонный вид работы, который используется сравнительно редко, в основном для связи внутри десанта на небольшие расстояния.

Радиостанции парашютного десанта характеризуются по­ вышенными механической прочностью и устойчивостью к воз­ действию климатических факторов. Первичными источниками электропитания служат аккумуляторы. Для длительной ра­ боты, когда нет возможности смены и заряда аккумуляторов, в комплект радиостанции может входить ручной (ножной) генератор.
