фективными являются контейнерные тележки конструкции М. И. Вунштейна (рис. 33) и кон­ струкции А. Я. Чижова (рис. 34).

Рис. 34. Двухколесная контейнерная тележка конструк­ ции А. Я. Чижова (входит в комплект пеногипсомешалки, приведенной на рис. 28)

] _ съемная емкость (контейнер) для раствора; 2 — рычажная рама; 3 — колесо на шариковых подшипниках

8. Заготовка драночных щитов

Для обеспечения необходимого сцепления штукатурки с деревянными поверхностями по­ следние следует обшивать драночными щитами.

Рабочее место для изготовления драночных щитов следует организовать по схеме, приве­ денной на рис, 35.

Дрань перед употреблением в дело надлежит сор»ировать на «простильную» и «выходную», укладывая ее на соответствующие подставки

59

(см. рис. 85). В месте, отведенном для сорти­ ровки драни, следует иметь несколько подставок с заласом сортированной драни.

Драночные щиты изготавливаются на специ­ альном верстаке-шаблоне (см. рис. 83). Работу следует начинать с раскладки простильных дра­ ниц под углом45° в промежутках между бо­ бышками верстака-шаблона так, чтобы их кон­ цы не доходили на 75 мм до бортового ограни­ чительного бруска. По простильному ряду сле­ дует раскладывать выходные драницы в пер­ пендикулярном направлении к первому, причем концы этих драниц должны укладываться впри­ тык к ограничительному бруску верстака-шаб­ лона. В щитах, изготовленных таким способом, драницы пристального ряда смещены по отно­ шению к драницам выходного ряда на 75 мм. При прибивке таких щитов к поверхностям концы драниц выходного ряда одного щита ло­ жатся перпендикулярно на концы драниц простильного ряда другого, смежного с ним щита, образуя на оштукатуриваемой поверхности не­ прерывную сетку драни без разрыва по линии стыка смежных щитов.

Движение рабочих в процессе изготовления драночных щитов должно происходить, в проти­ воположных друг другу направлениях, как это показано на рис. 35 стрелками.

Скрепление драниц штукатурными гвоздями следует производить после раскладки их по все­ му верстаку на полный размер щита.

У торцов верстака-шаблона располагаются карманы для неполпомерной (укороченной) дра­

ни.

Неполномерная дрань укладывается в углах верстака-шаблона для изготовления щитов. На

61

каждый угол щита расходуется семь неполно­ мерных драниц разных размеров. Размер каждой укороченной драницы обозначается соответству­ ющим номером — от № 1 (самый малый раз­ мер) до № 7 (самый большой размер). Для хра­ нения неполномерной драни устроены карманы высотой несколько меньшей, чем длина каждого номера неполномерной драни. Карманы прону­ мерованы теми же номерами, которые даются каждому размеру неполномерной драни.

Заготовка неполномерной драни производит­ ся пучками на специальном приспособлении (см.

рис. 86).

Драницы щита следует скреплять гвоздями при помощи малого молотка Величко (см. рис. 47). После 4—5 дней работы такими молот­ ками рабочие получают необходимый навык и изготавливают щиты значительно быстрее, чем при пользовании обычными штукатурными мо­ лотками.

Готовый щит после снятия с верстака следу­ ет сложить «в гармошку» (для удобства его по­ следующего транспортирования к рабочим мес­ там подбойщиков) и уложить в штабель на реб­

ро.

9. Подмости и леса

Применяемые инвентарные подмости и леса для внутренних и наружных штукатурных работ должны обеспечивать необходимую жесткость, устойчивость и безопасность в работе, а также быть удобными для транспортирования, быстро и легко собираться и разбираться.

Все внутренние штукатурные работы в жи­ лых помещениях, за исключением оклейки стен

62

щения через стандартные дверные проемы и для

Рис. 36. Передвижные подмости-столики на са­ лазках

1 — щит; 2 — выдвижная рама; 3 — фиксатор; 4 — шарнирное звено; 5 — рама столика

работы в помещениях высотой до 3,2 м. В зави­ симости от высоты помещения стойки подмос­ тей закрепляются на таком уровне, чтобы рас­ стояние от головы штукатура цо потолка состав­ ляло 15—20 см.

63

Рабочие настилы столиков изготовляются из съемных деревянных щитов.

Рис. 37. Различные варианты расста­ новки подмостей из столиков и пере­ кидных щитов

регулируется в пределах 1000—1 450 мм. Вес столика 42 кг.

При оштукатуривании поверхностей в поме­ щениях высотой 2,5 м необходимо применять столики с уменьшенной высотой.

При необходимости из столиков и перекид­ ных щитов можно образовать сплошной настил любых размеров (рис. 37).

64

Расстановку передвижных подмостей-столи­ ков рекомендуется производить в соответствии со схемами организации рабочих мест специали­ зированных звеньев штукатуров.

При оклеивании стен сухой штукатуркой не­ обходимо пользоваться легкими прислонными лестницами.

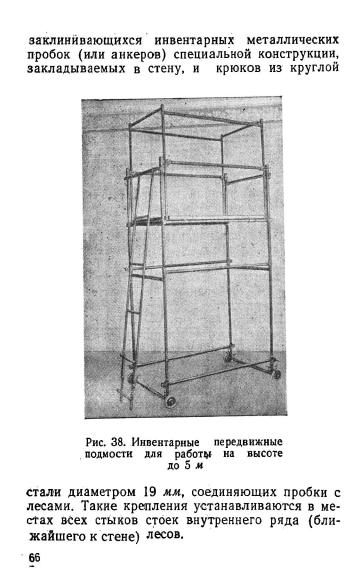

При выполнении штукатурных работ в поме­ щениях высотой до 5 м рекомендуется применять инвентарные передвижные подмости, показан­ ные на рис. 38.

Для выполнения внутренней штукатурки в помещении высотой более 5 м, а также для на­ ружной штукатурки фасадов рекомендуется пользоваться универсальными трубчатыми безболтовыми лесами . Промстройпроекта — ВНИОМСа. Допускается применение инвен­ тарных лесов других конструкций, удовлетворя­ ющих общим требованиям устойчивости и без­ опасности в работе.

Леса Промстройпроекта — ВНИОМСа (рис. 39) собираются из стоек и ригелей, изготовлен­ ных из стальных труб и соединяемых между со­ бой посредством крюков и патрубков (без при­ менения болтов). Стойки лесов устанавливают­ ся через 2 м в два ряда. Расстояние между ря­

между ярусами лесов 2 м. Леса этого типа мо­ гут быть применены для оштукатуривания мно­ гоэтажных зданий. Работа штукатуров на лесах по одной вертикали разрешается только через ярус.

Необходимая устойчивость лесов ' обеспечи­ вается их креплением к стене посредством само-

Сборку и разборку лесов следует произво­ дить под руководством и наблюдением произво­ дителя работ или специального лица, назначен­ ного для выполнения этих работ.

Руководитель монтажа лесов обязан тща­ тельно ознакомиться с проектом, составить схе­ му установки лесов для конкретного здания с учетом его конфигурации и спецификацию тре­ буемых инвентарных деталей, произвести при­ емку деталей лесов с тщательным осмотром и отбраковкой поврежденных элементов. При этом следует обращать особое внимание на целость и доброкачественность сварочных швов, отсутст­ вие изгибов, вмятин и трещин в деталях лесов, а также на целость резьбы болтов и гаек (в ле­ сах на болтовых соединениях).

Леса следует монтировать на спланирован­ ной и утрамбованной площадке, с которой дол­ жен бытьобеспечен сток дождевых вод.

Леса для оштукатуривания фасадов следует собирать на всю высоту и, как правило, на всю длину фасада, надежно прикрепляя их к стенам. Наращивание очередного яруса лесов без за­ крепления нижележащего яруса не допускается. Ходовые лестницы следует устанавливать в про­ цессе монтажа соответствующего яруса.

Подъем и спуск элементов лесов на высоту и подачу их к месту монтажа следует производить при помощи подъемных приспособлений (выпуск­ ной балки с блоком и приводом от электроле­ бедки, ручных лебедок грузоподъемностью 100— 250 кг, блоков, прикрепленных к конструкциям лесов и др.).

. При монтаже и демонтаже лесов необходимо строго соблюдать действующие правила техники безопасности для строительно-монтажных работ.
