книги из ГПНТБ / Штукатурные работы

а) сетка размером 1X1 м с ячейками от 3 до 10 ммв зависимости от требуемой крупности набрызга натягивается на раму высотой 2 м и шириной 1 м. Для предотвращения выпучивания

ивибрирования сетки (отчего раствор отскаки­ вает на настил лесов) следует вплотную к ней натянуть с тыльной стороны толстую проволоку

ипривязать ее в двух-трех местах;

б) раму с сеткой устанавливают на одинако­ вом расстоянии от стены на каждом участке фа­ сада. Соблюдение этого условия достигается при­ бивкой в каждом верхнем углу обвязки рамы по одному деревянному бруску, упирающемуся сво­ бодным концом в обрабатываемую поверх­ ность;

в) раствор должен быть жидкой консистенции и содержать в качестве наполнителя мелкий песок;

г) раствор набрасывают с силой на поверх­ ность фасада через сетку и распределяют по поверхности в виде отдельных бугорков. Набра­ сывание раствора производится несколько раз, пока на поверхности штукатурки исчезнут про­ пуски или большие бугры;

д) толщина накрывочного слоя должна быть равна 9—12 мм.

Набрызг с веника производится следу­ ющим способом:

а) веник подбирается из прутьев одинаковой длины и толщины. Перед употреблением его креп­ ко связывают, а длинные концы обрубают;

б) для получения набрызга одинаковой круп­ ности на обрабатываемой поверхности подбирают раствор такой консистенции, чтобы он не стекал, но и не оставался неподвижным на венике при вытаскивании его из рабочего ящика;

189

в) для получения более крупной фактуры набрызга следует применять веник с более толсты­ ми прутьями и более густой раствор;

г) в качестве наполнителя в растворе приме­ няется песок средней крупности;

д) веник нужно погружать в раствор на по­ ловину длины его свободных прутьев, затем вынуть из ящика с раствором и ударами о пал­ ку диаметром 4—5 см, длиной 50—60 см стряхи­ вать на обрабатываемую поверхность;

е) толщина накрывочного слоя для получения набрызга одинаковой фактуры должна состав­ лять 9—12 мм.

При необходимости получения густой мелко­ зернистой фактуры работу выполняют набрызгом со щетки (рис. 142) в несколько слоев; каж­ дый последующий слой наносится после схваты­ вания предыдущего. Щетку надлежит погружать плашмя волосом вниз на глубину 1 см в жидкий раствор с мелким песчаным наполнителем. Изли­ шек раствора стряхивают, а затем на близком расстоянии от обрабатываемой поверхности про­ водят по волосу тонкой линейкой по направле- ,нию от стены. В результате этого волос приги­ бается линейкой, затем резко выпрямляется и от­ брасывает мелкие брызги, падающие на поверх­ ность.

Набрызг повторяется до получения тонкой гу­ стой «шубы», без пропусков и просветов. Накры­ вочный слой доводится до 9—12 мм. Наиболее мелкий набрызг получается со щетки с жестким и длинным волосом.

Комбинированные фактуры деко­ ративной штукатурки выполняются путем обра­ ботки поверхности штукатурной лопаткой и набрызгом.

191 ■

крывочного раствора, разравниваемый штукатур­ ной лопаткой. По несхватившемуся раствору про­ резаются в разных направлениях борозды раз­ личной формы, глубины и протяженности.

Толщина накрывочного слоя назначается в зависимости от глубины нарезки борозд. По на­

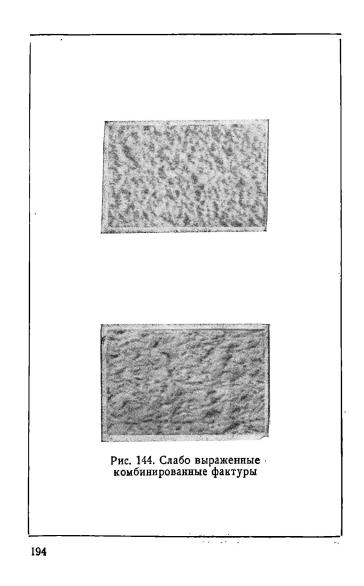

(рис. 144). На нанесенном и разровненном шту­ катурной лопаткой накрывочном слое делаются неглубокие рельефные борозды, поверх которых наносится набрызг одним из названных выше способов.

Обработка поверхностей в полупластичном состоянии накрывочно­ го слоя. Обработка в полупластичном состоя­ нии накрывочного раствора терразитовой штука­ турки производится преимущественно методом циклевания поверхности.

В полупластичном состоянии рекомендуется также отделка цветной накрывки известково-пес­ чаными растворами с обработкой циклями по­ верхностей, разбитых на камни.

С целью обеспечения фактуры высокого каче­ ства циклевку поверхности из терразитового ра­ створа необходимо производить с соблюдением следующих условий:

а) циклевку производят примерно через 3— 6 час. после нанесения терразитового слоя. Пока­ зателем готовности 'терразитового раствора для циклевания является такое состояние поверхно­ сти, когда при легком нажиме на нее циклей (при пробном циклевании) мраморная крошка

и песок начинают выпадать из накрывочного слоя, образуя шероховатую поверхность без на­ рушения основного слоя. Смятие поверхности й прилипание терразитового слоя к цикле являют­ ся признаком неготовности декоративного слоя к циклеванию. Циклевание пересохшей поверхно­ сти затрудняет процесс работы и снижает про­ изводительность труда;

б) для придания поверхности однородной фактуры необходимо, чтобы промежутки време­ ни между нанесением декоративного, слоя на смежные участки поверхности и началом цикле­ вания после схватывания раствора были одина­ ковыми. Соблюдение такого порядка исключает возможность появления светлых и темных пятен на общем фоне штукатурки.

При процессе циклевания терразитовой шту­ катурки необходимо соблюдать следующие пра­ вила:

а) обрабатывать поверхность следует сталь­ ной циклей или гвоздевой щеткой. В зависимости от размеров цикли работают одной или обеими руками. Циклю нужно двигать плавно, без рыв­ ков, с легким нажимом на поверхность;

б) циклевать необходимо в одном направле­ нии, в противном случае на поверхности остают­ ся пятна, портящие внешний вид штука­ турки;

в) циклевание по одному месту производится 2—3 раза до обнажения слюды в накрывочном слое и создания равномернозернистой шерохова­ той фактуры;

г) проциклеванную поверхность следует очи­ стить от пыли веником и мягкой волосяной щет­ кой и ежедневно по одному разу в течение 3— 4 дней смачивать водой.

В зависимости от размера зубьев в цикле или гвоздевой щетке, а также от крупности заполни­ телей (песка и мраморной крошки) могут быть созданы равномерные крупнозернистые, средне­ зернистые и мелкозернистые фактуры терразито­ вых штука.турок в соответствии с проектами ар­ хитектурного оформления фасадов.

Рис. 145. Фактуры обработанной ци­ клями цветной известково-песчаной

накрывки в полупластичном состоя­ нии

Обработку накрывочного слоя цветной изве­ стково-песчаной штукатурки в полупластичном состоянии рекомендуется производить штрихов­ кой циклями, размер зубьев которых не должен превышать 2—3 мм. Разбивка поверхности на камни (отбивка горизонтальных линий) произ­ водится намеленным шнуром. Фактура отделан­

Наряду с рекомендованными выше методами обработки терразитовой штукатурки циклями и гвоздевыми щетками может применяться также

196

упрощенный метод,* позволяющий при доста­ точном навыке и строгом соблюдении технологии процесса добиться равномернозернистой однотон­ ной фактуры, без циклевания поверхности. От­ делку фасадов этим методом надлежит про­ изводить, руководствуясь следующими прие­

мами:

а) после установки маяков на поверхность наносится обрызг, а затем грунт из сложного раствора. При этом слой грунта не должен дохо­ дить до уровня маяков на 5—7 мм;

б) на свежий грунт наносится слой терразитового раствора заподлицо с маяками и разрав­ нивается полутерками. Верхний слой цветного грунта выполняется раствором того же цвета, что и накрывочный слой, чем обеспечивается одно­ тонность штукатурки;

в) после нанесения слоя цветного грунта за­ подлицо с маяками последние вырубаются, и ме­ ста заделываются цветным раствором в одну плоскость с подготовительным слоем;

г) на свежий цветной грунт наносится набрызгом с веника накрывочный слой т'ерразитового раствора толщиной 5—7 см. Накрывка на­ носится с большой тщательностью, без пропусков и утолщенных наслоений;

д) после подсыхания накрывки поверхность оттирается ребром полутерка или правйла, причем очень выступающие и слабо держа­

197

Обработка отделочного слоя камнетесными инструментами

Обработку поверхности штукатурок, имитиру­ ющих естественный камень, следует производить методом наковки камнетесными инструмен­ тами.

Обработке методом наковки должна предше­ ствовать пробная наковка поверхности с целью определения достаточности затвердения накры­ вочного слоя. Поверхность считается готовой к обработке, если раствор и зерна наполнителя не сминаются и не выкрашиваются, а скалываются. Наковка бучардой (рис. 146) применяется для образования фактур каменной штукатурки «под шубу» (рис. 147). Для крупнобугристой фактуры применяется бучарда с 16 зубьями, для мелко­ бугристой — с 36 зубьями.

Различная крупность фактуры получается также в 'зависимости от толщины накрывочно­ го слоя и крупности наполнителя (мраморной крошки).

Мелкобугристая фактура создается при толщине накрывочного слоя до 20 мм и зернах наполнителя крупностью 2,5—3 мм; крупно­ бугристая фактура получается при толщине накрывочного слоя до 30 мм и наполнителе круп­ ностью 5—6 мм.

. Бучарду следует держать обеими руками и равномерно ударять зубьями обушка по штука­ турке под прямым углом. Удары следует нано­ сить по всей обрабатываемой поверхности до тех пор, пока сойдет верхняя пленка накрывоч­ ного слоя. Выступающие в процессе наковки зер­ на мраморной крошки следует скалывать, а также избегать образования выбоин на поверх-

198
