![](/user_photo/_userpic.png)
книги из ГПНТБ / Николаев, Б. А Погружение свай с помощью электроосмоса
.pdfIII. ВЛИЯНИЕ ПЛОЩАДИ ЭЛЕКТРОДОВ
НА УСКОРЕНИЕ ЗАБИВКИ ДЕРЕВЯННЫХ СВАЙ
5. Лабораторные исследования
Чтобы определить влияние расположения и величины пло щади электродов на ускорение забивки деревянных свай, были поставлены предварительные опыты в лабораторных условиях, которые в дальнейшем подверглись экспериментальной про
верке в полевых условиях. Деревянные модели свай имели диа метр 3,4 см и оканчивались четырехгранной пирамидой. Они погружались на глубину 14 см. В табл. 4 приводятся данные об
электродах, расположенных вдоль образующих деревянных свай, а также на пирамидальной поверхности башмака.
Таблица 4
Размеры и площадь электродов деревянных свай
Вид
электродов
Ширина электродов,
мм
анодов катодов
Количество |
Отношение площади |
|||
электродов ко всей |
||||
электродов |
площади сваи, |
% |
||
анодов |
катодов |
анодов |
катодов |
всех элек тродов |
1 |
Проволочные |
Проволока диамет |
2 |
|
7 |
|
|
|
ром 2 мм |
|
|
|
|
2 |
Башмак |
— |
— |
2 |
11 |
19 |
3 |
Пластинчатые |
5 + 5=10 |
20+20 =40 |
2 |
39 |
49 |
4 |
|
5+5=10 |
30 + 30=60 |
2 |
54 |
64 |
5 |
■ |
—- |
48+48=96 |
|
83 |
83 |
|
Сваи 1—4 могли быть использованы как однополюсные, |
так |
||||
и-двухполюсные, |
свая 5 — только как однополюсная. |
Материа |
лом для электродов могут служить сталь, медь и алюминий.
Наиболее дешевым материалом является сталь. Все указанные металлы подвергаются окислению на аноде. В наших опытах замена медных электродов стальными не вызывала никакой раз ницы в скорости погружения свай с помощью электроосмоса. Основываясь на этом, можно рекомендовать применение более
дешевых стальных электродов.
Опытами установлена зависимость экономии в работе при забивке свай с использованием электроосмоса от площади элек тродов. Сваи забивались в пластичную нижнекембрийскую
глину при влажности 21—24%. Результаты опытов приведены в табл. 5.
2* |
19 |
|
|
|
|
|
|
Таблица б |
|
Влияние величины площади катодов на экономию в работе |
|||||
|
при забивке деревянных однополюсных свай с помощью |
|||||
|
|
|
электроосмоса |
|
|
|
№ |
Площадь |
Отношение |
Начальное |
Конечная |
Конечная |
Экономия |
площади ка |
и конечное |
в работе |
||||
свай |
катодов, |
тодов ко всей |
напряжения |
сила тока, а |
плотность |
по забивке |
|
см* |
площади |
тока, в |
|
тока, а}см? |
свай, % |
|
|
сваи, % |
|
|
|
|
1 |
9.1 |
7 . |
85—44 |
0,88 |
0,097 |
42 |
2 |
26,9 |
19 |
80-35 |
0,72 |
0,025 |
52 |
3 |
63,5 |
49 |
84-40 |
0.80 |
0.012 |
71 |
4 |
82,8 |
64 |
‘ 84—40 |
0,82 |
0,01 |
72 |
5 |
108,0 |
83 |
90-40 |
0,82 |
0,008 |
72 |
Наименьшая экономия в работе гари применении электроос |
||||||
моса |
(42%) была получена при забивке сваи 1 с проволочными |
электродами. Действие электроосмоса 'усиливалось при погру жении сваи 2 с башмаком-электродом, где экономия в работе составляла 52%. Так как значительное сопротивление грунта погружению сваи наблюдается у острия сваи, то оно должно хорошо смачиваться водой и вся его поверхность должна быть электродом. Для этого на острие следует надевать стальной башмак-электрод, покрывающий всю поверхность конуса. Как мы уже видели из табл. 5, применение башмака-электрода в свае 2 дает уже значительный эффект от использования элек троосмоса (52% экономии в работе). Очевидно, электроосмоти ческое смачивание водой острия сваи заметно уменьшило ло бовое сопротивление. При забивке свай 3—5 экономия в работе
была почти одинаковая (71—72%), хотя площади электродов на них были различные и составляли от 49 до 83% поверхности сваи. Следовательно, увеличение площади катодов сверх 50% от всей поверхности сваи уже существенно не влияло на эконо
мию в работе при. забивке свай с помощью электроосмоса. Для наглядного представления о результатах опытов, приве
денных в табл. 5, построены кривые зависимости между пло щадью катодов, силой и плотностью тока и экономией в работе (рис. 5). Из рисунка видно, что при уменьшении площади като дов моделей свай 1—5 плотность тока увеличивается (при оди наковом напряжении). Так, например, площадь катодов сваи 1 была в 3 раза меньше, а плотность тока в 3,7 раза больше, чем сваи 2, тогда как экономия в работе равнялась соответственно 42 и 52%. У сваи 2 площадь катодов была в 2 раза меньше, а плотность тока в 2,4 раза больше, чем у сваи 3, причем эконо мия в работе у них составляла 52 и 71%. Из этих примеров также видно, что изменениям площади электродов соответ ствует почти обратно пропорциональное изменение плотности
20
тока (при одинаковом напряжении) и сокращение экономии в работе. Чтобы (последняя не уменьшалась, требуется усилить ток и увеличить его плотность; для этого надо (повысить напря жение и тем самым электроосмотически перенести большее ко личество воды к свае-катоду. Например,- чтобы повысить эко номию в работе с 42 до 72% при площади электродов, равной
10%, необходимо усилить ток или увеличить напряжение не менее, чем в 1,7 раза, т. е. пропорционально экономии в работе.
Зависимость между площадью -катода и плотностью тока,
удовлетворяющая условию неизменности эффекта воздействия
|
901 |
Сила тока |
|
|
45 |
0.09 |
|
|
|
80 |
|
|
45 |
■ 0,98 |
|
||
|
|
|
|
|
|
|||
|
70 |
Зконошй е patiomi |
0.7 |
0,07 |
|
|||
|
60 |
0.6 |
0.06 |
|
||||
|
50 |
|
|
|
|
1 0.05 |
|
|
|
40- |
|
|
|
|
1 |
0,04 |
|
|
30 |
|
|
|
|
■0,03 |
|
|
|
20- |
|
|
|
|
42 |
0,02 |
|
|
10- |
|
|
|
|
■0.1 |
■0,01 |
|
|
О |
Ю 20 30 40 |
50 |
60 70 |
80 |
90 |
ЮОХ |
|
|
Отношмш мощади |
катодов |
ко всей |
|
|
|||
|
|
площади |
сваи |
|
|
|
|
|
|
Рис. 5. Зависимость между площадью катодов, |
|
||||||
|
силой и плотностью тока и экономией в работе |
|
||||||
|
по забивке свай с помощью электроосмоса |
|
||||||
электроосмоса при погружении свай, может |
быть получена |
из |
||||||
приведенной выше формулы (5): |
|
|
|
|
|
|||
|
Q9 = К09Д = KodtF [см?1сек], |
(7) |
||||||
где |
Q9 — объем электроосмотически перенесенной воды, |
|
||||||
|
/С0э — объемный коэффициент электроосмоса в слР/кулон, |
|||||||
|
A— It — количество электричества, |
прошедшего через грунт, |
||||||
|
в кулонах, |
|
|
|
|
|
|
|
|
I — IF — сила тока в а, |
|
|
|
|
|
|
|
|
F—площадь катода в см2, |
|
|
|
|
|||
|
i — плотность тока в а/см2 на электроде. |
|
||||||
|
Из формулы (7) |
видно, что в случае постоянства количества |
||||||
электроосмотически перенесенной воды |
Q9 площадь электродов |
F обратно пропорциональна плотности тока i. Таким образом, можно написать:
FH = -^-Fc. |
(8) |
21
Следует, однако, иметь в виду, что с уменьшением площади электродов и увеличением плотности тока будет (больше рас ходоваться электроэнергии на нагревание грунта вследствие
возрастания его сопротивления из-за осушения у анода. Кроме того, при малой площади электродов смачивание поверхности сваи электроосмотически перенесенной водой будет неравно мерным, что ухудшит увлажнение грунта вокруг нее. Поэтому для сохранения неизменной эффективности электроосмоса при погружении сваи в случае уменьшения площади электродов не обходимо вводить коэффициент 0>1 в зависимость, выражаю
щую обратную пропорциональность между плотностью |
тока |
|
и (площадью электродов: |
|
|
гс |
= |
(9) |
где FH— площадь катодов |
на неметаллической свае, |
|
4—плотность тока па |
поверхности катодов неметалличе |
ской сваи,
Рс—площадь поверхности сваи-катода, ic—плотность тока по всей поверхности сваи-катода.
Из данных опытов со сваями 1—3 (табл. 5) видно, что при площади 'катодов, составляющей более 50% 'всей поверхности сваи, 0=1; с уменьшением площади катодов до 19% этот коэф фициент увеличивается и равняется 0 = 1,5, а при площади элек тродов 7%—0 = 2,2. Указанными значениями коэффициента 0,
полученными по лабораторным исследованиям, можно пользо
ваться для ориентировочных расчетов оптимальной площади электродов. Сваи 1—4 были устроены так, что они могли рабо тать также и как двухполюсные (сведения об электродах ом. в табл. 4). Результаты опытов забивки свай по двухполюсной и однополюсной схемам приводятся в табл. 6. Забивка свай про изводилась 'в нижнекембрийскую глину пластичной консистен ции при влажности 21—24%.
Во всех двухполюсных сваях при малом расстоянии (9—
26 мм) между электродами противоположного знака сила тока была значительно меньше, чем при использовании этих же свай
в качестве однополюсных, когда (расстояние между электродами было значительно больше (90—180 мм). Уменьшение силы тока
в двухполюсных сваях вызывает меньший, по сравнению с од
нополюсными сваями, электроосмотический перенос воды и по нижение экономии в работе при забивке ударником.
К недостатку двухполюсных свай относится довольно быст рое высыхание и уплотнение грунта у анодов, затрудняющее
погружение свай. Чтобы уменьшить сопротивление осушенного
грунта, аноды делаются узкими, а катоды, наоборот, широкими. При чрезмерно узких анодах большая плотность тока вызывает
нагревание прилегающего грунта и сильное его осушение. В на ших опытах плотность тока на анодах была следующая: сваи
22
|
|
|
|
|
|
Таблица 6 |
|
|
Сравнение экономии в работе при забивке двухполюсных |
||||||
|
|
|
и однополюсных свай |
|
|
||
|
|
Расстояние |
Начальное и конечное |
Экономия |
Однополюсная |
||
|
№ |
|
|
||||
№ |
между элек |
|
|
||||
|
|
в работе, |
или двухполюс |
||||
свай |
опытов |
тродами, |
|
|
|||
|
|
% |
ная свая |
||||
|
|
см |
напряжение, в |
сила тока, а |
|||
|
|
|
|
||||
|
|
|
|
|
|||
•> |
1 |
2,60 |
130-75 |
0,005—0.10 |
17 |
Двухполюсная |
|
I |
0 |
10,00 |
85-44 |
0,10-0,86 |
42 |
Свая-катод |
|
|
|||||||
9 |
4 |
1,15 |
115 35 |
0,09—0,16 |
46 |
Двухполюсная |
|
6 |
9,00 |
80-35 |
0,40—0,72 |
52 |
Свая-катод |
||
|
|||||||
о |
9 |
1,40 |
130-100 |
0,15-0,20 |
57 |
Двухполюсная |
|
О |
11 |
9,00 |
84—40 |
0,42-0,80 |
71 |
Свая-катод |
|
|
|||||||
Л |
13 |
0.90 |
130-98 |
0,01-0,34 |
59 |
Двухполюсная |
|
п |
14 |
9,00 |
84-40 |
0,36-0,82 |
72 |
Свая-катод |
|
|
1—0,024 а/с.и2, сваи 2—0,013а/слг2,свай 3 и 4—0,015—0,026 а/см2.
Соотношение ширины анодов и катодов было на свае 1—1: 1, на свае 3—1 :4 и на свае 4—1 :6. Экономия в работе возрастала
с увеличением ширины и площади катодов.
Преимущество однополюсных моделей свай в сравнении с двухполюсными выражается в большей экономии в работе при погружении их с использованием электроосмоса (на 14—25%), что видно из табл. 6. Устройство однополюсных электродов на сваях гораздо проще, так как отпадает необходимость в изоля ции анодов от катодов.6
6. Опыты в полевых условиях
Работы, произведенные ЛИИЖТ под руководствам автора в полевых условиях на ст. Мстинский мост, Окт. ж. д. в июле — августе 1955 г., имели целью установить возможность исполь
зования электроосмоса для облегчения и ускорения забивки
деревянных свай в грунты естественного залегания и разрабо тать способ свайных работ применительно к производственным условиям. Было забито 15 деревянных свай, из которых 7 за бивались с помощью электроосмоса. Схема расположения шур фов и свай приводится на рис. 6. Опыты производились с дере вянными сваями длиной 4 м и диаметром 10—12 см. Они заби-
23
вались ручным молотом весом 88 кг, падавшим с высоты 1 м, с 'Применением треноги с направляющими для молота и сваи. Ге-
Шур/р |
5 |
2 |
1 |
|
N2 |
||||
|
|
|
||
|
УШ куст |
|
||
Условные |
обозначения: |
|
||
• - сваи, забитые |
с помощью |
электроосмоса |
||
в - сваи, завитые без электроосмоса |
||||
. направление |
движения тока |
между |
||
сваями - электродами |
|
|
Рис. 6. Схема расположения шурфов и деревянных
свай на опытной площадке
нератором постоянного тока служил сварочный агрегат «Кель
берг», у 'которого при малой нагрузке можно было регулировать
напряжение от 0 до |
120 в. |
|
|
Шяpip Л2 |
Шурф N4______ |
||
|
й? |
Насыпной |
грунт |
|
& Супесь с |
примесью суглинка с |
|
|
V/ |
большим |
количеством камня, |
|
V/ |
щебня, кирпича, шлака и т.п |
|
|
|
темно-серого и бурого цвета до |
|
|
|
глубины |
1,46 м. |
|
|
Суглинок мореный, с гравием |
|
|
|
и галькой, с линзами супеси, |
|
|
|
бурого цвета, влажный, плот- |
|
|
|
ный до |
глубины 3,6м. |
Рис. 7. Геологический разрез по шурфам на площадке
На площадке, где осуществлялась опытная забивка свай, были пройдены шурфы 2—4. Геологический разрез площадки ■показан на рис. 7. С поверхности и на глубину до 0,9—1,46 м залегает насыпной слой, сложенный преимущественно супесью и частично суглинком, содержащий большое количество гравия,
24
гальку, мелкие валуны, обломки кирпича, осколки стекла, шлак и гнилое дерево. Ниже залегает плотный моренный суглинок с гравием, галькой и мелкими валунами. Грунтовая вода на площадке выработками не обнаружена. Морена представлена легкими суглинками с линзами тяжелой супеси и среднего су глинка. Гранулометрический состав морены неоднородный, так содержание фракций по 12 пробам изменялось в следующих пределах: частиц менее 0,002 мм — от 8,6 до 15,2%; частиц 0,5— 0,05 мм — от 39,8 до 60,9%; частиц крупнее 0,5 мм — от 4,2 до
9%. Моренные суглинки имеют степень водонасыщения 0,8—1,.
пористость 28—35% и влажность 4'1—49%. Значительные угол
внутреннего трения (20°30') и сцепление (.и,/ кг;см^} свидетель-
ствуют |
о |
большом сопро |
|
|
|
|||
тивлении |
их сдвигу. |
Дей |
|
|
|
|||
ствительно, |
забивка |
дере |
|
|
|
|||
вянных |
свай в моренные су |
|
|
|
||||
глинки |
|
была |
сопряжена |
|
|
|
||
с большими |
трудностями. |
|
|
|
||||
Предел |
|
пластичности |
су |
imun |
Дтил |
Штип |
||
глинков |
|
составлял |
12— |
|||||
14,47%, |
|
предел |
текучести |
|
|
|
изменялся от 20 до 23,65%. |
Рис. 8..Схема расположения элект |
|||
Моренные |
суглинки |
имели |
родов по |
окружности деревянных |
|
свай: |
|||
влажность, |
близкую |
к пре |
а—I тип с |
проволочными электродами; |
делу пластичности |
и даже |
б—П тип с узкими полосовыми электро |
||
дами; в—Ш тип с широкими полосовыми |
||||
соответствующую полутвер |
|
электродами |
дому состоянию.
При опытной забивке деревянных свай была использована методика, принятая при лабораторных исследованиях. Семь свай было забито с помощью электроосмоса и для сравнения с ними восемь свай — обычным способом. Забивались толькооднополюсные сваи. Анодом служили забитые соседние сваи с электродами. Расстояние между сваями-электродами было одинаковым— 0,5 м. Все сваи забивались со дна закопушек (глубиной 1 м) в моренные суглинки до глубины 3,8 м. Зако пушками проходился насыпной слой, содержавший камни. Сваи снабжались башмаками из кровельного железа, голова их укреплялась бугелем.
Сваи, забиваемые с помощью электроосмоса, кроме баш мака, имели полосы-электроды из кровельного железа или из проволоки. Исследовались три типа электродов: I тип —две же лезные проволоки диаметром 0,29 см (рис. 8, tz), II тип — четыре узкие железные полосы шириной по 2 см (рис. 8,6), III тип — две широкие железные полосы -шириной по 9 см (рис. 8,в). Сваи с проволочными электродами и с узкими полосовыми электродами показаны на рис. 9. Сваи I типа имели площадь
электродов, равную 7% от .всей -площади поверхности сваи в грунте, II типа —21—25% и III типа — 50—55%. С помощью-
25-

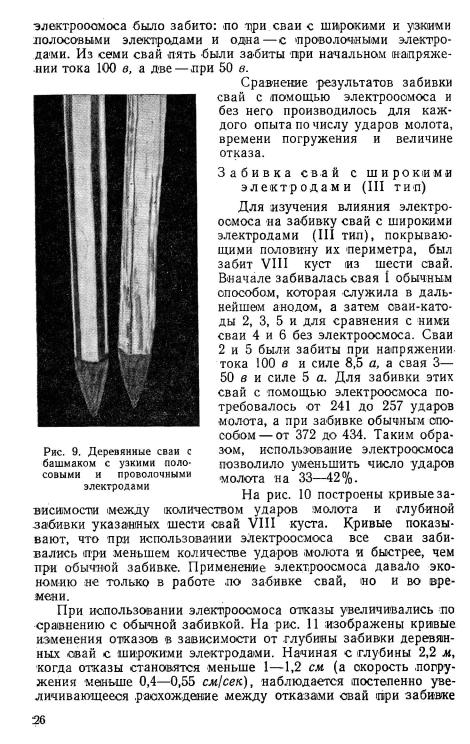

![](/html/65386/283/html_Wt6pUO1Oa3.EmUT/htmlconvd-V5XXo628x1.jpg)
ю |
|
|
> ; |
yeiiBHwet |
обозначения?. |
|
12 |
|
|
I |
Кроше забивки свай |
||
И |
|
|
— без |
мет 1роосмоса |
||
№ |
|
|
' - С тзнощ!» 1 |
злектроосмоса |
||
Й |
|
|
||||
23 |
|
|
■ |
npui-nonpi жвнии ЮО-&-------- |
||
22 |
|
|
!- С n\noup>i |
электроосмоса |
||
24 |
|
|
I |
при\ |
напряжении 506 |
|
26 |
|
|
||||
28 |
|
|
|
|
|
|
30"~ |
|
|
|
|
|
|
32 |
|
|
|
|
|
|
34 |
|
|
|
|
|
|
36 |
|
|
|
|
|
|
3J4—— |
80 ПО 160 |
. |
240 280 320 360 400 440 |
|||
О |
40 |
200 |
||||
|
|
Количество |
ударов |
чолотон |
Рис. 10. Кривые зависимости между числом ударов молота и глубиной забивки деревянных свай VIII куста с по мощью электроосмоса и обычным способом:
1—6—номера свай
деревянных свай VIII куста с помощью электроосмоса и обычным спо собом
с помощью электроосмоса и без него, причем в конце забивки в первом случае отказы (и скорость погружения) были в два раза больше, чем во втором.
Забивка свай с узкими полосовыми
ипроволочными электродами (I и II типы)
Свайный куст IX состоял из девяти свай. Сваи 1, 4, 5, 7, 8 были забиты обычным способом, а сваи 2, 3, 6, 9 — с помощью
электроосмоса, из них свая 6 имела проволочные электроды,
а остальные — узкие полосовые электроды (шириной по 2 см).
Ширина четырех узких полос-электродов составляла около 23% ■периметра сваи. Сваи 2, 3, 6 забивались при напряжении по
стоянного тока 100 в, а свая 9 — 50 в. Несмотря на малую пло
щадь электродов, результаты забивки свай с помощью элек
троосмоса получились удовлетворительные, о чем свидетель ствуют данные табл. 7.
Таблица 7
Результаты забивки е помощью электроосмоса деревянных свай (IX куста) с проволочными (I типа) и полосовыми
(II типа) электродами
Глубина по гружения
свай, м
№
свай
от ДО
Отношение пло щади электродов к поверхности сваи, % |
Напряжение, в |
Сила тока, а |
Число ударов молотом |
Конечная величи на отказов |
Способ забивки
2 |
10 |
3.80 |
26 |
100 |
12.4 |
’03 |
0,45 |
С |
. электроосмо- |
3 |
1,0 |
3,73 |
29 |
100 |
8,5 |
260 |
0.41 |
СОМ |
|
6 |
2,7 |
3,80 |
13 |
юо |
— |
397 |
0,43 |
То же |
|
9 |
1,0 |
3,80 |
29 |
50 |
4,4 |
417 |
0.31 |
Без |
электроосмо- |
4 |
1.0 |
3,80 |
— |
— |
— |
540 |
0,16 |
||
5 |
1.0 |
3.80 |
— |
— |
— |
619 |
0.17 |
са |
|
8 |
1,0 |
3,80 |
— |
— |
— |
455 |
0,33 |
То же |
|
На рис. 12 изображены кривые зависимости между количе |
|||||||||
ством |
ударов молота и |
глубиной забивки свай |
IX куста. Для |
забивки свай 2 и 3 с использованием электроосмоса (при на
пряжении 100 в) потребовалось лишь 260—303 удара молота,
тогда как свая 8 была забита обычным способом до той же глубины лишь после 455 ударов. Уменьшение числа ударов от использования электроосмоса составляет 37%. Соответственно уменьшалось и время забивки. Другие сваи 1 и 7, забитые обыч ным способом, имели деформации, и поэтому результаты их за бивки не сопоставимы.
На рис. ГЗ построены кривые изменения отказов в зависи мости от глубины забивки деревянных свай. Расхождение в от казах свай, забитых с помощью электроосмоса и обычным юпо-
28
