Форм а арок, сво дов , куполов

Вархитектуре каждого периода есть свои особен­

ные черты.

Для архитектуры Самарканда времени Тимура и

арок.

В интерьерах конструкция не всегда выступает в об­ наженном виде и все же декорирование не может скрыть «мускулы» свода. Более того, характер рельеф­ ных образований и цветовых пятен на внутренней по­ верхности перекрытия диктуется его архитектоникой. В этом смысле в Хиве кирпичные своды, как бы сбросив­ шие все лишнее и сохранившие на своем теле лишь тон­ кий ганчевый покров, наглядно иллюстрируют единство архитектурной формы и конструкции. Во многих же слу­ чаях, где из утилитарных соображений кладка не за­ крыта штукатуркой, можно судить и о направлении кирпичных дуг, их наклоне и в деталях мысленно вос­ становить процесс возведения купола.

Не вникая в раскрытие игры сил каждого конструк­ тивного элемента, сравнения их статистических особен­ ностей, заметим главное — силуэт арочно-купольных построек, пластика форм во многом зависят от исход­ ного инженерного замысла.

Это, конечно, не значит, что там, где зодчему встре­ чаются несущие — активно работающие части здания, он становится пассивным свидетелем выполнения тради­ ционных конструктивных приемов — эстетизация строи­ тельных конструкций продолжается даже в периоды полного очищения архитектуры от декоративности.

Так, в арках одного пролета и одной глубины отме­ чается 5—6 способов их графического начертания. В то же время для большинства хивинских арок характерно их своеобразное смыкание, в котором дугообразные вет­ ви как .бы выпрямлены, то есть заменены прямыми.

В ином взаимодействии (более непосредственном) выступает связь конструкций и архитектурных форм в куполах.

20

В абрисе наиболее значительных в Хиве купольных объемов заметны «крутые плечи» —• переход от несколь­ ко повышенного цилиндрического основания купола к его скуфье осуществляется менее плавно, чем это дела­ лось ранее. При детальных обмерах было установлено, что основание купола в плане не круглое, а вроде округ­ ленного восьмигранника. Это отступление от классиче­ ских приемов возведения куполов объясняется примене­ нием упрощенных подкупольных конструкций — в данном случае так называемых выемчатых ячеистых пару­ сов. В галереях торгового пассажа — тима купола поко­ ятся на арках и между арками на щитовидных парусах. В отличие от громоздких решений щитовидных парусов XV в. здесь снова облегченный, но энергично вылеплен­ ный вариант, зона скругления граненого основания ку­ пола повышается и в целом подкупольный ярус пред­ стает в новой, более скульптурной трактовке. Здесь же арки имеют некоторую вспарушенность или, как это принято говорить, двойную кривизну. Появилась она в результате придания каждому ряду кладки дугообраз­ ного профиля.

Подобная техника выкладки арки имеет смысл толь­ ко в том случае, если вместо сплошной опалубки в про­ лете арки по ее бокам устанавливались два легких дере­ вянных кружала, на которые и упирались края дуго­ вых отрезков кладки. Пространственная жесткость арок двойной кривизны больше обычных. Поэтому эта идея получила в свое время развитие в сводах двойной кривизны —«Узбекистан» и сейчас используется во мно­ гих большепролетных складчатых перекрытиях.

Ложносферические паруса — также изобретение хи­ винских мастеров, дающее новую, очень слитную под­ купольную форму и возможность расширить арки до диаметра купола. В отличие от классического византий­ ского паруса, в котором кольцевые отрезки выкладыва­ ются с уклоном, то есть как часть обычного купола, ложносферический парус является как бы частью лож­ ного свода, где ряды кладки не имеют подъема и смы­ кание свода достигается за счет постепенного напуска кирпичей. Ложносферические паруса легче иных типов угловых парусов, кроме того, они сразу подготавли­ вают куполу круглое основание и, примкнув к кривым

21

стрельчатых арок, образуют целостный интерьер, в ко­ тором арки, паруса, свод органически связаны между собой.

Таким образом, анализ тектоники сводчато-куполь­ ных конструкций является главным источником пра­ вильного истолкования всех особенностей построения местных видов арок, сводов, куполов.

Подобным же образом может быть раскрыта приро­ да многих своеобразных черт хивинского каркаса, зна­ менитых одноколонных айванов. Правда, здесь кон­ струкции, в отличие от сводов, не везде выступают в своей обнаженной структуре, но в самой легкости и пространственности оштукатуренных стен жилого дома нетрудно разглядеть основу однорядного каркаса, а в открытых балках потолка, угловых диагональных свя­ зях — его неотъемлемые детали.

К л и м ат и а р х и те к ту р а

Равнинная территория Хорезмского оазиса открывает доступ большим массам холодного северного воздуха, поэтому зимы здесь холодней по сравнению с соседни­ ми в этих широтах областями. Роль Аральского моря и Аму-Дарьи, как регуляторов тепла, зимой практически не сказывается, и климат Хорезма отличается резкой континентальностью.

Это наиболее показательно при сравнении местного летнего и зимнего температурных режимов, в сопоставле­ нии их с другими оазисами Узбекистана.

Древние градостроители, видимо, обладали большим опытом в распознании микроклиматических оазисов и, не побоявшись знойного дыхания песков, основали город, как свидетельствуют историки, «на краю пустыни».

И все же условия проживания в Хиве, учитывая тогдашнюю степень внутреннего благоустройства жилья, были тяжелыми. Особенно зимой, во время устойчивых холодов. Объясняется это тем, что хивинские жилые дома приспособлены только к защите от летнего зноя,— бороться с холодом при однорядном каркасе (обуслов­ ленном соображениями экономии строительного леса и жилой площади) было бессмысленно. Только во внеш-

22

нем городе (Дишан-кала), где большая территория дво­ риков позволяла устраивать на солнечной стороне зим­ ние комнаты, континентальность климата не была так сурова.

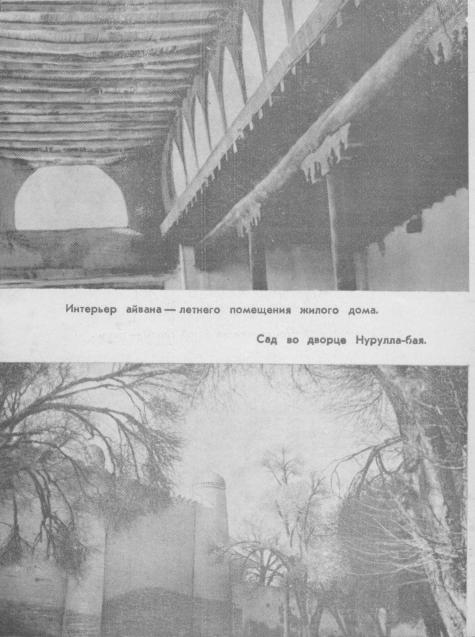

Своеобразие хивинского жилого дома отмечено мно­ гими исследователями. Вместе с тем устройство высо­ кого одноколонного айвана, словно коробка, выдвину­ того из жилой усадьбы и ориентированного строго на север, объясняется упрощенно: в Хиве преобладают се­ верные ветры, и такие айваны захватывают их и орга­ низуют проветривание внутренних, шахтообразных по гвоим пропорциям, двориков.

Не исключая полностью подобного толкования кайайвана, поднятого над окружающей застройкой, следует заметить, что летом в штилевую погоду и при запад­ ных, восточных, южных ветрах в хивинском дворике наиболее вероятна схема восходящего тока воздуха. В этом случае оправдывается сооружение над айвана-

В этой связи примечательно, что многие хивинские дома, если позволяет площадь застройки, имеют, кроме кай-айвана, часто рядом с ним так называемый ургенч­ ский айван, который представляет собой высокое кры­ тое помещение с проемами под потолком, обеспечива­ ющими его сквозное проветривание.

В этом случае проветривающие функции кай-айвана не так существенны, и это находит отражение в его архи­ тектурном решении (исключены бодгирьг, терс-айваны), Средства борьбы с перегревом жилища при их ис­ полнительском многообразии сводятся, собственно, к интенсификации проветривания внутреннего дворика и защиты его от длительного проникновения солнечных лучей, что достигается раскрытием больших айванов на север и экранированием дворика каркасными стенками,

навесами с запада, востока, юга.

Зелень, арычная вода в Хиве — великое благо. И в тех местах, где водные артерии проникают в жили­ ще, существенно видоизменяется планировочная струк­ тура всей усадьбы. И все же высокие айваны, ориенти­ рованные на север, по традиции, сохраняются, и

23
