книги из ГПНТБ / Леонтьев Н.Е. Одноэтажные дома с железобетонным каркасом для сельской местности из опыта Главного управления местной промышленности Мособлисполкома

Поя-я

СБ-кЛ

Рис. 8. Монтажный чертеж железобетонного каркаса дома размерами

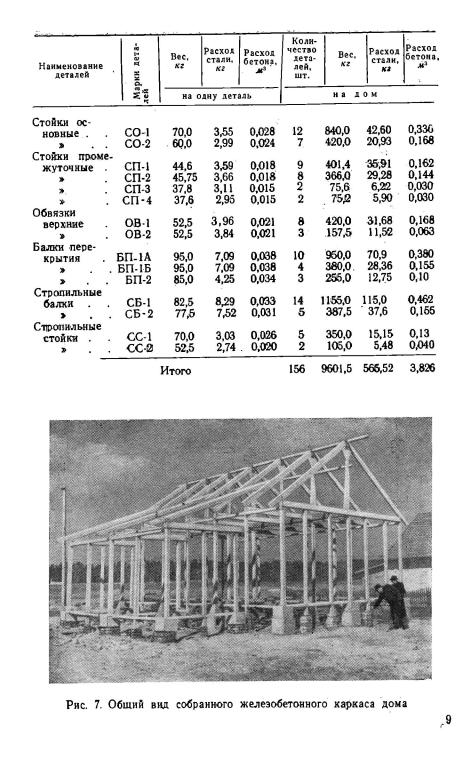

6X9 м с террасой. Количество и марки деталей см. табл. 1

10

ЖБКЛ наружные .стойки заключены в камышитовую (или Дру­

гую подобную) одежду, причем толщина утеплителя рассчиты­ вается в зависимости от минимальных температур наружного воздуха © данном районе. В Московской области, например,

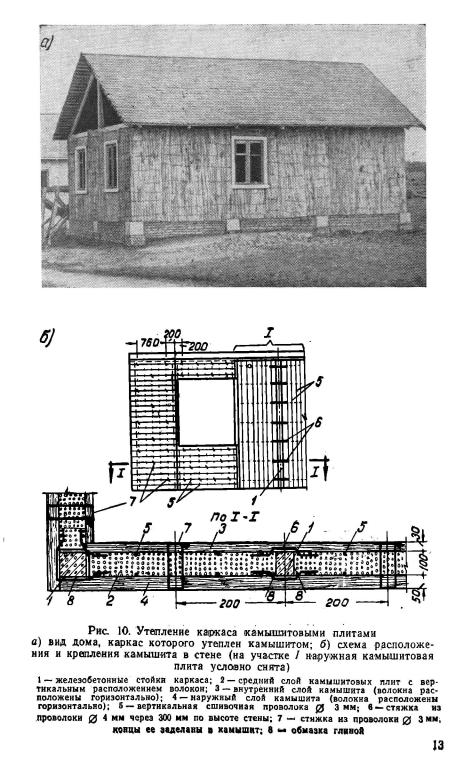

утепление стен делается по следующей схеме (рис. 10): с на­ ружной стороны стоек — слой камышита толщиной 5 см, из­ нутри— 3 см, а между стойками уложена камышитовая плита Толщиной 10 см. Таким образом, общая толщина камышита до­ стигает 18 см. В теплых районах внутренние и наружные слои

камышита можно не делать, а между стойками устанавливается лишь камышитовая плита толщиной 10 см.

Для надежного крепления штукатурки к камышитовым пли­ там, следует камышит предварительно трехкратно обработать

известково-соляным раствором. Рекомендуется раствор следую­ щего состава: извести-пушонки — 36%, поваренной соли — 10%, воды — 54%. После обработки плит таким раствором штука­ турный слой прочно удерживается на их поверхностях.

Кроме камышита в качестве стенового заполнителя могут

быть использованы и другие местные материалы: соломит, фиб­

ролит (рис. 11), опилки, торфоплиты, грунтоблоки и т. д.

Пол в доме грунтовый (рис. 12) —из песка и мелкого щебня, по которым после утрамбовки расстилается толь; на последний ^укладывается шлак, закрепляемый бетонной стяжкой толщиной

2 см. Сверху укладываются линолеум или древесно-волокнистые рлиты. При наличии пиломатериалов можно устраивать и до­ щатые полы на лагах по кирпичным столбикам.

Потолочное перекрытие собирается из деревянных щитов,

уложенных по железобетонным балкам и утепленных камыши­ товыми матами толщиной 10 см (рис. 13). На чердаке камы­ шит засыпается тонким слоем шлака или обмазывается глиня­ ным раствором.

Крыша дома покрывается керамической, песчано-цементной

черепицей или волнистыми асбестоцементными листами.

Характерной особенностью проекта описываемого каркасного дома является то, что древесина идет только па изготовление переплетов, дверей и обрешетки кровли.

Отопление в домах—местное, водяное (рис. 14). Горячая вода поступает в радиаторы и в душ из змеевика, вмонтиро­ ванного в кухонную специальную плиту ПБУ (плита бытовая универсальная) заводского изготовления (рис. 15). Такая плита

используется для отопления помещения и приготовления пищи.

Плита может обеспечить отопление дома с жилой площадью 50—55 м2. Сварной трубчатый змеевик, расположенный в зоне топки плиты, имеет два отвода: один — через заднюю стенку,

другой — через дно плиты. К отводам присоединяется сеть цент­ рального отопления с расширительным бачком, который устанав­ ливается на чердаке. Рабочая поверхность змеевика — 0,68 мг-

Топливом служат уголь, дрова и торфяные брикеты. Для отоп-

12

Рис. 12. Конструкция полов а) шлакогрунтовые; б) дощатые

1 — цоколь; 2 — песчаная подушка; 3 — шлак; 4 — уплотненный грунт;-5 — лино­ леум на мастике; 6 — цементная стяжка толщиной 2 см; 7 — кирпичный столбик через 1,0—•1,2 м; 8 — толь; 9 — подкалдка толщиной 2,5 см; 10 — лаги;

11 — доски толщиной 3,7 см; 12 —• раствор

Рис. 13. Конструкция перекрытия

ления всех помещений и приготовления пищи в сутки расходует-

ся 1,5—2 ведра угля.

В летнее время плита используется в основном для приготов­ ления пищи, в связи с чем отопительная система отключается.

Змеевик при этом необходимо демонтировать и вынуть из плиты.

15

Рис. 14. Схема устройства водяного отопления

1 — змеевик в плите; 2 — расширительный бачок; 3 — раковина; 4 — нагревательные приборы; 5 — подающий трубопровод; 6 — обратный трубопровод, уложенный над

полом

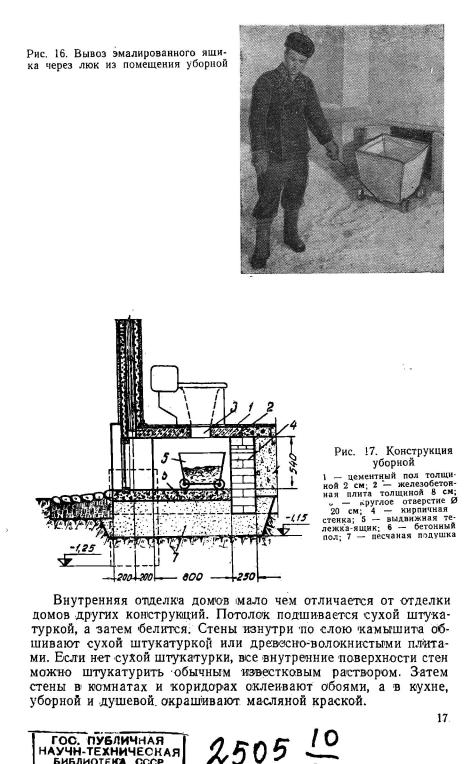

Для местностей, где нет канализации, в домах предусмотрен санитарный узел, оборудованный эмулированным ящиком на четырех колесах (рис. 16). Через дверцу в цоколе (рис. 17) ящик вкатывают в 'помещение и устанавливают под унитазом. После каждого пользования уборной в унитаз насыпается

100—150 г торфа или грунта, что очищает в 1помеще'нии воздух. Применение такого типа уборной дает возможность получать хорошее удобрение для огорода или сада. В районах, где имеет­ ся канализация, дома можно оборудовать уборными город­ ского типа.

16

ИЗГОТОВЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ ДЕТАЛЕЙ

Наладить производство деталей 'каркаса можно на любам

заводе железобетонных конструкций, имеющем пропарочную ка­ меру и следующее оборудование: дробилку, бетономешалку,

вибростол, электросварочный аппарат, станок для резки и прав­

ки арматуры. Стоимость такого оборудования не превышает

200—250 тыс. руб. Детали каркаса можно изготовлять также на открытом полигоне. При сооружении небольшого количества до­ мов элементы каркаса можно изготовлять в деревянных формах, для массового же производства следует применять металличе­ ские формы. Формы изготовляются в виде кассет. Например, для стропильных балок применяется 8-местная форма, для ба­

лок перекрытия — 5-местная (рис18).

Серийное изготовление типовых железобетонных деталей,

монтаж каркасов и строительство домов в Московской области осуществляются Подольским заводом сборных железобетонных

домов И Строительно-монтажным трестом Управления метал­ лообрабатывающей промышленности Мособлисполкома.

Рис. 18. Конструкция деревянной пятиместной формы

для балок перекрытия

а) боковой вид; б) план; в) разрез по А—А
