Если пролетное строение обрушилось, устанавливается возмож­ ность использования его в качестве опоры временно восстанавли­ ваемого моста.

Тщательному обследованию подлежат покрытия внутриобъектных дорог, аэродромов и специальных площадок для выявления частично деформированных элементов, требующих замены (вспу­ ченность и просадка бетонных плит, наличие трещин и отколов, прочность бетона и т. п.). Прочность покрытий может опреде­ ляться путем упрощенных, неразрушающих методов контроля (акустический, радиометрический и др.) [58].

При инженерной разведке разрушенных объектов осмотру под­ лежат все открытые сооружения дренажно-водосточных систем, а также поверхности по трассам скрытых инженерных сетей. Для этого вскрываются все смотровые колодцы, в том числе и с крыш­ ками, скрытыми землей (после осмотра колодцы должны быть закрыты во избежание их засорения). Для обследования состоя­ ния трубопроводов диаметром до 0,7 м используются зеркало и фонарь, устанавливаемые в смежных колодцах; свет фонаря направляется на зеркало через осматриваемую трубу. Трубы диа­ метром более 0,7 м обследуются продвигающимся внутри их раз­ ведчиком. Чтобы разведчик не отравился скапливающимися в тру­ бопроводах газами, он должен быть снабжен противогазовой мас­ кой с длинным шлангом. Кроме того, к его поясу прикрепляется спасательный канат, с помощью которого разведчик может быть вытащен на поверхность по установленному сигналу. При раз­ ведке трубопроводов, поврежденных в местах попадания ФАБ, необходимо иметь в виду, что они разрушаются (вследствие гид­ равлического удара и по другим причинам) не только непосредст­ венно в воронке, но и на некотором расстоянии от нее.

При образовании воронки вблизи трубопровода нарушения в его стыках вследствие сейсмического колебания почвы могут про­ изойти и на значительном расстоянии от нее. В связи с этим сле­ дует отрывать траншеи для осмотра трех-четырех стыков каждой бетонной трубы, идущей от воронки.

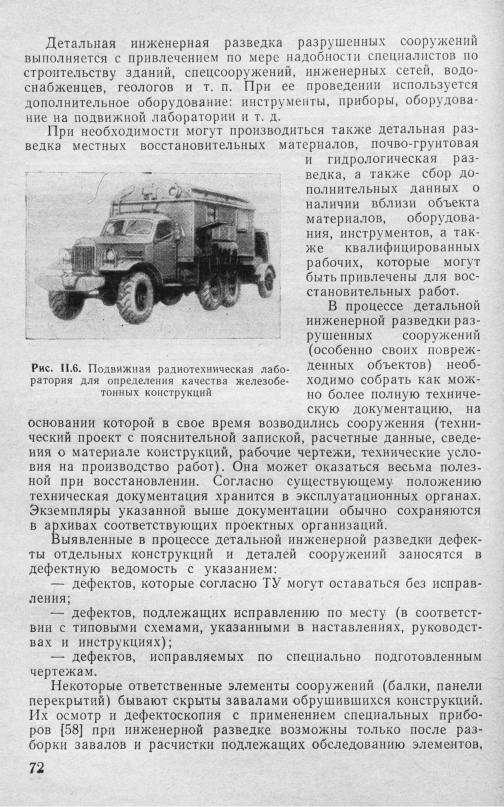

4. ДЕТАЛЬНАЯ ИНЖЕНЕРНАЯ РАЗВЕДКА РАЗРУШЕННЫХ СООРУЖЕНИЙ

Детальная инженерная разведка проводится при необходимости реконструкции, а также капитального или временного восстанов­ ления специальных сооружений, покрытий 'площадок, аэродромов

иподъездных дорог, осушительных и водосточных систем, зданий

иразличных инженерных сетей. В боевой обстановке ее проводят, как правило, после ускоренной инженерной разведки параллельно с восстановлением объекта. Она является не самостоятельным эта­ пом работы, а лишь дополняющим ускоренную инженерную раз­ ведку в той мере, в какой это требуется при восстановлении кон­ кретного сооружения.

71

ГЛАВА III

ИНЖЕНЕРНО-СПАСАТЕЛЬНЫЕ И НЕОТЛОЖНЫЕ АВАРИЙНО-ВОССТАНОВИТЕЛЬНЫЕ РАБОТЫ

1. СОСТАВ И ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

При поражении объекта артиллерийскими снарядами, ФАБ и особенно ударной волной ядерного взрыва разрушаются не только здания, но и инженерные сети (воздухопроводы, водопровод, кана­ лизация, топливопроводы). Это вызывает аварии, затопления и пожары сооружений. Ударная волна не только механически пора­ жает объекты, вызывая обрушение зданий, но и является причи­ ной пожаров, возникающих вследствие короткого замыкания элек­ тропроводов, разрыва газопроводов, разрушения печей. Она спо­ собствует также распространению пожаров, так как горящие пред­ меты под ее воздействием забрасываются в помещения через вы­ битые окна и двери- В связи с разрушением водопроводов тушение пожаров затруднено. В то же время взрывная волна может и по­ гасить пламя пожара.

Инженерные работы в очаге поражения объекта имеют целью способствовать успешному выполнению спасательных и необходи­ мых для их осуществления неотложных аварийно-восстановитель­ ных работ. К первоочередным инженерным задачам относятся обеспечение маршрутов ввода к очагу поражения восстановитель­ ных подразделений, техники и эвакуации пострадавших людей, спасательные и неотложные аварийно-восстановительные работы.

Работы по обеспечению маршрута ввода и эвакуации включают восстановление дорог и мостов, устройство объездов с прокладкой колонных дутей по целине, а также ликвидацию лесных, горных и уличных завалов.

К инженерно-спасательным работам относятся: разведка очага поражения в целях поиска пострадавших, прокладывание времен­ ных проездов на заваленной территории, тушение пожаров, откач­ ка воды, откопка и вскрытие заваленных защитных сооружений, подача в них воздуха, спасение пострадавших из-под завалов и из частично разрушенных или затопленных зданий и убежищ, вывод людей из районов заражения и затопления, санитарная обработка пострадавших, обезвреживание территории спасательных работ и техники.

74

Неотложные аварийио-восстановительные работы проводятся с целью обеспечения быстрого спасения людей и предупреждения катастрофических последствий аварий и повреждений главным образом путем локализации аварий на инженерных сетях, а также предусматривают некоторые другие работы но обеспечению безо­ пасности при ликвидации последствий ядерного взрыва и приме­ нения других средств поражения. Спасательные и неотложные ава­ рийно-восстановительные работы (СНАВР) ведутся одновременно и представляют собой единый процесс. На участках, которым угро­ жает затопление, загазованность, разрушение или пожар, аварий­ но-восстановительные работы должны предшествовать инженерно­

ных поражений может составить около 25—30 км2. Кроме того, примерно на такой же площади могут появиться отдельные про­ стые очаги поражения. При подземном и наземном взрывах, по­ мимо того, разрушенные сооружения засыпаются выброшенными массами радиоактивно зараженного грунта и «тяжелыми осколка­ ми» * ядерного взрыва.

аварийно-восстановительные работы должны начинаться как мож­ но раньше после взрыва, хотя степень заражения местности очень высока. Это, естественно, сильно осложнит работы, так как потре­ буются частая замена личного состава, работающего в зараженной зоне, и проведение дополнительных мероприятий по его защите от радиоактивного воздействия.

2. ИНЖЕНЕРНО-СПАСАТЕЛЬНЫЕ РАБОТЫ

Поражение людей, находящихся как внутри зданий, так и вне их, может происходить в результате разрушения (повреждения) сооружений под действием ударной волны. Кроме того, могут быть получены ожоги от горячих газов и пыли, проникающих даже в те помещения, которые защищены от непосредственного или рассеян­ ного светового излучения. Поражение людей, косвенно связанное с действием ударной волны, может быть вызвано и так называемыми вторичными факторами взрыва — ударами летящих обломков и хрупких осколков материала строения (штукатурка, стекло), а также в результате пространственного смещения тела человека. По данным иностранной печати, около половины пострадавших в Хиросиме и Нагасаки получили травмы в результате прямого воз­ действия ударной волны, а более половины случаев ранений были

* Под «тяжелыми» осколками ядерного взрыва понимают осколки, которые образуются из грунта под воздействием высокого давления и температуры в центре наземного ядерного взрыва и характеризуются высокой плотностью и большой радиоактивностью. При ядерном взрыве мощностью 10 млн. т масса «тяжелых» осколков может достигать 7 т.

75

вызваны летящими обломками строений и осколками стекла. Были отмечены случаи легких ранений людей обломками на расстоянии до 3,2 км, а тяжелых ранений — на расстоянии до 2 км.

Для спасения людей, находящихся в очаге поражения, должны выделяться специально обученные команды, имеющие опыт раз­ борки зданий. В специальных руководствах и наставлениях ино­ странных армий по спасательным работам в условиях применения ядерного оружия [32] обращается особое внимание на обучение и систематическую тренировку таких команд.

Люди, пострадавшие при разрушении здания, могут находить­ ся в частично сохранившихся наземных помещениях с отрезан­ ными выходами, под обломками разрушившейся части здания, в затопленных подвалах, убежищах и других укрытиях, из которых невозможно самостоятельно выйти из-за частичного повреждения конструкций или завала входов.

Рис. III.1. Электронный геофон с микрофонными улавливателями

Поиск и спасение людей, оказавшихся под завалами разрушен­ ных зданий, начинается сразу же в процессе инженерной разведки и ввода спасательных и аварийно-восстановительных команд в очаг поражения путем сплошного обследования территории. Поиск ведется во всех местах возможного нахождения пострадавших, и прежде всего в подвальных помещениях, различных углублениях, дорожных трубах и кюветах, в наружных оконных и лестничных приямках, наружных и внутренних околостенных пространствах нижних этажей зданий. Возле этих мест подаются громкие звуко­ вые сигналы. Для поиска людей, находящихся иод обломками разрушенных зданий, а также в заваленных защитных сооруже­ ниях, в некоторых иностранных армиях используются специальные приборы — геофоны, один из образцов которых изображен на рис. III.1. Геофоны позволяют улавливать слабые звуки, издавае­ мые на расстоянии 4—8 м, а наиболее чувствительные приборы — прослушивать, например, удары камнем на расстоянии до 200 м.

Первоочередные спасательные работы организуются сначала

76

в местах, где люди оказались под завалами, а затем в зданиях и убежищах, которым угрожают пожар, затопление или обвал. Для спасения пострадавших из частично разрушенных наземных соору­ жений следует использовать смежные помещения.

Для спасения людей из верхних этажей при обрушении лест­ ничных клеток применяются пожарные и другие лестницы, полот­ нища и специальные канатные устройства. При наличии выходов из верхних этажей на крыши пострадавшие эвакуируются с них

— - ^ С : \

Рис. III.2. Спасательные работы после ядерного взрыва в зоне жилой застройки с использованием вертолетов и специальных канатных устройств

с помощью вертолетов (рис.. III.2). Специальные канатные устрой­ ства для производства спасательных работ в верхних этажах

77

разрушенных сооружений, находящихся в радиоактивно заражен­ ной зоне, показаны на рис. III.2 и III.3.

Для спасения пострадавших, находящихся в глубине завала под обломками, целесообразно проделывать горизонтальные про­ ходы— штреки размером 1X1 или 1 X 0 , 7 м (рис. 111 .4 ), используя пустоты и щели, образовавшиеся между обрушившимися конст­ руктивными элементами здания. Встречающиеся в завале крупные глыбы каменной кладки, защемленные балки, колонны, плиты сле­ дует обходить, а если это невозможно, перерубать или дробить на

Рис. III.3. Специальное канатное устройство для спасательных работ:

месте. Производить разборку завала сверху не рекомендуется: такая работа требует много времени и может повлечь за собой перемещение и осадку разрушенных конструкций, что ухудшит положение людей, находящихся в завале. Необходимый для

78

о

79

устройства штреков крепежный материал (стойки, распорки, доски и щиты) должен заготавливаться восстановительными под­ разделениями заранее.

При проходке штреков или галерей могут применяться средст­ ва механизации — лебедки, домкраты, пневматические или элек­ трические отбойные молотки, бетоноломы. Личный состав, кроме того, должен быть оснащен портативным инструментом, удобным для работы в стесненных условиях (пожарный топорик, ломик, малая саперная лопата и пр.). На проходчиках должны быть надеты каски и предохранительные пояса с закрепленной на них прочной веревкой, один конец которой находится вне завала.

При выполнении работ в завалах запрещается устраивать про­ ходы без специальных креплений, а также не допускаются ходь­ ба и проезд по верху завалов в момент их разборки. Котлованы в завалах должны устраиваться с учетом обеспечения устойчивости откосов.

Если пострадавшие находятся близко к поверхности завала или он имеет плотную структуру и устройство галереи потребует слишком много времени, завал приходится разбирать сверху. Делать это надо очень осторожно.

Для поднятия тяжелых обломков и элементов разрушенных конструкций, если они не связаны с остальной массой завала, используются передвижные подъемные краны, лебедки, домкраты и другие средства механизации. При этом кран располагается вблизи завала на расстоянии допустимого вылета стрелы. При из­ влечении крупных элементов не следует допускать рывков, раска­ чивания поднимаемых грузов и их ударов.

При невозможности подъезда к завалу подъемных кранов и других машин для поднятия тяжелых обломков при спасении лю­

укрытий. В этих случаях предварительно обследуются места, доступ из которых в заваленное убежище будет наименее затруд­ нительным: соседние подвалы, близлежащие теплофикационные и канализационные линии и т. п. (рис. III.5).

Для расчистки завалов, вскрытия и отрывки выходов из убе­ жищ используются бульдозеры, экскаваторы, краны, скреперы, компрессорные станции с набором инструментов и другие средства механизации. При откопке и вскрытии заваленных убежищ и укры­ тий могут производиться:

—разборка завала над покрытием убежища с последующей пробивкой в нем проема;

—разборка завала у наружной стены здания над приямком аварийного выхода;

—разборка завала у стены здания с последующей откопкой приямка в грунте и пробивкой проема в стене убежища;

—откопка оголовка или люка аварийного выхода;

—пробивка проема в стене убежища из соседнего помещения;

8Q
