Пакетный переключатель состоит из двух секций ИВЦ-1 и ИВЦ-2, управляемых одним рычагом, расположенным на передней стенке взрывного прибора (см. рис. 42). При повороте этого рычага по часо­ вой стрелке до упора секции ИВЦ-1 и ИВЦ-2 будут иметь положения, указанные на рис. 43. При этом взрывная сеть, подключенная к ли­ нейным зажимам Кл1—Кл2 прибора, будет присоединена к омметру, и по шкале последнего можно прочитать сопротивление сети. При отпускании рычага он приходит в исходное положение, цепи в ИВЦ-1 и ИВЦ-2 размыкаются и взрывная сеть отключается от омметра.

ЗУ

Рис. 43. Электрическая схема конденсаторного взрыв­ ного прибора ПИВ-100м

Точность омметра невелика: относительная погрешность при изме­ рении в диапазоне 60—400 Ом может доходить до ± 2 5 % .

Для проверки исправности омметра в комплект взрывного при­ бора входит эталонный резистор сопротивлением 200 Ом, который подключают к линейным зажимам Кл1 — Кл2 вместо взрывной сети.

Недостатком взрывных приборов ПИВ-ЮОм, а также приборов 'КВП-1/100'м является наличие в них механических миллисекундиых замыкателей, имеющих движущиеся части вместо неподвижных шун­ тирующих резисторов.

Сейсмические взрывные приборы СВМ-2 * предназначены для сей­ сморазведки. Они служат для взрывания одиночных и групп зарядов

* СВМ-2 расшифровывается «как сейсмическая взрывная машинка», что со­ ответствует устаревшей термпиологпн.

90

Рис. 45. Электрическая схема взрывной машинки СВМ-2:

к которым подключается взрывная сеть. Одновременно с этим замы­ кается включатель В.

При нажатии на кнопку Кн1 разомкнутся ее контакты 1—2 и

92

замкнутся контакты 3—4. Первое вызовет отключение от конден­ сатора-накопителя резистора Л р , предназначенного для снятия остаточного заряда. Второе обеспечит подачу напряжения на релак­ сационный генератор зарядного устройства, и оно начнет заряжать конденсатор-накопитель.

Нажатие на кнопку Кн2 после того, как лампочка светосигналь­ ного устройства начнет давать вспышки (при нажатой кнопке Кн1), вызовет следующее:

при наличии во взрывном замыкателе штока разомкнутся кон­ такты 5—6 (выключится питание генератора), включатся контакты 7—8 и замкнутся главные контакты ГК; последнее подключит за­ ряженный конденсатор-накопитель к взрывной сети, т. е. произойдет взрыв заряда;

при отсутствии в замыкателе штока замыкание контактов 7—8 подготовит цепь для приема соленоидом Р от сейсмолаборатории командного импульса на взрывание; как только такой импульс по­ ступит, соленоид втянет сердечник, что вызовет замыкание контак­ тов ГК и в результате этого взрыв заряда.

Взрывание без штока в замыкателе производится в том случае, если данные сейсмической разведки записываются на барабане магнитного регистратора, находящегося в сейсмолаборатории. В этом случае зажимы прибора КлЗ — Кл4 «Синхронизация» должны быть при помощи специальной линии соединены с контактами, располо­ женными на барабане магнитного регистратора. Взрывание со штоком в замыкателе сопровождается осциллографической записью данных сейсмической разведки. В этом случае зажимы КлЗ — Кл4 остаются свободными.

В т о р а я ч а с т ь с х е м ы , предназначенная для получения импульсов, необходимых для регистрации момента взрыва, может создавать их двумя способами.

вающую взрывной прибор с сейсмолабораторпей. Таким образом, рассматриваемый способ позволяет зарегистрировать иа сейсмолабо­ ратории момент подачи взрывного импульса во взрывную сеть. Так как через ЭД пропускается очень большой ток, его время срабаты­ вания весьма мало, и момент подачи взрывного импульса можно считать за момент взрыва заряда. В рассматриваемом случае пере­ ключатель П должен находиться на контактах 9 и 11.

При использовании второго способа получения импульса для регистрации момента взрыва (способа «петли») взрываемый заряд обматывают изолированным проводом, а образовавшуюся при этом петлю присоединяют к зажимам Кл7 — КлЗ («Моментная линия» II). До взрыва через эту петлю и обмотку 05 трансформатора Тр2 про­ ходит ток от источника Б2 (одного элемента типа «Марс»). При взрыве

S3

петля разрывается, а быстрое исчезновение тока в обмотке 05 создает в обмотке 04 пмпульс напряжения, который по телефонной линии / / / передается на сейсмолабораторшо, регистрирующую мо­ мент взрыва заряда. Прп использовании способа «петли» переклю­ чатель П должен находиться на контактах Юн 12, что обеспечивает

миллиамперметра отклонится от нуля. Обмотка 05 имеет большое сопротивление, поэтому ток, проходящий через испытуемую взрыввную сеть, прп самых неблагоприятных условиях не будет превы­ шать 25 мА.

Т р е т ь я ч а с т ь с х е м ы , предназначенная для осуществле­ ния телефонной связи между взрывным пунктом и сейсмолабораторпей, состоит из телефонной трубки Тф, автотрансформатора ТрЗ,

Для переговоров с сейсмолабораторпей вилку телефонной трубки вставляют в соответствующие гнезда и нажимают кнопку «Вызов».

Основные размеры взрывной машинки СВМ-2: 275 X 210 X X 110 мм, масса — 5 кг.

Конденсаторные взрывные машипки, изготовляемые в СССР

В настоящее время отечественная промышленность выпускает конденсаторные взрывные машинки КПМ-1А и ВМК-500. Однако до сих пор используется большое количество конденсаторных ма­ шинок ВМК-1/35, ВМК-1/100, ВМК-1/80 и КПМ-2, производство которых прекращено.

Копдеисаториые взрывные машшшп КПМ-1А (рис. 46) пред­ назначены для использования на открытых работах и в шахтах, не опасных по газу или пыли. Они смонтированы в пластмассовом кор­ пусе и снабжены брезентовым футляром с наплечным ремнем. Эти машинки можно использовать в интервале температур от —40 до +45° С при относительной влажности 100%. Машинкой КПМ-1А можно взрывать 100 последовательно соединенных ЭД общего при­ менения при сопротивлении взрывной сети до 300 Ом или четыре параллельно соединенных ЭД при сопротивлении сети до 15 Ом.

Машинка состоит из конденсатора-пакопителя С„ (рис. 47), за­ рядного устройства ЗУ, светосигнального устройства ССУ, контакта К1 автоматического включателя, контактов К2 автоматического замыкателя и взрывной кнопки Кн. Копдепсатор-накопитель имеет номинальную емкость 2 мкФ и заряжается до 1500 В. Зарядное уст­ ройство состоит из маломощного генератора Г переменного тока (с по­ стоянными магнитами) со съемной прнводпой рукояткой, повыша-

94

Л светосигнального устройства загорается, что указывает на готов­ ность прибора к действию. Если при этом нажать па взрывную кноп­ ку Кн, ее контакты замкнутся (и будут замкнуты пока не будет от­ пущена кнопка), конденсатор-накопитель присоединится к линейным зажимам Кл1 — Кл2п отдаст запасенную в нем энергию во взрывную сеть.

Вмашинке КПМ-1А применено светосигнальное устройство

к повышающему автотрансформатору. Необходимость этого объяс­ няется тем, что напряжение, развиваемое генератором (около 10 В),

Рпс. 47. Электрическая схема конденсаторной взрыв­ ной мапшнкп КПМ-1А

ниже потенциала зажигания применяемой лампочки. Как только

(в комплект КПМ-1А входит специальный соединительный кабель). Это позволяет взрывать вдвое большее число ЭД при вдвое большем сопротивлении взрывной сети. При совместном использовании двух машинок взрывная сеть присоединяется к одной из них, однако приводные рукоятки должны быть вставлены в обе машинки (для отключения разрядного сопротивления). Конденсаторы-накопители заряжаются вращением рукоятки любой из двух машинок, а взры­ вание — нажатием взрывной кнопки той машинки, к которой при­ соединена взрывная сеть.

Основные размеры взрывной машинки КПМ-1А: 170 X 102 х X 87 мм; масса (с футляром) — 2,3 кг.

96

В^комплект машинки КПМ-1А входит пульт-пробник, позволя­ ющий на месте работ проверять пригодность машинки для взрыва­ ния, а также дающий возможность на базах и в ремонтных'мастерскпх определять причины ее неисправности.

Конденсаторные взрывные машинки КПМ-2 предназначены для использования на открытых работах и в шахтах, не опасных по газу или пыли. Их пластмассовый корпус снабжен брезентовым футляром с наплечным ремнем. Машинки КПМ-2 можно применять при тем­ пературе от —40 до +45° С и относительной влажности до 100%. Машинкой КПМ-2 можно взрывать 300 последовательно соединен­ ных ЭД общего применения при сопротивлении взрывной сети до 900 Ом или два параллельно включенных ЭД при сопротивлении сети до 300 Ом.

Рис. 48. Электрическая схема конденсаторной взрывной машинки КПМ-2

Электрические схемы машинок КПМ-2 (рис. 48) и КПМ-1А раз­ личаются тем, что у машинки КПМ-2 вместо трансформатора при­ менен автотрансформатор Тр и отсутствуют дополнительные выводы от конденсатора-накопителя. •

В машинке КПМ-2 конденсатор-накопитель номинальной ем­ костью 6 мкФ заряжается до 1500 В. Применяемый в машинке ге­ нератор переменного тока (с постоянными магнитами) имеет мощность 2,2 Вт и развивает напряжение до 250 В. В комплект КПМ-2 входит пульт для проверки пригодности прибора к взрыванию. Резистор пульта сопротивлением 550 Ом заключен в пластмассовый корпус. Двумя выводами пульт подключается к зажимам взрывной машинки, а два его зажима служат для присоединения к нему двух параллельно включенных ЭД. Резистор включен последовательно с этими ЭД.

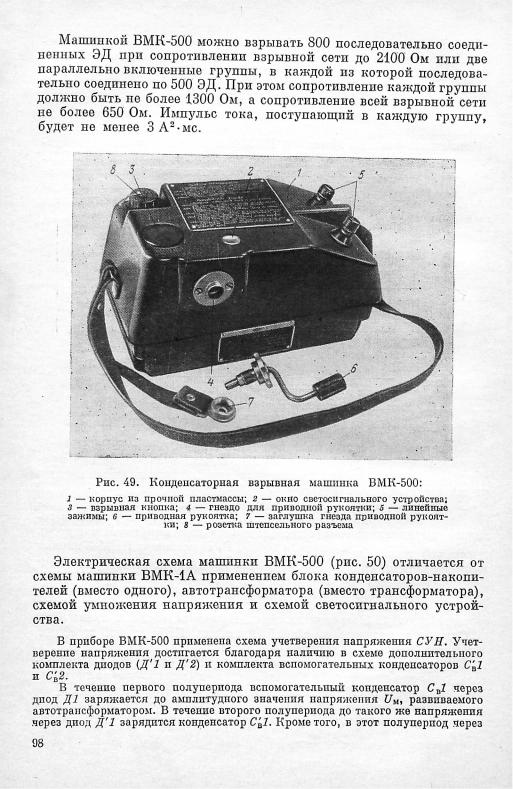

Конденсаторные взрывные машинки ВМК-500 (рис. 49) пред­ назначены для применения в условиях, не опасных по газу или пыли. Они смонтированы в пластмассовом корпусе и снабжены футляром с наплечным ремнем. Машинки ВМК-500 можно применять при температуре от —40 до +50° С и относительной влажности до 95%.

дпод Д2 зарядптся вспомогательный конденсатор Съ2, но уже до 2СМ , так как при этом напряжение автотрансформатора складывается с напряжением ранее заряженного конденсатора Сй1. В следующий полупериод до напряжения 2иы зарядится и конденсатор С'в2 (через диод Д'2). Так как после этого конденса­ торы Съ2 и Св2 оказываются включенными последовательно (см. знаки поляр­ ности иа рис. 50), их напряжения складываются и к блоку конденсаторов-нако­ пителей подводится напряжение, равное 4Г/М, т. е. происходит учетверенпе напряжения.

Светосигнальное устройство, применяемое в машинке ВМК-500, релаксационное (см. рис. 35, б), но подключено оно к вспомогатель­ ному конденсатору зарядного устройства, поскольку блок конден­ сатора-накопителя находится под высоким напряжением. При за­ рядке блока конденсаторов-накопителей до расчетного напряжения неоновая лампочка Л начнет давать вспышки.

Рис. 50. Электрическая схема конденсаторной взрывной машинки ВМК-500

Примененный в машинке ВМК-500 блок конденсаторов-накопите­

костью 3,3 мкФ. Поскольку при последовательном соединении на­ пряжение, приложенное к блоку, делится между конденсаторами, в блоке можно применять конденсаторы со значительно меньшим номинальным напряжением, чем при использовании одного конден­ сатора.

Источником энергии служит маломощный генератор переменного тока с постоянными магнитами. При помощи повышающего авто­ трансформатора Тр и схемы умножения блок конденсаторов-накопи­ телей заряжается до 3000 В.

Дополнительные выводы от блока конденсаторов-накопителей позволяют соединять параллельно две взрывные машинки, что, по данным завода-изготовителя, дает возможность взрывать группу
