8. Взаимодействие. Изменение тарифа

Рис. 3.13. Взаимодействие изменение тарифа

Оператор выбирает функцию работы с тарифами, инициализируется класс Ftarifwork, изменение тарифа, инициализируется классFchangetarif. Считывается название тарифа, введенное оператором и отправляется классуCactioner. Он формирует запрос на получение данных об этом тарифе, отправляет их классуbdtarifs, который получает из базы данные о тарифе и отправляет их через классCactionerв классFchangetarif. Оператор вводит измененные данные и отправляет их Сactioner, который формируетSQLзапрос и отправляет их классуbdtarifsкоторая добавляет тариф с измененными данными и отправляет отчет о выполнении классуCactioner, а онFchangetarif. Далее вызываются функции возврата.

9. Взаимодействие. Удаление тарифа

Рис. 3.14. Взаимодействие удаление тарифа

Оператор в главном меню выбирает меню работы с тарифами, инициализируется класс Ftarifwork, в открывшемся меню оператор выбирает удаление тарифа, инициализируется классFdeletetarif. Считываются введенное название тарифа и отправляются классуCactioner, который формируетSQLзапрос и отправляет классуbdtarifs.Bdtarifsотправляет данные об удалении тарифа в базу данных и отправляет отчет о проделанной работеCactioner, а тот отправляет егоFdeletetarif.Далее вызываются функции возврата.

12. Внешний вид приложения

На изображениях 3.1-3.14 представлены скриншоты окон приложения.

Рис. 4.1. Окно авторизации

Рис. 4.2. Главное меню

Рис. 4.3. Список клиентов

Рис. 4.4. Список тарифов

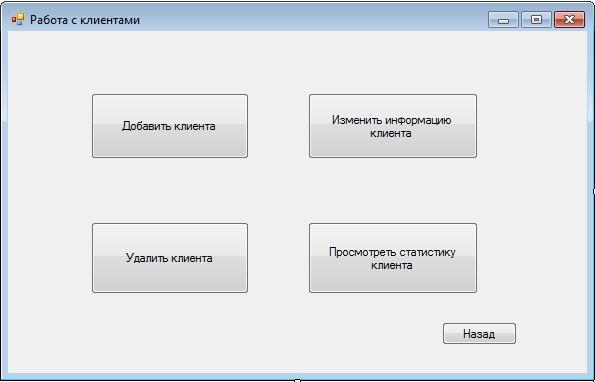

Рис. 4.5.Меню работы с клиентами

Рис. 4.6.Добавление клиента

Рис. 4.7.Изменение информации о клиенте

Рис. 4.8.Окно просмотра статистики клиента

Рис. 4.9.Удаление клиента

Рис. 4.10.Меню работы с тарифами

Рис. 4.11.Добавление тарифа

Рис. 4.12.Изменить данные тарифа

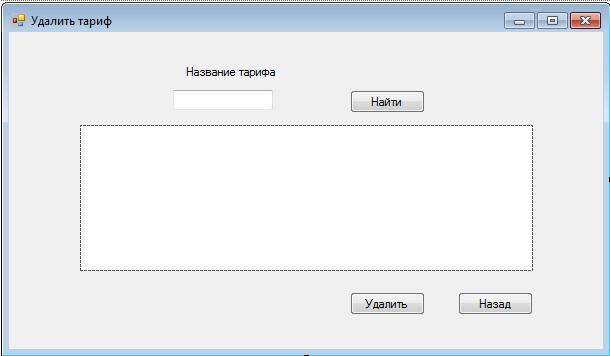

Рис. 4.13.Удаление тарифа

Рис. 4.14.Окно ошибки

Связь между окнами в приложении показана на рисунке 4.15.

Рис. 4.15.Взаимодействие между окнами

13. Мероприятия по подготовке к вводу системы в действие

Для ввода Системы в действие необходимо:

1. подготовить у Заказчика всё необходимое техническое обеспечение;

2. установить на сервер и клиентские ПК системное, базовое и прикладное ПО;

3. установить на сервер БД;

4. провести испытания системы.

1. Мероприятия по приведению информации к виду, пригодному для обработки на ЭВМ

Для ввода системы в эксплуатацию необходимо выполнить первичное наполнение БД:

1. ввести в БД сведения о Сотрудниках,

2. ввести в БД сведения о деловых партнёрах.

2. Мероприятия по обучению и проверке квалификации персонала

Специального обучения Пользователей работе с Системой не требуется. Достаточно показать сотрудникам, как создаются сообщения и как отсылаются.

3. Мероприятия по созданию необходимых подразделений и рабочих мест

Новые подразделения не создаются.

4. Мероприятия по изменению объекта автоматизации

Никаких изменений не требуется.

14. Источники разработки

При разработке эскизного проекта использовались следующие источники:

1. ГОСТ 34.003-90. Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения [1].

2. ГОСТ 34.201-89. Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем [2].

3. ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания [3].

4. РД 50-34.698.90. Методические указания. Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов [5].

5. РД Гостехкомиссии России. Безопасность информационных технологий. Критерии оценки безопасности информационных технологий.- 2002 г. [6].

6. Практическая программная инженерия на основе учебного примера / Л.А. Мацяшек, Б.Л. Лионг. – М.: БИНОМ. Лаборатория знаний, 2009. – 956 с. [7].

7. Documents associated with. Unified Modeling Language (UML), v2.4.1. Release date: August2011.- http://www.omg.org/spec/UML/2.4.1/[8].
