Опыт многих моделистов показал, что крепление крышки на винтах удобнее и проще в эксплуатации, так как, не снимая двигатель с модели, можно легко снять неисправную деталь или просмотреть поршневую группу двигателя.

На рис. 29 показана схема формования и литья картера в земляной форме. Для того чтобы отлить кар­ тер, надо изготовить его модель из дерева или из пласт­ массы, или иметь аналогичный образец картера. В том

Рис. 28. Конструкции картеров авиамодельных двига­ телей

случае, если картер вышел из строя и нужно отлить за­ готовку, в качестве модели можно использовать старый картер. При этом следует закрыть заглушками отвер­ стия и прикрепить технологические приливы.

Для отливки делают земляную форму в опоках (фор­ мовочных ящиках). Сначала форму выполняют в нижней опоке до оси симметрии, затем накрывают верхней опо­ кой, припудривают поверхность земли и модели талькомили ликоподием, ставят модели литников (см. рис. 29) г засыпают землю в верхнюю опоку, трамбуют ее и прока­ лывают выпарниковые отверстия, разнимают опоки, вы­ нимают модель (для облегчения выемки модели по ней легко ударяют два-три раза молотком).

50

Каналы литниковой системы делают ложкой, выду­ вают крошки земли и пыль. При помощи мягкой кисти слегка припудривают ' поверхность формы ликоподием или тальком, осторожно ставят на место верхнюю опоку.

нологические приливы; 2 — линия разъема опок; 3 —

Формовочным материалом могут служить специаль­ ные формовочные земли для цветного литья (их можно достать на литейных заводах). В случае если достать нельзя, то в качестве формовочной земли можно исполь­ зовать супесчаную (или 80% песку и 20% глины) ув­ лажненную почву, просеянную через среднее сито. Наи­ более крупные частицы просеянной земли не должны превышать 0,6 мм в диаметре.

Материалом для литья может служить лом алюмини­ евого литья. Плавить металл лучше всего в электричес­ ком тигле, но можно и в железном ковше, в электропечи, на горне или на открытом огне. Температура расплав­ ленного металла должна быть в пределах 680—750°. Признаком достаточного нагрева металла может слу­ жить появление цветной пленки и начало красного све­ чения металла. Перед тем как заливать металл в гото­ вую форму, надо удалить шлак и пленку с поверхности расплава. Лить следует непрерывной струей не тоньше 15 мм до полного заполнения металлом литников и выпарников. После того как отливка остынет, снимают верхнюю опоку, вынимают отливку и проверяют качест­ во литья. В отливке не должно быть раковин, пустот и искажений формы.

Исключительно важное значение имеет дальнейшая механическая обработка блока картера.

Взаимная перпендикулярность оси цилиндра и оси вала должна выдерживаться предельно точно, ибо самое незначительное отклонение от взаимноперпендикулярности в кривошипно-шатунном механизме приводит к по­ вышению трения, износу и, как следствие, потере мощ­ ности и ресурса.

Расточка под гильзу должна вестись на специальном приспособлении, после того как запрессована и расточе­ на втулка вала.

ЦИЛИНДРЫ

Цилиндры могут быть цельноточеные и гильзовые. Цельноточеные цилиндры изготавливаются вместе с реб­

сквозные с отъемной головкой и глухие с головкой, со­ ставляющей одно целое с цилиндром. Цилиндры крепят­ ся к картеру на резьбе или на винтах.

Гильзовые цилиндры не имеют на себе ребер охлаж­ дения. Они представляют собой цилиндр с окнами вых­

52

Рис, 30. Конструкции ци­ линдров авиамодельных двигателей

текания газов в гильзах делают дополнительные отвер­ стия ниже окон перепуска (рис. 31).

Цилиндры и гильзы изготовляют из стали или чугуна. Рабочая поверхность цилиндра, по которой скользит

поршень, называется зеркалом цилиндра.

Рис. 31. Гильза цилиндра современных ско­ ростных двигателей:

а — общий вид гильзы цилиндра с дополни^ тельными окнами, обеспечивающими перепуск; / — продувочные окна; 2 — окна, облегчаю­ щие перепуск; 3 — выхлопное окно; б — чер­ теж гильзы

53

Зеркало цилиндра должно быть точным и очень чис­ то обработанным. По высоте цилиндры двигателей, пред­ назначенные для широкого пользования, обычно имеют

ной, чтобы обеспечивать надежную компрессию. Такая

графитизирующихся сталей или сталей, в структуре ко­ торых выделен сульфит марганца. (Марки стали см. в табл. 4 и 5). Обрабатывают их термически по графику (рис. 32), затем закаливают и отпускают, после чего зер­ кало цилиндра доводят шлифованием, притирают и по­ лируют.

В та.бл. 4 приведены рекомендуемые сочетания мате­ риалов и термообработки для цилиндров и поршней, а в табл. 5 химический состав графитизирующихся и анти­ фрикционных сталей.

54

Ц и а н и р о в а н и е с т а л и — поверхностное насы­ щение стали углеродом и соединениями азота для повы­ шения твердости, износоустойчивости и усталостной прочности. Цианирование придает металлу большую из­ носоустойчивость, чем цементация.

Цианирование производится в цианистых ваннах при температуре 820—850°С в течение 20—40 минут, при этом образуется цианированный слой 0,15—0,25 мм, по окончании выдержки такого .нагрева детали закалива­ ются и отпускаются при температуре »180—200°С.

В кустарном производстве цианирование осуществля­ ют следующим образом: нагретую стальную деталь по­ сыпают порошком желтой кровяной соли K4Fe(CN)6. Соль плавится, образуя жидкую пленку. После некото­ рой выдержки в нагретом состоянии деталь закалива­ ют. Однако следует помнить, что выделяемые при этом пары ядовиты.

Для безопасности процесса лучше производить твер­ дое цианирование таким же образом, как и твердую це­ ментацию, только состав карбюризатора применяют сле­

уголь). Детали укладывают в железный короб, после за­ сыпки карбюризатором накрывают крышкой, крышку обмазывают огнеупорной глиной и ящик помещают в печь, нагретую до температуры цианирования — 800— 900°, на 1,5—3 часа. После цианирования детали подвер­ гают закалке и отпуску по следующему типовому режи­ му: нагрев при 760°±10, выдержка нагрева 15—20 ми­ нут, охлаждение в масле, отпуск 1 час при температуре 150—170° или нагрев 830°, выдержка 10—15 минут, ох­ лаждение в. масле, отпуск 1 час при 150—1170°.

Поверхность закаленной графитизированной стали имеет большую твердость (порядка Rc=56—60) и в со­ четании с поршнями из антифрикционного чугуна ЧМ-1,3, 4M-1,8 (Rc=30—32) или из специальной антифрикци­ онной стали обладает отличной износоустойчивостью, что особенно важно для двигателей гоночных, радиоуправ­

55

56

Условные обозначения (к табл. 4)

Вчислителе — Материал поршня

Взнаменателе — Материал цилиндра

к— Нормализована (состояние поставки)

к— Калка

г— Г.рафитизация

ц— Цементация или цианирование

пф — Перлитно-феррнтная структура л; — Лучшие сочетания

о— Для особо быстроходных

>— Обеспечивает большой ресурс

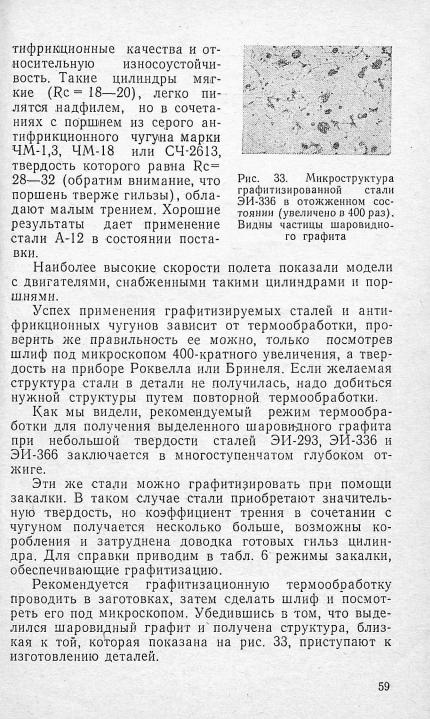

место. Цилиндры делают из мягкой графитизированной стали (см. табл. 5), термообработанной по тому же гра­ фику (см. рис. 32), но не каленой или нормализованной (в состоянии поставки). Характерная особенность струк­ туры этих сталей после соответствующей термообработ­ ки заключается в том, что в них выделяется графит в виде шаровидных частиц (рис. 33), который придает ан-

58

разца, который говорит о том, что в структуре стали вы­ делился графит.

Для того чтобы получить излом, можно взять шайбу или пруток, распилить его ножовкой более чем до поло­ вины, а затем сломать в тисках по недопиленному месту. В отличие от светлого излома неграфитизированного об­ разца графитизированный образец будет иметь темносерый «черный» — мелкозернистый излом.

Для получения соосности гильзы, цилиндра и блока картера следует сначала обработать гильзу с припуска­ ми на шлифовку, обработать каналы, шлифовать и при­ тереть зеркало цилиндра в первом приближении, затем прошлифовать гильзу снаружи, обеспечив посадку ее в блок, и только тогда довести зеркало цилиндра оконча­ тельно.
