2. Реверсивный угловой редуктор, передающий вращение от раздаточного редуктора на верхний редуктор через вертикальный вал и карданную передачу.

3.Гпдродомкрат двустороннего действия для подъема и опуска­ ния мачты.

4.Мачта коробчатой конструкции с двухцилиндровым гидроподъ­ емником (цилиндрами подачи), на верхних концах цилиндров кото­

рого укреплен наголовник с двумя канатными шкивами (травера с двумя кронштейнами, в которых на двух параллельных осях уста­ новлены два шкива под канат диаметром 15,5 мм), верхним редукто­ ром с мессдозой, ведущим трехгранным валом, вращателем бурового инструмента и опорными автоматическими гидродомкратами.

Конструкция гидроподъемника или цилиндров подачи выполнена таким образом, что штоки, изготовленные заодно с поршнями, яв­ ляются неподвижной частью, а цилиндры — подвижной частью гид­ роподъемника. Подвижные цилиндры в нижней части имеют посадоч­ ные места для крепления каретки вращателя бурового инструмента,, а в верхней части — для крепления траверсы с ведущим трехгранным валом и двумя канатными шкивами.

Каретка вращателя предназначена для спуско-подъема вращателя цилиндрами подачи (гидроподъемником) и передачи скручивающих реактивных усилий от вращателя на мачту.

Верхний редуктор предназначен для передачи вращения от угло­ вого реверсивного редуктора на ведущий трехгранный вал привода вращателя, а также для снятия показаний крутящего момента, пере­ даваемого буровому инструменту (к корпусу верхнего редуктора прикреплена скоба, внутри которой помещена мессдоза — гидравли­ ческий цилиндр с двумя подвижными поршнями, — датчик давления, импульсы от которого передаются на указатель крутящего момента, смонтированный на пульте буровой установки).

Травера с ведущим трехгранным валом и двумя канатными шки­ вами (роликами) предназначена для передачи крутящего момента от верхнего редуктора на вращатель бурового инструмента и выполне­ ния ускоренного спуско-подъема инструмента с помощью каната в пределах грузоподъемности.

Травера с кронштейнами и двумя канатными шкивами образует наголовник гидроподъемника.

Вращатель с приводом от ведущего трехгранного вала передает вращение буровому инструменту через патрон, присоединенный к пустотелому выходному валу вращателя.

Гидравлические насосы ИМ № 20 (или ИМ № 10) и НШ-10 при­ водятся в действие прямозубыми цилиндрическими шестернями от раздаточного редуктора установки. Для обеспечения гидравлической системы маслом буровая установка укомплектована баком, который смонтирован на установке.

Система освещения буровой установки обеспечивается электро­ энергией от трактора. Буровая установка УШ-2Т выпускается се­ рийно.

30

Техническая характеристика буровой установки УШ-2Т

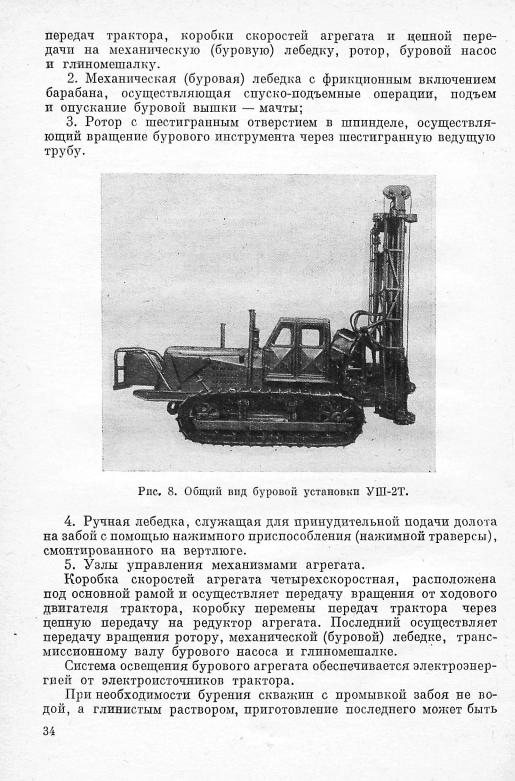

Общий вид и кинематическая схема буровой установки УШ-2Т приведены соответственно на рис. 8 и 9.

АГРЕГАТ ВРАЩАТЕЛЬНОГО Б У Р Е Н И Я АВБ-ТМ

АВБ-ТМ разработан б. заводом передвижных буровых машин (г. Баку). Агрегат самоходный, его узлы смонтированы на раме, за­ крепленной с помощью кронштейнов на тракторе Т-100М (ранее на тракторе С-100), от двигателя которого приводятся в действие все механизмы бурового агрегата.

На раме смонтированы следующие узлы.

1. Редуктор, являющийся распределительным механизмом по пере­ даче вращения от ходового двигателя трактора, коробки перемены

23ника; 19 — кронштейны с двумя канатными ролика­ ми (шкивами) наголовника двухцилиндрового гидро­ подъемника; SO — талевый ка­ нат диаметром 15,5 мм; 21 — привод (штанга шестигран­ ная) вращателя бурового инструмента; 22 — вышка —

мачта коробчатого типа; 23—< вращатель бурового инстру­ мента; 24 — клапан (ГОСТ 1372—69); 25 — опорные гидродомкраты мачты; 26 —. предохранительный крап; 27 — вентиль с обратным клапаном; 28 — манометр со шкалой крутящих моментов.

2S

осуществлено непосредственно на буровой. Для этого в агрегате предусмотрена глиномешалка [с приводом через плоскоременную передачу от трансмиссии агрегата через цепную передачу.

В последнее время Кишлинскнй машиностроительный завод ком­ плектует агрегат АВБ-ТМ буровым насосом ГР16/40П (вместо буро­ вого насоса НГр250/50) максимальной производительностью 267 л/мин при давлении на выкиде (при 260 двойных ходах поршня в минуту) 30 кгс/см2 .

Буровой агрегат АВБ-ТМ выпускается серийно. Он заменится установкой УШ-1Т.

Техническая характеристика буровой установки АВБ-ТМ

36

Общий вид и кинематическая схема агрегата АВБ-ТМ соответ­ ственно приведены на рис. 10 и 11.

Рис. 10. Общий вид агрегата вращательного бурения

АВБ - ТМ:

I — трактор; г — опорная стойка для мачты; 3 — буровой насос; 4— ыанифольд бурового насоса; S — лебедка механическая (приводная); 6 — мачта; 7 — крюк-девятка; 8 — вертлюг; 9 — ведущая труба (ше­ стигранная); 10 — откидной ротор; II — ручная лебедка; 12 — опор­

ные винтовые домкраты ыачты.

3 5 П 10
