Цель работы: изучить алгоритмы и методы кластерного анализа на практике.

Порядок выполнения

1. Получить у преподавателя набор данных для проведения кластерного анализа, при необходимости провести нормализацию и кодирование данных.

2. Провести предварительную обработку данных, как в 1 ЛР.

3. Выполнить кластеризацию объектов

   1. иерархическим агломеративным методом

• выбрать подходящую метрику расстояния;

• построить дендрограмму;

• рассчитать оптимальное число кластеров.

1. методом k-средних.

• задать число кластеров;

• рассчитать евклидово расстояние между кластерами;

• определить объекты, относящиеся к каждому кластеру;

• рассчитать оптимальное число кластеров

4. Опишите полученные кластеры в терминах предметной области, дайте каждому кластеру условное наименование с учетом значимости признаков, повлиявших на выделение кластеров.

5. Сделать выводы по работе

Вариант задания с кратким описанием набора данных:

Вариант 1, данные содержат информацию о сердечных болезнях:

1. Age - содержит возраст пациентов, число не отрицательное.

2. Sex - содержит пол пациентов: пишется M или F.

3. ChestPainType - тип боли в груди, содержит 4 значения: TA: типичная стенокардия, ATA: атипичная стенокардия, NAP: неангинальная боль, ASY: бессимптомная.

4. RestingBP - артериальное давление в покое, число.

5. Cholesterol - холестерин сыворотки, число.

6. FastingBS - указывается если уровень сахара в крови натощак > 120 мг/дл, содержит значения '0' или '1'.

7. RestingECG - Результаты электрокардиограммы в покое, содержит значения 'Normal' - , 'ST' - аномалия, 'LVH' - гипертрофия.

8. MaxHR - максимальная достигнутая частота сердечных сокращений [Числовое значение от 60 до 202]

9. ExerciseAngina - стенокардия, вызванная физической нагрузкой, значения: 'Y' или 'N'.

10. Oldpeak - депрессия ST, вызванная физической нагрузкой, по сравнению с состоянием покоя. Содержит значения небольшие числа, как положительные, так и отрицательные.

11. ST_Slope - наклон пикового сегмента ST при нагрузке. Содержит значения 'Up' - восходящий, 'Flat' - плоский, 'Down' - нисходящий.

12. HeartDisease - выходной класс. Сожержит значения '1' - болезнь сердца, '0': нормальный.

Ход работы:

Предварительная обработка данных

В качестве среды разработки был выбран блокнот Colab — это бесплатная интерактивная облачная среда для работы с кодом на языке Python от Google в браузере: https://colab.research.google.com/.

1. Первым делом загружаются необходимые библиотеки для лабораторной работы.

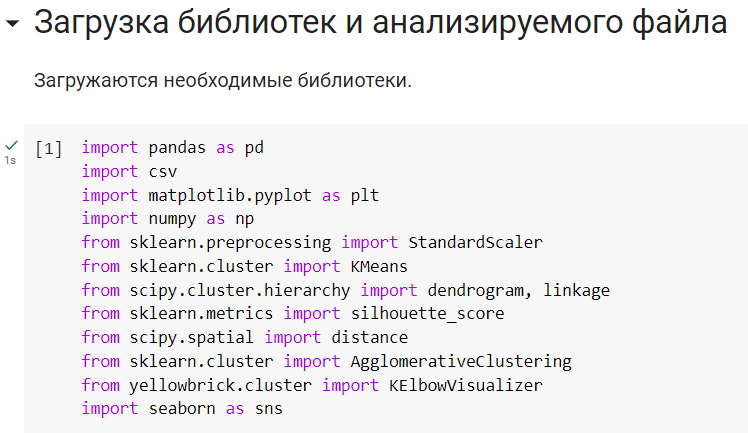

Рисунок 1 – Список загруженных библиотек для кода

Этот код использует несколько библиотек Python:

• pandas - библиотека для работы с данными в табличном формате.

• csv - модуль для чтения и записи файлов в формате CSV.

• matplotlib - библиотека для создания графиков и визуализации данных.

• numpy - библиотека для работы с многомерными массивами и математическими операциями над ними.

• scikit-learn - библиотека для машинного обучения, которая содержит реализации алгоритмов кластеризации KMeans и AgglomerativeClustering, а также инструменты для предварительной обработки данных (StandardScaler) и оценки качества кластеризации (silhouette_score).

• scipy - библиотека для научных вычислений, которая содержит функции для иерархической кластеризации (dendrogram, linkage) и вычисления расстояний (distance).

• yellowbrick - библиотека для визуализации машинного обучения, которая содержит инструмент KElbowVisualizer для определения оптимального числа кластеров.

• seaborn - библиотека для статистической визуализации данных.

2. Специально для Google Colab загружается необходимый файл csv.

Рисунок 2 – Загрузка набора данных

3. Для того чтобы убедиться, что данные загрузились корректно, на экран выводятся первые 10 строк из файла.

Рисунок 3 – Вывод первых строк данных

4. Далее необходимо оценить данные.

Рисунок 4 – Оценка данных

5. По оценке данных мы можем заметить, что некоторые данные есть с пустыми значениями. Получается, что есть пропуски в данных. С помощью метода df.isna().sum() видно, что есть в сумме 5 пропусков, от которых нужно избавиться.

Рисунок 5 – Пропуски в данных

Выполняем дополнительную обработку данных для удаления дубликатов. Для этого воспользуемся методом dropna(), который удаляет строку или колонку, в которой встречается NaN (хотя бы один пропуск). В данном случае были удалены строки.

Рисунок 6 – Удаление строк с пустыми значениями

Пустые значения были удалены, а значит, можно приступать к поиску дубликатов.

6. Явные дубликаты рациональнее удалять уже после устранения неявных, а именно замены, объектов, имеющих немного отличающиеся названия, но при этом являющихся одним и тем же объектом по сути.

С помощью метода `unique` и `sort` на экран выводятся все, что есть в столбцах по возрастанию. Сортировка нужна, чтобы было легче искать дубликаты.

Рисунок 7 – Поиск дубликатов 1 часть

Рисунок 8 – Поиск дубликатов 2 часть

Рисунок 9 – Поиск дубликатов 3 часть

Были обнаружены некорректные значения, а именно в колонках «Sex» - пол «Ma», «Cholesterol» - значение «'a241'», «ST_Slope» - значения «UP» и «Up» с разным регистром и учитываются как разные значения.

Неправильные и альтернативные написания значений были исправлены методом replace(). В первом аргументе ему передают нежелательное значение из таблицы. Во втором - новое значение, которое должно заменить дубликат.

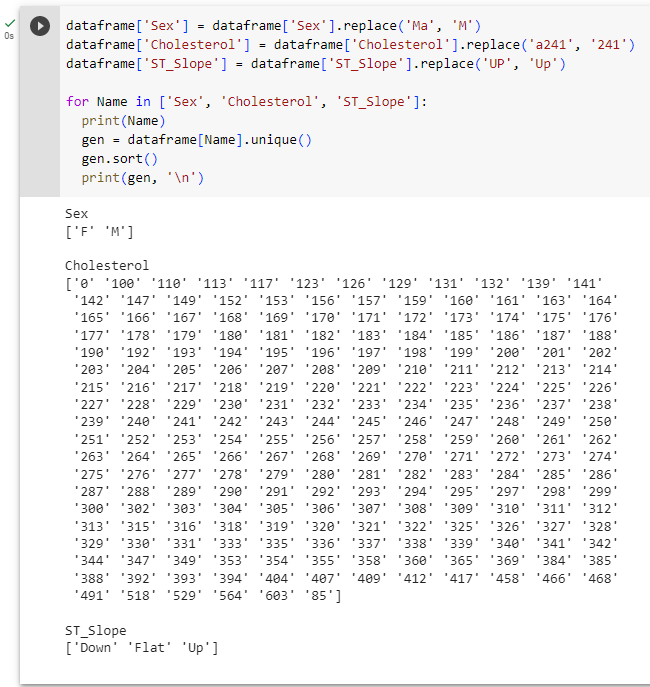

Рисунок 10 – Исправление неправильных значений данных

7. Далее производится проверка на наличие явных дубликатов, и таковых было обнаружено 5 штук.

Рисунок 11 – Поиск явных дубликатов

Чтобы избавиться от таких дубликатов используется метод drop_duplicates().

После удаления строчек обновляем индексацию: чтобы в ней не осталось пропусков. Для этого применяется метод `reset_index()`. Он создаст новый датафрейм, где:

• индексы исходного датафрейма станут новой колонкой с названием `index`;

• все строки получат обычные индексы, уже без пропусков.

Рисунок 12 – Удаление явных дубликатов и обновление индексации данных

8. С помощью метода df.dtypes производится проверка типов данных столбцов.

Рисунок 13 – Проверка типов данных столбцов

Необходимо поменять тип данных столбца "Cholesterol" на целочисленный, а после ещё раз проверить правильность. У столбцов "FastingBS" и "HeartDisease" тип данных не будет изменён с целочисленного, на булевский, т.к. это помешает дальнейшему построению графиков.

Рисунок 14 – Изменение типа данных столбца «Cholesterol»

Столбцы с типом данных «object» будут удалены непосредственно перед кластеризацией.

Кластеризация

Иерархический агломеративный метод

9. Для кластеризации необходимо убрать целевой столбец HeartDisease. И также уберём все столбцы, где не численные значения, чтобы убрать качественные признаки и делать кластеризацию только по числовым столбцам.

Рисунок 15 – Удаление столбцов данных

10. Создаётся объект класса scaler, далее он обучается по текущему набору данных, а после данные стандартизируются.

Рисунок 16 – Создание, обучение и преобразование объекта

11. По этим данным строится дендрограмма.

Рисунок 17 – Код для построения дендрограммы

Рисунок 18 – Иерархическая кластеризация по сердечным болезням пациентов

Оптимальное число кластеров, судя по дендрограмме - 4. Некоторые значения встречаются в разных кластерах (41, 39, 12 и т.д.). Из этого следует, что текущие данные невозможно распределить по однозначно определённым кластерам, а, значит, могут быть получены неверные результаты.

Метод k-средних

12. Для выбора оптимального количества кластеров воспользуемся методом локтя.

Рисунок 19 – Метод локтя

Метод локтя показал, что оптимальным числом кластеров является 3.

13. Проверям, для какого количества кластеров кластеризация будет наиболее качественной.

Задаётся количество кластеров, равное 4, а далее изучаем набор данных.

Рисунок 20 – Метрика при делении на 4 кластера

Задаётся количество кластеров, равное 3, а далее изучается набор данных.

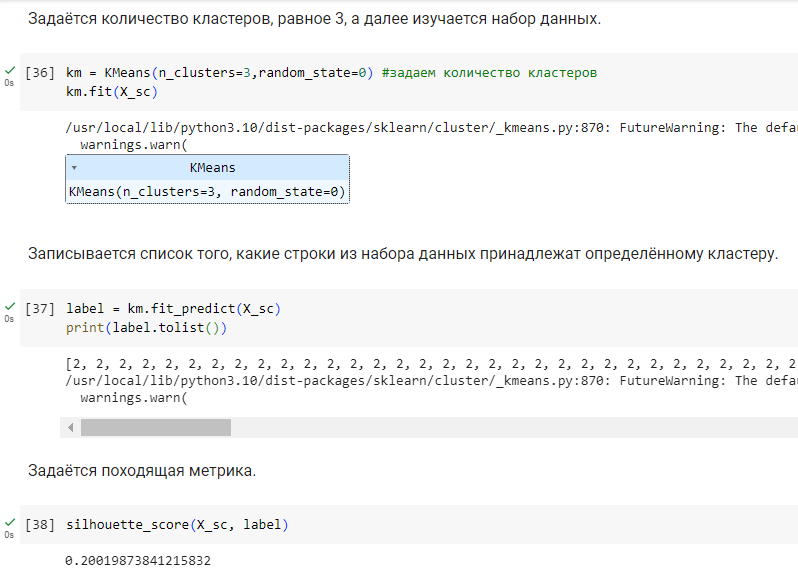

Рисунок 21 – Метрика при делении на 3 кластера

Задаётся количество кластеров, равное 2, а далее изучается набор данных.

Рисунок 22 – Метрика при делении на 2 кластера

По метрикам видно, что кластеризация ни в одном из случаев не может быть проведена качественно, однако деление на 4 кластера показало наиболее лучший результат. Именно такое количество кластеров будет задаваться для метода k-средних.

14. Выводятся центроиды кластеров.

Рисунок 23 – Центроиды кластеров

15. Вычисляется Евклидово расстояние между кластерами, и оно записывается в матрицу, где элемент aij матрицы - Евклидово расстояние между кластерами i и j соответственно.

Рисунок 24 – Евклидово расстояние между кластерами

16. В набор данных добавляется ещё один столбец - cluster, который показывает, к какому из двух кластеров принадлежит данная строка. Также выводятся первые 15 строк набора данных, чтобы убедиться, что этот столбец добавлен.

Рисунок 25 – Добавление столбца cluster

17. С помощью метода describe() просматриваются средние значения по каждому из столбцов, а также их средние отклонения.

Рисунок 26 – Средние значения данных.

18. Строится график деления клиентов по столбцу «HeartDisease» с помощью команды sns.pairplot(dataframe, hue = 'HeartDisease').

Рисунок 27 – График деления клиентов по столбцу «HeartDisease»

Исходя из графика, нельзя точно определить, какие именно признаки оказывают наибольшее влияние на признак.

ВЫВОД

В ходе выполнения лабораторной работы я изучил алгоритмы и методы кластерного анализа на практике. Я выполнил кластеризацию объектов с помощью иерархического агломеративного метода и метода k-средних. Я выбрал подходящую метрику расстояния, построил дендрограмму и рассчитал оптимальное число кластеров. Я также описал полученные кластеры в терминах предметной области и дал каждому кластеру условное наименование с учетом значимости признаков, повлиявших на выделение кластеров.

В результате работы я пришел к выводу, что кластеризация может быть полезным инструментом для анализа данных и выделения групп объектов с похожими характеристиками. Однако, необходимо тщательно подбирать параметры алгоритмов кластеризации и проводить предварительную обработку данных для достижения наилучших результатов. В целом, лабораторная работа была интересной и познавательной.

Посмотреть на реализацию лабораторной работы в Colab можно по следующей ссылке:

https://colab.research.google.com/drive/1PEc2ILK2NWmac-DjqrdPqrcuEaZgqyUC?usp=sharing
