Технология строительных процессов.

Лекция 7.10.4.2.

Искусственный прогрев бетона.

Вслучаях, когда безобогревные методы выдерживания бетона в зимних условиях не обеспечивают приобретения бетоном необходимых характеристик в заданные сроки, поставленная цель может быть достигнута применением методов бетонирования с искусственным прогревом бетона конструкций. Методы бетонирования с искусственным прогревом позволяют не только непрерывно вести работы в зимних условиях, но и интенсифицировать процесс набора прочности бетоном, сократить сроки строительства и увеличить темпы оборачиваемости опалубки. Режим термообработки бетона разрешается назначать, пользуясь приведенными в нормативной литературе графиками набора прочности бетона при различных температурах прогрева, однако его всегда должна уточнять строительная лаборатория путем опытного прогрева бетона, приготовленного из соответствующих материалов.

Встроительстве освоены следующие методы термообработки: электродный прогрев (электропрогрев); обогрев в электромагнитном поле (индукционный); обогрев различными электронагревательными устройствами (контактный, конвекционный, в том числе инфракрасного излучения). Существование различных методов термообработки (рис. 1) позволяет в каждом конкретном случае (для различных конструкций и условий их изготовления) выбрать наиболее эффективный и экономичный. Выбор того или иного способа термообработки бетона зависит от размера и конфигурации конструкции, харак-

тера армирования, имеющегося

на

стройплощадке оборудования и

др.

Термообработку бетона наиболее

целесообразно производить до приобретения

им

прочности 50—60 % от проектной, так как при дальнейшей тепловой обработке интенсивность твердения замедляется и расход электроэнергии соответственно возрастает. Для получения сразу после прогрева прочности бетона, составляющей 50÷70 % от R28, рекомендуется приготовлять смеси на высокоактивных и быстротвердеющих цементах, применять состав с минимально возможным водоцементным отношением, вводить в бетон добавки-ускорители твердения. В случае необходимости получения сразу после прогрева прочности бетона от 70 до 80 % R28 рекомендуется повышать фактическую марку бетона.

Методы термообработки бетона монолитных конструкций в опалубке























































































Электропрогрев





Индукционный



Электрообогрев























обогрев





































































































































































Электродный



Электродный



С помощью

Контактный

сквозной



периферийный



инфракрасных

с помощью









излучателей

низкотемпературных











нагревателей











Рисунок 1. Методы термообработки бетона монолитных конструкций в опалубке

Электротермообработка бетона. В настоящее время электротермообработка со всеми ее разновидностями широко применяется наряду с другими методами бетонирования в зимних условиях и используется для предотвращения замораживания бетона и

- 1 -

Технология строительных процессов.

Лекция 7.10.4.2.

ускорения его твердения при любой температуре наружного воздуха до приобретения прочности, требуемой ППР.

Электротермообработка основана на преобразовании электрической энергии в тепловую непосредственно внутри бетона путем пропускания через него электрического тока с помощью электродов (прогрев) либо в различного рода электронагревательных устройствах с использованием нагревательного провода ПНСВ различного диаметра, тепло от которых подводится к бетону конвективно, контактно или радиационно (обогрев).

Электротермообработку бетона производят по одному из следующих режимов:

1)разогрев и изотермический прогрев;

2)разогрев, изотермический прогрев и остывание;

3)разогрев и остывание;

4)ступенчатый подъем температуры;

5)саморегулирующийся режим (табл. 1).

Основными параметрами температурных режимов электротермообработки бетона являются:

продолжительность предварительного выдерживания бетона; скорость подъема температуры; температура изотермического прогрева; скорость остывания.

Во всех случаях температура бетона является основным параметром, по которому регулируются подача электроэнергии и заданный режим. Расчет электротермообработки бетона сводится к определению требуемой мощности на нагрев бетона, опалубки и на восполнение теплопотерь в окружающую среду с учетом тепловыделения цемента, а также к определению параметров тока и устройств, обеспечивающих выделение тепла соответственно требуемой мощности (напряжение, сила тока; тип и места размещения электродов или электронагревательных устройств, их характеристики). Требуемую удельную мощность Р, необходимую по теплотехническому расчету для нагревания 1м3 бетона до заданной температуры определяют по формуле баланса мощностей:

Р = Р1 + Р2+ Р3 - Р4,

где P1 — мощность на разогрев бетона, кВт; P2 — мощность на разогрев опалубки, кВт; Р3 — мощность на восполнение теплопотерь в окружающую среду, кВт; Р4 — мощность, эквивалентная экзотермическому тепловыделению, кВт.

Удельная мощность, требуемая для разогрева 1м3 бетона от начальной температу-

ры tб.н.. до tmax в течение р, т. е. со скоростью разогрева p = (tmax - tб.н..) р, составит

P1 = cб б(tmax - tб.н..)/ ( р 3600) = cб б p/3600,

где cб — удельная теплоемкость бетона, кДж/(кг • °С); б —плотность бетона,

кг/м3.

Если приближенно считать, что за время р температура опалубки поднимается на tmax/2 - tн.в., то

P2= cоп оп опМп(tmax/2 - tн..в.)/ ( р 3600)

где cоп, оп, оп - соответственно удельная теплоемкость, плотность материала опалубки и ее толщина, м; tн..в. - температура наружного воздуха, °С.

Удельная мощность, требуемая на возмещение теплопотерь за время р, в среднем составит

P3= кМп[(tmax + tн..б.)/2 - tн..в.]/ 1000

Удельную мощность Р4, соответствующую интенсивности тепловыделения при твердении цемента, осредненно принимают равной 0,8 кВт/м3.

Удельная мощность Риз, потребная на период изотермического прогрева, равна

Риз = Рз из - P4 из,

где Р3из — удельная мощность, затрачиваемая на возмещение теплопотерь при изотермическом прогреве:

P3из= кМп(tиз - tн..в.)/ 1000

- 2 -

Технология строительных процессов.

Лекция 7.10.4.2.

где tиз—температура изотермического прогрева, равная обычно tmax; Р4из — удельная мощность, соответствующая интенсивности тепловыделения при твердении цемента, осредненно принимают 0,2 кВт/м3.

Для подведения электрической энергии к бетону используют различные электроды: пластинчатые, полосовые, стержневые и струнные.

К конструкциям электродов и схемам их размещения предъявляются следующие основные требования: мощность, выделяемая в бетоне при электропрогреве, должна соответствовать мощности, требуемой по тепловому расчету; электрическое и, следовательно, температурное поля должны быть по возможности равномерными; электроды желательно располагать снаружи прогреваемой конструкции для обеспечения минимального расхода металла; установку электродов и присоединение к ним проводов необходимо производить до начала укладки бетонной смеси (при использовании наружных электродов).

Особое внимание следует уделять изоляции не опалубленных поверхностей для предотвращения пересушивания бетона, а также теплоизоляции бетонируемой конструкции с целью обеспечения выдерживания заданного режима при минимальном расходе электроэнергии и повышении равномерности температурного поля в бетоне. Изоляцию делают из термоизолирующих материалов.

Таблица 1. Рекомендуемые режимы электротермообработки бетон

Рекомендуемый режим элек-

Момент достижения

Рекомендуемая область при-

Скорость подъ-

бетоном проектной

ема температуры,

тротермообработки

прочности

менения

К/ч





Разогрев и изотермический

К моменту окончания

Конструкции



изотермического прогре-

10

прогрев *

с Мп 10

ва









Разогрев, изотермический про-

К концу остывания бето-

Конструкции с Мп= 6÷15

10

грев и остывание

на





Разогрев и остывание

То же

Конструкции с Мп 8

8

Ступенчатый подъем темпера-

прогрева, так и к концу

Предварительно напряженные

Изменяется во

туры **

остывания

конструкции

времени

Саморегулирующийся режим

К моменту окончания

При прогреве бетона большого

Изменяется во

изотермического прогре-

числа одинаковых конструкций

***

ва

(например, стыков)

времени





*Прирост прочности за время остывания не учитывается.

**Сначала производится прогрев при 40—50 °С, выдерживание при этой температуре в течение 3 ч,

азатем идет быстрый подъем до заданной температуры для изотермического прогрева.

***Прогрев протекает при постоянном напряжении, изменение температуры происходит в процессе изменения удельного электрического сопротивления бетона.

Электродный прогрев. Такой способ термообработки наиболее эффективный и распространенный; он основан на использовании тепла, выделяющегося в бетоне при прохождении по нему электрического тока. Достигается это путем включения свежеуложенной бетонной смеси как сопротивления в цепь переменного тока промышленной частоты с помощью металлических электродов различной конструкции и схем расположения. Благодаря использованию переменного тока явления электролиза в цементном тесте в процессе прогрева практически не происходит. В целях экономии стали стремятся к расположению электродов на наружной поверхности прогреваемой конструкции, что позволяет снять их после окончания прогрева, в случае же внутренней установки электродов расход стали должен быть минимальным. Использование в качестве электродов арматуры прогреваемой конструкции, как правило, не рекомендуется, так как это приводит к увеличению потребляемой электрической мощности, искажению электрического, а следовательно, и температурного поля в бетоне, пересушиванию примыкающих к электродам слоев бетона и, как следствие,— к уменьшению сцепления арматуры с бетоном.

Интенсивность и количество выделяемой тепловой энергии при прохождении тока зависят от электрической мощности, напряжения и электрического сопротивления бетона.

- 3 -

Технология строительных процессов.

Лекция 7.10.4.2.

При твердении бетона, сопровождающемся уменьшением количества жидкой компоненты смеси в результате взаимодействия воды с минералами цемента и частичного ее испарения, удельное электрическое сопротивление бетона р меняется (в течение первых 2—5 ч оно снижается до минимальной величины, а затем начинает возрастать), поэтому напряжение изменяют ступенями с помощью понизительных трансформаторов для сохранения необходимых токовых нагрузок и поддержания режимов прогрева (рис. 2).

Рисунок 2. Изменение удельного электрического сопротивления бетона p в процессе твердения: p1 — начальное; p2 — минимальное; p3 —расчетное.

При расчете электродного прогрева бетона в качестве расчетного параметра ррасч (Ом•см) принимают половину суммы величин начального и минимального удельного электрического сопротивления:

ррасч = (рнач + рмин)/2.

В предварительных расчетах, если рнач известно, принимают ррасч = 0,5—0,85 рнач. При достижении бетоном 50—60 % проектной прочности прогрев без увлажнения становится нецелесообразным, так как это связано с большим расходом электроэнергии из-за резкого увеличения сопротивления.

Количество тепла (Дж), выделяемого в бетоне при прохождении через него тока, определяют по формуле Джоуля-Ленца:

Q = 3,61× I2×R = 3,61UI = 3,61(U2/R),

где I — сила тока, A; R — омическое сопротивление участка бетона, Ом; U — напряжение, В.

Затрата 1 кВт×ч электроэнергии эквивалентна 3617,57 кДж тепла. Для расчета электропрогрева и составления схемы размещения электродов при термообработке различных конструкций используют графики (рис. 3). Графики позволяют:

по заданному напряжению на электродах U, расстоянию между разноименными электродами b и известному (определенному экспериментальным путем) удельному электрическому сопротивлению р найти величину электрической мощности Р;

по заданным величинам электрической мощности Р и напряжению U, по известному удельному сопротивлению р найти необходимое расстояние между разноименными электродами b;

по заданным величинам электрической мощности Р и расстоянию между разноименными электродами b, по известному удельному сопротивлению р найти требуемое напряжение U.

Включать ток при электродном прогреве конструкций необходимо с таким расчетом, чтобы температура бетона не была ниже 3 °С. Установку и подключение электродов (без подачи напряжения) предпочтительно выполнять до начала бетонирования. В зависимости от расположения электродов и места прохождения электрического тока прогрев подразделяют на сквозной и периферийный. При сквозном прогреве ток протекает через массу бетона и тепловая энергия выделяется в теле конструкции. В случае периферийного прогрева ток протекает через бетон между электродами, установленными по наружной поверхности конструкции, и бетон прогревается при передаче тепловой энергии от периферии во внутрь конструкции, а также за счет экзотермии цемента.

Для осуществления электропрогрева бетона применяют пластинчатые, полосовые (ленточные), стержневые, струнные, а также кольцевые типы электродов. Выдерживание требуемого расстояния между электродами и арматурой достигается применением раз-

- 4 -

Технология строительных процессов.

Лекция 7.10.4.2.

личных изоляторов — цементных, пластмассовых, текстолитовых, а также деревянных реек, удаляемых по мере укладки бетонной смеси и ее уплотнения.

По месту установки электроды подразделяют на внутренние и поверхностные. Внутренние электроды, оставляемые в бетоне после прогрева, подразделяются на стержневые, струнные и плавающие. Стержневые электроды представляют собой короткие стержни из круглой стали диаметром 6—12 мм, располагаемые в теле бетона перпендикулярно поверхности конструкции непосредственно через открытые поверхности или через отверстия, просверленные в опалубке (рис.4). Для удобства присоединения электропроводов электроды выпускают из опалубки на 8—15 см. Стержневые электроды применяют при прогреве любых конструкций, особенно конструкций сложной конфигурации, со значительной толщиной (в этих случаях применять полосовые или пластинчатые электроды не представляется возможным). Наиболее целесообразно применять стержневые электроды в виде плоских электродных групп, обеспечивающих достаточную равномерность температурного поля (рис. 5).Чем меньше расстояние между одноименными электродами в плоской группе, тем равномернее температурное поле, но больше расход металла на электроды, больше и трудоемкость их установки и подключения. При прогреве конструкций с весьма густой арматурой, когда невозможно использовать плоские группы, применяют одиночные стержневые электроды, размещаемые в шахматном порядке на равных расстояниях (b = h).

Рисунок 3. Графики для расчета периферийного прогрева при одностороннем размещении полосовых электродов для толщины бетона соответственно 5 см (а), 10 см (б)

- 5 -

Технология строительных процессов.

Лекция 7.10.4.2.

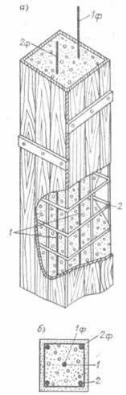

Рисунок 4. Электропрогрев железобетонных конструкций при помощи стержневых электродов: 1, 2, 3 — электроды, присоединяемые к фазам I, II, III.

Однако такое размещение приводит к значительной неравномерности распределения температурного поля в бетоне.

Недостатком стержневых электродов является то, что после прогрева электроды остаются в бетоне, т. е. появляются безвозвратные потери металла. К стержневым относятся и так называемые «плавающие» электроды — стальные прутки, располагаемые на глубине 3—4 см в бетоне конструкций малой толщины — подливок, подготовок и т. п., либо при периферийном прогреве верхних не опалубленных поверхностей массивных конструкций.

Рисунок 5. Прогрев бетона с помощью плоских групп стержневых электродов: h — расстояние между одноименными электродами; b — расстояние между разноименными электродами

Расчет прогрева конструкций с использованием стержневых и плавающих электродов производится по графикам, приводимым в специальной справочной литературе [2]. Струнные электроды имеют вид струн длиной 2,5—3,5 м, выполненных из арматурной стали диаметром 12—16 мм. Устанавливают их в конструкции и натягивают перед бетонированием параллельно продольной оси конструкции отдельными звеньями, а концы выводят наружу. Электроды подключают к разным фазам электрической цепи после укладки бетонной смеси (рис. 6, а).

При прогреве конструкций прямоугольного сечения с четырьмя продольными арматурными стержнями в углах струнный электрод, устанавливаемый по оси конструкции, подключают к одной фазе, а арматурный каркас — к другой (рис. 6, б). Струнные электроды применяют для прогрева протяженных бетонных конструкций (колонны, балки, прогоны и др.), длина которых во много раз больше размеров их поперечного сечения. При установке электродов тщательно следят за тем, чтобы не допускать их смещения и соприкосновения с арматурой, так как при соприкосновении электродов разных фаз произойдет короткое замыкание. Открытые поверхности по окончании бетонирования и установки электродов укрывают изоляционными материалами, поскольку прогрев бетона с не укрытыми поверхностями не допускается. Способ установки электродов и расстояния между ними указываются в проекте. Расчет прогрева можно производить по графикам, приводимым в специальной технической литературе.

- 6 -

Технология строительных процессов.

Лекция 7.10.4.2.

Рисунок 6. Установка струнных электродов в колонне: а— схема установки; б — разрез колонны; 1 — струнные электроды; 2— арматура; 1ф, 2ф — фазы.

Поверхностные электроды, снимаемые после прогрева бетона конструкций, подразделяют на пластинчатые и полосовые. Пластинчатые электроды представляют собой пластины, которые располагают снаружи бетона на двух противоположных плоскостях прогреваемой конструкции. Расстояние между ними не должно превышать 40 см. Изготавливают пластинчатые электроды из стали толщиной 3—4 мм. Крепят электроды к опалубке, которую в месте их установки изолируют. В качестве электродов разрешается использовать металлические щиты опалубки. Пластинчатые электроды используют для прогрева неармированных конструкций, а также конструкций с негустой арматурой — колонн, стен, перегородок и т. п.

Полосовые электроды также располагают снаружи бетона прогреваемой конструкции, что позволяет исключить бросовые расходы металла. Изготавливают электроды шириной 2—5 см из кровельной или полосовой стали толщиной 1—2 мм. Крепят их к дере-

вянной опалубке на определенном расстоянии друг от друга. Электрический ток проходит между соседними разноименными электродами, главным образом в периферийном слое бетона, толщина которого составляет около половины расстояния между соседними электродами.

Периферийный прогрев конструкций толщиной менее 30 см, как правило, осуществляют полосовыми электродами с односторонним расположением при негустой арматуре; при толщине от 30 до 80 см (ленточные фундаменты, колонны, балки, перекры- тия)—полосовыми электродами с двусторонним размещением, а более массивных — с размещением на всех поверхностях конструкций.

При периферийном прогреве массивных конструкций с расположением электродов по периметру соблюдают дополнительные условия:

температура периферийных слоев бетона не должна превышать температуру в ядре конструкции;

температурные градиенты в сечении не должны превышать 0,15°С/см. При распалубливании этих конструкций учитывают перепады температур между ядром и поверхностью, а также между поверхностью и наружным воздухом.

С целью экономии металла для сквозного прогрева бетона применяют полосовые электроды с двусторонним расположением вместо пластинчатых. Выдерживание температуры бетона в соответствии с заданным режимом электротермообработки осуществляют следующими способами:

изменением величины напряжения, подводимого к электродам; периодическим включением и отключением напряжения на электродах; отключением электродов от сети по окончании подъема температуры.

Выдерживание заданного режима может осуществляться автоматически и вручную. Во всех случаях температура бетона является основным параметром, по которому регулируются подача электроэнергии и заданный режим.

- 7 -

Технология строительных процессов. Лекция 7.10.4.2.

Электродный прогрев армированных конструкций производят при пониженных напряжениях тока — 50—127В, что позволяет обеспечить более точное соблюдение заданного режима выдерживания бетона. Использование напряжения 220В и максимально допустимого — 380В разрешается для прогрева неармированного бетона конструкций при наличии надежного ограждения, установленного на расстоянии не менее 5 м от прогреваемой конструкции. В сырую погоду и во время оттаивания любые виды электропрогрева прекращают.

Область применения электродного прогрева ограничена трудностью обеспечения равномерного температурного поля в густоармированных конструкциях, конструкциях с большим количеством закладных деталей, стыков толщиной менее 50 мм и в случае применения металлической опалубки. Этот недостаток удается устранить путем применения индукционного нагрева бетона. Все работы, связанные с электропрогревом бетона, выполняют в соответствии со СНиП III – 4 - 80 «Техника безопасности в строительстве».

Индукционный нагрев бетона. Этот способ нагрева основан на использовании тепла, выделяемого от прохождения вихревых токов в металлической опалубке и арматуре нагреваемой конструкции, находящихся в электромагнитном поле индуктора (многовитковой катушки), через который пропускают переменный ток промышленной частоты напряжением 36—126 В. Тепло от арматуры и металлической опалубки передается бетону и нагревает его.

Индукционный нагрев применяют в основном для термообработки бетона конструкций небольшого сечения: колонн, ригелей, балок, элементов разных конструкций; стыков конструкций; сооружений, возводимых в скользящей, подъемно-переставной и катучей опалубках. Использование индукционного нагрева позволяет за 12—28 ч получать бетон прочностью 50—70 % от R28.

Интенсивность термообработки при индукционном нагреве не зависит от электрофизических свойств бетона, а определяется электрическими и магнитными свойствами источников тепла, т. е. напряженностью магнитного поля и магнитными свойствами арматуры и металлической опалубки. Расчет параметров индукционного нагрева заключается в определении числа витков N и силы тока I в индукторе, которые обеспечивают при заданном напряжении U соблюдение принятого режима прогрева конструкций и подсчитыва-

ются по формулам:



N=U/ZH;

I = Hh/N,

где h — высота индуктора, см; Н — напряженность магнитного поля индуктора, А/см (определяется в зависимости от удельной мощности теплового источника); Z — общее сопротивление системы «индуктор—загрузка», Ом: Z= (r2+( L2)) (r — активное сопротивление системы, L— индуктивное сопротивление системы, Ом); по найденной величине силы тока подбирают сечение проводов индуктора.

В зависимости от вида и конструктивных особенностей железобетонных конструкций термообработка их индукционным нагревом может осуществляться двумя принципиально отличающимися способами: по схеме индуктивной катушки с железом и по схеме трансформатора с сердечником (рис.7, 8). Более широко применяется схема индуктивной катушки с железом. При такой схеме обмотку устраивают из изолированных проводов с медной или алюминиевой жилой марок ПРГ и АПРГ, наматываемых на деревянные шаблоны, установленные на наружных гранях конструкции. Обмотку присоединяют к трансформатору. Прогреваемая конструкция находится в полости индукционной обмотки, выполненной в виде цилиндрического или прямоугольного соленоида. Тепло выделяется стальной опалубкой или арматурой, направление которой совпадает с осью соленоида. Скорость подъема температуры бетона в зависимости от модуля поверхности, степени армирования и материала опалубки колеблется от 5 до 15 град/ч. По достижении бетоном расчетной температуры напряжение либо отключают, и бетон выдерживают методом «термоса», либо переходят на изотермическое выдерживание. Для этого индуктор пере-

- 8 -

Технология строительных процессов.

Лекция 7.10.4.2.

ключают на более низкое напряжение или переводят на импульсный режим работы, т. е. периодически включают и выключают напряжение.

Рисунок 7. Схема расположения источников тепла при индукционном нагреве железобетонных конструкций.

Достоинствами метода индукционного нагрева являются: равномерность нагрева конструкций по длине и сечению; возможность предварительного отогрева

арматуры и металлической опалубки (до укладки бетонной смеси в опалубку) без привлечения дополнительных источников тепла; исключение бросовых расходов металла (на электроды). Расход электроэнергии при индукционном нагреве составляет 120—150 кВт•ч/м3 бетона, т. е требует, как правило, увеличения затрат и повышенного расхода электроэнергии по сравнению с другими способами термообработки.

Рисунок 8. Схема устройства для индукционного нагрева монолитного оголовника сваи инвентарным индуктором: 1 — инвентарный индуктор; 2 — монолитный бетонный оголовник сваи; 3 — провод электрический изолированный; 4 — стальной кожух; 5 — асбестовая изоляция; 6 — брезент; 7 — свая; 8 — пояс; 9 — инвентарная стальная опалубка.

Многолетний опыт использования методов прогрева бетона в суровых зимних условиях при большом объеме бетонных работ и повторяющихся конструктивных элементах, значительные трудовые и материальные затраты при штучном монтаже и демонтаже нагревательных элементов привели к созда-

нию целого ряда инвентарных унифицированных греющих и термоактивных опалубок. Электрообогрев бетона. Обогрев бетона можно производить: электронагревате-

лями, установленными в опалубке конструкций,— греющими кабелями или проводом для прогрева бетона различных диаметров; трубчатыми электронагревателями (ТЭНами); стержневыми типа «стержень с трубой»; коаксиальными; сетчатыми, пластинчатыми или инфракрасными излучателями, размещенными на некотором расстоянии от конструкции, типа ЗС; проволочными спиралями или плоскими нагревателями и др. Тип нагревателя выбирают в зависимости от конфигурации конструкции, вида опалубки, наличия материалов для изготовления нагревателей.

Обогрев бетона инфракрасными лучами заключается в передаче бетону конструкций тепла в виде лучистой энергии электромагнитных волн длиной от 0,76 до 100 мкм. При прохождении инфракрасных лучей через слой воздуха между излучателем и поверхностью конструкции потери тепла незначительны. Лучи, преобразуясь в тепло, поглощаются поверхностью и распределяются в массе бетона облучаемой конструкции. Инфракрасные излучатели работают на электроэнергии, газе (природном и сжиженном), мазуте. Наибольшее распространение получили излучатели, работающие на электроэнергии. Сле-

- 9 -

Технология строительных процессов.

Лекция 7.10.4.2.

дует также отметить значительное (по сравнению с другими видами термообработки) количество энергии, генерируемое излучателями. Источниками инфракрасного излучения служат металлические трубчатые излучатели (ТЭНы), стержневые карборундовые излучатели и электрические лампы инфракрасного излучения. ТЭН состоит из металлической трубки диаметром 9—18 мм, внутри которой расположена нихромовая спираль, а остальное пространство заполнено периклазом — кристаллической окисью магния. Применяют ТЭНы типа НВСМ (нагреватель воздушный сушильный жаростойкий) или НВС (нагреватель воздушный сушильный). Мощность их на 1м длины колеблется от 0,6 до 1,2кВт, температура излучающих поверхностей— от 300 до 600°С, рабочее напряжение— 127, 220 и 380В. Карборундовые излучатели имеют мощность до 10 кВт, а температуру излучающих поверхностей 1300— 1500 °С. Применяемые электрические лампы инфракрасного излучения имеют мощность от 0,2 до 1,0 кВт. Нагреватели рассчитаны на напряжение от 36 до 380 В. Для создания равномерного лучистого потока, направленного на поверхность бетона, излучатели монтируют в специальные установки, которые иногда изготавливают для конкретных условий производства. Конструктивно установки представляют собой сферические или трапецеидальные отражатели, во внутренней полости которых размещаются излучатели с поддерживающими устройствами. Сферические отражатели применяют при передаче энергии излучением на расстояние до 3 м, а трапецеидальные— до 1 м. Обогревать инфракрасными излучателями можно как открытые поверхности бетона, так и опалубленные. Для лучшего поглощения инфракрасного излучения поверхность опалубки покрывают черным матовым лаком, но температура на поверхности бетона в процессе обогрева не должна превышать 80—90 °С. С целью исключить интенсивное испарение влаги из бетона открытые поверхности закрывают полиэтиленовой пленкой. Инфракрасные установки ставят на таком расстоянии друг от друга, чтобы прогреть все участки бетонной поверхности.

Процесс обогрева бетона инфракрасными лучами условно делят на три периода: подъем температуры до заданной; изотермический прогрев; остывание. Общую продолжительность обогрева и время отдельных периодов определяют расчетом или по графикам, приводимым в справочной литературе. Необходимую мощность (в Вт) при применении установок инфракрасного излучения определяют по формуле:

Ny= 1,163 (Kэ/Kф)F,

где 1,163 — коэффициент перевода, ккал/(м2×ч), Вт/м2; Kэ — коэффициент, учитывающий часть лучистой энергии, генерируемой греющими приспособлениями от общей энергии, подводимой к ним, K<1; KФ — коэффициент облученности, показывающий, какая доля общей лучистой энергии падает на поверхность нагрева F (максимальное значе-

ние Кф = 0,5).

В построечных условиях установки инфракрасного излучения в виде переносных рам со смонтированными на них несколькими излучателями (рис.9) применяют для термообработки бетона тонкостенных конструкций с большим модулем поверхности (стен, плит), а также стыков, подливок, в том числе под металлические конструктивные элементы, для отогрева замерзшего бетона в рабочих швах и т. п., обеспечивая в течение нескольких часов приобретение бетоном прочности до 70 % R28.

Рисунок 9. Схема расположения установок инфракрасного излучения 1 — обогреваемый бетон конструкции; 2

— инфракрасные излучатели; 3 — сферические отражатели; 4 — опалубка щитовая; 5 — трапецеидальные отражатели; 6 — скользящая опалубка.

- 10 -
