Технология устройства ростверков.

В зависимости от типа свай и конструкции ростверка выбирают технологию его устройства. При сваях из бетона и железобетона ростверки выполняют из сборного и монолитного железобетона.

При забивных сваях, головы которых часто оказываются на разных отметках, перед устройством ростверка выполняют трудоемкие операции по выравниванию голов свай (срубают бетон, режут арматуру и др.). Срубают бетон обычно с помощью пневматических отбойных молотов. Более эффективно применять для этих целей установки для срубания свай (рис. 1), состоящие из жесткой замкнутой станины, подвижной рамы, съемных зубьев и гидродомкрата с поршнем.

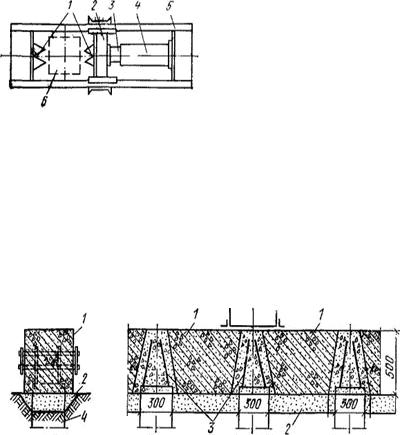

Рисунок 1. Схема установки для срубание головок свай: 1 - зубья; 2 - рама; 3 - поршень; 4 - гидродомкрат; 5 - станина; в – свая.

Станина имеет проушины для стропов, с помощью которых ее надевают на сваю и устанавливают автокраном на проектной отметке. После включения насоса поршень начинает передвигать подвижную раму, имеющую направляющие планки, по продольным балкам станины. Зубья в это время сближаются, врезаются в бетон сваи и разрушают его. Продольную арматуру сваи срезают автогеном или оставляют для заделки в ростверк, поперечную арматуру удаляют.

При подготовке голов набивных свай к устройству ростверков проверяют верхнюю поверхность по нивелиру и при необходимости выравнивают опорную поверхность свай с помощью бетонной смеси или цементного раствора.

Рисунок 2. Схема сопряжения балок сборного ростверка со сваями: 1 — балки ростверка; 2 — подсыпка из песка или шлака; 3 — отогнутые стержни арматуры сваи; 4 — свая.

Балки сборного железобетонного ростверка устанавливают на выравнивающую подсыпку из песка (шлака) от угла здания по захваткам. Элементы сборного ростверка со сваями сопрягаются (рис. 2) путем замоноличивания отверстий трапецеидального сечения, имеющихся в балках ростверка, внутрь которых подогнуты стержни арматуры сваи. Сборный ростверк - башмак куста из трех свай - изготовляют в виде одного элемента, армированного пространственным сварным каркасом, который устанавливают автокраном.
