ТСП Лекции 8 / Лекция №8.6.3 Монтаж многоэтажных промышленных зданий. Монтаж с применением групповых кондукторов

Монтаж конструкций многоэтажных промышленных зданий. Монтаж с применением групповых кондукторов.

Монтаж каркаса с применением групповых средств монтажной оснастки. Благодаря групповым кондукторам, например на четыре колонны (рис. 1), или комплекту пространственных рамно-связевых индикаторов (РШИ) (рис.2) обеспечивается временное закрепление и заданная точность установки колонн, а следовательно и других конструкций принудительными приемами.

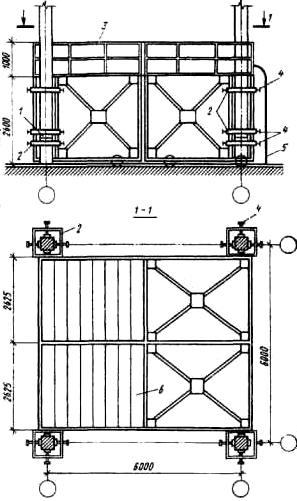

Рисунок 1. Схема группового кондуктора для установки колонн: 1 - стык колонн; 2 - хомуты, закрепляющие установленную конструкцию; 3 - ограждение; 4 - регулировочные винты для исправления положения колонн по осям; 5 - лестница; 6 - настил.

В комплект пространственных рамносвязевых индикаторов входят четыре РШИ (рис. 2), каждый из которых рассчитан на ячейку каркаса размером 6 х 6 м высотой в два этажа. Положение их в плане взаимно фиксируется продольными и поперечными горизонтальными связями. Монтаж при этом начинают с установки и выверки кондукторов (индикаторов).

После установки, закрепления и выверки комплектов РШИ монтируют колонны, положение которых в плане и по вертикали фиксируют с заданной точностью поворотными и откидными хомутами плавающей рамы. При установке колонну осторожно подводят краном к угловым упорам РШИ и плавно опускают на оголовок колонны нижнего яруса. Низ колонны перемещают с помощью монтажного лома, совмещая стыкуемые арматурные выпуски колонны или осевые риски устанавливаемой колонны с рисками осей колонны нижнего яруса.

Для приведения верха колонны в проектное положение и ее временного закрепления грани колонны с помощью стального каната и натяжного устройства прижимают к фиксирующим граням углового упора. Стыки установленных колонн сваривают.

Для удобства работы монтажников на пространственных подмостях РШИ смонтированы поворотные люльки, с которых обрабатывают стыки каркаса.

После окончательной обработки стыковых соединений колонн, монтажа и закрепления других сборных конструкций, обеспечивающих устойчивость каркаса здания, РШИ переставляют. Последовательность перестановки РШИ (рис. 3) дается в проекте производства работ.

- 1 -

При монтаже первого яруса каркаса шарнирно-связевые кондукторы устанавливают с помощью консольных опор на верхние обрезы фундаментов даже в тех случаях, когда грунт между фундаментами не спланирован.

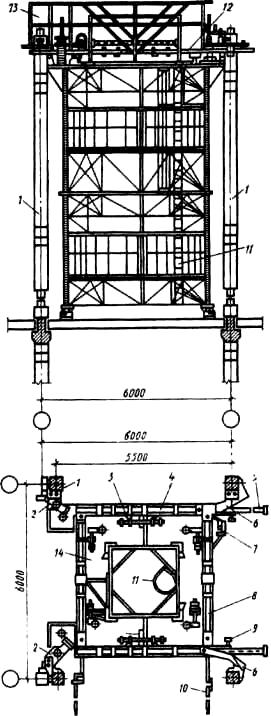

Рисунок 2. РШИ: 1 - колонна; 2 - хомуты откидные; 3 - узел продольного холода; 4 -продольная балка; 5 - тяга; 6 - хомуты поворотные; 7 - узлы поперечного хода; 8 - поперечная балка; 9 - фиксатор продольной тяги; 10 - тяга поперечная; 11 - лестница с ограждением; 12 - поворотная рама; 13 - ограждение; 14 - настил подмостей.
