ТВЗ Практическое занятие №1 / Практическое занятие № 1 ТК на возведение типового этажа

перемещаемого к месту монтажа.

Наиболее тяжёлым элементом является ________________ (щит опалубки,

арматурный каркас, бетонораздаточная стрела, бадья с бетонной смесью, лестничный марш, оснастка и т.п.) весом M= ____ кг, перемещаемый на расстояние l= ____ м на высоте Hп.

,

где:

M – общая масса наиболее тяжёлого поднимаемого элемента и строповочной оснастки;

m1 - масса наиболее тяжёлого элемента – ___________, m1 = ___ кг; m2 - масса строп ( __________________), m2= ___ кг.

В) Высота подъема

Требуемая высота подъема Hп. определяется от отметки установки крана по вертикали: учитывает высоту здания Hз. от нулевой отметки, поправку на разницу нулевой отметки с отметкой стоянки крана n, запас высоты 2,3м, обеспечивающий условия безопасного производства работ на верхней отметке здания, где могут находиться люди, максимальную высоту перемещаемого груза hгр. (в положении, при котором производится его перемещение) с учетом закрепленных на грузе монтажных приспособлений или конструкций усиления, высоту грузозахватного приспособления h в рабочем положении:

При условии выполнения следующих параметров:

,

{

где:

– максимальный вылет стрелы крана;

- грузоподъёмность крана при вылете стрелы Rр.= _____ м и высоте подъема ;

- грузоподъёмность крана при вылете стрелы l = _____ м и высоте подъема ;

11

Составил к.т.н. Пугач Е.М.

Практическое занятие №1 ТК на возведение монолитных железобетонных конструкций типового этажа.

- общая масса наиболее тяжёлого поднимаемого на высоту элемента и строповочной оснастки, перемещаемого на расстояние l= ____ м;

- расстояние до самой удаленной точки перемещения груза (необходимый рабочий вылет); - расстояние до точки перемещения самого тяжелого элемента.

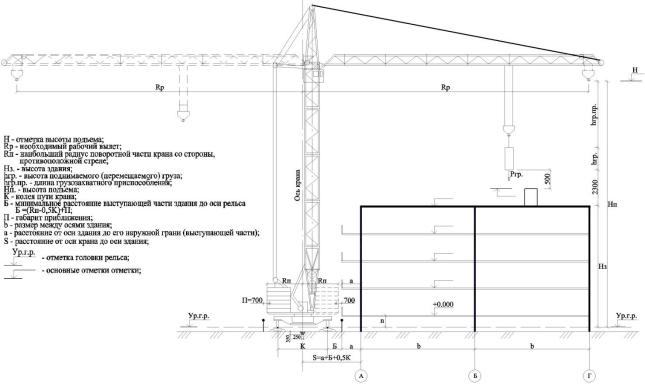

Рис. 6. Привязка башенного крана к зданию

Рис. 7. Определение опасных зон работы крана

(указать места (место) стоянок, обозначить границы опасных зон перемещения груза (СНиП 12-03-2001 приложение Г), определить расстояния до наиболее удаленного места перемещения и до наиболее тяжеловесного элемента)

Рис. 8. Грузовые характеристики крана

Выбираем ____________ (тип) кран _____________ (марка)

12

Составил к.т.н. Пугач Е.М.

Практическое занятие №1 ТК на возведение монолитных железобетонных конструкций типового этажа.

Таблица №3. Общие технические характеристики крана ____________

Выбор средств подачи бетонной смеси

Подача бетонной смеси к блоку бетонирования может быть осуществлена с помощью: бадьи краном, бетононасоса (стационарным с прокладкой бетоноводов с бетонораздаточной стрелой).

При выборе в качестве транспортера бадьи необходимо определить

Рис. 9. Организация подачи бетонной смеси краном с бадьей

Выбираем бадью ___________ (марка).

13

Составил к.т.н. Пугач Е.М.

Выбор бетононасоса производится на основе значения дальности и высоты подачи бетонной смеси. Необходимо организовать место (места) установки, возможность доставки и выгрузки бетонной смеси в приемный бункер из автобетоносмесителей. В зависимости от имеющейся оснастки подача бетонной смеси в блок бетонирования возможна посредством использования переставной (или самоподъемной) бетонораздаточной стрелы. Исходя из принципа полного закрытия зон бетонирования, графически определяются места стоянок бетонораздаточной стрелы.

Рис. 10. Организация работы бетононасоса

(на плане строительной площадки указать места (место) стоянок и приема бетонной смеси, организовать подъездные пути, выполнить привязку бетононасоса к осям здания, привязать к осям здания и обозначить зоны действия бетонораздаточной стрелы, показать схему укладки бетонной смеси)

Выбираем бетононасос _______________ (марка) в комплекте с бетонораздаточной стрелой (бетоноводами) __________________ (марка).

Таблица №4. Общие технические характеристики бетононасоса

Производительность, м3

Давление, бар

Число ходов поршня, мин.

Диаметр поршня, мм

длина хода поршня, мм

Мачта (бетонораздаточная стрела, бетоноводы) ________ (марка)

Высота подачи, м

Дальность подачи, м

Длина концевого шланга, м

Количество секций, шт.

Диаметр бетоновода, мм

Угол поворота, град.

Ширина передних опор, м

Ширина задних опор, м

14

Составил к.т.н. Пугач Е.М.

2.3.2. Размер технологической зоны бетонирования Lсм. = ___ м

Расчёт №4. Определение длины полосы бетонирования и назначение размеров технологических зон бетонирования

Укладку бетонной смеси ведут слоями hсл. = ___ м (назначается в зависимости от принятого способа бетонирования и характеристик средств уплотнения).

Норма выработки

⁄ ,

где:

Нвыр. - норма выработки; Нвр - норма времени (см. ЕНиР 4-1);

n - число исполнителей (состав звена) (по ЕНиР 4-1 n = ___ ).

Предельная длина полосы бетонирования:

,

где:

Lпр. - предельная длина полосы бетонирования;

t - максимально допустимая продолжительность укладки бетонной смеси в конструкцию (в зависимости от температуры наружного воздуха T = ___°С t = __ ч);

hсл. - толщина укладываемого слоя (hсл. = ___ м); Bст. – толщина стен типового этажа (Bст.= ___ м).

Объём бетонирования в смену

,

где:

Vсм. – объём бетонной смеси укладываемой в смену; 8 – количество часов в смене;

15

Составил к.т.н. Пугач Е.М.

Протяженность конструкции, бетонируемой в смену

,

где:

Lсм. – длина конструкции, бетонируемой в смену; Hст. - высота стен типового этажа (Hст. = ___ м).

2.3.3Назначение захваток

1)Определение возможного количества технологических зон бетонирования

где:

N – число технологических зон бетонирования;

Vст. – объём стен типового этажа (Vст. = ___ м3);

Vк. – объём колонн типового этажа (Vк. = ___ м3);

Vсм. – объём бетонной смеси, укладываемой в смену (Vсм. = ___ м3).

принимаем целое число N = _____.

2)Назначение числа производственных потоков

При определении производственных потоков (специализированных групп

исполнителей – звеньев, бригад) необходимо соблюсти принцип кратности количеству захваток. Захватки формируются при устройстве железобетонных конструкций из равного числа (но не по объему работ) целых зон бетонирования. Поэтому количество производственных потоков также кратно числу технологических зон бетонирования (возможный коэффициент кратности k= 1, 2, 3, 4, 5 ….. n).

Производственные потоки комплектуются в соответствии с специализацией звеньев исполнителей по процессам: армирование, опалубливание, бетонирование, интенсификация и уход, распалубливание.

Возможны следующие варианты:

а) 1. Армирование – звено арматурщиков 2. Установка опалубки – первое звено плотников

16

Составил к.т.н. Пугач Е.М.

3.Бетонирование – звено бетонщиков

4.Интенсификация и уход – электрик, лаборант, разнорабочие

5.Демонтаж опалубки – второе звено плотников

б) 1. Армирование – звено арматурщиков

2.Установка опалубки, демонтаж опалубки – звено плотников

3.Бетонирование – звено бетонщиков

4.Интенсификация и уход – электрик, лаборант, разнорабочие

в) 1. Армирование, установка опалубки, демонтаж опалубки – звено арматурщиков и плотников

2.Бетонирование – звено бетонщиков

3.Интенсификация и уход – электрик, лаборант, разнорабочие

г) 1. Армирование, установка опалубки, демонтаж опалубки – звено арматурщиков и плотников 2. Бетонирование, интенсификация и уход – звено бетонщиков, электрик, лаборант

3)Определение размеров захваток в соответствии с конструктивными особенностями блока бетонирования, бетонируемого без перерыва.

Рис. 11. Технологические зоны бетонирования вертикальных конструкций стен и колонн типового этажа

(На плане типового этажа обозначить места устройства отсечек и расположения технологических зон бетонирования, объединенных в захватки, в соответствии с объемами бетонной смеси, вырабатываемой в смену, выполнением условия не превышения предельной длины полосы бетонирования и правилами устройства рабочих швов в вертикальных конструкциях стен и колонн.)

4)Сопоставление трудоемкости бетонирования захваток.

Для выполнения требования равновеликости необходимо определить

значение уровня производительности труда для каждой захватки

17

Составил к.т.н. Пугач Е.М.

Практическое занятие №1 ТК на возведение монолитных железобетонных конструкций типового этажа.

–количество нормативных смен бетонирования;

–нормативное значение объема бетонирования в смену

Принципы выполнены, принимаем _________ захваток.

18

Составил к.т.н. Пугач Е.М.
