должно быть выше коньку не менее чем на 0,5 м. При расположений шахты в пределах 1,5—3 м от конька, считая по горизонтали, ее верх не должен быть ниже конька крыши. Если расстояние между ними превышает 3 м, то минимальная высота шахты определяется точ­ кой ее пересечения с прямой, проведенной от конька вниз под углом 10° к горизонту. Этими мероприятиями обеспечивается выброс загрязненного воздуха выше зо­ ны аэродинамической тени. В противном случае эти вред­ ности опускаются к поверхности земли и при естествен­ ном проветривании цехов попадают снова в помеще­ ния.

При помощи шахт можно осуществлять и забор воз­ духа для подачи его в помещения. При выборе места забора воздуха необходимо учитывать направление госйодствующпх ветров, а также руководствоваться реко­ мендациями СНШ—60.

Прит'очные шахты,'устанавливаемые на крыше, изго­ товляются из бетона или стали.

Если вокруг здания воздух загрязнен, .то воздухоза­ борные шахты устанавливают в чистой зоне. Воздух из шахты транспортируется к вентиляционной установке при помощи подземного канала. Такие шахты называют­ ся отдельно стоящими. Если воздушная среда около здания не загрязнена, то шахты пристраиваются к стекам цеха. Такие шахты называются приставными. От­ дельно стоящие и приставные шахты делаются из кир­ пича или бетона. Во входном отверстии этих шахт ус­ танавливаются жалюзийные решетки, которые изготав­ ливаются из стали или дерева. Сечение приточных шахт выбирается с таким расчетом, чтобы скорость движения воздуха в них во избежание больших потерь давления не превышала 5 —6 м!сек.

92

3. ПРИТОЧНЫЕ И ВЫТЯЖНЫЕ КАМЕРЫ

Вентиляционными камерами называются специальные изолированные помещения, в которых устанавливается оборудование вентиляционных систем. В. зависимости от назначения вентиляционные камеры бывают приточными и вытяжными.

Оборудование приточной камеры состоит из вентиля­ тора и калорифера. При необходимости очистки воздуха

кним добавляются и фильтры.

в)

Рис. 25. Приточные камеры.

Примерная компановка оборудования приточных ка­ мер приведена на рис. 25, где:*

На указанном рисунке: 1 —жалюзийная решетка; 2—воз­ духозаборная шахта; 3 — клапан; 4 — фильтры; 5 — кало-

93

ривается пусковая задвижка. При пуске центробежного вентилятора пусковая задвижка должна быть закрыта, после чего она открывается. Это исключает перегрузку электродвигателя.

Вентилятор соединяется с калориферной установкой и воздуховодом при помощи гибких вставок, которые слу­ жат для поглощения шума и делаются из прорезиненной ткани и брезента. Длина вставок принимается в преде­ лах 150 — 200 мм. Калориферы устанавливаются на спе­ циальные металлические подставки высотой 450 им. Для регулирования температурыприточного воздуха сбоку калорифера или над ним предусматриваются обводные каналы с клапанами шириной 200 мм при одном калори­ фере и 400 мм при двух калориферах.

Вместо клапана в обводном канале калорифера мо­ жет быть сбоку установлена дверь шириной 600 мм. Степень открытия клапана - Определяется температурой смеси и регулируется при помощи рукоятки.

Для осмотра, чистки и ремонта оборудования, зак­ люченного в камере, в ней устраиваются герметически закрывающиеся двери.

Государственный проектный институт Сантехпроект разработал типовые прйточные камеры, комплектуемые из отдельных секций.'

Промышленностью выпускается приточные вентиля­ ционные камеры без фильтров серии ПК25 производи­ тельностью по воздуху от 10 до 25 тыс. мУч. и серии

94

ПК50 производительностью от 25 до 50 тыс. лг’/ч. Указанные камеры выпускаются и с рулонными филь­ трами ФПК серии ПК 25 производительностью по возду­ ху от 10 до 20 тыс. м3;ч. и серии ПК50 производитель­ ностью от 20 до 45 тыс. м3',ч.

Приточная вентиляционная камера состоит из следую­ щих секций:

а) вентиляционая секция, рассчитанная на применение

в) секция с рулонными фильтрами ФПК; г) приемная секция, оборудованная герметически зак­

рывающейся дверью и двумя автоматически управляе­ мыми заслонками, из которых одна предназначается для подачи свежего, а вторая — рециркуляционного воздуха (если система работает только на наружном воздухе, то второй клапан не ставится); '

д) промежуточная секция.

Типовые приточные камеры могут поставляться за­ казчику в различной комплектации, например, без сек­ ции фильтров или калориферов. Приточные камеры, как правило, устанавливаются в обособленных помещениях, но могут располагаться и открыто, если это возможно по условиям эксплуатации.

Вытяжные камеры механических систем вентиляции обычно устраиваются в общественных зданиях и уста­ навливаются, как правило, на чердаках. В промышлен­ ных зданиях вытяжные камеры не осуществляются, т. к. центробежные вентиляторы ставятся непосредственно в производственных помещениях, на колоннах, площадках,

95

на полу или вне помещения. Если требуется очистка воздуха от пыли, то пылеуловитель устанавливается рядом с вентилятором на полу, площадке или также вне помещения.

4. КАНАЛЫ И ВОЗДУХОВОДЫ

Вентиляционные каналы и воздуховоды предназначе­ ны для транспортировки воздуха. Вентиляционные кана­ лы, как правило, необходимо сооружать в толще внут­ ренних стен. Минимальные размеры внутренних кана­

При невозможности прокладки вентиляционных кана­ лов в стенах их делают приставными. Приставные кана­

шлакобетонных плит и асбестоцементны-х труб, коро­ бов и плит. .Минимальные размеры приставных каналов

150 х 100 мм.

В вентилируемых помещениях у основания каналов устанавливаются решетки различного художественного оформления, выполненные из металла,' пластмассы или гипса.

Внутристенные и приставные вентиляционные каналы

£6

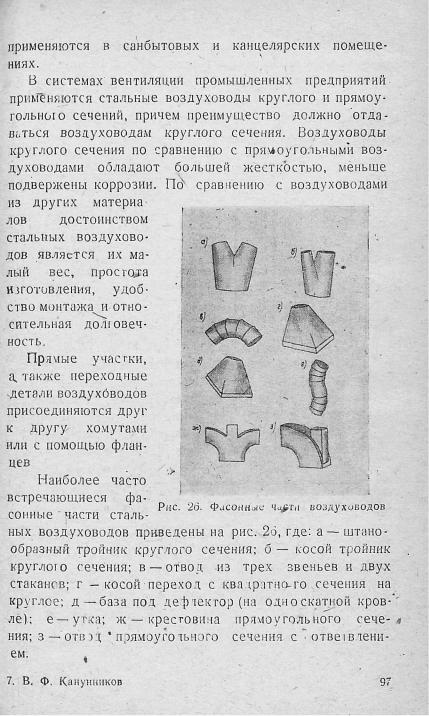

Нормализованные диаметры круглых и размеры пря­ моугольных воздуховодов приведены в таблице 3. 1.

Учитывая абразивность (истирающуюся способность) транспортируемой пыли, воздуховоды аспирационных систем в отличие от нормализованных, выполняются круглыми сварными из листовой стали толщиной 1,5 --3,0 мм. Толщина стали зависит от диаметра-возду­ ховодов и приведена в таблице 3. 2.

* Воздуховоды с такими диаметрами применяются только в сис­ темах .аспирации.

98

Рис. 29. Угловой фалец. Рис. 30. Рейка для соединения звеньев.

Отдельные звенья прямоугольных воздуховодов мо­ гут соединяться таюде и при помощи фланцев.

100

5.ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ ВОЗДУХОВОДОВ

ИИХ РАСЧЕТ

сопротивления, учитываемые по величине потерь дав­ ления, разделяются на сопротивление трения и на мест­

фициенту сопротивления трения и длине воздуховода,
