Для записей отводится поверхность размером от 100X200 до

300X400 мм [14].

Отдел эргономики ВНИИТЭ рекомендует следующие пара­

Рис. 6. Примеры расположения щитов и пультов относительно рабочего места оператора

ки — 280 мм, высота спинки — 540—560 мм, ширина верхнего края спинки — 450 мм, ширина нижнего края спинки — 370 мм. Конструкция диспетчерского кресла должна предусматривать возможность регулирования высоты сиденья над полом [14].

средств индикации и органов управления частого использова­

бочего места оператора (диспетчера) в схематическом плане показаны на рис. 6.

20

Объем информации, который может быть хорошо усвоен оператором (диспетчером), определяется для конкретных усло­ вий работы или на основе имеющихся количественных оценок работы оператора или при помощи специального эксперимента.

Требования к проектированию операторских (диспетчер­ ских) пунктов, учитывающие создание надлежащих условий физической среды для обеспечения хорошей работы техниче­ ских средств и успешной деятельности персонала, изложены в четвертой главе.

ляющую эстетическое наслаждение, возвеличивающую чело­ века среду в интерьерах зданий и помещений, где находятся люди.

Интерьеры пунктов оперативного управления создаются ар­ хитектурными формами и отделкой, цветовым решением и си­ стемой освещения, учитывающими особенности работы персо­ нала; устанавливаемыми в пунктах техническими средствами и мебелью. Все элементы интерьера должны гармонично со­ четаться и преследовать цель оптимизации условий труда опе­ ративного персонала.

Планировка пунктов управления, выбор отделочных мате­ риалов должны удовлетворять требованиям, изложенным в других главах книги.

Для возможности размещения и установки основного и вспомогательного оборудования в соответствии с рациональной планировкой, для устранения образования теней, предотвраще­ ния скопления пыли и обеспечения легкости уборки, а также в соответствии с требованием создания наиболее красивого об­ щего вида помещения его потолок и стены должны быть глад­ кими (без выступающих строительных конструкций).

При создании цветовой среды в интерьере учитывают эмо­ ционально-физиологическое воздействие цвета и его функцио­ нально-эстетическую роль в организации пространства.

участке спектра. Оптимальные цвета обусловливают минимальную зритель­ ную и нервную утомляемость, способствуют увеличению освещенности поме­ щений. Эти цвета рекомендуются для окраски ограждающих конструкций (стен, перегородок).

Вспомогательные цвета — цвета крайних участков видимой части спектра, светлые, слабонасыщенные, с относительно высоким коэффициентом отраже­ ния (красные, синие, фиолетовые) и цвета среднего участка спектра, средне­ насыщенные, со средним коэффициентом отражения (оранжево-желтый, зеле­ ные, голубые). Эти цвета применяют для отделки небольших по размеру поверхностей, не находящихся постоянно в поле зрения.

21

В представлении человека цвета ассоциируются с различными явлениями природы и разделяются на теплые (красные, оранжевые, желтые, желто-зе­ леные) и холодные (голубые, синие, фиолетовые и чисто зеленые).

Понятие «тяжести» и «легкости», «выступания» и «отступания» цветов связано с их светлотой (значением коэффициента отражения) и степенью на­ сыщенности.

Насыщенные хроматические («теплые» и «холодные») и ахроматические (черные и серые) цвета — цвета «тяжелые». Они зрительно приближают ок­ рашенные плоскости — «выступают».

Слабонасыщенные хроматические и ахроматические цвета — «легкие». Они зрительно удаляют окрашенные плоскости и создают впечатление легкости — «отступают».

При выборе цветовой гаммы для отделки помещений учиты­ вают климатические условия и ориентацию светопроемов, ха­ рактер работы и характеристику устанавливаемых в помеще­ нии технических средств, размеры помещений.

Окраска элементов интерьера цветом большой насыщен­ ности и ярким цветом утомляет. Поэтому для окраски и от­ делки помещений применяют материалы светлого цвета.

Для окраски стен рекомендуется гамма светло-серых, серо­ голубых, зеленовато-голубых, серо-зеленых, светло-желтых цветов и белого цвета. В отделке помещений должен домини­ ровать один цвет. Для устранения цветовой усталости приме­ няют дополнительные цвета (не более двух). Лучшее сочетание дают холодные хроматические со светлыми ахроматическими

итеплые хроматические с темными ахроматическими. Помещения, расположенные на северной стороне с более

низкими температурными режимами воздушной среды, окра­ шивают в цвета теплого оттенка (желтые, желто-зеленые). Солнечные помещения с повышенным температурным режимом (в допустимых пределах) окрашивают в цвета холодного от­ тенка с преобладанием зелено-голубых, серо-голубых и белых.

При необходимости достичь эффекта зрительного уменьше­ ния помещения в оформлении используют теплые, «выступаю­

достигают применением теплых вспомогательных цветов («вы­ ступающих») для окраски торцовых стен и холодных («отступа­ ющих») — для боковых.

Если по характеру работы требуется постоянная сосредо­ точенность, напряжение зрения, плоскости, находящиеся в поле зрения, рекомендуется окрашивать в холодные оптимальные цвета и ахроматические светлые и средней светлоты.

В отделке оборудования зоны отдыха желательно примене­ ние материалов более интенсивных цветов (дополнительных), что создает возможность зрительной разрядки.

Окрашенные поверхности должны быть матовыми, без рез­ ких цветовых контрастов.

Потолок окрашивается в оптимальные слабонасыщенные цвета с высокой отражательной способностью: белый, слоновой

22

кости, светло-голубой, светло-зеленый. В высоких помещениях потолок отличают цветом от цвета стен. В низких помещениях рекомендуется окраска потолков в цвета, близкие по тону к цвету стен, или в цвет стен.

Светильники по возможности прячут в углубления потолка, стремясь использовать отраженный рассеянный свет. С их по­ мощью нередко решается композиция потолка. В случае под­ весных светильников их снабжают колпаками, рассеиваю­ щими свет и защищающими глаза от прямого попадания света, при этом стремятся извлечь максимум декоративного эффекта.

для сохранения цветовой композиции двери окрашивают в цвет стен.

Наличники, как правило, окрашивают в цвет дверей; окон­ ные переплеты и откосы внутри помещений — в белый цвет.

Полы операторских (диспетчерских) помещений рекомен­ дуется настилать материалами светлого цвета, так как они яв­ ляются рефлектором, отражающим свет, что весьма суще­ ственно при напряженной зрительной работе. Полы рекомен­ дуется выполнять в одной цветовой гамме с цветом стен.

Мебель для работы должна быть удобной (соответствовать антропометрическим характеристикам человека) и гармонично вписываться в интерьер помещения.

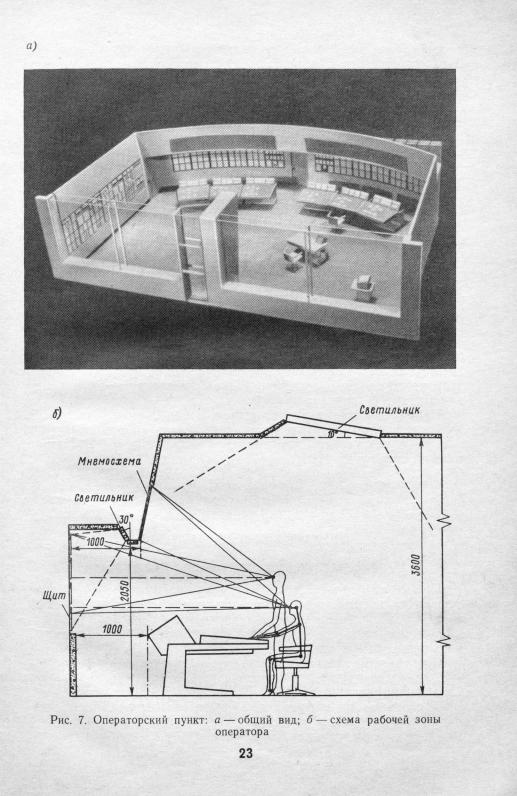

Пример интерьера операторского помещения дан на рис. 7. Художественно-конструкторская разработка оборудования и интерьера выполнена Ленинградским филиалом ВНИИТЭ для пункта управления ТЭЦ.

Глава вторая

ОБОРУДОВАНИЕ ПУНКТОВ ОПЕРАТИВНОГО УПРАВЛЕНИЯ

4. Классификация технических средств

При современных темпах производственных процессов осо­ бую актуальность приобретает оснащение пунктов оператив­ ного управления комплексом технических средств (КТС), по­ зволяющим получить своевременную и. достоверную информа­ цию, необходимую для управления производством.

Состав КТС зависит от характера производства и может быть определен на основе структурной схемы оперативного управления предприятием.

В соответствии с функциями, выполняемыми КТС, послед­ ние можно разбить на следующие подсистемы:

сбора и формирования информации;

24

передачи информации; обработки и хранения информации;

выдачи и отображения информации; оперативно-диспетчерского управления и связи.

Взаимосвязь отдельных подсистем технических средств, раз­ мещаемых в ПОУ АСУ, представлена на рис. 8.

Рис. 8. Взаимосвязь подсистем технических средств АСУ

5. Средства сбора и формирования информации

Средства сбора и формирования информации предназна­ чены для получения первичной информации о состоянии объек­ та управления и преобразования этой информации в форму, воспринимаемую средствами хранения и обработки инфор­ мации.

Сбор и формирование информации осуществляется несколь­ кими методами:

1) автоматизированный сбор и формирование информации

сиспользованием промежуточного носителя;

2)автоматический сбор и формирование информации с по­ мощью устройств, обеспечивающих непосредственное считыва­ ние с первичного документа, или автоматический сбор инфор­ мации с различных датчиков, преобразующих технологические параметры (температуру, давление, уровень, массу и др.) в стандартный унифицированный сигнал (электрический, пнев­ матический, гидравлический).

Средства автоматизированного сбора и формирования ин­ формации можно в свою очередь условно разделить на две группы:

1. Автономные клавишные устройства, с помощью которых информация наносится на промежуточный носитель (перфо-

25

картуперфоленту, магнитную ленту), переносимый с опреде­

ленной периодичностью (смена, сутки) в пункт оперативного управления (ПОУ).

2. Устройства централизованного сбора и формирования информации, состоящие из периферийных пунктов, располо­ женных в производственных помещениях и предназначенных для ввода текущей информации, и центрального устройства для приема информации и вывода ее на носитель или ввода непосредственно в ЭВМ. Сбор информации может быть орга­ низован в реальном масштабе времени.

^Формирование информации с помощью клавишных уст­ ройств осуществляется одним из следующих способов:

информация формируется ручным способом на бланках-но­ сителях с последующим переносом переменной количественной части информации с документа на перфокарту (перфоленту, жетон) рядом с прйзначной частью информации (шифр изде­ лий, участков, маршрутов и др.). При этом постоянная приз­ нанная часть информации чаще всего наносится заранее на ма­ шинный носитель;

информация формируется на машинном носителе одновре­ менно с фиксацией ее на документе, рулонной бумаге или бу­ мажной ленте;

информация формируется на машинном носителе с одновре­ менной регистрацией на документе и осуществлением ряда вы­ числительных операций.

Автоматизированный метод сбора информации применяется: для ввода различного вида признанной информации; для ввода сведений о состоянии производства за определен­

ный срок или в настоящий момент (когда эти сведения нельзя получить автоматически);

в случае нерегламентированных по времени вводов различ­ ной производственной информации и т. д.

При автоматическом сборе информации с помощью различ­ ных датчиков в ряде случаев необходимо преобразовывать неунифицированный выходной сигнал датчиков в унифициро­ ванный или один унифицированный сигнал в другой.

Для этой цели используются различные преобразователи инфор­ мации.

Автоматический метод сбора информации применяется в сле­ дующих случаях:

при необходимости получения информации о количестве из­

готовленных изделий или работы оборудования в короткие про­ межутки времени;

в случае высокой частоты производства продукции (когда человек не в состоянии производить счет непосредственно в про­ цессе производства);

вслучае автоматизированного производства продукции;

вслучае изготовления больших партий продукции и т. д.

26

Ниже приводится краткое описание некоторых устройств ре­ гистрации на носителях, а в табл. 4 — технические характери­ стики устройств сбора информации на носителях.

Устройство регистрации информации УРИ-2М предназначено для фик­ сации первичной производственной информации на перфоленте с одновремен­ ным получением печатной копии сообщения на бумажном бланке с по­ мощью клавиатуры.

Устройство имеет счетчик, который позволяет производить первичную пе­

Может применяться в качестве регистратора производства для механи­ зации сбора информации в цехах с мелкосерийным и индивидуальным ти­ пами производства, на складах материалов, полуфабрикатов, комплектую­ щих изделий и инструмента.

Устройство регистрации информации УРИМ предназначено для фиксации первичной производственной информации на перфоленте с одновременным по­ лучением печатной копии сообщения на бланке и выполнением операций сложения и вычитания.

В отличие от УРИ-2М данное устройство имеет дополнительно блок счи­ тывания с 80-колонной перфокарты с записью на перфоленту.

Вычислительная алфавитная (фактурная) машина ВА-345П предназна­ чена для ввода информации с помощью алфавитно-цифровой клавиатуры. Машина печатает на бумажном бланке полный текст (6 экз.) с одновремен­ ным выводом информации на перфоленту.

Машина имеет три счетчика и производит сложение, вычитание, умноже­ ние, вычисление процентов, а также печатает полный текст.

Всостав полного комплекта входят машина, выпрямитель и ленточный перфоратор.

Предназначена для механизации бухгалтерских операций, а также для оформления счетов-фактур, накладных, смет и др.

Система сбора информации «Донец-1» относится к устройствам центра­ лизованного сбора информации и предназначена для сбора и регистрации алфавитно-цифровой информации с 80-колонной дуаль-карты, перфожетона и клавиатуры.

Всостав системы «Донец-1» входят следующие устройства: центральный полукомплект (ЦУ) и периферийные информационно-вводные аппараты (ПУ) ИВА-1М (от 1 до 16).

Центральный полукомплект включает в себя: устройство управления (УУ), две автоматические печатающие машинки АПМ-ЗМ, ленточный перфо­ ратор ПЛ-80 и автономное устройство распечатки перфокарт (УРП):

В составе ИВА-1М имеются следующие функциональные блоки: считыва­ ния информации с перфокарты, два считывателя с перфожетонов, блок счи­ тывания с клавиатуры, блок линейных усилителей, блок питания. Макси­ мальное удаление ИВА-1М от ЦУ 2 км.

Периферийное устройство ввода информации ИВА-1М выполняет следую­ щее: считывает алфавитно-цифровую информацию с 80или 45-колонных перфокарт, считывает информацию с полноклавишной цифровой восьмираз­ рядной клавиатуры, считывает информацию с перфорируемых жетонов, фор­ мирует служебные признаки при считывании информации с клавиатуры и блока условно-постоянных слов, передает считываемую старт-стопным спосо­ бом информацию в устройство управления (по сигналу «опрос», передавае­ мому из УУ).

27

(строк/ч)

Центральный полукомплект выполняет следующие функции: осуществи ляет циклический опрос ИВА-1М, принимает информацию с ИВА-1М в за­ висимости от признаков, содержащихся в информации, выводит ее на соот­ ветствующие регистрирующие устройства (представление информации на пе­ чатном бланке и перфоленте), осуществляет контроль принимаемой инфор­ мации и сигнализацию о наличии ошибок. ИВА-1М подключаются к ЦУ кабельной линией связи.

Блок-схема системы «Донец-1» приведена на рис. 9.

Работа системы сбора данных должна быть организована следующим образом.

Периферийные аппараты ПУ распределены в цехах (участках) предприя­ тия. Каждый аппарат должен быть снабжен комплектом носителей постоян­ ных признаков (перфокарты, жетоны). Оператор (диспетчер) производит на­

бор данных на клавиатуре, закладывает носители постоянных признаков в устройство.

Рис. 9. Блок-схема системы «Донец-1»

Далее дается команда на передачу данных и выдачу необходимых уп­ равляющих кодов. ЦУ при опросе ПУ на выходе получает перфоленту и пе­ чатный документ. Полученная перфолента вводится диспетчером в ЭВМ.

Программа обработки информации, полученной ЦУ, должна включать в себя сортировку и упорядочение данных с целью облегчения последующих расчетов.

Устройство распечатки перфокарт предназначено для автоматического считывания информации с пакета перфокарт и печати считанной информации на бланке в виде ведомости.

Передача информации осуществляется через блок линейных усилителей по параллельным кодовым шинам, общим для всех аппаратов ИВА-1М; служебные сигналы передаются по индивидуальным для каждого аппарата шинам.

Считывание информации производится в старт-стопном режиме по сиг­ налу «опрос», поступающему из ЦУ. Предусмотрена блокировка, запрещаю­ щая считывание информации, если один из блоков не готов к выдаче.

Ввод информации из ИВА-1М начинается после закладки в аппарат носителя информации и нажатия кнопки считывания. Прерывание осуществ­ ляется кнопкой «стоп».

Аппаратура сбора информации Р-901, Р-902 предназначена для центра­ лизованного сбора и ввода первичных данных и накопления их на перфо­ ленте, используется в вычислительном комплексе «Рута-110» и состоит из периферийного устройства набора данных Р-901 и устройства регистрации Р-902.
