Экзаменационный билет №9
-
Проектирование технологий зданий и сооружений. Назначение и содержание ПОС, ППР, технологических карт.
-
Возведение объемно-блочных зданий. Конструктивно-технологические решения и особенности производства работ.
-
Индустриальные технологии устройства стыков при возведении каркасных зданий. Контроль точности производства работ.
1. Проектирование технологий возведения зданий и сооружений: ППР, технологические карты, технологические схемы, контроль качества работ.
Технологическое проектирование предназначено для разработки оптимальных технологических решений выполнения строительных работ. Цель – выбор технологии и организации работ, которые позволят осуществить возведение объекта в требуемые сроки, при надлежащем качестве и при снижении себестоимости работ.
Технологическое проектирование строительства включает в себя:
-
Проект организации строительства (ПОС) – документ, определяющий объемы, сроки строительства, потребность в ресурсах и общую технологию строительных работ. ПОС разрабатывает строительная организация.
-
Проект производства работ (ППР) – документ, разрабатываемый для реализации проекта и отвечающий за качество, сроки и безопасность. ППР разрабатывает подрядная организация.
-
Техкарта – документ, разрабатываемый для выполнения технологических процессов
-
Технологические схемы проектируют для рабочих в целях разъяснения оптимального выполнения отдельных операций.
Контроль качества работ осуществляют визуально, измерением линейных размеров, механический (разрушающий) метод (дает возможность установить прочностные, влажностные, деформативные и др. характеристики конструкций материалов. Для этого отбирают на различных стадиях производства работ образцы и испытывают в лаборатории), физический (неразрушающий) метод (проводят для определения основных характеристик физико-механических свойств материалов конструкций. Проводится импульсным способом (замер затуханий собственных колебаний) и радиационным (просвечивание гамма-лучами материала)).
2. Технологии объемно-блочного домостроения. Конструктивные схемы зданий из объемных блоков.
Объемный элемент – готовый строительный блок с выполненной отделкой или полностью подготовленный под отделку.
Перенос основных технологических процессов в заводские условия повышает уровень индустриализации в 2 раза по сравнению с крупнопанельным домостроением.
Объемные элементы можно подразделить на несколько групп:
-
Блок-квартиры
-
Блок-комнаты, включая блок-кухни и лестничные клетки
-
Объемные элементы – санитарно-технические кабины, лифтовые шахты.
Здания из объемных блоков возводят по трем конструктивным схемам: блочной, блочно-панельной и каркасно-блочной.
При возведении зданий по блочной схеме на строительной площадке выполняется лишь монтаж блоков, соединение трубопроводов и заделка стыков.
Блочно-панельная схема зданий предусматривает сочетание несущих объемных блоков, монтируемых на различных расстояниях друг от друга, и плоских панелей перекрытий и стен, замыкающих свободные пространства между блоками. Благодаря этому создается возможность осуществления в жилых домах принципа свободной планировки квартир.
Каркасно-блочная схема базируется на комбинированном использовании несущих конструкций каркасов, в пространстве которых размещают объемные блоки. При том каркас воспринимает все действующие нагрузки и передает их на фундамент, а блоки выполняют роль полностью готовой пространственной ячейки здания.

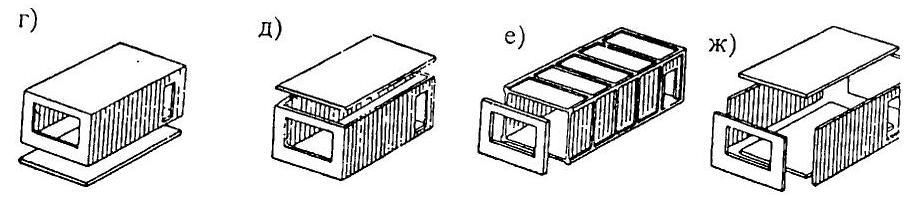

Конструктивно-технологические типы блоков:
г – «колпак», д – «стакан», е – «лежащий стакан», ж – из сборных плоских элементов
