равномерный накат валиком на форме, легко переходить с формы на бумагу.

Чтобы уменьшить липкостыкраски, в нее добавляют пасту (10-8, 10-9) или слабую олифу, а также разбавитель; для повышения лип­ кости-— высоковязкий алкид (олифа 6005, синрезат Д-1600 или Д-4100). Ускоряет высыхание краски сиккатив. Однако при боль­ шом количестве сиккатива слой краски на оттиске становится глян­ цевым и следующая краска ложится на него с трудом. Желтые крас­ ки хорошо сохнут и без сиккатива.

Во избежание перетаскивания необходимо, чтобы первые краски до печатания последующих подсохли. При пользовании слабо про­ клеенной бумагой и липкой краской последняя будет отщипывать волокна от бумаги. Для мелованных и слабо проклеенных бумаг лучше применять краску мягкой консистенции. Мягкую краску при

надобности можно

сгустить, добавив

в нее новую порцию краски

или введя крепкую олифу. Чтобы

интенсивность краски при

этом не изменилась, вместе с олифой

добавляют и новую порцию

краски.





Для снижения

вязкости краски (пленкообразующей) пользуют­

ся льняной слабо-слабой олифой. Если же краску готовят для печа­ ти фонов, то ее вязкость снижают введением вареного масла. Следует также учитывать и порядок наложения отдельных красок

по их кроющей способности. Первыми

наносят кроющие краски и

на них уже прозрачные.



При изготовлении репродукций с

применением триад красок,

как правило, печатание начинают не с желтой, а чаще всего с го­ лубой краски. Это объясняется тем, что, во-первых, современные желтые краски изготовляются достаточно прозрачными; во-вторых, частичное желтое изображение площади печатающих элементов бывает больше остальных, а поэтому, если начать печатать желтой краской, то последующие краски будут хуже закрепляться на по­ верхности оттиска; в-третьих, количество желтой краски регулиро­ вать труднее и ошибки могут сказаться на качестве совмещенного оттиска. В связи с этим желтую краску печатают либо сразу после голубой, либо последней.

При наложении красок необходимо учитывать и их последова­ тельность при печатании тиража. Так, если печатать будут на двух­ красочной машине, то всегда нужно печатать пробу попарно: од­ ну светлую, другую темную краску. Если печатать пурпурную и желтую, а затем голубую и черную (темная пара красок), то это затруднит смывку красочных секций машины. Но это в том случае, если при печатании тиража не спаривают машины, т. е. не выделя­ ют машину специально для печатания оттиска первой парой кра­ сок (при первом прогоне) и машину для печатания второй парой красок (при втором прогоне), а оба прогона производят на одной и той же двухкрасочной машине.

Печатая пробу, пробист оставляет, кроме цветных шкал с ука­ занием номера краски, еще и парные шкалы: первая шкала в две краски: вторая в четыре краски; третья в шесть красок и т. д. Это

312

необходимо для контроля печатания парных оттисков на двухкра­ сочных машинах.

При печати на однокрасочной машине оставляют оттиски из совмещенных непарных красок, т. е. в три и в пять красок. Когда печатают не цельными, а составными красками, то нужно указы­ вать не только номера красок, из которых составлен данный цве­ товой тон, но и их соотношение. На шкалах должны быть и сведе­ ния о добавках, которыми пользовался печатник при составлении красок. Помимо цветных шкал, с каждой формы должны быть сде­ ланы по два оттиска черной краской. Один оттиск хранят вместе с цветными оттисками, а другой передают на участок изготовления машинных форм для контроля.

Число пробных оттисков, предназначенных для утверждения в издательстве, указывает производственный отдел в технологичес­ кой карте. Обычно их печатают не менее чем в шести экземплярах. По пробным оттискам (шкалам и плашкам на них) составляют цветовой тон красок для печатания тиража, ориентируются в по­ следовательности наложения красок и контролируют качество по­ лучаемых тиражных оттисков.

Требования к бумаге

Бумага, применяемая для многокрасочной печати, должна быть хорошо акклиматизирована. Пробу, как правило, печатают только на тиражной бумаге. Она должна быть ровно нарезана, без косины, с направлением волокон по ходу вращения передаточного цилинд­ ра станка.

Существенный показатель качества бумаги—степень ее про­ клейки. Сильно проклеенная бумага слабо впитывает краску и отмарывается. Слабо проклеенная, наоборот, сильно впитывает крас­ ку, и оттиски на ней получаются вялыми.

Передача краски на бумагу через эластичную передаточную ре­ зину позволяет употреблять не только глазированную, но и мато­ вую бумагу, а в некоторых случаях даже шероховатую.

Характер поверхности бумаги должен соответствовать характе­ ру печатаемого изображения.

При рассматривании бумаги на просвет она должна иметь рав­ номерную плотность, иначе она будет впитывать влагу и краску не­ равномерно и на оттиске получится неспокойный характер изобра­ жения.

При воспроизведении высокохудожественных оригиналов типа музейных картин, особенно выполненных маслом, нужна особо гладкая бумага.

В связи с тем что офсетным способом нельзя печатать на обыч­ ной мелованной бумаге (используемой в высокой печати) из-за не­ достаточной прочности поверхностного слоя, а также повышенного эмульгирования воды в краске, наша промышленность вырабатыва­

ет

специальную

мелованную

бумагу

в

соответствии

с

ГОСТ 9363—60. Для

печатания

на ней заводы

полиграфических

313

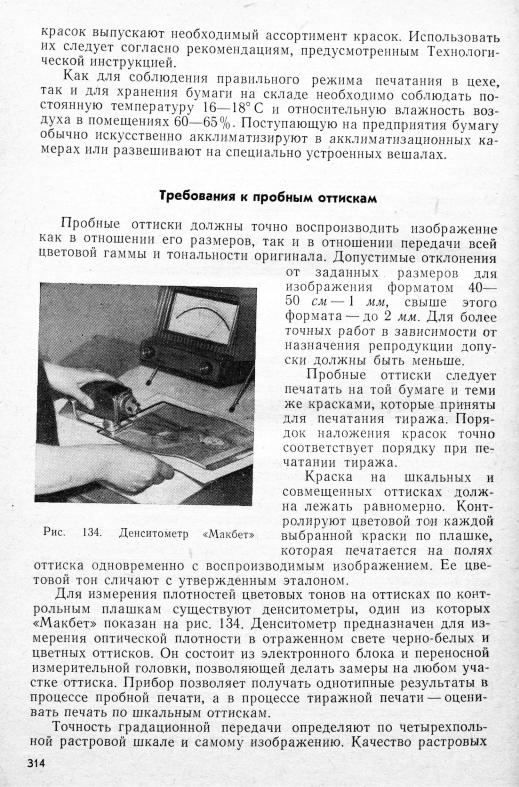

точек и их графическую точность проверяют при помощи лупы, сравнивая их с такими же точками на оригинальной форме.

На пробных оттисках отдельные составные краски должны точ­ но совпадать друг с другом по меткам-крестам и по контурам ри­ сунка в пределах допуска. Контроль ведут при помощи линейки и лупы по меткам-крестам и изображению.

Черные, цветные и совмещенные оттиски комплектуют и сшива­ ют в тетрадь в том же порядке, как проводилось их печатание. Тет­ радь подписывает печатник-пробист с указанием даты изготовле­ ния пробных оттисков, а также мастер или технолог цеха, приняв­ шие работу.

§ 61. ИЗГОТОВЛЕНИЕ МАШИННЫХ ФОРМ «ПЕРЕБРОСКОЙ»

Офсетный станок можно использовать и для изготовления ма­ шинных форм на металлических пластинах (на цинке или алюми­ нии) «переброской». Оттиск с оригинальной формы делают не на бумаге, а на поверхности металлической пластины.

Порядок изготовления машинной формы путем «переброски» та­ ков: обратную сторону оригинальной формы и поверхность первого талера тщательно протирают для удаления влаги и грязи. После этого оригинальную форму устанавливают и закрепляют на первом

талере и по

ней под давлением

прокатывают передаточный ци­

линдр.







Затем оригинальную форму перекатывают

переводной краской,

а на второй

талер под клапаны

кладут лист

бумаги (макулатуру)

и печатают на него с оригинальной формы приладочный оттиск. По оттиску проводят линии, соответствующие приладочным меткам; продолжение этих линий переносят на талер. Кроме того, отмеча­ ют середину.

На чистой пластине также отмечают середину и расстояние на «клапан» и устанавливают ее на втором талере по приладочному листу. После этого снова накатывают переводной краской ориги­ нальную форму и перетискивают («перебрасывают») изображение на чистую пластину. Пластины с «переброшенным» изображением покрывают тонким слоем защитного полимера и перекатывают. За­ тем перекатанную форму просматривают, исправляют и обрабатыват гидрофилизующим раствором, промывают, покрывают тонким слоем раствора полимера (декстрин, крахмал, КМЦ) и высушива­ ют, т. е. обрабатывают так же, как это делается при обычном изго­ товлении офсетных форм.

Машинные формы «переброской» можно изготовлять не только на металлических пластинах, но и на бумаге с гидрофильным по­ крытием, металлизированных пластинах винипроза и других мате­ риалах. После нанесения изображения поверхность пластины обра­ батывают соответственно применяемому в качестве основы формы материалу.

315

§62. ДЕФЕКТЫ, ВОЗНИКАЮЩИЕ ПРИ РАБОТЕ НА ОФСЕТНОМ СТАНКЕ,

ИИХ УСТРАНЕНИЕ

Основные недостатки, возникающие при печатании пробных от­ тисков и при изготовлении печатных форм способом «переброски» на офсетном станке, следующие: изображение на оттиске равно­ мерно слабое — серое или чрезмерно насыщенное; изображение от­ печатано на отдельных участках оттиска неравномерно; оттиск со сдвоенным рисунком; толщина слоя краски на отдельных углах от­ тиска меньше, чем на других.

Если

отпечатанный

оттиск получится

равномерно слабым —• се­

рым или

же чрезмерно

сильным, как

говорят, «задавленным», то

это значит, что второй талер в первом случае установлен ниже пер­

вого, формного талера, а-во втором

случае — выше. Необходимо

высоту

талеров отрегулировать

при

помощи

маховичков

(см.

рис. 132).









Если

изображение отпечатано

неравномерно,

т. е. имеются

от­

дельные

непропечатанные или «задавленные» участки, то прежде

всего следует проверить равномерность толщины пластины на этих участках, затем посмотреть, нет ли неисправностей на резиновом полотне или кирзе. Неровности на резиновом полотне можно испра­

вить, наклеив

бумагу на места углублений с обратной его стороны,

а утолщенные

места — сошлифовать. Если таким путем недостаток

неустраним, то резиновое полотно или кирзу необходимо заменить. Сдвоенный рисунок на оттиске чаще всего получается из-за сла­ бого натяжения резинового полотна. Необходимо его подтянуть. Ес­ ли оригинальная форма прилегает к поверхности талера неплотно,,

то это тоже может

быть причиной получения сдвоенного рисунка.

При печатании

многокрасочных

работ

сдвоенный рисунок

мо­

жет получиться из-за неправильных

условий, акклиматизации

бу­

маги

или оттисков

или из-за различной

толщины форм. Поэтому

при

изготовлении

форм, предназначенных для красочных работ,

толщина формного материала для всех красок данной репродукции должна быть одинаковой.

Из-за перекоса талеров толщина слоя краски на одних углах от­ тиска может быть меньшей, чем на других его углах; могут быть ис­ кажены и линейные размеры изображения. Устраняют этот недоста­ ток регулировкой талеров соответствующими винтами. При этом не­ обходимо проверить и упругость их пружин.

§ 63. ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА, УХОД ЗА ОБОРУДОВАНИЕМ. ТЕХНИКА БЕЗОПАСНОСТИ В ОТДЕЛЕНИИ ПРОБНОЙ ПЕЧАТИ

Под пробопечатное отделение должно быть отведено светлое по­ мещение, окрашенное в белый цвет. Пол в помещении может быть ксилолитовый или деревянный.

Лучшие климатические условия в отделении пробной печати — температура 18—20° С и относительная влажность воздуха 55— 65%.

316

На каждом рабочем месте устанавливают офсетный станок, два рабочих стола, на стене навешивают шкаф-пирамиду для хранения накатных валиков. Доступ к станку должен быть свободным со всех сторон. Станок ставят так, чтобы естественный свет падал на тале­ ры с левой стороны. Если его устанавливают перпендикулярно оконному проему в стене, то передаточный цилиндр в исходном по­ ложении должен быть обращен в сторону от этой стены.

На всех рабочих местах, помимо общего, должно быть еще мест­ ное освещение лампами дневного света. Обычные лампы накалива­ ния не годятся, так как искажают цветовые тона репродукции.

Литографские камни для раскатывания краски, посуда с рабо­ чими растворами, шпатель, нож и другой подсобный инструмент на­ ходятся на одном рабочем столе; бумага и оттиски — на другом. В первом столе должен быть шкаф для хранения материалов, во втором — стеллажи для оттисков и бумаги.

Для общего пользования в отделении следует иметь стеллаж для хранения форм, шкаф для хранения оригиналов и раковину-мойку с холодной и горячей водой.

Рабочее место печатника должно всегда содержаться в чистоте. Плиты для краски следует периодически вычищать шпателем, про­ тирать тряпкой со скипидаром и вышлифовывать пемзой.

Для раскатывания краски используют три плиты: одну для жел­ той и пурпурной, вторую для голубой и серой, третью для черной краски. Аналогичное требование предъявляют и к накатным вали­ кам. После окончания работы пробист обязан удалить краску с кра­ сочных плит и валиков, а также смыть краску с резинового полотна цилиндра и припудрить его тальком.

Краску с резины смывают чистым первосортным бензином, ко­ торый при обычной температуре испаряется целиком, или смесью денатурата и керосина в соотношении 1 :3. Используют еще уайтспирит (бензин-растворитель, применяемый в лакокрасочной про­ мышленности).

Все горючие материалы должны находиться в специальном же­ лезном шкафу под замком, а промасленные тряпки — в железном ящике.

Чтобы станок всегда работал безотказно, необходимо особое внимание уделять его смазке. Редуктор, например, смазывают раз в месяц цилиндровым маслом, а подшипники цилиндра — раз в де­ каду техническим вазелином. Перед началом каждой смены сма­ зывают машинным маслом все зубчатые соединения с направляю­ щими рейками, ролики каретки, рычаги пресса, параллели, клапа­

ны и рычаги

педали.





Необходимо применять совершенно

чистые

смазочные масла,

без примесей

твердых частиц, которые

могут

вызвать порчу тру­

щихся поверхностей отдельных деталей механизмов. Перед смаз­ кой все трущиеся части станка следует тщательно очистить от пыли и грязи. Пользоваться наждачной бумагой нельзя, так как от нее на трущихся поверхностях образуются царапины.

317

В особой чистоте нужно содержать зубчатые сцепления, так как грязь чаще всего набивается в них. Подшипники (простые) очища­ ют от грязи и старой смазки керосином; его наливают до тех пор, пока он не будет вытекать чистым. После этого подшипники через отверстия, предназначенные для смазки, заполняют смазочным маслом.

На крупных предприятиях следует пользоваться печатно-офсет- ными станками типа 5ТО. Причем работу нужно организовать так, чтобы можно было для каждой группы красок: желтых, пурпурных и голубых — выделить специальный станок. Это значительно повы­ сит производительность труда пробистов.

Для смывания красочного аппарата станка пользуются специ­ альным смывочным устройством. Дукторный валик, нож и сам кра­ сочный ящик очищают вручную.

Работая на станке, следует соблюдать осторожность. Перед пу­ ском нужно проверить, все ли убрано с талеров и зубчатых реек и достаточно ли хорошо натянута резиновая покрышка на цилиндре. Обязательно проверять и форму, нет ли на ней рваных, острых кра­ ев и заусенцев, которые могут привести к травме. Если есть, их нужно зачистить напильником. Края форм, лежащих в пирамиде, не должны выступать.

ГЛАВА 9

ОСОБЫЕ СПОСОБЫ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ФОРМ

§ 64. ОФСЕТНЫЕ ФОРМЫ ДЛЯ ПЕЧАТАНИЯ БЕЗ УВЛАЖНЕНИЯ

При всех положительных качествах плоской печати необходи­ мость периодического увлажнения формы — весьма существенный недостаток. Постоянная забота о том, чтобы пробельные участки формы были достаточно гидрофильными как в процессе изготовле­ ния формы, так и при ее использовании во время печатания тира­ жа, усложняет и затрудняет технологию репродуцирования ориги­ налов.

Для способа плоской печати пригодны не все сорта бумаги и не все краски. Деформация влажной бумаги приводит к искажению линейных размеров изображения; влага — к эмульгированию крас­ ки, чрезмерность которой не только осложняет печатание тиража из-за «тенения» формы, но и ухудшает качество оттисков, делая их менее насыщенными. Краска, налипая на накатные валики увлаж­ няющего аппарата, затрудняет передачу влаги на поверхность фор­ мы. Для их очистки машину приходится останавливать, и тем са­ мым коэффициент ее использования снижается. Кроме того, нали­ чие увлажняющего аппарата усложняет конструкцию печатной машины, а вместе с тем и ее обслуживание.

Все это заставляет ученых работать над тем, чтобы, сохранив офсетный принцип печати, исключить необходимость увлажнения формы. Одни пытаются решить этот вопрос при помощи специаль­ ной обработки пробельных участков или применения в качестве про­ бельных элементов полимеров, не смачивающихся печатной крас­ кой, например силиконового каучука с очень низкой поверхностной энергией (используется при способе печати «Драйография»). Дру­ гие пошли по пути исключения увлажнения печатных форм во вре­ мя печати за счет ввода в состав самой краски гигроскопических веществ. Во время печатания эти вещества попадают на пробельные участки формы, поглощают из окружающего воздуха влагу и тем самым создают условия для отталкивания пробельными участками печатной краски. Хотя необходимость иметь в машине увлажняю­ щий аппарат исключается, сам процесс все же происходит с увлаж­ нением пробельных участков формы.

Этот способ не имеет распространения, так как не обеспечивает постоянного режима печатания, который зависит от (влажности и температуры воздуха, характера поверхности формы, скорости пе­ чатания.

319

Более

всего заслуживает внимания так называемый в ы с о к и й

о ф с е т .

Печатная форма высокого офсета имеет рельефные печа­

тающие и углубленные пробельные элементы, как и у цинкографского клише. Она может изготовляться всеми существующими спо­ собами производства клише для высокой печати: однопроцессным (эмульсионным), обычным химическим, электрохимическим травле­ нием материала формы, а также с применением фотополимерных светочувствительных слоев и при помощи электрогравировальных автоматов как на металлических, так и на пластмассовых пласти­ нах 1 .

Сочетание однопроцессного травления клише с набором текста при помощи фотонаборных машин открывает дорогу для более опе­ ративного, более качественного и более экономичного изготовления многих видов изданий, в том числе и газет, способом офсетной пе­ чати с применением форм, имеющих рельефные печатающие элемен­ ты. Такие формы позволяют значительно увеличить скорости печат­ ных машин.

Вопрос акклиматизации бумаги не имеет при этом большого зна­ чения, печатать можно и на более дешевых сортах бумаги. В этом случае можно изготавливать составные формы с последующим их монтированием на общую основу (подложку). Вопрос об эмульги­ ровании краски совершенно отпадает.

§ 65. ФОТОТИПИЯ

Фототипия — способ печати, основанный на свойстве желатина с бихроматом калия или аммония в зависимости от степени дубления под действием света различно набухать. При этом сильно задубленные участки практически не набухают и хорошо принимают жирную краску, а незадубленные настолько разбухают и смачиваются во­ дой, что жирная краска к ним не пристает.

Изготовляют фототипные формы фотомеханическим способом — прямой копировкой изображения с негатива.

Как известно, на полутоновом негативе изображение состоит из оптически прозрачных и непрозрачных участков и множества полу­ тоновых переходов. В связи с этим при экспонировании и количест­ во света, прошедшего через эти участки на хромированный слой желатина, будет неодинаковым. Таким образом, на форме для фототипной печати желатин на более задубленных участках набухает меньше, чем на участках, менее задубленных. Это в свою очередь создает условия для различной смачиваемости отдельных участков формы, а следовательно, и для различного восприятия ими жирной краски.

1 Г е о д а к о в А. И. Производство клише. М., «Книга», 1972.

320

Формы для фототипной печати изготовляют на стеклянной мати­ рованной основе (зеркальных стеклах толщиной 7—10 мм). Для лучшего сцепления хромированного желатина с поверхностью стек­ ла на него наносят подслой, состоящий из водного раствора жидко­ го стекла, желатина и хромовых квасцов.

На подготовленную рабочую поверхность стекла, установленно­ го в строго горизонтальном положении, наливают раствор хромиро­ ванного желатина, его разравнивают, дают остыть и сушат в су­

шильном шкафу при температуре

60—65° С в течение

1 ч, а затем

2 ч при температуре 30—40° С. Высушенную пластину

рекомендует­

ся использовать для копирования

через сутки.



Копию после экспонирования проявляют в воде. Тщательной промывкой удаляют из слоя непрореагировавшую часть бихромата, тем самым фотохимическая реакция прекращается.

Полученную копию высушивают и перед печатью (примерно че­ рез сутки) обрабатывают в течение 40—60 мин увлажняющим рас­ твором из глицерина и воды, а затем подвергают химическому дуб­ лению, например водным раствором формалина с глицерином. Пе­ ред дублением печатную форму покрывают краской.

В результате такой обработки поверхность формы становится зернистой, состоящей из своеобразных рельефных частичек в виде мельчайших складок.

Явление образования подобной структуры, наблюдаемое и на эмульсионных желатиновых фотослоях, особенно заметное при не­ соблюдении температурного режима обработки экспонированных фотопленок, называют р е т и к у л я ц и е й .

Размер и глубина складок на форме различны, поэтому изобра­ жение формируется из печатающих элементов, передающих на за­ печатываемую поверхность в тенях краску; и по площади, и по тол­ щине слоя больше, чем в полутонах и тем более в светах. Следова­ тельно, оттиск с полутоновым изображением, полученный фототипным способом, отличается от обычного офсетного не только тем, что он безрастровый, но и тем, что имеет различную толщину слоя краски по площади изображения, как на оттисках, изготовленных способом глубокой печати.

В связи с тем что в фототипии образование печатающих и непе­ чатающих элементов основано на избирательном смачивании жиро­ содержащих веществ и воды, ее относят к одному из видов плоской печати.

Фототипией достигается максимальная точность воспроизведе­ ния самых сложных видов репродукций как однокрасочных, так и многокрасочных. Ни один из видов печати не может дать такого вы­ сокого качества.

На точность градационной передачи полутонового изображения способом литографской, офсетной или типографской печати боль­ шое влияние оказывает линиатура растра, применяемого при ре­ продуцировании, а для фототипии это не имеет никакого значения. Получающиеся зерна задубленного желатина (печатающие эле­ менты) намного мельче любой растровой сетки. На многокрасочных

321
