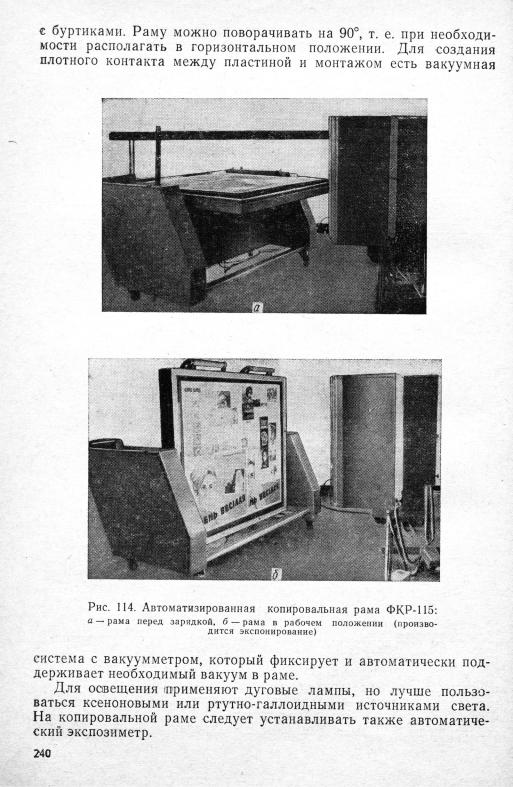

При работе на раме Ф К Р - П 5 (рис. 114) копировщик лишь укладывает, а потом вынимает монтаж и экспонированную пласти­ ну. Остальные операции автоматизированы.

Рама ФК.Р-П5, так же как и РКД-5, состоит из двух рам: ниж­ ней и верхней со стеклом. Механизм подъема стекла пневматиче­ ский. С правой стороны на боковой стенке остова находится пульт управления. После того как на нижнюю раму уложат монтаж и препарированную пластину, верхняя рама опускается, между ними создается необходимый вакуум; затем прижатые друг к другу ра­ мы поворачиваются на4 90° и устанавливаются перед осветителя­ ми, которые освещают через монтаж копировальный слой.

Экспозиция дозируется автоматически, и по истечении заданной величины осветители выключаются. Рама возвращается в горизон­ тальное положение, отключается вакуумная система и включается механизм подъема верхней рамы. Когда верхняя рама примет край­ нее поднятое положение, экспонированную пластину вынимают из установки.

Основные данные копировальных рам приведены в табл. 10.

Копировально-множительные машины

При репродуцировании многокрасочных обложек для журна­ лов, вклеек, вкладок, когда изображение несколько раз нужно ско­ пировать на одну и ту же пластину, пользуются копировально-мно­ жительными машинами.

Существует несколько видов копировально-множительных ма­ шин, но принцип их действия одинаков. Он основан на применении системы прямоугольных координат. Машина имеет две пары на­ правляющих: продольные / (рис. 115) и поперечные 2. По этим направляющим при помощи электропривода и системы передач можно перемещать нижнюю 3 и верхнюю 4 каретки машины в направлениях, указанных стрелками. На верхней каретке помеща­ ют съемную раму 5 с диапозитивом (негативом) 6.

241

тивом) — определяется двумя координатами: абсциссой (на прак­ тике ее называют продольной) и ординатой (поперечной).

Следовательно, для многократного копирования изображения на поверхность одной пластины нужно знать соответствующие этим местам цифровые значения положений рамы (ее координаты) по продольному и поперечному направлениям. По ним можно точно установить раму с диапозитивом или негативом (при помощи ме­

ханизмов передви­ жения) для первой, второй и последую­ щих копировок.

направляющих (продольные). По ним перемещается нижняя ка­ ретка. На нижней каретке укреплены поперечные направляющие (на рисунке не видно), по которым может передвигаться верхняя каретка. В верхнюю каретку (вставляют и закрепляют съемную раму с диапозитивом (негативом).

Для точной установки изображения на форме имеются специ­ альные размерные линейки и два индикатора (по одному в каждом направлении). Индикатор дает возможность контролировать точ­ ность установки до 0,01 мм. Он представляет собой коробку, в ко­ торой помещен циферблат со стрелкой. Стрелка соединена с зуб­ чатым колесиком, сцепленным в свою очередь с рейкой. При пере­ движении рамы колесико вращается и перемещает стрелку по циферблату.

Помимо съемной рамы, на которой монтируется диапозитив или негатив, в машине имеется и дополнительная рама, усиливающая прочность. Устанавливается она обычно поверх съемной. Рамы сравнительно тяжелы, поэтому транспортировку их из машины на монтажный стол и обратно следует механизировать.

242

линдров через сточный канал спускают обратно в резервуар. Затем устанавливают новое положение диапозитива (негатива) над пла­ стиной и снова при помощи гидропривода создается их контакт.

Копировально-множительная машина, показанная на рис. 116г имеет гидропривод.

Современные копировально-множительные машины совершен­ ствуют по линии их автоматизации. Так появился ряд моделей машин с программным управлением посредством перфокарт. В обя­ занность копировщика входит расчет монтажа (см. ниже), перфо­ рирование карты на перфораторе, укрепление диапозитива (нега­ тива) на каретке и укладка пластины с копировальным слоем на столе машины. После этого перфокарту с зашифрованной програм­ мой вставляют в специальное устройство управления машиной, на­ жимают кнопку и каретка по команде начинает перемещать диапо­ зитив (негатив) в заданные положения.

Перед каждым экспонированием создается контакт между диа­

Автоматизация процесса не только облегчает труд копировщи­ ка, поднимает производительность, но и значительно повышает точ­

фическая машина при воспроизведении этикеток, открыток и дру­ гих малоформатных изделий. При этом в ее осветительной установ­ ке делают дополнительное устройство, дающее возможность уменьшать силу света.

Габариты наиболее часто встречающихся копировально-множи­ тельных машин 3300X2100X1450 мм, вес 2900 кГ, размер пласти­ ны для копирования до 1200 X 1600 мм,.

Центрифуги

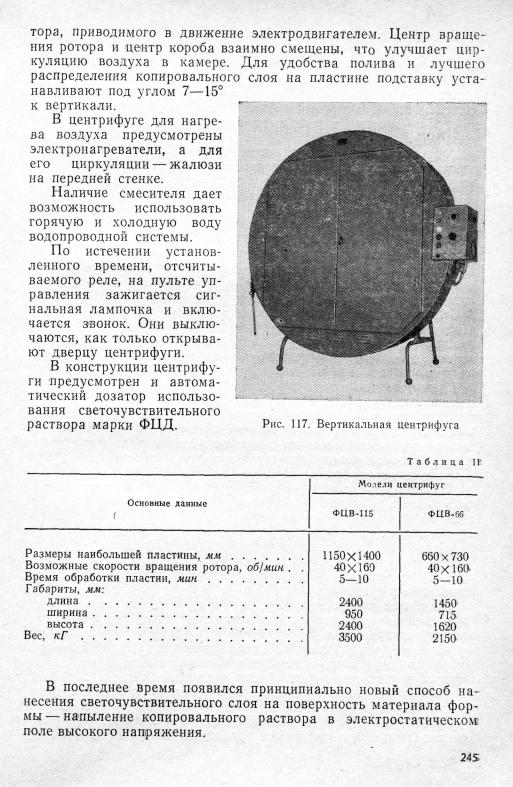

Для нанесения светочувствительного слоя на пластину чаще всего служат центрифуги, которые бывают горизонтальными и вертикальными.

укреплены шесть лучей с зажимами для крепления пластины. Ро­ тор монтируется на выходном валу фланцевого червячного редук-

244

Экспериментальная установка поточного типа разработана ВНИИОПИТом совместно с Одесским СКВ Полиграфмаша. Ее габариты 10 000x450x3000 мм. Вес 300 кГ.

Использование этой установки уже сейчас позволяет наносить светочувствительный слой на пластины (максимальный размер 1100X1260 мм) со скоростью более 20 штук в час. При этом толщи­ на слоя 3—10 мкм, допускаемая неравномерность по площади плас­ тины 20%.

Агрегатирование этой установки с линией электрохимического зернения пластин позволяет полностью автоматизировать процесс получения формной пластины с предварительно нанесенным свето­ чувствительным слоем,начиная от ее обработки.

§ 51. ИЗГОТОВЛЕНИЕ ФОРМ ПОЗИТИВНЫМ СПОСОБОМ КОПИРОВАНИЯ

Сущность способа позитивного копирования форм заключается в следующем: на подготовленную обычным путем зерненную по­ верхность пластины наносят светочувствительный слой и подсуши­ вают. Затем в копировальной раме пластину приводят в контакт с диапозитивом и освещают. Экспонированную пластину проявляют, чтобы удалить с нее незадубленный слой, а затем углубляют печа­ тающие элементы. В результате на пластине получается копия с негативным изображением.

В дальнейшем копию обрабатывают так, чтобы превратить не­ гативное изображение в позитивное. Для этого всю поверхность пластины покрывают тонким смоляным слоем (лаком), на который наносят слой копировальной краски. После этого задубленный по­ лимер вместе с нанесенными поверх него слоями лака и краски уда­ ляют. При этом тонкий слой лака и краски остается на углублен­ ных элементах изображения.

Наконец поверхность участков пластины, свободную от печатаю­ щих элементов, обрабатывают гидрофилизующим раствором, про­ мывают и покрывают слоем декстрина или другого защитного по­ лимера.

При составлении светочувствительного слоя для позитивного копирования в качестве полимера можно применять поливинило­ вый спирт, гуммиарабик, декстрин, желатин, камедь сибирской ли­ ственницы и др.

Наиболее распространен у нас способ изготовления форм с применением хромированного поливинилового спирта и камеди си­ бирской лиственницы.

Слой из хромированного поливинилового спирта имеет более вы­ сокую светочувствительность, чем хромированные слои, основан­ ные на других полимерах. Время копирования при освещенности

246

ния. Устойчив он и к изменениям влажности воздуха в цехе. Применение поливинилового спирта сокращает расходы на ма­

териалы, используемые для копировального процесса.

Изготовление форм с применением светочувствительного слоя на основе поливинилового спирта

Перед нанесением светочувствительного слоя пластины сенси­ билизируют.

Растворы для сенсибилизации

Тонкой струей кислоту осторожно вливают в воду.

Квасцы растворяют в воде и осторожно вливают азотную кис­ лоту.

Для светочувствительного слоя используют растворы следую­ щего состава:

При работе с цинковыми пластинами светочувствительный рас­ твор составляют по такому же рецепту с той лишь разницей, что аммония двухромовокислого вводят в раствор 15 г, т. е. несколько больше, что повышает чувствительность копировального раствора и дает возможность быстрее задубливать копировальный слой, ко­ торый из-за сравнительно крупного зерна наносится на поверхность цинковой пластины несколько толще, чем на поверхность алюми­ ниевой.

Пр и м е ч а н и я .

1.Если применяют поливиниловый спирт с исходной вязкостью поливинилацетата выше 12 спз то в копировальный раствор добавляют еще 30 мл ледяной уксусной кислоты.

2.Вместо спирта и некаля в раствор можно ввести либо спирт-ректификат, либо некаль, но в количестве, равном 40 мл.

Приготовляют раствор так. Если исходным материалом являет­ ся сухой поливиниловый спирт, то 70 г его тщательно размельча-

1 Пуаз — единица измерения вязкости. 1 п у а з = 1 г/см -сек. Сотая доля пуаза называется сантипуазом (спз).

247

ют и, освободив от комков, заливают 800 мл дистиллированной воды. На следующий день, после полного набухания, раствор по­ догревают при помощи водяной бани до 80° С и при непрерывном помешивании выдерживают 2—3 ч. Горячий раствор фильтруют, и после того как он остынет, в него вводят раствор двухромовокислого аммония и некаль.

Если некаль взят в количестве 10 мл/л, то в раствор добавляют еще 30 мл спирта-ректификата, разбавленного водой, тщательно перемешивают, фильтруют через вату и оставляют в закрытом от света месте на два дня. За день до употребления в раствор вводят уксусную кислоту, после этого он пригоден для копирования в те­ чение 3—4 дней.

Предприятие может получать поливиниловый спирт и в жидком виде. Чтобы знать, сколько нужно ввести в раствор жидкого спир­ та, в лаборатории выпаривают 10 мл жидкого спирта и, узнав чис­ тый вес сухого остатка в этом количестве (взвесив на аналитиче­ ских весах), умножают на 100 и определяют содержание его в 1000 мл. Обозначив вес сухого остатка через Р, определяют коли­ чество жидкого поливинилового спирта, которое может заменить в растворе 70 г сухого, по формуле

70

п = -р X Ю00 лм.

Жидкий поливиниловый спирт нагревают на водяной бане до 80° С при непрерывном помешивании и выдерживают при этой температуре 1,5—2 ч. В горячем виде фильтруют. Затем в поливи­ ниловый спирт, тщательно перемешивая, сначала вливают раствор двухромовокислого аммония, затем разбавленный водой спирт, не­ каль и некоторое количество воды — до общего объема 1000 мл и фильтруют. Уксусную кислоту вводят в раствор также за день до употребления.

Поливиниловый спирт из расчета 70 г/л можно применять в копировальном растворе лишь в том случае, если он марки 5/3 и отвечает ГОСТ 10779—69, т. е. когда вязкость исходного раствора поливинилацетата равна 7—12 спз. Однако в практике часто при­ ходится иметь дело с поливиниловым спиртом, имеющим исходную вязкость поливинилацетата более 12 спз. В этом случае необходи­ мо менять концентрацию и доводить содержание поливинилового спирта в растворе до 60—50 г/л.

Технологическая инструкция для определения концентрации по­ ливинилового спирта в растворе рекомендует построить график за­ висимости концентрации раствора от вязкости (рис. 118). Для этото из поступившего в производство поливинилового спирта состав­ ляют растворы разной концентрации, например 2, 3, 5, 7 и 10-про­ центный, и испытывают их на вязкость вискозиметром ВЗ-4 при температуре 20° С. Полученные значения вязкости в секундах от­ кладывают по оси ординат, а по оси абсцисс — концентрации поли­ винилового спирта в растворе.

-248

Копировальный раствор, в состав которого входит поливинило­ вый спирт с вязкостью 15—16 сек, пригоден для работы. На гра­ фике по значению ординаты находим величину абсциссы — концен­ трацию, также пригодную для изготовления раствора.

Раствор для дополнительного проявления копий на алюминиевых и цинковых пластинах

Ортофосфорную кислоту вводят в декстрин, перемешивают раствор и добавляют воду. После этого готовый раствор снова пе­ ремешивают.
