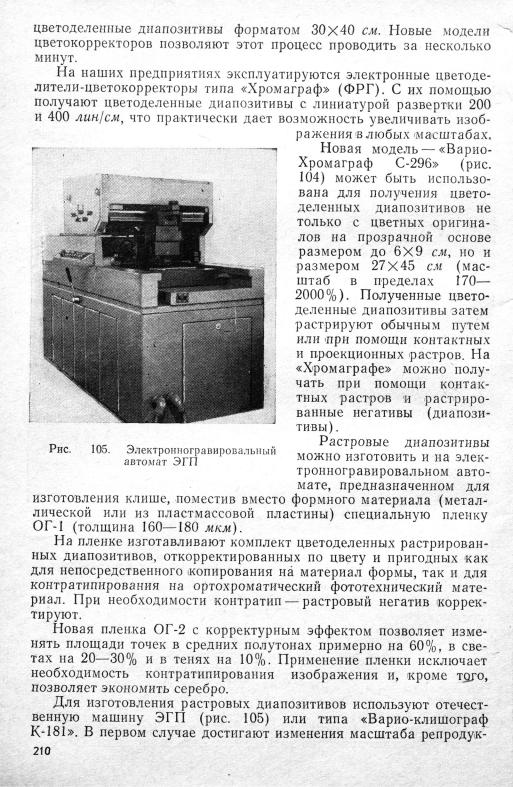

300X400 мм. На автоматах диапозитивы можно гравировать как на непрозрачной, так и на прозрачной основе.

§ 43. РУЧНАЯ РЕТУШЬ НЕГАТИВОВ И ДИАПОЗИТИВОВ

Чтобы получить полное сходство репродукции с оригиналом, по­ ка еще применяют ручную корректуру негативов (диапозитивов) — ретушь. Объем ручной ретуши зависит от технической вооруженно­ сти предприятия.

Ретушь производят химическим и механическим способами. Для химической ретуши используют ослабители с красной кровя­

ной солью, а механической — красители (в основном анилиновые), карандаши и скребковый инструмент.

Помимо градационных и цветоделительных недостатков, ретушь на негативах и диапозитивах устраняет и все технические дефекты.

Материалы и инструменты, применяемые для ретуши

Черный анилиновый краситель применяют в виде концентриро­ ванного раствора. Анилиновую краску приготовляют из кислотно­ го красителя, который используется в быту для окрашивания шер­ стяных тканей. Половину содержимого пакета разводят в стакане кипятка. Пользуясь водяной баней, раствор кипятят 10—15 мин, затем отстаивают в течение нескольких часов и фильтруют через гигроскопическую вату.

При разведении такая краска не всегда дает нейтральные серые полутона, поэтому в зависимости от полученного оттенка в нее до­ бавляют небольшие количества других красителей. Так, если проба имеет голубоватый оттенок, то в нее нужно добавить красный или оранжевый краситель; если краска дает серые тона с коричневым оттенком, то в нее нужно добавить немного зеленого красителя.

Черную краску для ретуши можно составить смешением раство­ ров цветных красителей: желтого, красного и синего.

Результат исправления краски проверяется на эмульсии фото­ пленки. Нужно добиться такого качества краски, чтобы при разве­ дении водой она давала на пленке нейтральные серые тона различ­ ной силы. После этого краску кипятят, дают ей отстояться и фильт­ руют.

Краска должна равномерно ложиться на желатиновый слой фо­ топленки и от времени не менять цвета. Готовый раствор хранят в

211

Пектиновый клей нужно смешать с сажей и прибавить 150 мл воды, затем перетереть и добавить воду и глицерин. Черная краска должна давать плотное покрытие, при высыхании не трескаться и не отставать от изображения во время копировки. Летом в силь­ ную жару содержание глицерина несколько увеличивают.

Кроме того, для выкрывания применяют коричневую краску, из­ готовленную на основе редоксайда (окись железа). Составляют ее по следующему рецепту:

Приготовляют эту краску следующим образом: все компоненты, кроме редоксайда, смешивают и получают так называемое связую­ щее. Его уже вместе с редоксайдом тщательно перетирают (10— 12 раз) краскотеркой. Причем следует смешивать с редоксайдом сразу не все связующее, а половину его и затем в общую массу до­ бавлять небольшими порциями.

Ослабители для химической ретуши составляют по следующим рецептам.

творы перед самым употреблением, так как смесь быстро портится.

212

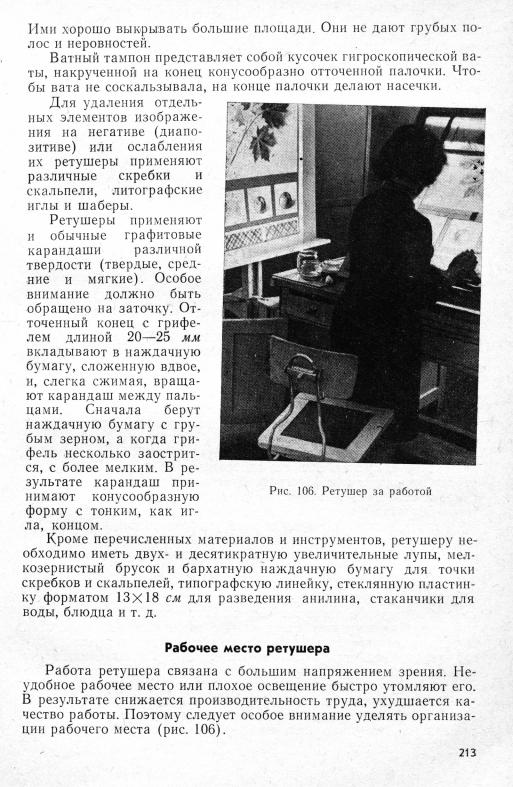

Ретушь производят на специальном ретушерном станке. Он мо­ жет быть изготовлен из составленных под углом трех рам на пет­ лях. В одну из рам вставлено матовое стекло, освещаемое отражен­ ным светом люминесцентных ламп или ламп накаливания. Чтобы не мешал посторонний свет, станок завешивают темной непрозрач­ ной тканью. Прямой искусственный свет, падающий на негатив, вреден для зрения и мешает работе, поэтому нужно пользоваться светом, отраженным от рефлектора. Свет не должен быть слишком ярким и слишком слабым.

Сидеть ретушер должен прямо, не сутулясь и не опираясь грудью о край стола. Стул должен быть со спинкой. Высоту стула нужно подгонять под рост каждого ретушера.

Расстояние от глаз работающего ретушера до негатива (диапо­ зитива) должно быть таким же, как и при чтении. Без надобности не следует пользоваться лупой. Репродуцируемый оригинал обычно располагают на специальной деревянной подставке-—мольберте.

В течение рабочего времени рекомендуется два-три раза выпол­ нять по пять-шесть упражнений производственной гимнастики.

Химическая ретушь

Оптические плотности изображения при химической ретуши уменьшаются под действием раствора ослабителя, который удаляет с поверхности негатива или диапозитива (из эмульсионного слоя) некоторое количество серебра.

Химическая ретушь позволяет уменьшать размеры растровых то- • чек на растровых негативах, тем самым давая возможность увели­ чить размеры растровых точек на диапозитивах или печатной форме.

Полутоновые негативы и диапозитивы при необходимости ослаб­ ляют лишь в общем, т. е. все изображение в целом. Обычно эту работу выполняет сам фотограф. Иногда ее производит и ретушер. Общему ослаблению подвергают и растровые негативы, и диапози­ тивы. Для этого промытый в воде негатив (диапозитив) изображе­ нием кверху кладут в кювету, в которую предварительно наливают нужное количество ослабителя с красной кровяной солью. Для равномерного ослабления изображения кювету нужно все время покачивать.

Если концентрация ослабителя высокая, то реакция окисления серебра протекает интенсивно, что очень затрудняет работу рету­ шера. На растровом негативе (диапозитиве) точки, имеющие боль­ ший ореол, уменьшаются быстрее, чем точки с меньшим ореолом. В результате растровое изображение становится контрастнее, чем это нужно. Кроме того, при ослаблении менее плотные точки могут стравиться. Поэтому химическое ослабление лучше проводить в ме­ нее концентрированном растворе.

Растровые негативы и диапозитивы подвергают только частично­ му химическому ослаблению. Вначале ретушируемый участок изоб­ ражения слегка увлажняют, чтобы размочить желатин эмульсион-

214

ного слоя (набухший желатин препятствует образованию границ ослабления изображения). Затем ретушер кистью или тампоном наносит раствор красной кровяной соли и при помощи увлажненной ватки — раствор гипосульфита.

Процесс ослабления повторяется до тех пор, пока не будет полу­ чен нужный результат. Затем негатив или диапозитив тщательно промывают в проточной воде.

Оптические плотности изображения ослабляют смесью раство­ ров красной кровяной соли и гипосульфита.

Б

Рис. 107. Схема уменьшения растровых точек

сульфита наливают в блюдце, а на его край кладут большой кри­ сталл красной кровяной соли и увлажняют его несколькими капля­ ми раствора гипосульфита. Кристаллик постепенно растворяется.

Химическое ослабление хорошие результаты дает лишь в том случае, если ретушер соблюдает абсолютную аккуратность. Посуду, кисти и другой инструмент нужно всегда содержать в чистоте. Руки перед работой необходимо мыть мылом.

Для приготовления растворов следует применять дистиллирован­

сульфита, который уже использовался для фиксирования. Наиболее часто для ручной ретуши растровых негативов и диа­

позитивов используют способ травления точек. Заключается он в следующем.

Основные факторы, определяющие оптическую плотность раст­ ровых точек,—это характер, величина, число частиц металлическо­ го серебра на единицу площади и глубина (толщина) точки. Если под микроскопом рассматривать поперечное сечение растровых то­ чек, то каждая из них имеет вид эллипса, рассеченного пополам,

215

основание которого направлено кверху (от пленки), а вершина кни­ зу. Схематично поперечное сечение точек дано на рис. 107, А, Б.

Если подействовать на такие точки химическими растворами, то раствор, действуя сверху, удалит серебро, снимет верхние слои и уменьшит их размеры. Вместе с этим уменьшится и толщина точек (от в до 6j). Но раствор действует и от краев точек, поэтому разме­ ры их уменьшаются от а до а\ и от б. до б\.

Травить точки можно как в целом на негативе или диапозитиве, так и на отдельных их участках.

При химической ретуши в целом, когда отдельные участки на негативе (диапозитиве) не должны подвергаться травлению, их можно закрыть асфальтовым или канифольным лаком следующего состава:

После выкрывания асфальтовым или канифольным лаком нега­ тив (диапозитив) погружают на 2—3 мин в воду и затем опускают в кювету с ослабителем.

Ослабленный негатив (диапозитив) промывают проточной водой в течение 10—15 мин. Для уменьшения деформации фотопленку ре­ комендуется обработать в 2-процентном водном растворе мочевины

растровая точка постепенно, но заметно уменьшается за счет умень­ шения величины ореола. Для прекращения действия ослабителя его снимают влажной губкой или ваткой и промывают негатив (диапо­ зитив) водой. Изменение точек как по размерам, так и по их опти­ ческой плотности постоянно контролируют при помощи лупы.

При ретуши негативов (диапозитивов) для многоцветной репро­ дукции большую помощь оказывают шкалы цветового охвата и ше­ стипольная серая шкала. Пользуясь ими, ретушер последовательно сравнивает цветные образцы таблицы с участками оригинала. Най­ дя близкий по цвету образец, он не только узнает, какими красками можно воспроизвести данный участок оригинала, но и какой вели­ чины должны быть растровые точки на каждой из составных кра­ сок. Размеры точек определяет по серой шкале. Причем плотности сравниваемого участка на оригинале и соответствующего ему поля на серой шкале должны быть одинаковыми.

216

При маскировании негативов маски также частью корректиру­ ются — «доводятся» до соответствующего качества ручной ретушью. Предварительно на просмотровом столе совмещают маскируемый негатив с маской и смотрят, насколько последняя корректирует не­ достатки негатива. Обнаружив оставшиеся на негативах недостатки, ретушер исправляет их вручную. Делает он это способами химиче­ ской и механической ретуши. Ретушируют обычно не негативы, а маски. Химической ретушью при этом ослабляют оптические плот­ ности изображения не только по всей его площади, но и на отдель­ ных участках. Контролируют результаты ретуши также по контроль­ ным шкалам. Кроме зрительной оценки, прибегают еще и к замерам оптических плотностей на денситометре.

После химической ретуши приступают к ретуши механической. Способы и приемы ретуши выбирает ретушер. Они зависят от ха­ рактера и сложности исправляемых искажений и дефектов на нега­ тиве (диапозитиве).

Механическая ретушь

Увеличение оптических плотностей на негативах способствует уменьшению печатной краски в соответствующих местах оттиска, а увеличение оптических плотностей на диапозитиве приводит к уве­ личению количества краски на оттиске.

Для увеличения оптической плотности отдельных участков полу­ тонового изображения ретушеры преимущественно пользуются ани­ линовым красителем. Работа с ним требует внимания и осторожнос­ ти. На стеклянную пластинку или тарелку наливают из флакончика несколько капель раствора красителя. На уголке пластинки его разбавляют, смачивая кисть (чаще всего колонковую № 6) водой. Лишнюю краску с кисти снимают, протирая ее белой бумагой, впи­ тывающей влагу.

Перед тем как нанести раствор анилинового красителя, ретуши­ руемый участок протирают слегка увлажненной ваткой.

Светлые пятна выравнивают с окружающим фоном постепенно, наносят краску в небольшом количестве от середины к краям. При заделке светлой линии или извилины краситель наносят не сразу по всей длине, а легким прерывистым прикосновением конца кисти к ретушируемой поверхности. Так же устраняются светлые неболь­ шие пятна и точки.

Приступая к исправлению градационных искажений, прежде всего выявляют отдельные характерные детали и, создавая необхо­ димый контраст, добиваются большей выразительности изобра­ жения.

Анилиновый краситель лучше наносить разбавленным и в не­ сколько приемов, каждый раз давая ретушируемому участку слег­ ка подсохнуть. Много краски на кисть брать не следует, так как при ретуши мелких деталей краска может растечься и огрубить ри­ сунок.

217

Наносить раствор нужно равномерно; не следует отрывать кисть от ретушируемого участка.

Особенно внимательно следует относиться к усилению оптичес­ кой плотности при ретуши портретов, так как малейшая неточность может привести к потере сходства.

Если нужно, чтобы на каком-либо участке диапозитива непрокопировались растровые точки, например в местах высоких светов изображения, то соответствующие им места на негативе покрывают краской.

Дефекты на негативах и диапозитивах исправляют и карандаша­ ми. Это особенно важно при репродуцировании оригинала, на кото­ ром рисунок исполнен в карандашной манере. Легче всего ретуши­ ровать карандашом на оборотной матированной стороне пленки. Слабые пятна нужно ретушировать твердым карандашом. Следует держать его поближе к отточенному концу, не нажимать на него сильно, а лишь чуть-чуть, дотрагиваясь концом карандаша до по­ верхности пленки.

Обычно вначале исправляют крупные, а затем мелкие дефекты. Карандашом наносят на исправляемые участки различные штрихи: в виде точек и запятых, извилистых и прямых линий, которые могут лежать одна рядом с другой или пересекать друг друга. Форма ка­ рандашных штрихов зависит от характера изображения. При этом нужно добиваться, чтобы отретушированные участки зрительно не отличались от окружающего фона.

Пользуясь различными скребками, можно удалить или ослабить отдельные элементы изображения: черную точку, темные пятна.

После того как на негативах и диапозитивах сделана цветоделительная и градационная ретушь согласно оригиналу, ретушер при­ ступает к ретуши технических дефектов — царапин, пятен, точек. Заделывает их кроющей краской или анилиновым красителем, реза­ ком прорезает на растровых негативах метки-кресты, чтобы они были отчетливее, затем обводит рейсфедером рамку полосы и выкрывает*поля кроющей краской. Для этой цели можно применять и обычную жидкую тушь с глицерином (на 100 мм туши 15—20 ка­ пель глицерина). Делают это одновременно для негативов всех кра­ сок, совмещая их друг с другом.

На диапозитивах метки-кресты нужно обвести рейсфедером с тушью. Если изображение на негативе имеет прямоугольную форму, то процесс обмазки сравнительно несложен. Все же рациональнее проводить его, пользуясь специальным негативом — трафаретом. Его можно изготовить с диапозитива копированием на контактнокопировальном станке на контрастной пленке. Но перед этим на по­ лях диапозитива по контуру нужно убрать химическим травлением растровые точки. При изготовлении диапозитивов с основных нега­ тивов полученный трафарет совмещают с каждым из негативов по меткам-крестам.

На штриховых негативах (диапозитивах) также могут быть тех­ нические дефекты: пятна, линии, царапины. Ретушируют их только механическими способами.

218

Светлые пятна, точки, линии и т. д. на негативе закрывают крас­ кой, а если необходимо получить прозрачную линию или какой-либо другой элемент, то пользуются скребком, литографской иглой или шабером.

Для восстановления штриховых элементов изображения на диа­ позитиве применяют кроющую краску или анилиновый краситель. При этом элементы изображения наносят в зависимости от их ха­ рактера и площади ретуши различными инструментами: рейсфеде­ ром, кистью или пером.

Особенности ретуширования изображения для дуплексов

Как известно, для печатания способом «дуплекс» изготовляют два негатива (диапозитива), из которых один подкладка (мягче), другой — контур (контрастнее). Однако, имея такие негативы (диа­ позитивы), можно получить различные дуплексы (рис. 108, а на вклейке).

Водном случае можно негатив (диапозитив) подкладки сделать таким, чтобы придать репродукции большую силу и глубину тона; ретушируют при этом его обычным порядком, а контуры стараются сделать еще контрастнее.

Вдругом случае изображению или его отдельным деталям при< дают характерную подцветку. Например, если изображение состоит из человеческих фигур, то подкладку можно усилить в тех местах, где нужно подчеркнуть цвет тела, т. е. на руках и лицах и т. д. Для этого соответствующие места на полутоновых диапозитивах усили­ вают анилиновым красителем, а на полутоновых негативах ослаб­ ляют химическим способом. Того же достигают травлением точек

После такой ретуши изображение на готовой репродукции луч­ ше воспринимается. То же самое можно сделать и при воспроизве­ дении черно-белого оригинала способом четырехцветен (рис. 108, б на вклейке).

Контроль за качеством ретуши

Качество отретушированных полутоновых и растровых цветоде­ ленных негативов и диапозитивов проверяют, сравнивая их с ориги­ налом, а также при помощи контрольных шкал, фотографируемых вместе с оригиналом. При этом на растровых негативах опреде­ ляют:

закрыты ли те участки негатива, где на оттиске не должно быть краски данного цвета;

соответствует ли величина растровых точек силе тона данной краски на соответствующих участках оригинала;

четко ли прорезаны метки-кресты; правильно ли обведены рейсфедером и покрыты границы полосы

на всех негативах, совпадают ли они друг с другом; устранены ли механические повреждения гзображения (царапи­

ны, пятна, точки).
