закрыть шторку кассеты, нужно обязательно отодвинуть растр внутрь камеры, иначе его можно повредить.

При фотографировании полутоновых оригиналов большое зна­ чение имеет правильное определение величины выдержки. Ее опре­ деляют по табл. 6.

i

Оптическую плотность теней оригинала можно замерить денси­ тометром, работающим в отраженном свете, а при отсутствии при­ бора установить зрительно, сравнивая самые темные участки ори­

Зная время выдержки для какого-либо одного оригинала, можно определить выдержку для любого другого оригинала, фотографи­ руемого на тот же светочувствительный слой. Поэтому, прежде чем пользоваться таблицей, нужно провести пробную съемку. Диаметр диафрагмы для этой съемки определяют по табл. 5, а растровое расстояние берут из табл. 4.

Чтобы определить величину выдержки на «световую» диафраг­ му, производят пробную съемку контрольной серой шкалы в мас­ штабе 1 : 1 через растр 40 или 48 лин/см. Получив доброкачествен­ ный негатив серой шкалы с хорошим сцеплением точек в светах и достаточно мелкими точками в тенях, считают оптимальную вы­ держку для большой диафрагмы установленной. Эту выдержку принимают за единицу, а выдержку для второй диафрагмы нахо­ дят по табл. 6.

Предположим, что выдержка на световую диафрагму опреде­ ляется в 10 сек. Нужно знать, сколько времени на экспонирование потребует оригинал с наибольшей оптической плотностью в тенях 1,4. По табл. 6 для такой оптической плотности теней оригинала относительная выдержка на вторую диафрагму равна 6, которую в абсолютном выражении нужно представить как 6Х10 сек=60 сек.

150

в соответствующих местах на диапозитиве точки образовали сплош­ ную заливку.

Величина растровых точек диапозитива, их резкость и оптиче­ ская плотность должны быть достаточными для того, чтобы без осо­ бых затруднений скопировать печатную форму.

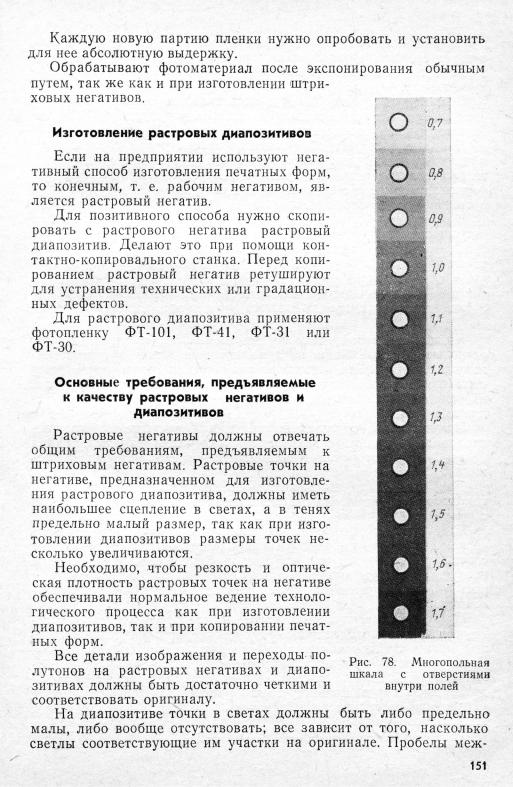

Контролируют растровые точки на просмотровом столе при по­ мощи 10-кратной лупы. Рассматриваются точки не только на самом изображении, но и на многопольной контрольной шкале, сфотогра­ фированной вместе с оригиналами. Контрольную шкалу при этом сравнивают со шкалой-эталоном.

Некоторое увеличение точек возможно, если это необходимо для ретуши недостатков изображения. После ретуши точки должны быть доведены до таких размеров, которые обеспечат наиболее точ­ ное воспроизведение оригинала.

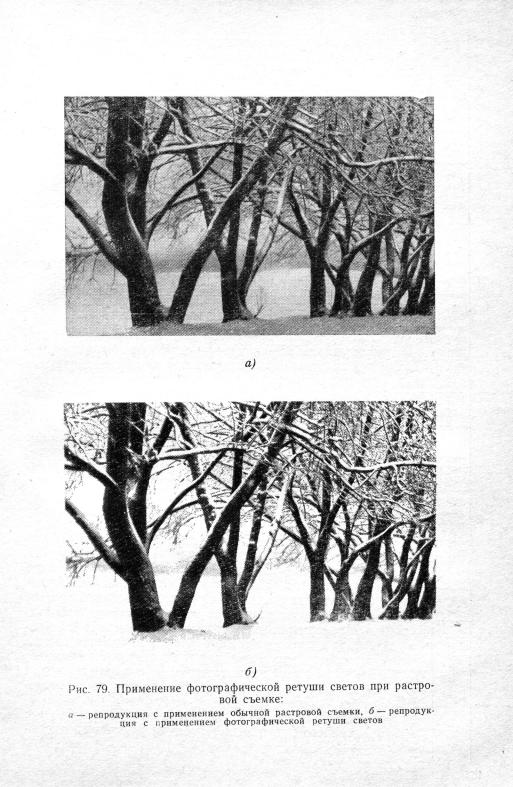

§ 35. СЪЕМКА ПОЛУТОНОВЫХ ОРИГИНАЛОВ С ФОТОГРАФИЧЕСКОЙ РЕТУШЬЮ СВЕТОВ. СПОСОБ УВЕЛИЧЕНИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

На полутоновых оригиналах много мелких светлых деталей: резко выраженные блики на лице, костюме, белые облака в пей­ зажных снимках. Эти участки на репродукции не воспроизводятся с той же белизной, что на оригинале, так как на соответствующих им местах форма содержит печатающие элементы, которые пере­ дают на бумагу краску.

Полутоновыми оригиналами могут быть рисунки, исполненные карандашом, тушью (сухой кистью), акварелью (вразмывку) на белой бумаге, которая художником используется как фон изобра­ жения.

Для большей выразительности белые участки бумаги иногда покрывают белилами. На оттиске эти места выглядят не белыми, а серыми.

растром, отодвинутым в крайнее положение от светочувствительно­ го слоя.

При работе на двухкомнатном аппарате растр можно не толь­ ко отодвигать в крайнее дальнее положение, но и убирать в растро­ вый магазин, и дополнительную выдержку про1водить без растра. Чтобы избежать оптических искажений изображения, двухкомнат­ ные аппараты снабжают специальным приспособлением, которое делает поправку на толщину стекла растра. Для этого на пульте управления поворачивают маховичок 3 (см. рис. 64) до тех пор,

Носит еще название способа «высоких светов».

152

бражение с различной величиной точек в зависимости от количе­ ства света, отраженного от отдельных участков полутонового ори­

Применение контактных растров намного упрощает процесс фотографирования. Фотограф должен определить лишь величину экспозиции для растра с учетом светочувствительности фотомате­ риала и характера оригинала.

Контактные растры позволяют без помощи фотоаппарата изго­ товлять растровые диапозитивы с цветоделенных полутоновых нега­ тивов при многокрасочной печати на пневматическом контактнокопировальном станке. Кроме того, контактные растры с успехом могут быть использованы для копирования с узкопленочных полу­ тоновых негативов при помощи обычного любительского фотоуве­ личителя.

В офсетном производстве контактные растры применяют очень широко. Это значительно повысило производительность труда фо­ тографов и улучшило качество изготовления растровых диапозити­ вов (негативов). При работе с проекционным растром хорошего качества может добиться только высококвалифицированный фо­ тограф.

Использование контактных растров дало возможность не толь­ ко нормализовать процесс фотосъемки, но и получать более точ­ ную и лучшую градационную передачу полутонов изображения на фотоматериале. Причем большая точность передачи изображения достигается за счет более высокой разрешающей способности са­ мого контактного растра.

Качество диапозитивов (негативов) в основном зависит от ка­ чества контактного растра. Поэтому при правильной экспозиции на фотоматериале получаются такие градационные переходы, ко­ торые характерны для данного конкретного растра.

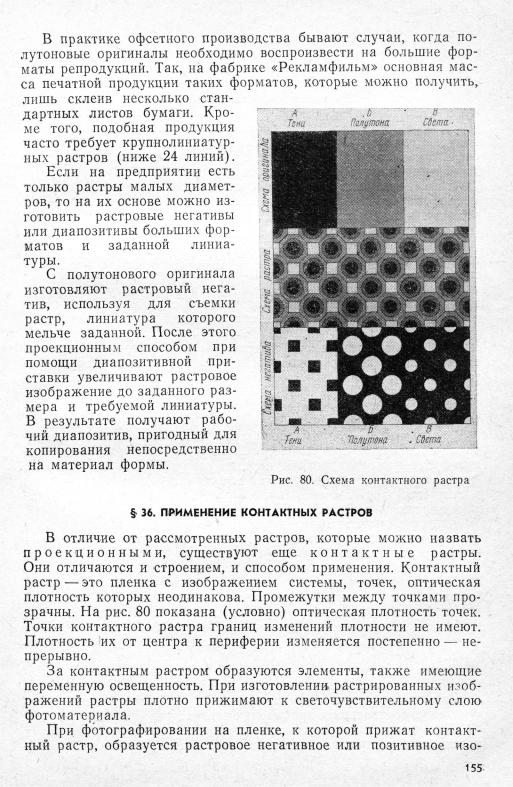

На рис. 80 схематично показаны растровые точки контактного растра, каждая из которых в середине имеет большую оптическую плотность, образуя как бы ядро точки, и ряд поясов (изофот), имеющих плотности, постепенно уменьшающиеся к периферии (ореол) до соприкосновения со стоящими рядом подобными точ­ ками.

Градация плотностей точки зависит от величины ее ядра, коли­ чества поясов в ореоле и интервала оптических плотностей. Чем больше ореол у точки и чем меньше ее ядро, тем контрастнее изо­ бражение, образованное при помощи контактного растра.

Если величина ядра равна примерно половине площади точки контактного растра, то такие растры обладают нормальной града-

156

ционной характеристикой и образуют на диапозитиве (негативе) нормальную градационную передачу полутонов изображения.

От интервала плотностей, т. е. разности величин наибольшей и наименьшей оптической плотности на площади растрового элемен­ та, зависят номера контактных растров 1, 2 и 3. Согласно Техно­ логической инструкции характеристика контактных растров, имею­ щих линиатуру от 48 до 80 лин/см (рядов растровых элементов), следующая:

№1 — мягкоработающий с используемым интервалом оптиче­ ских плотностей на площади растрового элемента 1,6.

№2 — нормальноработающий с используемым интервалом оп­

съемкой полутоновых оригиналов или контактным копированием с полутоновых диапозитивов, так и для получения растровых диапо­ зитивов с полутоновых негативов. Первые называются негативны­ ми растрами, вторые — позитивными.

В производство поступают различные по контрасту оригиналы, поэтому нужно иметь комплект растров всех номеров и необходи­ мых линиатур.

Контактные растры могут быть нейтрально-серого и пурпурного цвета. Нейтрально-серый состоит из системы точек, оптические плотности которых образованы восстановленным из галогенного — металлическим серебром. Кристаллики такого серебра распределе­ ны в толще эмульсии соответственно оптической плотности.

Пурпурный растр имеет переменную оптическую плотность за счет пурпурного красителя, из которого состоят растровые элемен­ ты. Серебряное изображение из фотослоя такого растра удалено, поэтому свет в слое меньше рассеивается. Это существенное пре­ имущество позволяет использовать его при воспроизведении полу­ тоновых черно-белых оригиналов. Качество изображения при при­ менении пурпурного растра выше, чем серого.

Кроме того, каждая точка растра — своего рода разноплотный светофильтр. Поэтому, направляя на растр свет с различным спектральным составом, можно регулировать интервал плотностей растра. Например, если фотографировать на ортохроматический фотоматериал с желтым светофильтром, то интервал плотностей полученного изображения на негативе увеличивается (тем больше, чем больше плотность светофильтра). В связи с этим вместо комп­ лекта из трех номеров пурпурных растров можно иметь один уни­ версальный, но используемый в сочетании с освещением через со­ ответствующие корректирующие светофильтры. При работе с такими растрами для съемки лучше применять несенсибилизированные фотоматериалы или ортохроматические, которые обрабатыва­ ются при красном освещении темной комнаты. Это дает возмож­ ность визуально контролировать обработку фотоматериалов.

157

Контактные растры применяют и непосредственно в фотоаппа­ рате при съемке полутоновых оригиналов. Этому способствует ис­ пользование вакуумных устройств в пленкодержателях современ­ ных двухкомнатных фотоаппаратов.

Контактные растры могут быть прямоугольными и круглыми. Для изготовления черно-белых репродукций применяют прямо­

угольные растры, имеющие направление растровых точек 45° к вер­ тикали. Для цветных репродукций используют и прямоугольные растры с различными углами наклона растровых точек, и круглые.

Существует несколько способов изготовления контактных раст­ ров. В основном их изготавливают проекционной съемкой в репро­ дукционном аппарате. Для этого из аппарата удаляют объектив и на его место устанавливают диафрагму, включают освещение и через проекционный растр производят экспонирование на фото­ пленку.

Для изготовления позитивных серых контактных растров ис­ пользуют специальную двухслойную фотопленку ФТ-КР (отечест­ венного производства) или ФО-15 (ORWO Г Д Р ) , а для изготовле­

Растр в рабочем положении должен быть обращен основой к объ­ ективу. Для хорошего контакта нужно, чтобы растр был несколько большим по формату, чем фотопленка.

Выбранный растр должен соответствовать интервалу оптиче­ ских плотностей оригинала. Если же пользуются пурпурным нор­ мально работающим контактным растром, то берут любой и при­ менительно к конкретному оригиналу регулируют интервал опти­ ческих плотностей, применяя пленочные светофильтры, которые подбирают по табл. 8 (согласно Технологической инструкции).

Пленочные светофильтры, указанные в таблице, применяют для печатания цветных фотографий. На каждом из них указана его плотность в условных процентах.

Плотности оригинала измеряют на денситометре в отраженном свете или определяют сравнением с полями контрольной серой шкалы. Величину интервала плотностей оригинала получают вычи­ танием из величины наибольшей его плотности наименьшей.

Время выдержки при постоянной диафрагме подбирают опыт­ ным путем. Качество диапозитива (негатива) проверяют по этало­ ну. Если растрирование производят на контактно-копировальном станке при изготовлении диапозитивов с полутоновых негативов, то процесс значительно упрощается.

Кроме обычных контактных растров с квадратными элементами, существуют еще контактные растры, дающие растровые элементы эллиптической формы в средних тонах изображения. Технология их изготовления и применения разработана ВНИИ комплексных про-

158

блем полиграфии. Такие растры целесообразно использовать для воспроизведения офсетным способом черно-белых оригиналов с плавными (не резкими) градационными переходами средних тонов. Объем ретуши при этом сокращается на 80%.

Ученые занимаются разработкой технологии изготовления растрированной фотопленки для применения ее при фотомеханических процессах. Фотопленка даст возможность производить съемку раст­ ровых негативов с полутоновых оригиналов без применения растров.

Светочувствительный слой на такой пленке расположен не сплошь по всей поверхности, а в виде близко стоящих отдельных точек. Частота точек соответствует их частоте в обычных растрах. Степень чувствительности светочувствительных элементов различ­ на — наибольшая в центре она постепенно уменьшается к перифе­ рии. Промежутки между точками не чувствительны к свету. Отра­ женные от теневых участков лучи света создают после проявления на негативе очень мелкие по величине точки, а от самых светлых участков — большие, достаточно хорошо сцепленные точки. Такой негатив может быть использован и для копирования печатных форм, и для изготовления диапозитива. Испытания опытных образцов предварительно растрированной пленки прошли успешно.

§37. ОСОБЫЕ СЛУЧАИ СЪЕМКИ ОДНОЦВЕТНЫХ ОРИГИНАЛОВ

Содноцветного черно-белого полутонового оригинала можно из­ готовить репродукцию в две краски, одна из которых контурная, а

другая светлая, подкладочная. Такая репродукция называется ду­ п л е к с о м .

Основной (контурный) негатив должен быть контрастным, а не­ гатив для подкладки — мягким. С этой целью контурный негатив снимают через растр, несколько дальше отодвинутый от светочув­ ствительного слоя, а негатив для подкладки — через растр, ближе придвинутый к слою.

Контурный негатив снимают при обычном положении растра, а негатив для подкладки, чтобы избежать муара, —- с поворотом раст-
