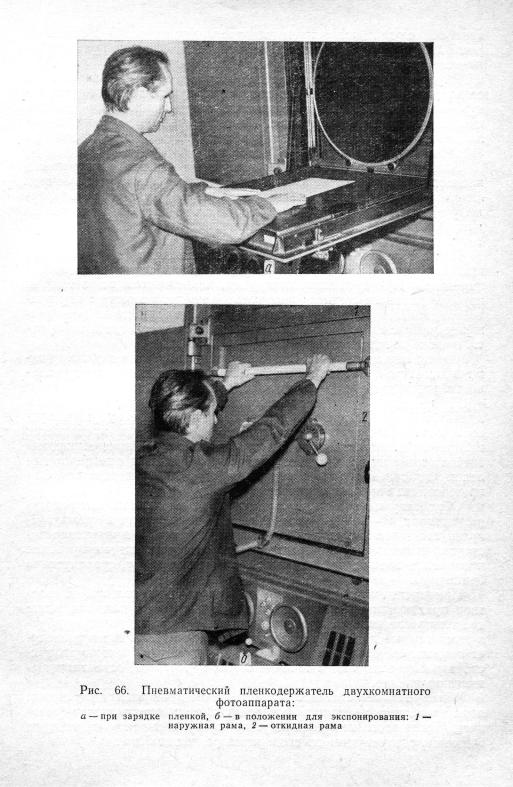

коробке матового стекла, фиксируется защелкой вместе с внутрен­

начинает появляться изображение. Если такую пленку рассматри­ вать со стороны подложки, то можно увидеть, как проявляется изображение, вначале едва заметное, а затем все ярче вырисовы­ вается белым по все более темнеющему фону. Пред концом прояв­ ления изображение начинает темнеть, как бы вуалироваться. Это признак конца процесса проявления.

Обработку пленки ведут при покачивании кюветы. Температу­ ра раствора 18—20° С. В установке РПУ температурный режим ре­ гулируется автоматически. Истощающийся раствор проявителя по­ стоянно пополняется подкрепляющим раствором, поэтому условия проявления пленок, проявленных в различное время, сравнительно одинаковы.

При проявлении необходимо соблюдать аккуратность. В рас­

Фиксирование негативов. Фиксирование производят до тех пор, пока на оборотной стороне фотопленки не исчезнет молочно-белый цвет. После этого не рекомендуется сразу вынимать негатив из фиксажа, следует оставить его в растворе еще на 5 мин.

134

Отфиксированный негатив споласкивают водой и на смотровом

желатина, а затем быстро испаряется. После этого негатив можно

плотности негатива как по всей его площади, так и частично ис­ пользуют обычный ослабитель с красной кровяной солью.

Если для обработки пленки на поточной линии используется автоматическое проявочное устройство типа «Пакорол» или «Пен-

пленки исключает такую операцию, как ослабление негативов.

Изготовление диапозитивов

Диапозитивы с негативов можно изготовлять как проекционным, так и контактным способом. При проекционном способе диапози­ тивы изготовляют при помощи репродукционного фотоаппарата, используя диапозитивную приставку; при контактном применяют контактно-копировальный станок или контактно-копировальную раму.

Негатив помещают на стекло копировального станка или рамы эмульсионным слоем вверх и на него слой к слою накладывают фотопленку (ФТ-101, ФТ-41, ФТ-31 или ФТ-30). Затем закрывают станок или раму, включают вакуум-насос и после того, как между пленкой и негативом образуется достаточный контакт, включают освещение и производят экспонирование. Величину выдержки опре­ деляют опытным путем.

Часовой механизм после экспонирования выключает свет. Ин­ тенсивность освещения фотопленки при изготовлении диапозитивов регулируют реостатом.

После экспонирования пленку проявляют, фиксируют, т. е. вы­ полняют те же операции, что и при изготовлении негатива, но в результате получают диапозитив.

Основные требования к качеству штриховых негативов и диапозитивов

Штриховой негатив или диапозитив прежде всего должен точно соответствовать заданному размеру. Для негативов (диапозитивов)

135

Штрихи и линии изображения при съемке в натуральную вели­ чину должны быть такими же, как и на оригинале. Если оригинал фотографируется с уменьшением или увеличением, то толщина штрихов и линий должна изменяться пропорционально масштабу съемки. Не должно быть изменения толщины штриха в результате

из-за недостаточной обработки в фиксаже. Оно не должно также быть чрезмерно завуалированным. Вуаль может появиться из-за слишком продолжительной выдержки, перепроявления, особенно в теплом проявителе, при пользовании светофильтрами лабораторных фонарей, не соответствующими данному фотоматериалу, а также если камера фотоаппарата или кассета пропускают свет.

Расстояние от края изображения до края негатива (диапозити­ ва) должно быть не менее 2 см.

Для контроля качества в цехе необходимо иметь утвержденные главным инженером предприятия эталоны негативов и диапозити­ вов, по которым сравнивают их оптическую плотность, производя замеры на денситометре. На практике качество штриховых негати­ вов и диапозитивов контролируют визуальным осмотром.

§34. ИЗГОТОВЛЕНИЕ РАСТРОВЫХ НЕГАТИВОВ

ИДИАПОЗИТИВОВ с-

Общие сведения о растровой съемке

Воспроизвести штриховой оригинал несложно. Печатающие штриховые элементы можно сравнительно легко получить ручным и фотомеханическим способами, а также при помощи электронных автоматов.

Оттиск с формы со штриховыми печатающими элементами так­ же штриховой, так как его элементы имеют практически одинако­ вую толщину слоя печатной краски. Интенсивность краски на от­ тиске также одинакова на всех участках рисунка. Следовательно, воспроизведенное изображение подобно оригиналу.

Более сложно воспроизводить полутоновые оригиналы, ведь изображение на них передается не только насыщенно черными и совершенно белыми, но и промежуточными тонами. Для получения полутонового оригинала, на различных участках которого яркости различны, нужно, чтобы и на соответствующих им участках оттиска печатная краска имела различную интенсивность, т. е. слой ее был

136

при прохождении через узкие щели, в данном случае — прозрачные элементы растра. Дифракция может привести к тому, что растро­ вые элементы по краям, особенно высоколиниатурных растров, окажутся более освещенными. В результате в светах на негативе точки получатся более сцепленными.

Если растровые элементы образуются на матовом стекле от лучей света, отраженных белой бумагой или бумагой, имеющей по всей площади одинаковую яркость, то абсолютные значения осве­ щенности на площади любого растрового элемента практически одинаковы.

г

Рис. 70. Схема образования растровой ячейки (точки):

а — у ч а с т о к н а и б о л ь ш е й о с в е щ е н н о с т и , б — у ч а с т о к п о л у т е н и , в — у ч а с т о к п о л у ­ тени от д и ф р а к ц и и , г — г р а ф и к о с в е щ е н н о с т и по п л о щ а д и р а с т р о в о й т о ч к и

Освещенность растровых элементов, полученных от лучей света, отраженных полутоновым оригиналом, различна. Одинакова она лишь на площади тех растровых элементов, которые соответствуют участкам оригинала, имеющим также одинаковую яркость. Следо­ вательно, абсолютное значение освещенности на площади того или иного растрового элемента всецело зависит от яркости соответст­ вующего ему участка изображения на оригинале.

Схематичный график распределения освещенности на площади растровых элементов как по характеру ее изменения, так и по аб­ солютным значениям освещенности в зависимости от яркостей на оригинале показан на рис. 70, г.

Таким образом, неодинаковая освещенность площади растрово­ го элемента позволяет иметь на негативе растровые точки таких размеров, которые соответствуют распределению яркостей на ори­ гинале.

Если рассматривать растровые элементы в микроскоп, то мож­ но увидеть, что оптическая плотность их различна. В каждом есть так называемое ядро с увеличивающимся потемнением к центру и ореолом вокруг темного ядра с постепенным посветлением к краям.
