В качестве смотрового стола хорошо применять установку, име­ ющую взаимно перпендикулярные направляющие, по которым при помощи ползунков перемещаются линейки (рис. 55).

В комнате для обработки экспонированной пленки помещают проявочную установку типа РПУ (рис. 56). В ней поддерживаются рабочие свойства проявителя, сохраняются постоянные температур­ ные условия для обработки пленки. Для контроля продолжитель­ ности процесса проявления в установке предусмотрено реле време­ ни, от которого подается сигнал звонковому механизму. Одновре­ менно с этим сигналом происходит и остановка привода качающих кювет.

В зависимости от формата обрабатываемой пленки (40X50; 50X60,- 70X80 или 100x115 см) Одесский завод полиграфических машин выпускает проявочные установки соответственно: РПУ-40, РПУ-50, РПУ-70, РПУ-100. Наименьшая из них РПУ-40 имеет га­ бариты: 1935X780X1460 мм, вес 400 кГ. Наибольшая РПУ-100 со­ стоит из двух секций. Габариты первой — 2570Х 1480x1460 мм, вто­

рой — 1225X 1455 X 1460 мм. Вес укомплектованной установки

750 кГ.

В первой секции установки размещены кюветы для проявителя и воды, во второй — кювета с фиксажем.

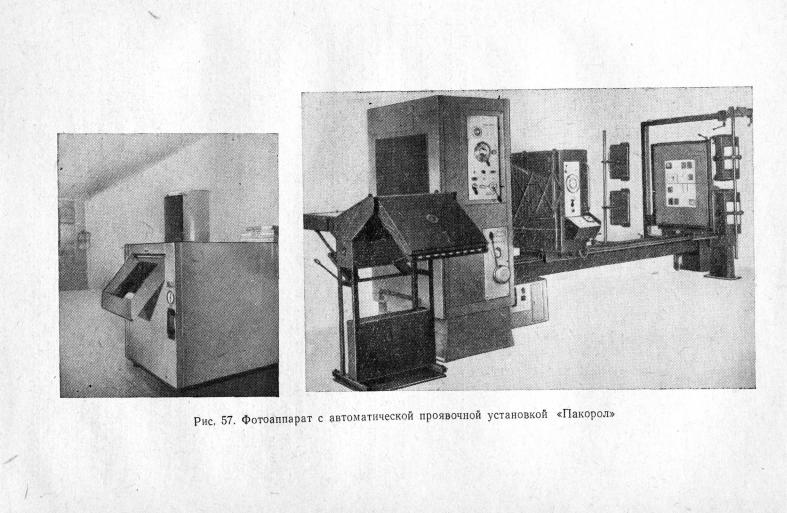

Двухкомнатные аппараты типа «Экспресс» в сочетании с авто­

В автоматической проявочной установке экспонированная плен­ ка во время обработки движется со скоростью 16 м/ч.

122

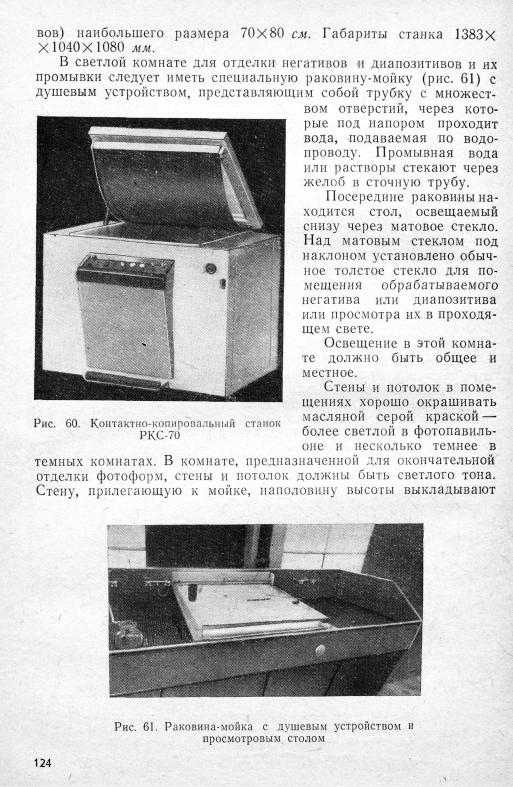

белой метлахской плиткой. Плиткой должны быть выложены и все мойки в фотоотделении. Полы в светлой и темных комнатах высти­

13X18; 18X24; 24X30; 30X40; 40X50; 50X60 см. Она бывает и

ный пакет или пакет из плотной бумаги. На внешней стороне упа­

тельность в единицах ГОСТа, контрастность, размер, количество листов, номер эмульсии. Указано также, при каком свете следует открывать пленку. Если пленка несенсибилизированная, это тоже указывается.

Рулонную пленку упаковывают в черную и парафинированную бумагу, укладывают в картонные или жестяные коробки.

После обозначения марки пленки ФТ ставят цифры: первая обозначает коэффициент контрастности, вторая — цветочувстви­ тельность.

В зависимости от контрастности пленки делятся на следующие группы: полутоновые мягкие 1, полутоновые или штриховые нор­

Фототехнические пленки используются для следующих целей: ФТ-10 и ФТ-11—для полутоновых негативов при репродуциро­ вании черно-белых полутоновых оригиналов. Пленка ФТ-11 может применяться для съемки, например, тонированных в коричневый цвет фотоотпечатков и некоторых многоцветных оригиналов при

воспроизведении в черно-белых тонах.

ФТ-12 — для цветоделенных полутоновых негативов.

ФТ-20 — для полутоновых негативов при воспроизведении чернобелых оригиналов пониженной контрастности.

ФТ-22 — для цветоделенных полутоновых негативов при воспро­ изведении многоцветных оригиналов пониженной контрастности.

125

ФТ-30 — для съемки черно-белых штриховых оригиналов и чер­ но-белых оригиналов с применением растра, а также для контакт­ ной печати со штриховых и растровых негативов. Кроме того, эта пленка используется для контратипной фотопечати при изготовле­ нии текстовых негативов или диапозитивов. Она применяется также и для изготовления диапозитивов-масок.

ФТ-31—для изготовления штриховых и растровых негативов (диапозитивов) при воспроизведении черно-белых и многоцветных штриховых и полутоновых оригиналов. Ее можно использовать и для контактной печати при изготовлении растровых негативов или диапозитивов.

ФТ-32 — для изготовления штриховых и растровых негативов при воспроизведении многоцветных оригиналов.

ФТ-41 предназначается для тех же целей, что и ФТ-31, но она более контрастная (коэффициент контрастности ее превышает 4,5).

ФТ-41-СС — новая пленка, предназначенная для фотонабора. ФТ-101—это сверхконтрастная пленка с коэффициентом конт­

растности более 10. По коэффициенту контрастности пленка равна зарубежным пленкам «Кодалит», «Аутолит», «Агфалит». Такой по­ казатель контрастности пленка имеет при условии проявления в специальном, так называемом инфекционном проявителе («ИП») ! , которым вместе с пленкой снабжает фабрика-изготовитель. В обыч­ ном проявителе эта пленка может дать коэффициент контрастности примерно 8.

Разрешающая способность отечественных фототехнических пле­

126

ратура воздуха постоянной, равной 18—20° С, а относительная влажность 60—70%.

Стеллажи, на которых хранится пленка, должны находиться не менее чем на 1 ж от отопительных приборов. Помещение следует систематически проветривать. Фотоматериалы рекомендуется хра­ нить в коробках <и пачках, установленных на полках железного шкафа на ребре.

§ 32. РАСТВОРЫ ДЛЯ ОБРАБОТКИ ФОТОМАТЕРИАЛОВ

Для обработки фотоматериалов применяют различные раство­ ры. Проявитель ФТ-2 должен быть следующего состава:

Для растворения лучше всего использовать дистиллированную или прокипяченную воду.

Вначале растворяют примерно 1/4 часть общего количества сульфита в 400—500 мл воды, помешивая раствор стеклянной па­ лочкой. После полного растворения сульфита в раствор добавляют метол и затем оставшийся сульфит, после чего поочередно гидрохи­ нон и бромистый калий. При растворении метола в концентриро­ ванном растворе сульфита может выпасть нерастворимый белый осадок.

- Отдельно в 150—200 мл воды растворяют поташ и полученный раствор вливают в первый, после чего добавляют воду до объема 1000 мл. Полученный раствор фильтруют. Если перед растворением гидрохинона сначала растворить не сульфит, а поташ, раствор раз­ лагается и теряет проявляющие свойства.

Проявитель фенидон-гидрохиноновый готовят по следующему рецепту:

Растворяют компоненты в порядке, указанном в рецепте. Фени­ дон следует растворить отдельно при температуре воды 60—80° С, а

127

затем влить в сосуд с уже растворенными сульфитом, гидрохино­ ном и поташем.

Раствор, останавливающий проявление:

Фиксаж (кислый) должен быть следующего состава:

В жаркое (время, чтобы пленка не сползала с подложки, -в гото­ вый фиксаж добавляют дубящий раствор. Его готовят по следую­ щему рецепту:

Такой раствор повышает температуру плавления желатина и тем самым предохраняет пленку от сползания при относительно вы­

В 1000 мл горячей воды растворяют красную кровяную соль и отдельно в 1000 мл горячей воды — гипосульфит. Растворы фильт­ руют. Раствор красной кровяной соли хранят в темной посуде.

Для работы смешивают либо равные количества этих растворов, либо составляют раствор требуемой концентрации с добавлением воды.

Смесь готовят непосредственно перед употреблением, так как она приходит в негодность через 30—40 мин.

§33. ИЗГОТОВЛЕНИЕ ШТРИХОВЫХ НЕГАТИВОВ

ИДИАПОЗИТИВОВ

Изготовление негативов

Укрепление оригиналов в оригиналодержателе. Штриховые ори­ гиналы, так же как и полутоновые, сортируют по заданным масшта­ бам съемки и по характеру штриха, а затем размещают в пневма­ тической или съемной раме оригиналодержателя так, чтобы макси­ мально использовалась площадь фотопленки. Затем зажимают пружинными замками, включают вакуум-насос и поворачивают во-
