хом 3. В стойке объектива укреплена вставная рамка с объекти­ вом /.

В коробку матового стекла вставляют либо рамку с матовым стеклом, либо кассету 5.

7 В

Рис. 39. Схема горизонтального репродукционного фотоаппарата ФГ-Зм:

/ — о б ъ е к т и в , 2 — с т о й к а о б ъ е к т и в а , 3 — м е х , 4 — к о р о б к а ' м а т о в о г о с т е к л а , 5 — к а с ­ с е т а , 6, 10, 12 — к а р е т к и , 7 — п о с т а м е н т , 8— а м о р т и з а т о р ы , 9 — о с н о в н а я к а р е т к а , /У — н а п р а в л я ю щ и е ш т а т и в а , 13 — о р и г и н а л о д е р ж а т е л ь , 14 — э к р а н - д о с к а , 15 — о с в е т и т е л и

100

Коробка матового стекла помещена на каретке 6, а стойка объектива — на каретке 10. Фотокамера вместе с постаментом 7 на­ ходится на основной каретке 9, и может передвигаться на роли­ ках по направляющим штатива 11, установленного на амортиза­ торах 8.

При съемке с оборачивающей призмой нужно повернуть фото­

оригиналов. Все устройство помещено на каретке 12, передвигаю­ щейся по направляющим штатива при помощи электродвигателя или вручную.

Аппарат снабжен диапозитивной приставкой, сзади которой на­ ходится молочное стекло для рассеивания света.

Перед оригиналодержателем на его каретке установлены осве­ тители 15 (по два на каждой стойке). Осветители — дуговые фона­ ри ДФ-4; стойки их шарнирно соединены с двумя кронштейнами по обе стороны фотоаппарата.

Наводят на резкость и устанавливают масштаб перед фото­ съемкой, перемещая каретки фотокамеры и оригиналодержателя,

горизонтальные репродукционные фотоаппараты с форматом мато­ вого стекла 700X800 мм. Они снабжены также специальными адап­ терами (комплекты рам с матовым стеклом и кассеты меньших раз­ меров: 500X600 и 300X400 мм).

Основные технические данные для фотографирования фотоаппа­

наибольшие размеры растров, применяемых для воспроизведе­ ния полутоновых оригиналов: круглых — диаметром 800 мм, прямо­ угольных — 700X800 мм.

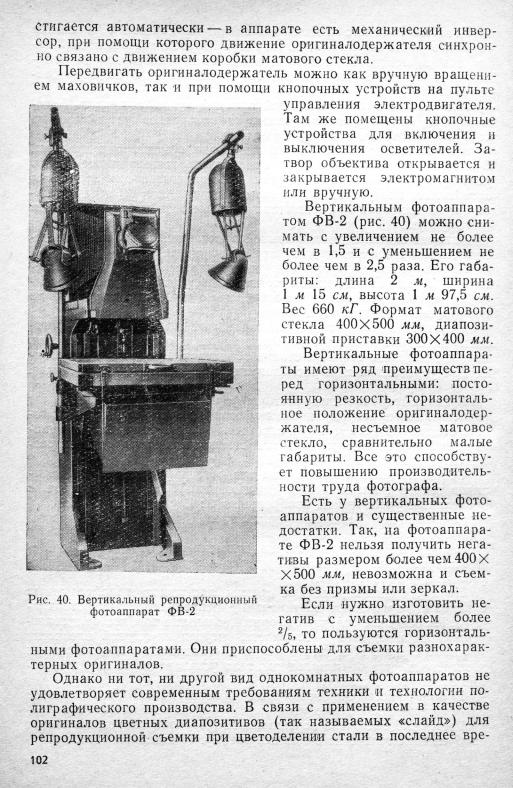

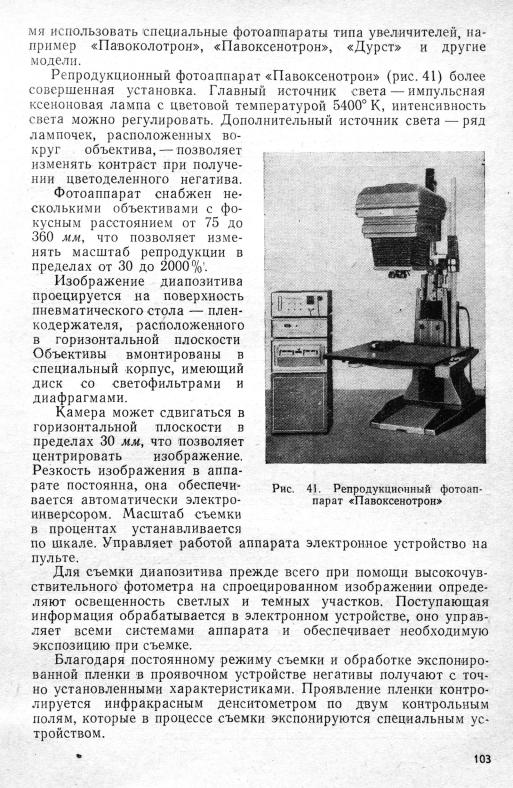

На предприятиях, где для съемки поступают малоформатные оригиналы, применяют вертикальные репродукционные фотоаппа­ раты. Их основное отличие от горизонтальных в том, что оригиналодержатели находятся в плоскости, перпендикулярной плоскости матового стекла. При изготовлении диапозитивов с цветоделенных негативов вместо оригиналодержателя устанавливают съемную ди­ апозитивную приставку.

В большинстве однокомнатных горизонтальных фотоаппаратов изображение необходимо устанавливать и на резкость, и на задан­ ный масштаб съемки; в вертикальных же фотограф устанавливает изображение только на заданный размер. Постоянная резкость до­

ки

бен в работе и не оказывал вредного влияния на здоровье и зрение фотографа.

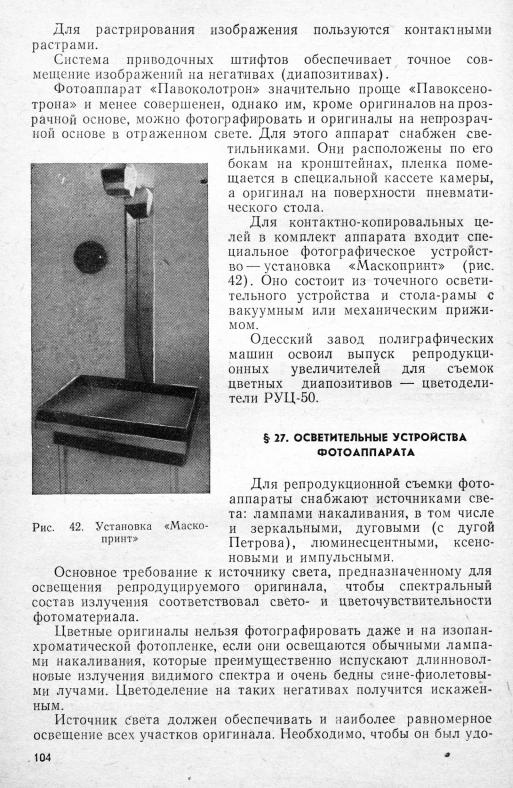

Наиболее распространены обычные дуговые лампы. Применя­ ют также люминесцентные лампы дневного света (чаще для копи­ рования форм), в последнее время используют ксеноновые и им­ пульсные лампы. В репродукционной фотографии естественным дневным светом .не пользуются.

Дуговые лампы

В дуговых лампах возникает светящаяся дуга раскаленных газов между двумя углями-проводниками, через которые пропуска­

ленных в угледержателях 1, 3 я помещенных концами в рефлек­ тор 21. Для создания большего светового потока угли располагают под некоторым углом друг к другу. Рефлекторы в осветительных лампах необходимы для того, чтобы отражать направленный поток света на оригинал, а также предохранять глаза фотографа от осле­ пительного действия яркого света. Для лучшего отражения лучей внутреннюю поверхность рефлектора окрашивают в белый цвет.

Осветительную дугу можно создать как переменным, так и пос­ тоянным электрическим током, но пламя дуги при постоянном токе спокойнее и ярче.

105

При постоянном токе уголь положительного полюса (анода) излучает больше световой энергии, чем уголь отрицательного полю­ са (катода), и сгорание углей происходит неравномерно. Поэтому анодный уголь примерно в полтора раза толще катодного.

При переменном токе оба угля сгорают равномерно, поэтому они одного диаметра.

На конце анодного угля образуется углубление — кратер, наибо­ лее яркий участок дуги.

Чтобы при включенном токе создать дугу, угли необходимо привести в соприкосновение, затем отвести друг от друга на рас­ стояние, обеспечивающее горение дуги. По мере сгорания углей их нужно сближать.

Вдуговых лампах все это осуществляется специальными регуля­ торами, из которых наиболее совершенные дифференциальные.

Вавтоматическом регуляторе дуги сердечник 11, втягиваясь соленоидом 10, заставляет поворачиваться вокруг своей оси коро­ мысло 9, которое в свою очередь опускает стержень 8. Запорная планка 7 на конце имеет упорный винт 15, который при опускании стержня 8 упирается в основание 14.

ке 16 под действием грузика 17. Опускаясь по колонке 16, ползу­ нок 18, а вместе с ним и угледержатель 8 со стержнем 2 потянут за собой прикрепленный к угледержателю трос 4, перекинутый через блок 5. Так как другим концом трос прикреплен к ползуну 19, пос­ ледний переместится вверх по колонке 20 и поднимет угледержа­ тель 1 нижнего угля. В результате угли сблизятся.

Так как соленоид автоматического регулятора дуги включен в электрическую цепь параллельно углям, то их сближение увеличи­ вает силу тока в них и уменьшает силу тока в соленоиде. Под дей­ ствием веса сердечника И, грузика 12 и пневматического буфе­ ра 13 угли разойдутся и между ними образуется дуга. По мере сго­ рания углей сила тока в них уменьшается, а в соленоиде увеличи­ вается, что заставляет угли сближаться. Грузик 12 регулирует нор­ мальное горение дуги.

Свет дуговых ламп создает равномерный, достаточно сильный световой поток. При фотографировании многокрасочных оригина­ лов они вполне приемлемы.

Однако у дуговых ламп есть и ряд недостатков: они не имеют постоянной интенсивности свечения; дают хорошее освещение лишь при температуре кратера 3500° С; большие температурные потери снижают коэффициент полезного действия. При работе выделяют много вредных продуктов горения, что требует сооружения специ­ альной вытяжной системы в фотоотделении.

Высокая температура вокруг дуги приводит к порче дифферен­ циального регулятора и угледержателей, что вызывает простой обо­ рудования. Поэтому в последнее время все большее распростране­ ние получают другие источники света.

106

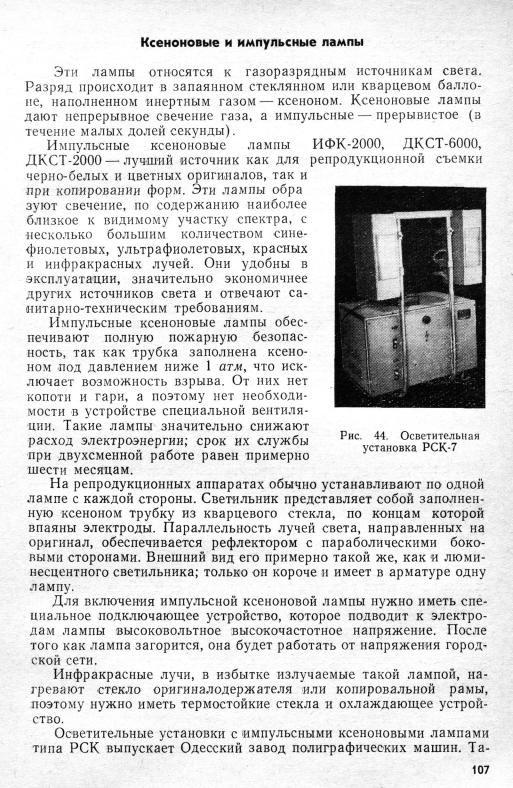

кая установка, как, например, РСК-7 (рис. 44), состоит из двух све­ тильников, в каждом из которых размещено по одной трубчатой ксеноновой лампе ДКСТ-2000. На расстоянии 1 м от оригинала она создает освещенность 10 тыс. лк. Ее используют для малых горизон­ тальных и вертикальных фотоаппаратов.

Для больших фотоаппаратов применяют установки РСК-6.

Люминесцентные лампы дневного света

Люминесцентные лампы дневного света марки ДС представля­ ют собой ртутные лампы низкого давления. Помимо паров ртути, в них находится газ аргон, который повышает силу свечения. Стек­ лянную трубку покрывают изнутри специальным составом —люми­ нофорами. Люминофоры поглощают ультрафиолетовые лучи и ис­

Для освещения оригиналов при репродукционной съемке и соз­

Лампы дневного света отвечают санитарно-техническим требо­ ваниям.

§28. ОПТИЧЕСКИЕ УСТРОЙСТВА ФОТОАППАРАТА

Коптическим устройствам, входящим в обязательный комплект репродукционного фотоаппарата, относятся объективы, диафрагмы (см. § 19, 20), оборачивающие системы, а также антимуарное уст­ ройство.

Оборачивающие системы

При съемке оригинала в обычных условиях изображение на не­ гативе получается обратным (зеркальным), т. е. таким, каким мы его видим в зеркале.

При изготовлении формы способом позитивного копирования изображение на негативе должно быть прямым. Это достигается съемкой через призму (зеркало). Таким образом, изображение на

108

слоем серебряной амальгамы. Таким образом, отраженный от ори­ гинала луч света, прежде чем упасть на светочувствительный слой, преломляется на 90°.

При съемке с призмой (зеркалом) на горизонтальном фотоаппа­ рате фотокамеру поворачивают относительно штатива на 90°. При

является пока единственным средством получения негативов с пря­ мым изображением.

Современные двухкомнатные автоматизированные репродукци­ онные аппараты в зависимости от конструкции имеют две или три специальные оборачивающие системы, исключающие поворот ка­ меры. На рис. 46 показана одна из таких систем. Зеркала 3 и 4, соединенные под углом 90°, расположены к оптической оси объек­

Лучи света, попавшие сначала на зеркало 4, отражаются в сто­ рону поверхности зеркала 3 и только после этого в объектив. Таким образом, лучи от зеркал отражаются дважды и получается двойное обращение изображения.

Третье обращение происходит после того, как лучи пройдут объектив. Но его оптическая ось не перпендикулярна поверхности светочувствительного слоя, а параллельна ей. Чтобы лучи света могли достичь светочувствительного слоя, они должны еще раз пре-
