6.

Краткие сведения о полиграфических материалах

К полиграфическим материалам относятся материалы, кото­ рые находят применение при изготовлении печатной продукции: газет, книг, журналов, брошюр, плакатов и других видов изда­ ний.

Полиграфические материалы можно разделить на две груп­ пы: основные материалы, входящие в готовые печатные издания

Бумага — листовой материал, состоящий из мельчайших ра­ стительных волокон, пространство между которыми частично за­ полнено минеральными веществами — наполнителями, например зернами каолина или белой глины, клеящими веществами, пони­ жающими способность бумаги впитывать влагу, подцветкой и др. Бумага изобретена в Китае в I в. нашей эры, в Европе ее стали

Для полиграфических целей бумага выпускается в листах или рулонах. По Государственному стандарту листовые бумаги для

ся различного качества и различных свойств, в зависимости от назначения.

Печатные бумаги делятся на газетные, книжно-журнальные, для разных видов печати: а) для высокой печати (типографская бумага), б) для плоской печати (литографская и офсетная бу­

ложечные бумаги, предназначенные для изготовления обложек брошюр и оклеивания переплетов.

Одна из главных характеристик бумаги — плотность, которая определяется массой 1 м2 бумаги в граммах. Бумажная промыш­ ленность для полиграфических целей выпускает бумагу массой

1 м2 от 30—40 до 250 г.

Картон по составу и структуре волокон подобен бумаге, но масса 1 м2 его более 250 г.

Производство картона аналогично производству бумаги. Кар­ тон можно получить склеиванием нескольких слоев бумаги на специальных машинах. Для придания картону некоторой гладко-

21

сти его пропускают через несколько валов каландра, лощат на лощильных станках. Лощеный картон может быть исполь­ зован для изготовления переплетов без оклейки их бумагой. Картон выпускается в листах различных размеров толщиной 0,75—3 мм.

Печатные краски. Печатные краски представляют собой преи­ мущественно смесь тонко растертого красящего вещества с более или менее жидким и липким связующим веществом. Имеются также краски, представляющие собой раствор красящего веще­ ства в связующем. Кроме красящего вещества и связующего, в печатные краски вводятся различные добавки: подцветки — для изменения и усиления тона краски; сиккативы — вещества, содей­ ствующие ускорению высыхания; наполнители — для улучшения печатно-технических свойств краски.

Ассортимент печатных красок весьма широк, все они подраз­ деляются на несколько видов и сортов.

Взависимости от способа печатания, краски могут быть типо­ графские (для печатания способом высокой печати), офсетные или литографские краски, для глубокой печати, краски для тра­ фаретной печати и др.

Взависимости от конструкции печатных машин выпускаются ротационные и краски для плоскопечатных машин.

Краски также подразделяются — по характеру печатной про­

дукции, например, иллюстрационные, газетные, афишные, пере­ плетные, для трафаретной печати и др.

Главная характеристика красок — цвет. По цвету краски де­ лятся на черные, белые и цветные.

Все сорта и виды красок обладают различными свойствами, главными из которых являются:

свойства, определяющие внешний вид красок и красочного оттиска: цвет, оттенок, степень блеска, кроющая сила. Так, на­ пример, в каталоге красок имеются образцы черных красок са­ мых различных оттенков, а отпечатки обладают различной сте­ пенью блеска;

свойства, определяющие поведение краски в процессе печата­ ния (печатно-технические свойства): густота и вязкость (кон­ систенция), липкость, скорость высыхания на оттиске, прочность закрепления на различных сортах бумаг, степень проникания краски в толщу бумаги;

свойства, определяющие стойкость красок и красочных отти­ сков относительно различных внешних воздействий: светопрочность, водопрочность.

Краски для глубокой печати представляют собой особую группу: они изготовляются на бензольно-смоляных, спирто-смо- ляных и водно-клеевых связующих веществах, они жидкие и легко и быстро испаряются.

Краски для анилиновой печати представляют собой водноспиртовые растворы различных красителей.

22

Двухтоновые красители — краски, изготовленные из двух кра­ сящих веществ, обладающих различными свойствами относитель­ но связующего вещества. При печатании двухтоновыми краска­ ми одно красящее вещество, нерастворимое в связующем, дает свой цвет, а второе красящее вещество, растворимое в связую­ щем, слегка расплывается на бумаге, образуя вокруг первого красочного изображения ореол другого цвета. Двухтоновые кра­ ски дают своеобразный художественный эффект.

Термокраски — твердые при обычной температуре краски, ко­ торые при подогревании переходят в жидкое состояние и быстро твердеют при охлаждении.

Металлические краски, так называемые «золотые» и «сереб­ ряные», приготовляются из весьма тонких порошков бронзы и алюминия. Применяются при печатании этикеток, грамот.

Ткани. В производстве печатной продукции находят примене­ ние ткани с различными свойствами.

Марля и бязь, сильно подкрахмаленные, применяются для шитья книжных блоков и для окантовки сгиба некоторых видов форзацев.

стороны слоем крахмальных веществ с наполнителями и пигмен­ том, придающих ткани окраску и некоторую жесткость. Фактура

ленно имитирующая кожу. На лицевую сторону ткани нанесен эластичный слой нитроцеллюлозы с наполнителем, пигментом и пластификатором. В настоящее время имеется заменитель леде­ рина, так называемый ледерин на бумажной основе, представ­ ляющий собой бумагу с нанесенным на нее с одной стороны слоем нитроцеллюлозы, близкой по своему составу и свойствам к по­ крытию на ткани.

Так как ткани относительно дорогой материал, заменитель ле­

полимеров или смол. При нагревании синтетические клеи приоб­ ретают необходимую вязкость и липкость, а при охлаждении до

23

естественной температуры за счет испарения некоторых летучих веществ затвердевают.

Другие основные материалы. Очень большие перспективы имеет использование различных пластмасс, применение которых при выпуске печатной продукции все время расширяется.

Для изготовления переплетов применяется широкий ассорти­ мент пластмассовых пленок. Переплеты из пластмассы облада­ ют большой прочностью, позволяют расширить приемы оформ­ ления.

Для улучшения внешнего вида и прочности издания применя­ ют прозрачные синтетические пленки.

Для тиснений на изданиях используется широкий ассортимент красочной и металлической фольги.

Для шитья книжных блоков используются капроновые, ней­ лоновые, хлопчатобумажные ткани. При шитье брошюр исполь­ зуется железная и латунная проволока.

Вспомогательные материалы — применяются в технологиче­ ском процессе производства. Ассортимент этой группы материа­ лов весьма разнообразен и широк. Большинство вспомогательных материалов являются продуктами смежных отраслей промышлен­ ности и находят применение в полиграфии без специальной под­ готовки и обработки. Ряд материалов смежные отрасли промыш­

йодистый, сернокислый и др.), органические растворители, спир­ ты, эфиры и т. д. применяют в весьма разнообразных технологи­ ческих химических процессах, при обработке печатных форм, при

пользуются для смазки рабочих поверхностей машин.

Металлы. В полиграфическом производстве используют оло­ во, сурьму, свинец в виде специальных сплавов для изготовления печатных форм высокой печати.

Цинк и алюминий применяют в виде пластин при изготовле­ нии офсетных печатных форм, никель, хром, медь — в гальвано­ процессах при обработке офсетных форм, для повышения тиражеустойчивостн стереотипов.

7.

Системы измерений

Вполиграфии действуют две системы измерения: метрическая

итипографская. Метрическая система применяется для измере­ ния линейных (метр, сантиметр, миллиметр), весовых (тонна,

24

В практической работе применяют специальную измеритель­ ную линейку — с т р о к о й ер с делениями в типографских еди­ ницах.

Хотя введение метрической системы для наборных материалов было бы очень полезным, но для этого необходимо в промышлен­ ности заменить все запасы шрифтов, что потребует огромных ка­ питальных затрат.

8.

Форматы изданий и единицы измерения продукции

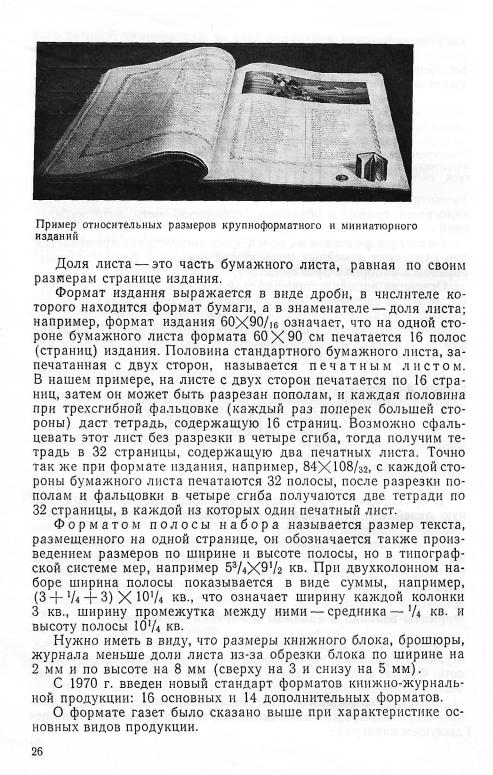

Ф о р м а т о м и з д а н и я называется размер книжного блока, журнала, брошюры, выраженный в сантиметрах по ширине и вы­ соте. Формат издания зависит от формата бумаги и доли бумаж­ ного листа.

Ф о р м а т б у м а г и — это стандартный размер листа по дли­ не и ширине, выраженный в сантиметрах, как это показано в пре­ дыдущем параграфе.

25

Кроме уже упомянутого печатного листа, для учета работы ти­ пографий и издательств действуют следующие условные еди­ ницы:

А в т о р с к и й л и с т является условной единицей измерения объема труда автора, рецензента, редактора и используется для планирования работы издательства и взаимных расчетов между издательством и автором. Один авторский лист содержит 40 тыс. знаков (считая буквы, цифры, знаки препинания и пробелы ме­ жду словами), или 700 строк стихотворного текста, или 3 тыс.см2 , занятых иллюстрациями в издании (а не в оригиналах).

У ч е т н о - и з д а т е л ь с к и й л и с т — единица измерения объема печатного произведения и объема работы, связанной с выпуском издания, выполненной редакционно-издательскими ра­ ботниками. В учетно-издательский лист, кроме авторского текста, включается весь материал, который появился в издании как ре­

чатный лист и учетный печатный лист, и служит единицей изме­ рения объема одного экземпляра издания, а также всего тиража одного издания или всего объема продукции, выпущенной изда­ тельством или полиграфическим предприятием.

Физический печатный лист равен бумажному листу любого стандартного размера, запечатанному с одной стороны. Следо­ вательно, один бумажный лист, запечатанный с двух сторон, со­ держит два физических печатных листа.

Учетный печатный лист равен бумажному листу 60X90 см, запечатанному с одной стороны. Пересчет физических печатных листов в учетные листы производят по соотношению площади бу­ мажного листа с площадью листа формата 60X90 см, которая

вода стандартного формата бумаги в условные печатные листы. Эти коэффициенты вычислены для всех стандартных форматов и приведены ниже:

Т е т р а д ь — сфальцованный (согнутый) в несколько сгибов (в 1,2,3 или 4 сгиба) оттиск или бумажный лист независимо от размеров до фальцовки.

27

9.

Некоторые сведения об оформлении изданий

Шрифты. Шрифт — один из основных элементов любого пе­ чатного издания — является носителем информации и служит средством воспроизведения текста в книге, журнале, газете или каком-либо другом произведении печати. Основное его назначе­ ние— передача содержания при чтении. Этому назначению он от­ вечает тем лучше, чем более высокими художественными каче­ ствами обладает. Шрифтом в полиграфии принято называть ком­ плект знаков, необходимых для воспроизведения текста на каком-либо языке.

Шрифты делятся по своему назначению и области примене­ ния на книжные, газетные, плакатно-афишные, картографиче­ ские, декоративные, рекламные. Кроме того, можно выделить осо­ бую группу шрифтов специального назначения, например, шриф­ ты для набора документов строгой отчетности (банковские чеки, книжки сберегательных касс и др.), имитационные шрифты, на­ пример, шрифты, рисунок которых близок к каллиграфическому письму, или шрифты, рисунок которых повторяет шрифт пишу­ щих машинок.

Одно из основных требований, предъявляемых к шрифту — удобство чтения, простота распознавания отличительных особен­

Kai as rankose laikau nauja. knyga, daikta, kuris spaustuveje padarytas savo rusies didvyrio, rinkejo rankomis, kuriam padejo kokio tai didvyrio israsta ma-

t?pp 5hnpu Спр qppp t пЭДИпиГ Up шпшрчш, n PH iqiuuipiuuinilht 1: uiuiiupiuCmvt' q-pu^iupti, jmpiufiiuuim^ uijH fibpnup &bnpn4, Up pG;>-np шц пЬртф RduipiuS

ЛтеодЬйц b;)cV3o obucjo ^0360 Эо^ойс^Ь, Gogcoo, £0c>3-

дЗоАоЬ Ьдср 0 1 ", ЭйБ^аБоЬ (ооЬЭйЛдооот, АгоЭдсГоу g»G3g

Образцы набора одного и того же текста на разных языках, характеризующие различную основу письменности (сверху вниз) на русском языке, набранный шрифтом на русской основе, на эстонском языке, набранный шрифтом на ла­ тинской основе, и на армянском и грузинском языках, имеющих свои особые основы письма

28

чение шрифта по видам литературы (художественная, научная) и по роли шрифта в издании (текст, заголовок и другие элементы издания).

На качество воспроизведения шрифта оказывает сильное влияние способ набора и техника печатания, что в целом и при­ вело к большому разнообразию шрифтов, отличающихся рядом признаков.

Шрифты характеризуются: 1) графической основой знаков письменности, 2) рисунком, 3) начертанием, 4) размером.

Под графической основой знаков подразумевается комплект знаков алфавита, необходимый для воспроизведения текста на каком-либо языке: русском, греческом, армянском, грузинском, немецком, английском и другом языке. Состав алфавита и ха­ рактерный общий облик шрифтов определяется исторически сло­ жившимися национальными особенностями письменности.

Славянские народы пользуются шрифтами на русской графи­ ческой основе. В ряде европейских стран шрифты сформирова­ лись на латинской основе. Некоторые знаки алфавитов русской и латинской графических основ имеют одинаковую скелетную ос­ нову рисунка букв, но выражают различный звук (например, Р, Н, В), а ряд знаков имеют свой специфический рисунок (напри­ мер, для русской основы знаки Ж , Ф, Я, Т, Щ, Ъ, Ы, Э и другие, для латинской основы — f, t, s, г, w, g и др.). Ряд народов СССР

ввели алфавиты на русской основе с видоизменением некоторых знаков (например, е,— 1^Г, Н>, Ж,— э и др.) для более точного вы­ ражения звукового состава языка.

По рисунку шрифт характеризуется особенностями отдельных элементов, образующих буквы. Так, в русском алфавите некото­

Но существуют комплекты, в которых прописные и строчные бук­ вы одинаковы по рисунку (например, Аа, Бб). В последнем при­ мере строчные буквы называются капительными.

Каждый элемент знака служит для облегчения его опознава­ ния и содействует ускорению и улучшению условий чтения. Кро­ ме того, форма этих элементов делает шрифт по-своему краси­ вым, улучшает «архитектуру» отдельных знаков, всего алфавита, страницы текста.

Один из главных признаков, характеризующих рисунок шриф­ та,— отношение толщины основных и соединительных штрихов. Основные штрихи букв обычно завершаются подсечками, кото­ рые имеют различные окончания. Все характерные элементы букв, названия этих элементов и положение букв в строке пока­

29

По насыщенности различаются шрифты: светлые, полужир­ ные и жирные.

По наклону основных штрихов различаются шрифты прямые, с вертикальными основными штрихами, курсивные, характери­ зующиеся отклонением основных штрихов от вертикального по­ ложения и тем, что рисунок строчных букв (например, а, ч, д, т и др.) в некоторой степени напоминает буквы, написанные от руки. Наклонные шрифты повторяют рисунок всех знаков пря­ мого шрифта, но основные штрихи наклонены обычно вправо или влево, что встречается реже.

По относительным размерам ширины и высоты знаки шрифта делятся на пять групп: нормальные, узкие, сверхузкие, широкие и сверхширокие. В нормальных шрифтах отношение ширины очка

например, для набора пригласительных билетов, афиш, реклам­ ных изданий и т. п.

Кегль шрифта — одна из основных характеристик, определяю­ щих его размеры. Кегль шрифта — высота в типографских пунк­ тах прямоугольника, в который может быть вписан любой знак алфавита данного размера с учетом верхнего и нижнего просве­ та, необходимого для образования межстрочного пробела (ин­ терлиньяжа). Ширина прямоугольника зависит от формы знака. Так, например, для буквы «Ш» ширина прямоугольника будет больше в сравнении с шириной прямоугольника для «!» — знака восклицания.
