Глава 12

Особые виды полиграфических работ

1.

Общие замечания

Полиграфия зародилась и развилась, как книгопечатание. Книги, журналы и газеты и сейчас являются основными видами продукции полиграфии. Однако, наряду с ними, полиграфиче­ ские предприятия во все увеличивающемся объеме выпускают репродукции с картин, плакаты и афиши, конверты и открытки, географические карты и ноты, билеты и бланки, денежные знаки и марки и многие другие виды печатных изделий, несомненно, являющихся полиграфической продукцией.

Если совсем недавно считалось, что материалом для печати может быть только бумага и картон, в настоящее время печать производят на фольге, жести и других металлах, на целлофане, полиэтилене, триацетатных и других синтетических пленках, на стекле и керамике, на разнообразных пластмассах и комбиниро­

венно в машинах, производящих соответствующую продукцию, например, в папиросных машинах изготовляются пачки с пе­ чатью, в которые и пакуются папчросы, в молокоразливочных ма­ шинах изготовляются пакеты «тетрапак», в разливочных маши-, нах производится печать на бутылках и т. д.

Естественно, такие машины работают не на полиграфических предприятиях, но их продукция остается полиграфической.

233-

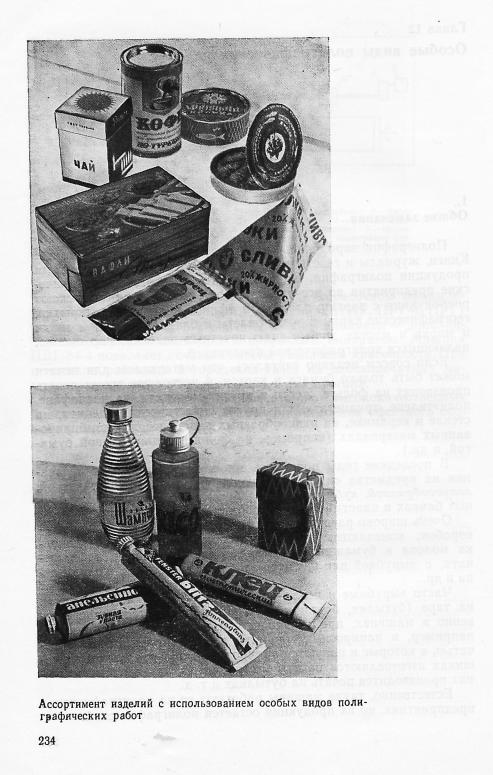

Прочно вошли в номенклатуру полиграфической продукции также изделия из бумаги и картона, при изготовлении которых используются печатные, брошюровочно-переплетные процессы, а также вырубка, биговка, резка и др. Это так называемые бе­

Столь большое расширение ассортимента изделий полигра­ фической промышленности повлекло за собой появление новых видов отделочных процессов, часть из которых может применять­ ся и при изготовлении книжно-журнальной продукции для ее «облагораживания», увеличения прочности, улучшения внешнего вида и оформления (лакировка обложки, припрессовка пленок и др.), а часть является специфической для особых видов про­ дукции (бронзирование, вырубка, гуммирование и др.).

Производство многих особых видов продукции осуществля­ ется на строго специализированных фабриках цветной печати, беловых товаров, картографических, обойных, полиграфических (упаковки, этикетки и картонажные изделия) и т. п. Однако не­ малое количество современных полиграфических предприятий, наряду с книжно-журнальной продукцией, выпускает изобрази­ тельную продукцию и бланки, беловые товары и упаковки, эти­ кетки, шильды и другие виды продукции.

Задача данной главы дать общее представление об особенно­ стях производства различных видов полиграфической продук­ ции и о некоторых специальных отделочных процессах.

2.

Листовая продукция

Листовой продукцией называют все печатные издания, не подвергающиеся в дальнейшем фальцовке и брошюровке, т. е. выпускаемые в виде отдельных листов любого формата. К листо­

карточки с художественным изображением или без него) и неко­ торые другие виды изделий.

По приведенному выше определению к листовой продукции могут быть также отнесены многие виды бланков, билетов, этике­ ток, географических и других карт и даже обоев и декора­ тивных бумаг. Однако в связи со специфическими особенно­ стями перечисленных видов продукции они выделяются в особые группы.

Листовая продукция изготовляется всеми способами печати — высокой, глубокой, офсетной и особыми, имеющими свои специ-

235

фические особенности. Принципиального отличия в технологии изготовления листовой продукции и книжно-журнальной, рас­ смотренного выше, нет. Изготовление форм текстовых и иллю­ страционных может отличаться только форматом — часто пла­ каты и афиши имеют формат целого бумажного листа или даже больше — 2—4 листа, иногда, наоборот, формат достаточно мал (открытки), и на листе печатается сразу несколько одинаковых или разных сюжетов.

Многие виды листовой продукции — это многокрасочные изда­ ния с односторонней печатью. Для текстовых плакатов и афиш набор выполняется шрифтами крупных кеглей (до 10—15 кв.), чтобы текст, точнее, его основные строки, могли читаться на большом расстоянии.

При изготовлении репродукций с художественных произведе­ ний особое значение приобретает процесс их фотографирования, который выполняется с помощью специальной аппаратуры не­ посредственно в музеях. В настоящее время, как правило, такую съемку выполняет издательство, представляющее в типографию цветные диапозитивы — слайды (иногда даже цветоделенные), с которых затем и изготовляются печатные формы.

Печатание листовой продукции способом высокой печати про­ изводится на плоскопечатных или листовых ротационных маши­ нах, а с гибких форм высокой печати и способами глубокой и офсетной печати на односторонних листовых одно- и многокра­ сочных машинах и ролевых машинах с листовым выкладом.

Все более широкое распространение получает печать произ­ ведений искусства на специальных сортах тканей офсетным спо­ собом. Особенность процесса заключается в дополнительной пе­ чати грунта на тканях, используемых для этих целей, что позво­ ляет передать фактуру полотна живописной картины и прибли­ жает репродукцию к подлиннику.

Разработан также метод нанесения мазков краски, имеющих ощутимый рельеф на живописных картинах. Это еще более улуч­ шает художественный эффект от репродукции.

Подобные репродукции, обрамленные в раму, оставляют у зрителя впечатление подлинника.

При изготовлении художественных открыток разными спосо­ бами печати их оборот (для письма) обычно печатают высокой печатью с резиновых форм или офсетом.

Отделка большинства видов листовой продукции заключает­ ся лишь в разрезке (открытки, афиши малого формата) и под­ резке краев (плакаты, репродукции и др. на полный формат листа). Открытки и наглядные пособия часто выпускаются комп­ лектами в обложке или папке. В этом случае необходима комп­ лектовка (подбор), изготовление папок и укладка в обложку или папку. Для комплектовки открыток разработаны специаль­ ные машины, комплектовка больших плакатов — наглядных по­ собий — выполняется вручную.

236

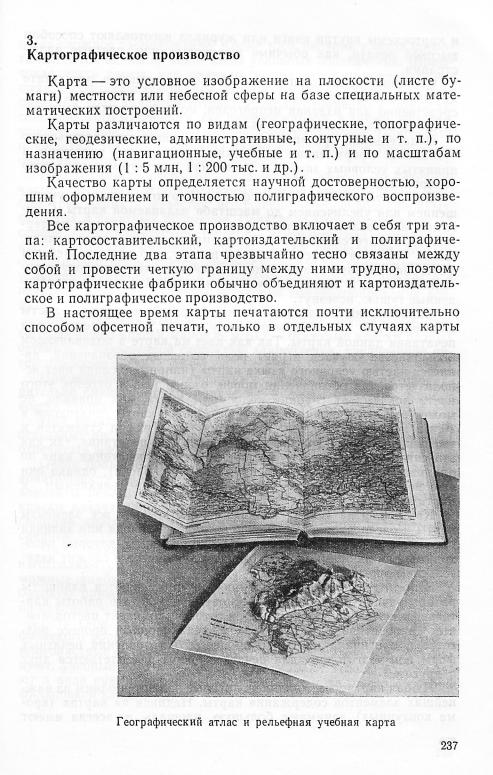

и картосхемы внутри книги или журнала изготовляют способом высокой печати, как обычные штриховые или цветные иллю­ страции.

Составительский оригинал карты, полученный в результате научных изысканий, экспедиций и съемки на местности, непо­ средственно для издания непригоден, по нему должен быть из­ готовлен издательский оригинал.

Издательский оригинал карты — это копия составительского оригинала, оформленная с высоким графическим качеством в принятых условных знаках и пригодная для фотомеханического воспроизведения.

Составительский оригинал фотографируют с нужным умень­ шением или увеличением до масштаба издаваемой карты. С не­ гатива изготовляют печатную форму и получают оттиски на чер­ тежной бумаге синей краской, так называемые «синие копии». Синяя (голубая) краска выбрана потому, что при дальнейшем фотографировании она не будет воздействовать на светочувстви­ тельный слой, и линии, не нужные на данной форме и не обве­ денные тушью, исчезнут.

Синие копии наклеиваются на твердый материал — листы алюминия или пластмассы по числу красок, установленных для печатания данной карты. Так как цвет на карте в подавляющем большинстве случаев играет роль условных обозначений, яв­ ляется частью условного языка карты (например, синий цвет ис­ пользуется для обозначения морей, озер и рек, а оттенок этого цвета показывает глубину водоемов), карта, как правило, не может быть отпечатана в 4 краски. Многие карты печатаются в 10, 12 и даже 15 красок. Работники картографии стремятся к уменьшению числа красок, необходимых для печатания, так как это снижает расходы. Существуют методы печатания карт по принципу многокрасочных репродукций (4 краски), однако они еще не удовлетворяют всем требованиям, предъявляемым к картам.

Картограф на «синих копиях» прорабатывает все элементы карты и расчленяет изображение на краски, обводя или заливая тушью на каждом планшете только те элементы, которые необ­ ходимы для данной краски. Комплект планшетов и служит изда­ тельским оригиналом.

В последние годы при издании карт применяются планшеты на прозрачной пластмассовой основе, в результате работы кар­ тографа в этом случае получается готовый комплект цветоделенных диапозитивов. Таким образом, редакционный процесс под­

238

очень сложное расположение. Кроме того, рисунок и кегль шриф­ та являются одним из важнейших условных обозначений. Шриф­ товая часть карты, как правило, выполняется на одном план­ шете, подготавливаемом для черной краски. Оттиски или диа­ позитивы всех надписей готовятся заблаговременно с помощью типографского машинного или ручного набора, а также, что, без­ условно, лучше, с помощью фотонаборных установок. Подготовка планшета с текстом — одна из наиболее сложных и трудоемких операций картоиздательского процесса.

Необходимость очень точной приводки красок и передачи часто тончайших оттенков разных цветов предопределяет осо­ бые требования к качеству исполнения фоторепродукционных, формных и печатных процессов. Печатание карт выполняется на особой картографической бумаге — высокосортная плотная и прочная бумага, малодеформируемая при смачивании. Бумага обязательно подвергается предварительной акклиматизации в условиях печатного цеха; в помещениях подготовки бумаги и в печатных цехах необходимы установки кондиционирования воз­ духа.

Для печатания карт используются также специальные кар­ тографические краски марок К и КО — офсетные краски разных оттенков с повышенной скоростью закрепления, увеличенной ин­ тенсивностью цвета.

При использовании стандартных офсетных красок их предва­ рительно смешивают до получения нужных оттенков. Краску всегда готовят на полный тираж карты.

При печатании карт большого формата, изготовляемых на отдельных листах, необходимо каждой краской последовательно отпечатать все листы.

Очень большое значение имеет правильность выбора после­ довательности наложения красок. Обычно принято штриховые элементы печатать перед полутоновыми или фонами, светлые краски кладут раньше темных, учитывают печатно-технические свойства красок, форму с текстом лучше всего печатать по­ следней.

Часто одна карта печатается на разных языках, для чего изготовляют сменные текстовые формы. Чтобы исключить воз­ можные ошибки, обычно для каждого языка устанавливают свою боковую приводку бумаги путем перестановки боковых упоров на накладном столе или в самонакладе.

Есть своя специфика и в отделочных процессах картогра­ фического производства. Листовые карты обрезают и разрезают: многолистные — особым образом обрезают, склеивают и фаль­ цуют, учебные карты наклеивают на марлю, атласы изготовля­ ют в виде книг и брошюр различного формата, часто с особой фальцовкой каждой карты.

239

4.

Нотопечатание

Нотные издания отличаются от книжных только методами изготовления форм. Печатные (способами высокой, глубокой и офсетной печати) и брошюровочно-переплетные процессы такие же, как при изготовлении книг и брошюр.

Еще совсем недавно применяли нотный набор из литер, имеющих очко не только нотного знака, но и так называемого нотного стана (пять параллельных линий). Таким образом, каж­ дый нотный знак должен был изготовляться в таком количестве вариантов, сколько положений он мог иметь на нотном стане. Касса для комплекта нотных литер содержала более 380 ячеек. Это был трудоемкий ручной процесс, к тому же не обеспечи­ вающий качества (заметные перерывы линеек нотного стана). В настоящее время нотный набор в СССР не применяют. Наи­ большее распространение сейчас имеет гравирование нот. На полированной цинковой пластине нужного формата производят разметку, специальным резцом с пятью режущими кромками гравируют нотные станы, а затем в соответствии с рукописным оригиналом при помощи комплекта пуансонов наносят нотные знаки. Пуансон ставят на пластину и ударяют по нему молот­ ком. На пластине получается углубленное изображение нужно­ го нотного знака. Это также трудоемкий ручной процесс, тре­ бующий высокой квалификации нотогравера. В последнее вре­ мя находит применение новый способ набора музыкальных произведений с использованием принципов фотонабора. Нотные знаки в полном ассортименте и значительного размера белой краской нарисованы на тонких пластинах черного цвета. Набор музыкальных строк осуществляется на доске путем расклады­ вания нотных знаков. Нотные знаки закрепляются на доске си лой электромагнита, помещенного под доской по всей ее пло­ скости.

Всвою очередь доска служит оригиналодержателем в фото­ репродукционном аппарате. Набор музыкального произведения репродуцируется, а пленка, после соответствующей обработки, используется для изготовления высокой (клише), офсетной или глубокой печатной формы.

Вжурналах и книгах нотные произведения, занимающие не более одной полосы, изготовляют фотографированием рисован­

Обои и декоративные бумаги печатаются на специальных ма­ шинах с применением высокого и глубокого способов печати, а также трафаретной печати и флексографии.

240

Схема бумагокрасильной машины для грунтовки обойной бу­ маги:

Во всех случаях обойная бумага должна быть загрунтована, окрашена в какой-либо один цвет, который служит фоном для рисунка обоев.

Общая особенность обоев и декоративных бумаг состоит в том, что наносимый на них рисунок должен быть непрерывным по всей длине бумажного полотна. В связи с этим, во-первых, все печатные машины должны быть построены по принципу ро­ левой ротационной печати и, во-вторых, печатные формы долж­

пленки тонкой иглой, закатывают краской, удаляют ее излишки и притиранием (после точного наложения кальки) переводят на деревянный печатный валик. По контурам рисунка в валик за­ бивают медную ленту. Металлический контур рисунка смазыва­ ют краской и прокатывают валик по сукну. По контуру отпечат­ ка сукно обрезают и вклеивают внутрь металлического контура. Валики заготавливаются по числу красок, которыми будут пе­ чатать обои. Сукно пропитывают водостойким лаком.

Для печатания обоев обычно используют ролевую бумагу шириной 50, 65 или 75 см машинной гладкости, массой 1 м2

сильных агрегатах, которые состоят из бумагокрасильной маши­ ны, пневматического присосного стола, сушильного аппарата и

241

^ ^ ?P ^ у

Последовательность печатания рисунка обоев на обоинопечатной маши­ не (на схеме в шесть красок)

рулонного приемного устройства, работающих от общего при­ вода.

Обойно-печатные машины, как правило, имеют 8—12 печат­ ных секций, обеспечивающих печать всех красок за один цикл, и сушильные устройства, позволяющие сразу сматывать готовые обои в рулоны. Каждая печатная секция имеет печатную пару — печатный валик и печатный цилиндр и красконаносное устрой­ ство. Красконаносные устройства различны: для масляных кра­ сок— с системой валиков, клеевых красок — с «бесконечным» сукном и ракелем.

Для получения рельефа на поверхность обоев наносится тес­ тообразная краска толстым слоем по рисунку или просто сет­ кой.

Печать с гравированных металлических валиков с сильно углубленным рисунком принципиально не отличается от глубо­ кой печати.

Нанесение рисунка мягкой сетки, также имеющей рельефный вид, производится по принципу трафаретной печати. В этом слу­ чае красочный аппарат расположен внутри печатного валика,

18 м. Эта работа выполняется на специальных машинах, кото­ рые имеют мерительное устройство, резальное устройство, фальц­ аппарат для загиба полотна внутрь, бандерольный аппарат для маркировки.

Декоративные бумаги используются в различных отраслях промышленности и в быту. Ассортимент декоративных бумаг, имеющих одностороннюю печать, весьма широк. К такого рода
