машинах, и только в отдельных небольших типографиях еще применяют ручной труд.

Листоподборочные машины состоят из однотипных секций, вдоль которых двигается сбо­ рочный транспортер. Каждая секция имеет магазин для укладки стопы тетрадей с од­ ним номером сигнатуры. В ма­ газине тетради лежат кореш­ ками к транспортеру. Вакуум­ ный присос подходит к кореш­ ку нижней тетради в магазине. Отгибая корешок тетради, щип­ цы захватывают тетрадь, выта­ скивают ее из магазина и пере­ носят на сборочный транспор­ тер. Листоподборочные маши­ ны выпускаются с 12—30 сек­ циями. При каждом рабочем ходе щипцы каждой секции по­ дадут на транспортер по одной тетради. К следующему ходу щипцов транспортер передви­ нется на расстояние, равное ширине секции, и тетрадь пер­ вой секции окажется против

следующей секции. По мере движения транспортера на нем соби­ раются пачки тетрадей из всех секций машины. Каждая пачка представляет собой блок, который и выводится на приемный стол. Листоподборочные машины могут работать со скоростью до 75 тыс. тетрадей в час.

При изготовлении брошюр комплектовка подборкой часто также агрегатируется с последующими операциями (подбороч­ но-швейные агрегаты, поточные линии изготовления брошюр бес­ швейным скреплением и др.).

Скрепление книжных блоков и брошюр. Скомплектованные в блок тетради необходимо скрепить между собой. Скрепление может быть выполнено проволочными скобами или сшиванием нитками на марле или без нее, а также способами клеевого (бес­

кой, практически всегда сшиваются проволочными скобами через корешок обложки и все вложенные друг в друга тетради. Вну­ три сгиба тетрадей скобы загибаются. Такой вид шитья называ­ ют шитьем «внакидку» и выполняют либо на одноаппаратных проволокошвейных машинах-тачалках, либо в агрегатах (вкла-

203

Производительность машины зависит от скорости накладыва­ ния тетрадей на седло транспортера. Швея практически может накладывать 75—80 тетрадей в минуту, что соответствует при­ близительно 4,5—5,0 тыс. сшитых тетрадей в час.

В последние годы ниткошвейные машины часто снабжаются специальными самонакладами, набрасывающими тетради на сед­ ло транспортера, которые значительно облегчают труд работниц и повышают производительность труда.

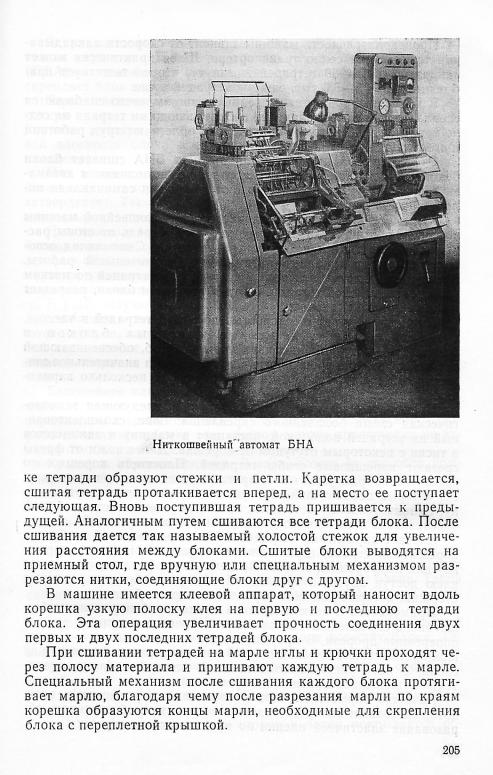

Отечественный ниткошвейный автомат БНА сшивает блоки без корешкового материала. Все операции выполняются автома­ тически, вручную только загружают в магазин самонаклада по­ добранные блоки.

Ниткошвейный автомат отличается от ниткошвейной машины наличием самонаклада, который отделяет тетрадь от стопы, рас­ крывает ее и сажает на седло транспортера. Самонаклад осво­ бодил швею от выполнения тяжелой и утомительной работы. Кроме того, автомат контролирует подборку тетрадей по меткам на корешке каждой тетради, считает тетради и блоки, разрезает нити, соединяющие блоки.

Автомат работает со скоростью до 6 тыс. тетрадей в час.

Б е с ш в е й н о е с к р е п л е н и е к н и ж н ы х б л о к о в и б р о ш ю р — это принципиально новый способ, обеспечивающий резкое повышение производительности труда и значительное сни­ жение себестоимости продукции. Существует несколько вариан­ тов этого метода скрепления тетрадей в блок.

Наибольшее распространение получила следующая техноло­ гическая схема бесшвейного скрепления: блок, скомплектован­ ный из тетрадей подборкой, поступает в машину и зажимается в тиски с некоторым отступом от корешка. Далее ножи от фрезы срезают корешковые сгибы тетрадей. Плоскость корешкового среза слегка распускается и проклеивается синтетическим кле­ ем, который после сушки образует на корешке эластичную плен­ ку. Незначительная часть клея, проникая между листами блока, обеспечивает надежное соединение листов между собой.

Клеевое скрепление тетрадей можно произвести без обрезки

Применяется и несколько иная схема комбинированного бес­ швейного скрепления. На плоскости корешкового среза делают поперечные прорези. В прорези вводят капроновые нити, а коре­ шок проклеивают. Клеевая пленка соединяет листы блока между собой, а нити удерживаются клеевой пленкой в блоке, значи­ тельно увеличивая надежность крепления.

Качество скрепления блоков определяется свойствами клея, который должен быстро и надежно склеивать и обеспечивать об­ разование эластичной пленки по всей плоскости корешка.

206

В практике производства нашли применение поливинилацетатная эмульсия (ПВА) и термопластические пленки. Эмульсия (ПВА) —очень быстро высыхает и после нанесения на корешок скрепляет блок эластичной пленкой.

Термопластические пленки представляют собой бумагу (или тонкую ткань), на одной стороне которой имеется клеевой слой.

затвердевает. Такое скрепление отличается прочностью и долго­ вечностью.

Для каждого из описанных способов бесшвейиого скрепления блоков имеются специальные машины и автоматы, конструкция которых обеспечивает выполнение операций по определенной тех­ нологии, установленным режимам обработки, с применением нормализованных материалов.

В ГДР получил распространение оригинальный метод скреп­ ления блоков — тетради непосредственно при фальцовке сшива­ ются нитками, затем подбираются (комплектуются) и между со­ бой скрепляются одним из бесшвейных способов. При этом от­

перспективы к автоматизации процессов изготовления книги. Об­ работка книжного блока при клеевом методе практически не за­ висит от объема блока.

Крытье и обрезка брошюр. В зависимости от способов ком­ плектовки брошюр и скрепления блоков изменяется тип брошю­ ры и метод ее крытья (или вставки в обложку).

Брошюры, скомплектованные вкладкой, сразу же вкладыва­ ются в обложку и сшиваются вместе с ней. Такую брошюру остается только обрезать с трех сторон.

Для того чтобы прикрыть проволочные скобы у корешка бро­ шюр, сшитых втачку, обложку следует приклеить к корешку и узкими полосками к первой и последней страницам блока. Такой способ вставки брошюры в обложку называют крытьем « в р о с - п у с к».

Брошюры, сшитые нитками или скрепленные клеем, можно вставить в обложку, приклеив ее только к корешку блока. Та­ кой вид вставки называют о б ы к н о в е н н ы м крытьем.

В последних двух случаях возможны два варианта обработки брошюр.

1. К блоку приклеивается обложка, и затем брошюра обре­ зается с трех сторон;

2. Блок обрезается с трех сторон и затем покрывается об-

207

ложкой с кантами, т. е. края обложки сверху, спереди и снизу выступают за края книжного блока.

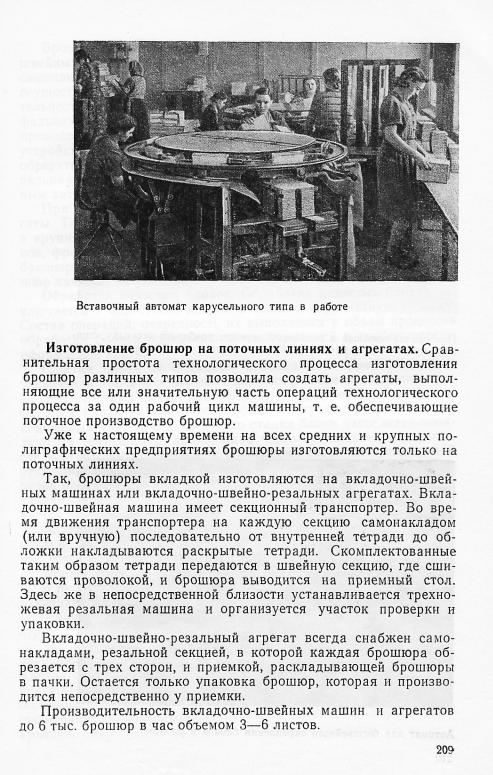

Советское полиграфическое машиностроение выпускает вста­ вочный автомат (БИП-4) карусельного типа. Вокруг поворотно­ го круглого стола с несколькими зажимами для блоков располо­ жены самонаклад блоков, клеевой аппарат, самонаклад обло­ жек, секция обжима брошюр, выводное устройство, приемный стол. Самонаклад подает блок в зажимы круглого стола и при повороте подходит к клеевому аппарату, где на корешок нано­ сится клей. Далее блок перемещается к самонакладу, на кото­ ром находится стопа раскрытых обложек. Самонаклад подни­ мается, и верхняя обложка прижимается к корешку блока и при­ клеивается. Самонаклад опускается, а брошюра подводится за­

обжимается. Стол поворачивается, зажимы освобождают брошю­ ру, и она выпадает на приемный стол.

Производительность автомата до 1800 брошюр в час. Трехстороннюю обрезку брошюр выполняют на трехножевых

резальных полуавтоматах. Пачку брошюр (или книжных блоков) вручную укладывают на стол, откуда она передается в зону но­ жей под рабочий прижим. Два боковых ножа опускаются и об­ резают пачку по верхнему и нижнему полю, затем боковые ножи поднимаются, а третий нож обрезает пачку по переднему полю. Прижим освобождает пачку, и она автоматически выталкивает­ ся на транспортер, который и выводит ее на приемный стол.

На трехножевых машинах можно обрезать брошюры, жур­ налы и книжные блоки разных форматов, собранные в пачки толщиной до 8 см. Производительность машины до 1 тыс. пачек в час.

208

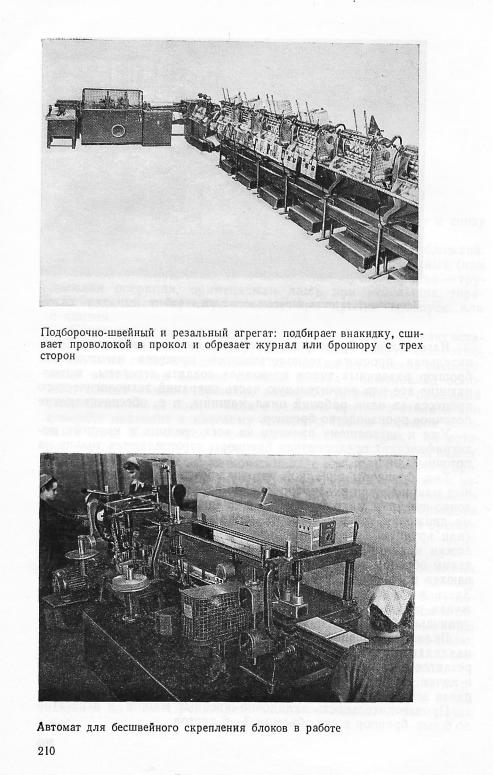

Брошюры, сшитые втачку, обрабатываются на подборочношвейных автоматах. Транспортер имеет форму желоба. Тетради самонакладами подаются в желоб транспортера, на котором и осуществляется подборка листов брошюры в нужной последова­ тельности. Скомплектованный блок сталкивается по верхним фальцам и подается в швейную секцию. Блок брошюры, сшитый проволокой втачку в две-три скобы, выводится на приемное устройство, после чего остается покрыть брошюру обложкой и обрезать с трех сторон. Крытвенная машина и трехсторонняя ре­ зальная машина устанавливаются в линию с подборочно-швей­ ным автоматом.

При бесшвейном скреплении брошюр также применяют агре­ гаты. Так агрегат «Джет-Биндер» (Швейцария), установленный в крупных отечественных типографиях, производит подбор бло­ ков, фрезеровку корешка, скрепление блока термоклеем, крытье брошюры обложкой, сушку, обрезку с трех сторон и вывод бро­ шюр пачками на упаковку.

Обработка книжных блоков. Обработка книжных блоков за­ ключается в подготовке их для вставки в переплетную крышку. Состав операций, очередность их выполнения и объем процессов обработки блоков определяются конструкцией и особенностями оформления книги.

Сшитые блоки не обладают необходимой прочностью. Для увеличения прочности корешок книжного блока необходимо про­ клеить, что чаще всего выполняется на заклеечных станках, к которым блоки автоматически подаются транспортером от ниткошвейных машин. С заклеечного станка блоки чаще всего попа­ дают на транспортер, проходящий через сушильное устройство, где корешок высушивается, к обжимному станку и трехножевой резальной машине. После обжима корешка и трехсторонней об­ резки блока (описанной на стр. 208), если предусмотрено оформ­ лением, обрез блока (как правило, только верхний) закраши­ вается особыми красками.

Далее следует обработка корешка блоков: кругление и кэши­ рование. Цель этих операций — придание профилю корешка фор­ мы, которая улучшает условия раскрывания книги.

Форма корешка блока может быть различной.

В практике имеют распространение три вида корешков, отли­ чающихся по форме: прямой, кругленый и каптированный. Их особенности достаточно ясно видны из рисунка, приведенного на стр. 212.

Заключительные операции обработки блоков сводятся к на­ клеиванию на корешок каптала и оклеиванию корешка бумагой. Каптал скрепляет верхние и нижние обрезы корешка и украшает книгу. Оклейка корешка бумагой укрепляет корешок (для блоков большого объема к корешку приклеивают гильзу). После вы­ сушивания книжные блоки готовы к вставке в переплетные крышки.
