от несовершенства светофильтров, и от условий освещенности, и от режима обработки и др. Это требует весьма трудоемкого и сложного процесса корректуры, которая еще совсем недавно про­ изводилась только вручную — ретушер по своему вкусу и опыту, сравнивая негативы с оригиналом, усиливал или ослаблял от­ дельные места негативов (пользуясь краской и ослабителем — раствором красной кровяной соли и гипосульфитом).

Даже при самой высокой квалификации ретушера невозмож­ но обеспечить точного воспроизведения всей цветовой гаммы оригинала.

В последние годы разработаны методы автоматической цветоделительной корректуры с помощью диапозитивов-масок. Раз­ личных методов маскирования в настоящее время много, сущ­ ность их можно видеть на следующем примере.

При фотографировании многоцветного оригинала с синефиолетовым светофильтром получим негатив, который послужит для изготовления клише для печатания желтой краски. В дей­ ствительности, вследствие не идеальности системы светофильтр, светочувствительный материал на негативе будет иметь «при­ месь» красного цвета, отраженного от оригинала. Это означает, что на негативе для «желтого» клише под действием «красного» цвета оригинала получаются участки пониженной плотности или прозрачные. Практически это означает, что на оттиске, сделан­ ном с клише желтой краской, ее будет в избытке в тех местах, которые на оригинале красного цвета. Устранить этот недоста­ ток можно маскированием. Для этого с негатива для красной краски делают контактным путем диапозитив. Совместив изо­ бражения негатива для желтой краски и полученного диапози­ тива, перекрывают участки повышенной прозрачности «желто­ го» негатива соответствующими плотностями «красного» диапо­ зитива. Этот процесс дает возможность очистить изображение от излишков желтой краски и таким образом освободиться от вме­ шательства ретушера.

Негатив, предназначенный для изготовления клише для крас­ ной краски, «засоренный» примесью синего и зеленого, маски­ руют диапозитивом, полученным с негатива для синей краски.

Метод маскирования удлиняет фотографический процесс цве­ тоделения и увеличивает расход фотоматериалов, но дает эко­ номию во времени и повышает качество корректирования по сравнению с ручным цветоделенным корректированием.

Значительно проще осуществляется прием цветокорректуры при нарезке цветоделенных клише на электронно-гравироваль­ ных автоматах и при изготовлении цветоделенных негативов или диапозитивов на тех же автоматах и специальных цветоделите- лях-цветокорректорах, предназначенных только для этой цели. Электронные счетно-решающие устройства позволяют произво­ дить корректуру цвета в ходе изготовления клише или фотоформ и практически полностью исключают ручную корректуру.

109

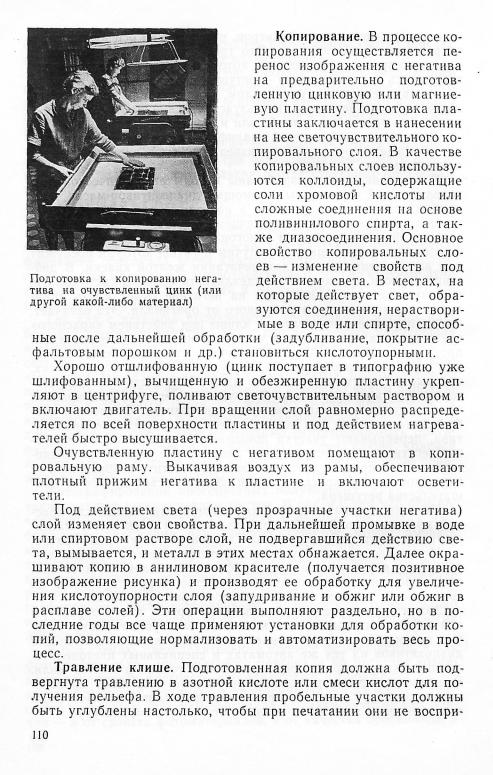

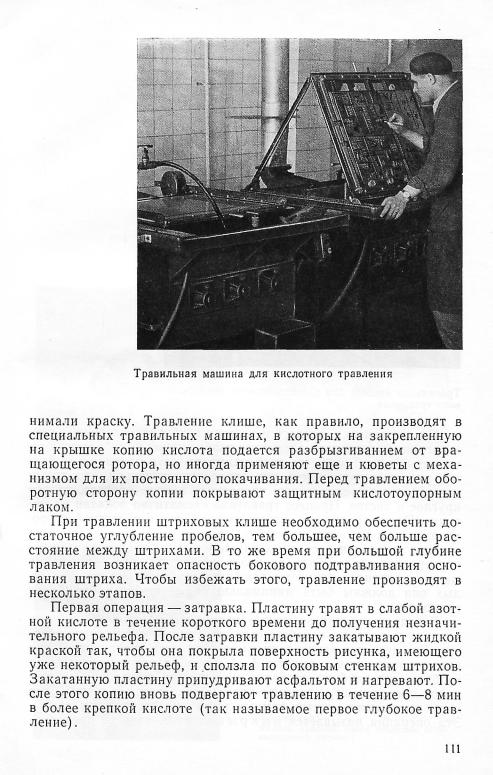

113

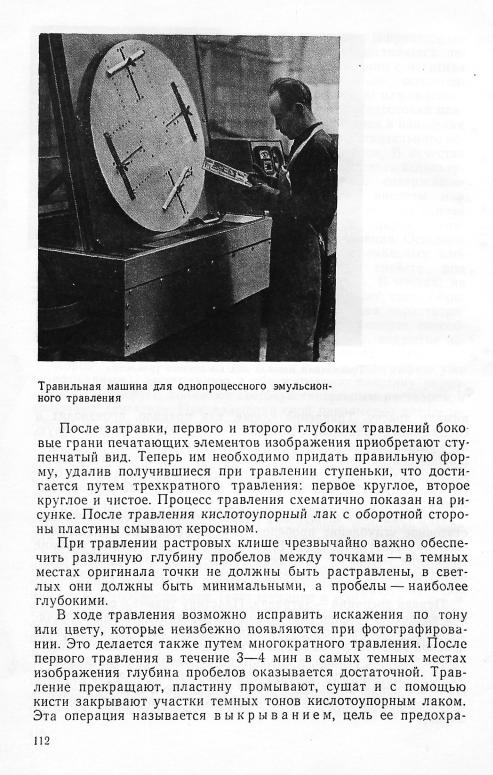

Однопроцессное травление исключает множество операций, резко сокращает время травления, позволяет одновременно тра­ вить штриховые н растровые изображения (например, газетные полосы, переданные по фототелеграфу, копируются на микроцинк и травятся однопроцессно) и обеспечивает очень высокое каче­ ство клише.

4.

Некоторые особые виды клише

При умелом использовании разных вариантов технологии воз­ можно при воспроизведении одного и того же оригинала полу­ чить совершенно различные художественные результаты.

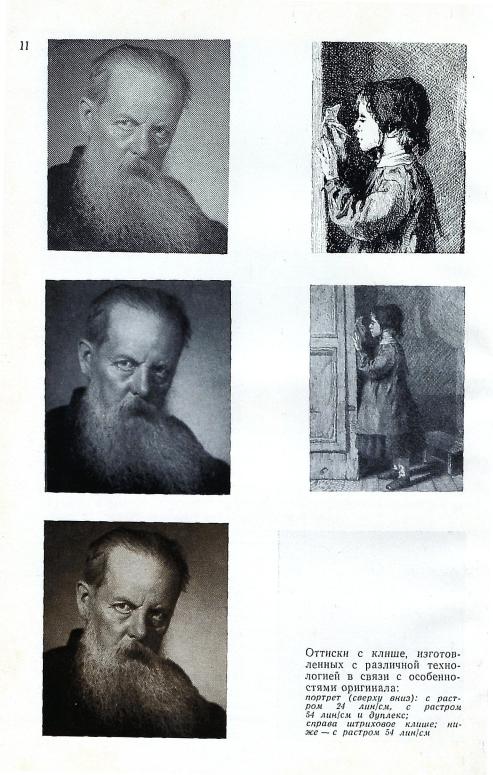

Воспроизведение штрихового оригинала с растром. В некото­ рых случаях для более точной передачи особенностей оригинала целесообразно штриховой рисунок воспроизвести с мелким раст­ ром. Так, например, штриховой рисунок, выполненный каран­ дашом, при обычном фотографировании дает очень грубое изо­ бражение на оттиске, а при фотографировании с растром пере­ дача будет более точной (см. вклейку I I между стр. 104—105). Также более точное воспроизведение достигается при фотографи­ ровании с растром штрихового оригинала с тонкими или близ­ кими один к другому штрихами, или оригинала с большим умень­ шением. В обоих случаях при воспроизведении штрихом тонкие линии могут исчезнуть, а близкие — слиться между собой, чего не произойдет при изготовлении растрового клише.

Комбинированные клише. В случаях, когда оригинал имеет ярко выраженные штриховые и полутоновые элементы изобра­ жения, например, полоса текста с фотографией, возможны сле­ дующие варианты его воспроизведения.

С оригинала делают два негатива — штриховой и растровый, монтируют их на прозрачной подложке и копируют на цинк. Да­ лее лучше всего вести травление однопроцессиым эмульсионным способом. Если специальных машин на предприятии нет, травле­ ние ведут раздельно: закрыв кислотоупорным лаком штриховую часть клише, ведут полутоновое травление, затем, смыв лак, за­ крывают лаком растровое клише и проводят штриховое трав­ ление.

Возможен и иной путь. Скопировав на цинк штриховой нега­ тив, закрывают кислотоупорным лаком все поверхности, где должно быть растровое изображение. Проведя штриховое трав­ ление и смыв лак, вновь очувствляют пластину и копируют раст­ ровый негатив. Закрыв штриховую часть клише лаком, проводят полутоновое травление.

Растровое клише с обтравкой. Растровое клише всегда дает фон — серый, если на оригинале изображение было на белом фоне, или мешающий восприятию основного объекта, если он снят на фоне других предметов. Для лучшего выявления нужного изображения фон может быть снят путем так называемой об-

114

травки. Для этого по окончании обычного травления изображе­ ние нужного объекта полностью закрывают кислотоупорным ла­ ком (тонкой кистью) и травят клише до полного стравливания растровой точки на фоне.

Выворотные клише. Иногда для улучшения оформления от­ дельные рисунки или заголовки (довольно часто в газетах), а также обложки воспроизводятся в негативном (прямом) изобра­ жении, т. е. белым по черному (или цветному). Так как изготов­ ление такого оригинала весьма затруднительно, с обычного ори­ гинала (черным по белому) делают так называемое выворотное клише. Для этого с негатива перекоитактом получают диапози­ тив, который и используют для копирования. Травление ведется обычным порядком.

Дуплекс, или двухкрасочная репродукция полутонового чер­ но-белого оригинала, дает очень хороший художественный эф­ фект, так как обеспечивает впечатление глубоких полутонов.

С оригинала делают два растровых негатива — один более контрастный для черной краски, другой мягкий с поворотом раст­ ра. Изготовляют два клише, печать с которых ведется двумя красками — черной и какой-либо цветной: коричневой, синей,, зеленой (см. вклейку I I между стр. 104—105).

Комплект клише для штриховых цветных иллюстраций. Если в типографию поступают не цветоделенные оригиналы для штри­ ховых цветных клише, то проводится обычный цветоделительный процесс, но без применения растра.

Далее путем ретуши негативов производится точное разде­ ление красок. Чаще эта работа оставляется травильщику, кото­ рый для клише каждого цвета выполняет обтравку клише всех других красок.

5.

Корректура и отделка клише

Фотоцинкографские клише, как правило, обрабатываются од­ новременно по несколько сюжетов. При фотографировании про­ изводят монтаж оригиналов, подбирая их по масштабу уменьше­ ния и характеру изображения, и производят съемку на формат, близкий к максимальному формату фотоаппарата. Затем нега­ тивы разрезают и при копировании производят их монтаж, под­ бирая негативы так, чтобы обеспечить одинаковые условия, и ко­ пируют их на пластину формата 50 X 60 см.

Готовые клише, изготовленные травлением или электронным гравированием, могут иметь мелкие технические недостатки, под­ лежащие исправлению. Каждое клише должно быть закреплено на подставке для получения точного роста формы. Это связано с дополнительными корректурами и необходимостью отделочных операций.

Получение пробных оттисков. Для выявления дефектов клише и издательской корректуры с каждой пластины печатают неко-

115

торое количество пробных оттисков. Печать производят на кор­ ректурных (пробопечатных) станках со специальными подстав­ ками для клише или на ручных позолотных прессах.

Так как большие пробелы между штриховыми клише на пла­ стине обычно не травятся (закрываются лаком), то для изда­ тельства оттиски делают, вырезая специальный бумажный шаблон.

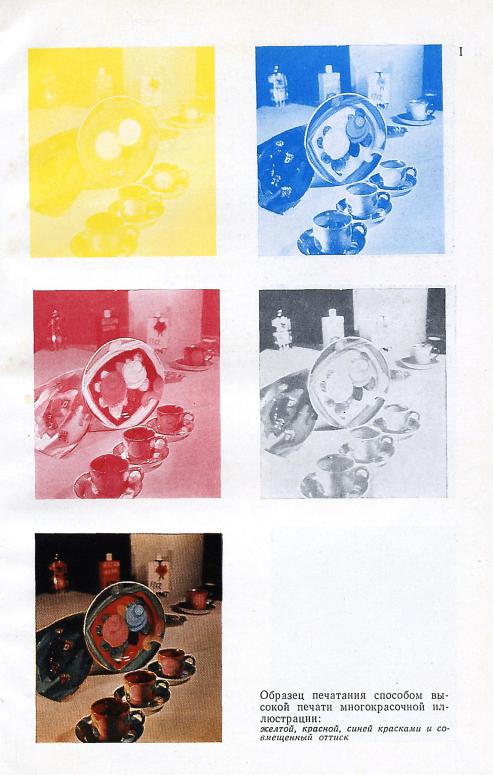

С комплекта цветоделенных клише делают раздельные отти­ ски с каждого клише и совмещенные цветные оттиски, наклады­ вая краску на краску (обычно в последовательности желтая, красная, синяя краска). Точность совмещения изображений со всех клише достигается благодаря специальным меткам-крестам, которые сделаны на оригинале.

Корректура клише. На оттиске видны отдельные недостатки клише — заусенцы на клише, выполненном электронным грави­ рованием, мелкое травление пробелов, недостаточно протравлен­ ные промежутки между точками или, наоборот, слишком страв­ ленные точки на отдельных участках полутоновых клише.

Издательство из оттисков делает так называемую «расклей­ ку» для верстки — наклеивает на листы бумаги оттиски в по­ рядке их следования в издании. Одновременно издательство вно­ сит исправления и отмечает технические недостатки клише.

Все необходимые исправления вносятся ручным гравирова­ нием, а иногда дополнительным протравливанием (например, удаление заусенцев). Гравер, пользуясь специальным инструмен­ том (набор резцов, штихелей и гладилок, паяльник и др.), может прорезать промежутки между точками, увеличить точки растро­ вого клише, несколько раздавливая их, срезать линию или знак, нанести вручную новую линию пли знак на штриховом клише, углубить пробел и т. д.

Отделка клише включает в себя фрезеровку больших пробе­

на фацетно-торцевых станках.

Подготовленные таким образом клише подбираются по зака­ зам и передаются на участок наколотки.

Крепление клише на подставках, как уже отмечалось, необ­ ходимо для доведения клише до роста шрифта. В настоящее вре­ мя наибольшее распространение имеют подставки из типограф­ ского сплава, отливаемые в стереотипных плоскоотливных стан­ ках или специальных станках, позволяющих получать подставки сразу по размеру каждого клише. Эти подставки обеспечивают хорошее качество печати, но слишком тяжелы и дороги.

На некоторых мелких предприятиях до сих пор еще встре­ чаются деревянные подставки, но практически они потеряли зна­ чение.
