П Р Е Д И С Л О В И Е
Известно, что детали машин и элементы конструкций, испытыва ющие переменные нагружения, могут разрушаться от усталости при сравнительно низких номинальных напряжениях. Из большого числа факторов, влияющих на сопротивление усталости, наиболее важным является концентрация напряжений. В подавляющем боль шинстве случаев трещины зарождаются в зонах изменения сечения или нарушения поверхностного слоя.
Сварные соединения не составляют исключения. Места пере ходов шва на основной металл и особенно дефектные участки швов неоднократно становились очагами усталостных разрушений машин и сооружений. В отдельных случаях долговечность сварных соеди нений оказывалась более низкой, чем заклепочных и болтовых. Воз никло мнение, что сварные соединения создают большую концентра цию напряжений, чем круговые отверстия, поэтому они не должны допускаться в изделиях, работающих в условиях переменного на гружения.
В действительности основные виды доброкачественных сварных соединений вызывают меньшую концентрацию напряжений, чем от верстия. И если они иногда имеют низкую выносливость, то причину этого следует искать в проявлении влияния других факторов, свя занных с образованием сварного соединения, главным образом
вдействии остаточных напряжений.
Втечение долгого времени о влиянии остаточных напряжений высказывались противоречивые суждения. Ряд крупных специали стов и теперь отводит им второстепенную роль в процессе усталости сварных соединений. Выносливость таких конструкций, как мос ты, краны, подкрановые балки, мачты, экскаваторы, строительнодорожные машины и другие изделия с необрабатываемой поверх ностью металла и соединений, до сего времени определяется без учета влияния остаточных напряжений. Между тем, регулируя ос таточную напряженность, можно не только предупредить прежде
временные разрушения рассматриваемых конструкций и машин, но
нсущественно повысить их долговечность.
Впредлагаемой работе описаны результаты исследований, показывающих роль основных факторов в изменении сопротивления усталости сварных соединений. Рассмотрены предложения по улуч шению экспериментального метода оценки их несущей способности,, приведены уточненные значения и закономерности изменения пре делов выносливости основных видов сварных соединений ыалоугле-
3:
родистых, низколегированных и высокопрочных сталей, определены рациональные области использования этих сталей в сварных кон струкциях, оценена эффективность различных способов повышения долговечности сварных соединений, сопоставлены различные ме тодики расчета на выносливость и изложены вероятностно-стати стические подходы к определению расчетных сопротивлений усталос ти и учету нестационарности нагружения.
В основу монографии положены результаты многолетних ис следований, выполненных в отделе прочности Института электросвар ки им. Е. О. Патона АН УССР. Их проведение было начато автором совместно с В. В. Шеверницким под руководством Евгения Оскаро вича Патона в начале 50-х годов. Вместе с тем в монографии широко использованы данные, полученные другими исследователями за истекшие два десятилетня.
Автор глубоко благодарен акад. Б. Е. Патону за большую помощь в организации работ по широкому исследованию несущей способ ности сварных соединений в Институте электросварки им. Е.О. Па тона, акад. АН УССР С. В. Серенсену за ценные указания и со веты при планировании ряда исследований и рассмотрении их резуль татов, а также сотрудникам института — непосредственным испол
| нителям разработок — А. | В. Бабаеву, канд. техн. | наук | В. С. Ги- | ||
| ренко. канд. техн. наук О. | И. Гуще, канд. техн. | наук В. И. Дво | |||
| рецкому, В. А. Дейнеге, | канд. техн. | наук | Г. В. Жемчужникову, | ||
| B . C . Ковальчуку, | IO. А. | Корягину |, | А. 3. | Кузьменко, | канд. техн. | |
наук П П. Михееву, Л. Л. Осауленко, В. В. Павлову и А. И. Суднишникову.
\
Е лава I .
ВЛИЯНИЕ НА УСТАЛОСТЬ ФАКТОРОВ, ОБУСЛОВЛЕННЫХ СВАРКОЙ
На сопротивление усталости образцов, деталей машин и конструкций наиболее существенное влияние оказывают концентрация напряжений, абсолютные размеры попе речного сечения, качество, состояние и свойства поверх ностного слоя, характер изменения рабочих напряжений и окружающая среда. Изучению влияния этих факторов, исследованию физической природы их воздействия и разработке расчетных методов оценки посвящены мно гочисленные экспериментальные и теоретические работы, результаты которых нашли отражение в известных мо
| нографиях, сборниках и статьях (24, 25, | 30, 44, 60, | 61, | |||||||||
| 65, | 82, | 111, | 112, | 120, | 139, | 141, | 154, | 174, | 176, | 177, | 179 |
и др.]. Общие закономерности, определяющие выносли вость основного металла, остаются справедливыми и в отношении сварных соединений. Вместе с тем факторы, связанные с образованием соединений, не могут быть сведены только к концентрации напряжений. Помимо концентрации напряжений, обусловленной формой со единения, сварка вызывает изменение свойств околошов ной зоны и порождает высокие остаточные напряжения. С выяснения влияния этих факторов и целесообразно начать рассмотрение вопросов, связанных с определением сопротивления сварных соединений усталостным разру шениям.
1. Концентрация напряжений
В несварных изделиях усталостные разрушения, как пра вило, начинаются от вырезов, выкружек, отверстий, галтелей и других очагов, вызывающих местное повышение напряжений. В за висимости от степени концентрации напряжений, характеризую щейся, в частности, теоретическим коэффициентом концентрации, равным отношению максимального напряжения к номинальному
(<ха = ° т а х ) , выносливость изделий или образцов может меняться
в широких пределах, существенно снижаясь при высоких значе ниях a a (для касательных напряжений а т ) .
5
Рис. 1. Вид образцов (а) и зависимости предела выносливости от радиуса дна надреза (б) и от коэффициента концентрации напряжений (в):
/ — сталь СКС-1; 2 — сталь Ст. 3; 3 — сталь 20Г; 4 — сталь ЗОГ.
На рис. 1 для сталей различных марок представлены [187] из менения пределов выносливости a_i плоских шлифованных образ цов с надрезами в зависимости от обратной величины радиуса дна
|
 |
 | б.,.кГ/т |
 |
 |
 | надреза | (рис. | 1, | б) | и | от | ко | |||||
|
 |
 |
 |
 |
 | эффициента концентрации нор | ||||||||||||
|
 |
 |
 |
 |
 |
 |
 | |||||||||||
|
 |
 |
 | \\ |
 |
 |
 | мальных |
 | напряжений |
 | а а | ||||||
|
 |
 |
 | \ |
 |
 |
 | (рис. 1, в). Из графиков вид | ||||||||||
|
 |
 | рЮ |
 |
 |
 |
 | но, |
 | что | минимальные | значе | ||||||
|
 |
 |
 |
 |
 |
 |
 | ния | пределов | выносливости, | ||||||||
|
 |
 |
 |
 |
 |
 |
 | установленные | при | растяже | ||||||||
|
 |
 |
 |
 |
 |
 |
 | нии — сжатии | на | базе | 5 | х | ||||||
|
 |
 |
 |
 | 5. |
 | X | Ю6 —107 |
 | циклов, |
 | мало | ||||||
|
 |
 |
 |
 |
 | зависят | от | состава | стали | и | ||||||||
|
 |
 |
 |
 |
 |
 |
 | |||||||||||
|
 |
 |
 |
 |
 |
 |
 | находятся в | интервале | 7— | ||||||||
|
 |
 |
 |
 |
 |
 |
 | 9 | кГ/мм2, | в | то | время | как | |||||
|
 | 200 1 |
 |
 |
 |
 |
 | пределы | выносливости | глад | ||||||||
| Рис. 2. Вид | образцов | (а) и | зависимость | ких образцов тех же сталей | |||||||||||||
| составляют | 17—28 | кГ/мм2. | |||||||||||||||
| выносливости плоских образцов с выточка |
 | Дальнейшее падение преде | |||||||||||||||
| ми и прокатной | поверхностью | от | коэф |
 | |||||||||||||
| фициента | концентрации | напряжений (б). | лов | выносливости | наблюда | ||||||||||||
|
 |
 |
 |
 |
 |
 |
 | лось | [169] | при |
 | испытании | ||||||
| образцов | большого | размера | с надрезами | и |
 | необработанной | |||||||||||
| прокатной | поверхностью | металла | (рис. 2). Эти образцы изго | ||||||||||||||
| тавливались | из малоуглеродистой | стали М16С | с | пределом |
 | те | |||||||||||
| кучести | а т | = | 24,8 — 26,8 | кГ/мм2 | и временным | сопротивлением | |||||||||||
6
ав = 41,7-f- 44,8 кГ/мм2. После нанесения выточек образцы под
вергались высокому отпуску.
Различные серии образцов отличались между собой соотноше-
/а
ниями — и — , позволившими получить концентраторы с величиной ас т от 1,4 до 4,4 (табл. 1). Указанные коэффициенты концентрации определялись экспериментально поляризационно-оптическим ме тодом на моделях из оргстекла, а.также расчетным путем по форму лам Нейбера [105].
| Т а б л и ц а | 1. Коэффициенты концентрации напряжений | ||||
| в плоских образцах с выточками |
 |
 | |||
|
 | Параметры | образцов и | выточек. | а и |
 |
|
 |
 | мм |
 |
 | |
|
 |
 |
 |
 |
 | |
| Номеомер |
 |
 |
 |
 |
 |
| серии |
 | t |
 | экспери | расчетное |
|
 | а | Р | |||
|
 | ментальное | ||||
| 1 | 96,8 | 3,2 | 20 | 1,40 | 1,42 |
| 2 | 97,2 | 2,5 | 2,5 | 2,45 | 2,40 |
| 3 | 95,0 | 5,0 | 2,5 | 2,95 | 2,90 |
| 4 | 80,0 | 20,0 | 2,5 | 4,40 | 4,20 |
Образцы испытывались на плоский симметричный изгиб на базе
| 10 млн. циклов до образования | усталостных трещин глубиной 2— |
| 3 мм. Как видно из рис. 2, при | сса > 4 пределы усталости пластин |
с прокатной поверхностью могут снижаться до 5 кГ/мм2. Очевидно, в равной мере концентрация напряжений должна
проявляться и в сварных соединениях, создающих неравномерное распределение напряжений по сечению элемента. Между тем извест но, что пределы выносливости ряда соединений не превышают 2— 4 кГ/мм2 [35, 36, 50, 159]. В частности, такие значения были полу чены при испытании сварных образцов, не отличавшихся по разме ру от пластин с выточками:
|
 | Соединения | о 1 ( кГ/лш' |
| Стыковые | фасовок в стык | 7,0 |
| Прикрепление | 5,2 | |
| Прикрепление | ребер жесткости | 4,1 |
| Нахлесточные | соединения с обваркой |
 |
| по контуру | соединения с фланго | 3,5 |
| Нахлесточные | 2,3 | |
| выми швами | ||
Те и другие образцы испытывались по одной и той же методике (см. гл. III) . Можно предположить, что либо сварные соединения создают более резкую концентрацию по сравнению с рассмотренны ми выточками, либо выносливость соединений определяется не толь ко концентрацией напряжений, но и другими факторами, влияние которых не получило еще достаточно полной оценки.
7

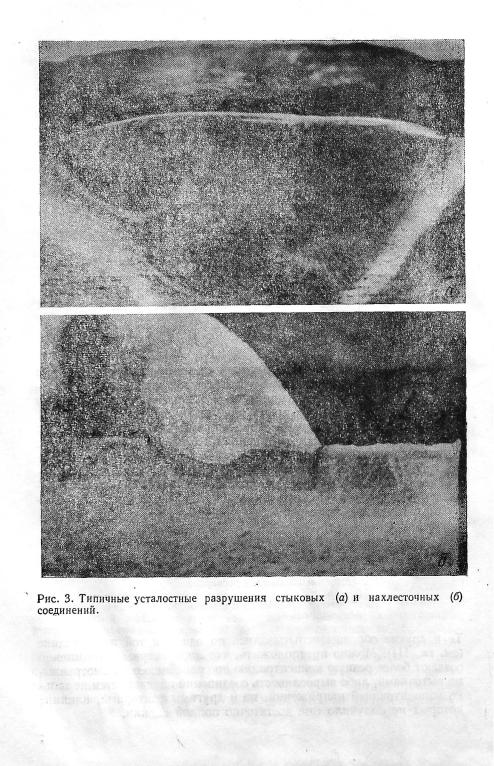

В сварных элементах и образцах усталостные трещины чаще всего зарождаются по линии сплавления шва с основным металлом. На рис. 3 показаны примеры типичных усталостных разрушений стыковых и нахлесточных соединений. Трещины располагаются под прямым углом к поверхности пластин. Это указывает на то, что их развитие связано с влиянием нормальных напряжений. Опре деление концентрации напряжений в указанных местах представля ет наибольший интерес.'
Распределение напряжений в сварных соединениях изучалось расчетным путем [47, 101, 102, 106, 257], экспериментальным — тензометрированием моделей [98, 102] — и поляризациоино-опти- ческим методом [117, 125, 165, 202— 204]. Большинство исследований выполнено в начале 30-х годов.
Многие из них не потеряли своей ценности. Тем не менее наиболь ший интерес представляют иссле дования последнего времени, в ко торых распределение напряжений оценивается не только в упру гой, но и в пластической области, устанавливаются закономерности изменения а а от параметров со единения, расчетные значения со поставляются с данными замеров.
Ниже наряду с кратким изло жением этих работ приводятся ре
зультаты экспериментального определения концентрации напряже ний в моделях, отвечающих сварным образцам, испытанным на ус талость с целью получения зависимости o_i = / (аа ) и сопоставле ния ее с ранее установленной для пластин с выточками.
Известно, что наименьшую концентрацию напряжений создают стыковые соединения, наибольшую — нахлесточные с фланговыми швами. В работе [165] коэффициенты концентрации стыковых со единений определялись поляризационно-оптическим методом на про зрачных моделях, изготовленных из эпоксидной смолы ЭД6-М. Модели были двух видов: точно повторяющие профиль испытанных образцов (рис. 4, а); упрощенные с различными радиусами перехо да шва и произвольными соотношениями высоты и ширины усиле ния (рис. 4, б). Идентичность моделей первого вида и шаблонов, вырезанных из реальных соединений, проверялась сопоставлением их конфигураций при 20-кратном увеличении с помощью спектраль ного проектора ПС-18.
Для изучения напряженного состояния моделей использова лись поляризационные установки «Меорта» и КСП-5. Коэффициен ты концентрации определялись в точках перехода усиления к пла стине при чистом изгибе и растяжении. Полученные значения коэф фициентов концентрации в зависимости от параметров усиления
