1вопрос. Выполните разрез и вертикальный стык панелей наружной стены 5-ти этажного жилого дома, возводимого на основе поперечно-стеновой системы в районе с сухим климатом. Дайте обоснование выбора конструкций.

В современ.строительстве примен. только 3х-слойные панели с эффектив.теплоизолир.слоем. Внутр. и наруж. слои бетона соединяются на гибких связях, которые воспринимают температур.деф-ции.

Наруж.бетон.слой имеет большее сопротивление водопроницанию, что исключает возможность накопления свобод.и капилляр.влаги в толще ограждающих конструкций. 3х-слойные панели имеют большее сопротивление водопроницанию по сравнен. с 1- и 2х-слойными, позволяют в широком диапазоне менять прочность стены (за счет повышения марки бетона, армирования или увеличения сечения несущего слоя) и ее теплозащитные качества (за счет применения утеплителей различной эффективности). Это делает конструкцию стены из 3х-слойн.панелей универсальной, пригодной для различ. статических функций и в разных климатических условиях.

Требования к стыкам: 1).влагостойкость, 2).прочность, 3).долговечность, 4).воздухопроницаемость, 5).эстетичность.

Для района с сухим климатом применяется закрытый, открытый и дренированный стык панелей наружных стен. Для районов с погодными условиями, характеризующимися пыльными и песчаными бурями, а также для районов крайнего севера стыки должны проектироваться закрытыми с дополнительными конструктивными мероприятиями (нащельниками, нахлестками и т.д.). Закрытые стыки имеют герметизированную синтетическими мастиками внешнюю зону. Мастики наносят по шнуровым прокладкам(гернит, пароизол), прикрепленных клеем. Наличие упругих прокладок дает возможность свободной деформации, хорошее сцепление с бетоном, обеспечивает водо- и воздухоизоляцию. В качестве герметика используем пленочные, полисульфитные, силикатные или объемные нетвердые мастики.

- Поперечно-стеновая конструктивная система

2вопрос. Назовите функции перекрытий в многоэтажных зданиях. Объясните необходимость замоноличивания швов между сборными плитами перекрытий. Изобразите возможные схемы раскладки сборных плит перекрытий в панельных зданиях с:

а) поперечно-стеновой несущей системой;

б) продольно-стеновой несущей системой;

в) перекрестно-стеновой несущей системой.

Перекрытия в здании выполняет роль ограждающей конструкции, звукоизоляции, а также несущей конструкции.

Перекрытия, кроме основной функции (нести вертикальные нагрузки) выполняют функцию жесткого диска с целью распределения горизонтальной нагрузки между вертикальными несущими стенами, который обеспечивает прочность и устойчивость здания. Чтобы создать жесткий диск перекрытия необходимо сваривать расположенные на боковых гранях арматурные выпуски и замоноличивать швы цементным раствором марки 100, создавая растворные шпонки в плитах толщиной 160мм. Бетонные шпонки обеспечивают совместную работу плит на сдвиг в вертикальном и горизонтальном направлениях, повышается жесткость перекрытия. Жесткий диск перекрытия работает упруго.

Швы между плитами:

а) с поперечными несущими стенами:

«+» - высокая поперечная жесткость и устойчивость, рациональное использование материала продольных стен.

«-» - ограничение свободной планировки. Здания применяются для жилья.

б) с продольными несущими стенами:

Перекрытия опираются на продол.несущие стены. Под несущие стены и диафрагмы жесткости ставятся фундаменты. Недостаток – неэффектив.использование материала в прод.несущих стенах. Преимущество – большая свобода планировки внутри пролета. Применяется для обществ.зданий.

в) с перекрестно-стеновой несущей системой.

3Вопрос. Понятие о висячих сваях и сваях-стойках. Определение несущей способности свай-стоек.

По характеру передачи нагрузки на грунт сваи подразделяются на висячие сваи и сваи-стойки.

К сваям-стойкам относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на практически несжимаемые скальные или малосжимаемые грунты (крупнообломочные грунты с песчаным заполнителем, глины твёрдой конси-стенции). Свая-стойка практически всю нагрузку на грунт передаёт через нижний конец, так как при малых вертикаль-ных перемещениях сваи не возникают условия для проявления сил трения на её боковой поверхности (рис.1,а). Свая-стойка работает как сжатый стержень в упругой среде, её несущая способность определяется или прочностью матери-ала сваи, или сопротивлением грунта под её нижним концом.

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Под действием продольного усилия N висячая свая получает вертикальные перемещения, достаточные для возникновения сил трения между сваей и грунтом. В резуль-тате нагрузка на основание передаётся как боковой поверхностью сваи, так и её нижним концом (рис.1,Б). Несущая способность висячей сваи определяется суммой сопротивления сил трения по её боковой поверхности и грунта под остриём.

Расчёт несущей способности сваи-стойки

Поскольку потеря несущей способности сваей-стойкой может произойти либо в результате разрушения грунта под её нижним концом, либо в результате разрушения самой сваи, её расчёт на вертикальную нагрузку проводится по двум условиям: по условию прочности материала ствола сваи и по условию прочности грунта под нижним концом сваи. За несущую способность сваи в проекте принимается меньшая величина.

По прочности материала сваи рассчитываются как центрально сжатые стержни. При низком ростверке расчёт ведётся без учёта продольного изгиба сваи, за исключением случаев залегания с поверхности площадки слоев очень слабых грунтов (торф, ил), а при высоком ростверке - с учётом продольного изгиба на участке сваи, не окружённом грунтом. Расчётная нагрузка на сваю по материалу определяется по формулам для расчёта соответствующих строительных конструкций.

По прочности грунта под нижним концом сваи несущая способность Fα сваи-стойки определяется по формуле:

Fα=γcRA,

где γc=1 – коэффициент условий работы сваи в грунте;

R – расчетное сопротивление грунта под нижним кон-цом сваи;

А – площадь опирания сваи на грунт.

4вопрос. Изложите последовательность и технологию выполнения строительных процессов при монтаже конструкций типового этажа крупнопанельного жилого дома с поперечными несущими стенами. Укажите виды применяемой оснастки, особенности геодезического контроля.

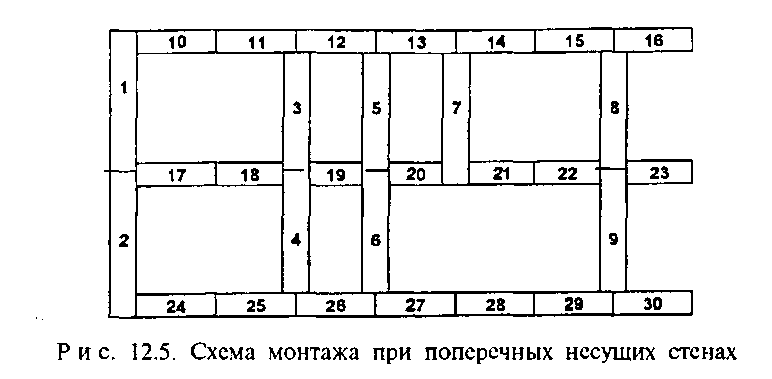

Схема с поперечными несущими стенами (рис. 12.5) тре­бует первоначально устанавливать именно эти стены с тщате­льной выверкой и контролем соосности панелей. Затем мон­таж выполняют традиционно — дальние от крана наружные, внутренние и ближние к крану панели. Панели устанавливают с наклоном внутрь, чтобы при переводе ее в вертикальное положение раствор под наружной гранью будет уплотняться, что обеспечит плотный и герметичный шов.

Точность монтажа здания может быть обеспечена комплек­сом геодезических разбивочных работ:

• закрепление осей на здании с возможностью переноса их на вышележащие этажи, т. е. создание разбивочного геодезическо­го плана. Для этого до начала возведения надземной части зда­ния размечают оси на цоколе и перекрытии над подвалом;

• передача по вертикали основных осей на перекрытие каждо­го этажа, т. е. на новый монтажный горизонт. Число основных переносимых осей зависит от конструктивных особенностей здания. Для крупнопанельных зданий переносят две попереч­ные оси по границе захватки и одну дальнюю от крана край­нюю продольную ось;

• разбивка промежуточных и вспомогательных осей на пере­крытии каждого монтируемого этажа. В этом случае опорные точки для переноса осей на этажи располагают не на основных осях здания, а на параллельно смещенных продольных и попе­речных линиях (линиях, определяющих положение внутренних плоскостей наружных стен), но по осям внутренних несущих стен. При работе монтажникам необходимы не основные, а именно эти вспомогательные оси;

• разметка положения установочных рисок, необходимых по условиям монтажа элементов. На перекрытии смонтированного этажа с помощью мерной ленты размечают положения всех сте­новых панелей, как наружных, так и внутренних. Определяют точное проектное положение (разметка положения) каждого элемента по отметкам в трех плоскостях — с помощью рисок, показывающих положение каждой панели вдоль продольной оси наружных стен, и поперечных рисок, фиксирующих поло­жение панели относительно этой оси;

• определение монтажного горизонта на этаже. Его опреде­ляют на каждом этаже с помощью нивелира. В крупнопанель­ных зданиях нивелируют поверхность панелей перекрытий в стыках установки панелей наружных и внутренних стен. За монтажный горизонт принимают отметку наивысшей точки. Уровень монтажного горизонта подготавливают путем устройст­ва маяков;

• составление поэтажной исполнительной съемки. На каждом этапе монтажных работ выполняют геодезическую исполните­льную схему, которая документально фиксирует положение смонтированных конструкций относительно разбивочных осей. Это позволяет учитывать накопление погрешностей и прово­дить корректировку положения конструкций при монтаже вы­шележащих этажей.

Также применяется лента с вилкой. Обеспечение точности решается разработкой стыков, которые центруют ( пас,гребень)

Наружные панели устанавливают по риске, фиксирующей положение вертикального шва, наружную грань панели — по линии обреза стены и по линии, определяющей внутреннюю плоскость стены. Установив панель на место, при натянутых стропах подправляют ее положение монтажными ломиками.

Осуществив выверку панели, ее раскрепляют двумя подкосами со стяжными муфтами, которые сами закрепляются за петли плит перекрытий, доводят панель до вертикального положения с помощью стяжных муфт. Далее освобождают петли стропов, уплотняют и выравнивают горизонтальный шов панели.

онструкции крупнопанельных бескаркасных зданий пре­дусматривают совместную пространственную работу всех эле­ментов, совмещение в стеновых конструкциях несущих и ограждающих функций. Каждый только что установленный сборный элемент необходимо прочно закрепить в проектном положении. Для этого используют ранее установленные конст­рукции — элементы лестничных клеток, санитарно-техниче- ские кабины и др. В противном случае устанавливаемую кон­струкцию временно закрепляют на раскосах.

Монтаж панелей перекрытия ведут от ячеек, примыкаю­щих к лестничной клетке. Сначала устанавливают панели уда­ленного от крана ряда, затем ближнего. Монтаж ведут после­довательно в две стороны от лестничной клетки. Первая плита при укладке принимается с подмостей, последующие — с уже смонтированных плит перекрытий.
