Способы прядения

кольцевой

центрнфугальный

кольцевой

центр»* фугальный

кольцевой

центрифутальный

3 5 , 1

3 3 , 9

3 5 , 1

3 5 , 6

3 5 , 6

3 7 , 7

0 , 3 4 3

0 , 4 0 4

0 , 3 3 3

0 , 3 5 4

0 , 2 6 8

0 , 3 0 3

0 , 1 8 4

0 , 1 8 2

0 , 1 8 4

0 , 1 8 7

0 , 1 8 7

0 , 1 9 2

0 , 3 8 0

0 , 2 6 5

0 , 4 0 3

0 , 3 6 6

0 , 6 4 0

0 , 5 4 0

3 , 4 4

4 , 9 4

3 , 2 4

3 , 5 8

2 , 0 5

2 , 4 8

sCC

О

я

а) z!

Я

<=;

о

х

2 1 , 8

0 , 2 8 3

0 , 1 4 6

0 , 3 5 4

3 , 8 0

центрифугальный

кольцевой



2 3 , 3

2 6 , 6



0 , 3 5 4

0 , 2 7 4

0 , 1 4 5

0 , 1 6

1

0 , 2 3 5

0 , 4 5 0

5 , 6 6

2 , 9 0



х я

a. я

ь я

х ъ

<У я

ZS U

2 5 , 6

0 , 3 1 3

0 , 1 5 7

0 , 3 2 8

4 , 0 0

кольцевой

центр»- фугальный

2 6 , 6

2 9 , 4

0 , 2 5 5

0 , 2 8 3

0 , 1 6 1

0 , 1 7 7

0 , 5 1 8

0 , 4 9 0

2 , 5 1

2 , 5 6

* в

^

‘ - 3 2 ................................

3 , 4 7

5 , 0 0

3 , 2 6

3 , 6 1

2 , 0 6

2 , 4 5

3 , 7 3

5 , 6 2

2 , 9 3

4 , 0 3

2 , 5 5

2 , 1 0

6

бф

бф

























Для реальной шерстяной пряжи показатель объемности всегда больше 1, так как 6< у , и величина его будет находиться в преде­ лах 2-1-6 при центрифугальном способе прядения и 2-М — при кольцевом, т. е. при центрифугальном способе объемность пряжи

всегда больше, чем при кольцевом.

объемности пряжи

Правильность теоретического

определения

подтверждена экспериментами,

результаты

которых приведены

в табл. 17.

табл. 17 показывают

хорошее согласие показателей

Данные

Wd и Wi, .

На практике можно

пользоваться

для оценки объем­

ности тем или иным показателем в зависимости от вида и назна­ чения пряжи.

Для обычной пряжи с кольцевых машин типа Sant-Andrea-No- vara и пряжи с центрифугальных машин типа Мицубиси Дзосен можно не измерять фактический диаметр, а определять W расчет­ ным путем по формулам (46), (47) и (48), взяв фактические ко­ эффициенты круток из стандартных испытаний физико-механиче­ ских свойств пряжи.

Чем выше абсолютная величина показателя W, тем объемность пряжи больше.

С помощью радиографии определено [18] истинное положение волокон в пряже, выработанной из одинакового сырья на кольце­ вой и центрифугальной машинах.

Распрямленность волокон, определенная методом радиографии для пряжи 31,3 текс, обладающей минимальной и максимальной

возможной объемностью,

приведена в табл. 18.













Т а б л и ц а 18



Коэффи­ Коэффи­ Коэффи­

Число во­

Число

Способ прядения

циент

циент

циент

локон с

оборвав­

крутки

распрям­

протяжен­

загнутыми

шихся



а

ленное™

ности

концами,

волокон,









%

%

К ольцевой.....................................

60

0,65

0,72

33



Центрифугальный .....................

60

0 ,8 6

0 ,8 6

15

К ольцевой.....................................

100

0,74

0,78

29

8

Центрифугальный .....................

100

0,76

0,84

47

Данные табл. 18 показывают, что при большой разнице коэф­ фициентов объемности распрямленность и протяженность волокон пряжи, получаемой центрифугальным способом, выше, чем у пря­ жи с кольцевой прядильной машины.

Следовательно, при центрифугальном прядении пряжа форми­ руется более закономерно, ее структура более рациональна, чем при кольцевом прядении, при котором большое влияние на струк­ туру нити оказывают элементы теории случайного запутывания, нарушающие общие закономерности скручивания волокнистых ма­ териалов. Это подтверждает предположение, что при центрифу­ гальном способе прядения волокна перенапрягаются в меньшей

6—

1545

81

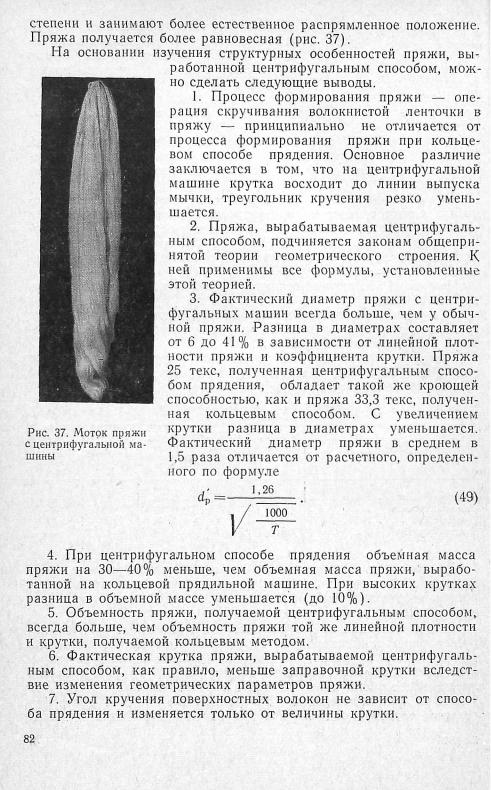

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ЦЕНТРИФУГАЛЬНЫХ ПРЯДИЛЬНЫХ МАШИН ДЛЯ КАМВОЛЬНОГО ПРОИЗВОДСТВА

Эффективность применения центрифугальной прядильной ма­ шины обусловливается возможностью работы на значительно больших скоростях при снижении уровня обрывности, что позволя­ ет повысить производительность оборудования и труда.

Однако центрифугальные машины расходуют значительно боль­ ше двигательной энергии и являются более дорогими. Следова­ тельно, необходимо сопоставить факторы, снижающие стоимость изготовления пряжи, с факторами удорожающими и результат по себестоимости сравнить с капитальными затратами.

На основании результатов исследований, проводимых в ЦЬШИшерсти, и данных хронометража и фотографии рабочих при­ емов на японских центрифугальных машинах сотрудник лаборато­ рии экономических исследований ЦНИИшерсти И. И. Устюхин рассчитал эффективность применения центрифугальной прядиль­

ной машины. Исходные данные для расчета приведены в табл.

19.













Т а б л и ц а

19











Кольцевая

Центрнфу-

%



Показатели







прядильная

гальная

к базе











машина

машина





Количество веретен на

м аш и н е................

440

304

69



Площадь, занимаемая

машиной с учетом

32,4

35,4

109



проходов, м2 .............................................



Число оборотов веретен в минуту . . . .

8100

18000

222



Потребляемая двигательная энергия, при­

20,5

82

400



ходящаяся на 1 веретено,

В т ч . .

• .



Количество обрывов на

1000

вер/ч .

■ .

32,5

20

Уменьшение

Производительность 1000

вер/ч, кг . .

804

1861

в 6,2 раза

232



Число веретен, обслуживаемых прядиль­



608





щицей .........................................................

440

138



Стоимость одной машины,

тыс. руб. . .

5,15

20,0

390



Съем продукции

с

единицы

производственной площади.

Не­

смотря на увеличение удельного расхода производственной пло­ щади более чем в 1,5 раза (с 73,6 до 116,5 м2 на 1000 веретен), центрифугальные прядильные машины благодаря высокой произ­ водительности дают на 47% больше продукции с единицы произ­ водственной площади (16 кг/ч вместо 10,9 кг/ч с 1 м2). При одном и том же количестве выпускаемой пряжи экономия площади, при­ ходящаяся на 1000 центрифугальных веретен, составит 51,3 м2, а на одну центрифугальную машину — 15,6 м2.

Производительность труда. Расчет загруженности и зоны об­ служивания основных рабочих показал, что, несмотря на значи­ тельное сокращение обрывности на центрифугальной машине, за­ грузка прядильщицы остается высокой, так как одновременно воз­ растают затраты времени на смену ровничных катушек.

6*

83

Зона обслуживания прядильщиц возрастает на 38%, съем­ щиц— на 49%, зона обслуживания помощника мастера принята несколько меньшей— 12 машин вместо 16 кольцевых. Затраты

.труда и рост производительности труда основных производствен­ ных рабочих показаны в табл. 20.

Таблица 20



Кольцевая

Цеитрпфу-

%

Показатели

прядильная

машина (база

гальпая

ес базе



для сравнения)

машина



Количество отработанных человеко-часов







на 100 кг пряжи:







прядильщицами.....................................

12,70

3,96



съемщицами.............................................

9,12

2,64



помощником м астера.............................

0,79

0,66



И т о г о ...................

22,61

7,26

32,00

Часовая производительность труда одного







рабочего, кг .............................................

4,42

13,78

312.0

То же, к м ......................................................

199

620

312.0

С применением центрифугальных прядильных машин произво­ дительность труда основных рабочих прядильного цеха возраста­ ет примерно в 3 раза, в том числе за счет повышения производи­ тельности оборудования — в 2,3 раза и за счет увеличения зон об­ служивания — в среднем в 1,3 раза.

В целом по прядильному производству (включая чесание, гребнечесание и приготовление ровницы) производительность труда производственных рабочих возрастает примерно на 30%.

Издержки производства. Изменение стоимости обработки 100 кг пряжи на центрифугальной прядильной машине по срав­

нению со стоимостью обработки

100 кг пряжи на кольцевой пря­

дильной машине характеризуется следующим образом:



З а т р а т ы





Снижение







з а т р а т ,











р . — к .

Заработная плата

производственных

рабочих

(основная,



дополнительная

и отчисления

на

социальное

страхова­

8—95

ние) ...............................................................................................









Двигательная электроэнергия

..................................................





1—45

Амортизация оборудования ......................................................







0—85

Содержание производственныхзданий ...................................





0—30

Амортизация

» .................................

»





0—05

Накладные расходы » .................................

»





0—24

И т о г о снижениезатрат по обработке . .

7—24

При испытании стенда центрифугальной прядильной машины было также выявлено, что благодаря резкому снижению обрыв­ ности уменьшается количество отходов (ровничных и крутых кон­ цов) в размере 0,9 кг на 100 кг пряжи.

84

При разности стоимости

1 кг сырья и средней стоимости отхо­

дов 5 руб. (9 руб.— 4 руб.)

экономия по сырью на

100 кг пряжи

составит 4 р. 50 к. (0,9X5).



обработке)

на

Полное снижение себестоимости (по сырью и

100 кг пряжи дано в табл. 21.









Таблица

21



При кольце­

Показатели

вом способе

прядения,



р .-к .

Себестоимость .........................

967—00

Втом числе:

затраты на сырье . . . 900—00

затраты на обработку

67—00

При цснтрифугальпом способе пря­ дения, р.—к.

955—26

895—50

59—76

Снижение затрат

р .-к .



%

11—74

1

,21

4—50

0,50

7—24

10,8

Снижение себестоимости на годовой объем производства пряжи

22,2

текс — 2844

т (или 36

центрифугальных

машин)

составит

334

тыс. руб., а

на одну

центрифугальную

машину

в год —

9,27

тыс. руб.









Капитальные затраты. При установке 36 центрифугальных пря­ дильных машин капитальные затраты на технологическое обору­ дование при новом строительстве по сравнению с затратами на технологическое оборудование кольцевых прядильных машин (57,6 кольцевых машин на тот же годовой выпуск — 2844 т пряжи) увеличиваются на 423 тыс. руб. Одновременно уменьшатся затра­ ты на строительство производственного корпуса за счет лучшего использования площади примерно на 56 тыс. руб. Таким образом, увеличение капитальных затрат на годовой выпуск составит 367 тыс. руб., а на одну центрифугальную машину— 10,4 тыс. руб.

Эти дополнительные капитальные затраты

окупятся в течение

1,1 года i(367 : 334).

центрифугалы-юй пря­

Технико-экономическая эффективность

дильной машины со съемом пряжи перематыванием рассчитана на основании технологических исследований по пряже 22,2 текс, по которой получено суммарное повышение выхода пряжи в прядении и трощении на 0,9%. Так как для большинства смесей экономии по сырью при центрнфугалъном прядении (суммарно в прядении и трощении) не получено, из расчета снижения затрат по себестои­ мости следует исключить эту статью. Тогда снижение себестои­ мости на 100 кг пряжи 22,2 текс составит 7,24 руб. При годовом

объеме продукции — 2844

т' (36 машин)

экономия

составит

206 тыс. руб., а на одну

центрифугальную

машину

в год —

5,62 тыс. руб.







Таким образом, внедрение центрифугальных прядильных машин фирмы Мицубиси Дзосен для выработки пряжи 31,2^22,2 текс даст большую эффективность и будет рентабельно.

85

Учитывая высокое качество пряжи, получаемой на центрифугальной машине, наиболее целесообразно использовать эту маши­ ну для выработки в первую очередь трикотажной чистошерстяной пряжи. Для смесей с большим вложением химических волокон (бо­ лее 50%) применять центрифугальную прядильную машину со съемом пряжи перематыванием нецелесообразно.

г л а в а III. ПРОИЗВОДСТВО САМОКРУЧЕНОЙ ПРЯЖИ

Одним из самых новых и возможно самых перспективных спо­ собов получения пряжи из штапельных волокон является в настоя­ щее время способ получения самокрученой пряжи. Он основан на классической системе непрерывного прядения, но готовая пряжа сформирована практически из двух составляющих — стренг, хотя скручивание волокнистых прядей каждой стренги и формирование из них самокрученой готовой пряжи осуществляются одним техно­ логическим процессом. В этом способе использован эффект лож­ ного разнонаправленного кручения двух соседних волокнистых прядей, а формирование самокрученой пряжи осуществляется за счет стремления волокон раскрутиться при сдваивании двух со­ седних стренг на выходе из крутильного механизма ложной крут­ ки. При раскручивании происходит нахлестывание одной стренги на другую и самозакручнвание их. По этому способу вырабатыва­ ют только крученую пряжу, однониточиую получить невозможно.

Разработку этого метода около десяти лет вела научно-промыш­ ленная организация CSIRO Австралии (Commonwealth Scientific

and Industrial Research Organisation).

получивший в

Автором способа является

ннж. D. Henshaw,

1962 г. английский патент (№

1015291), в котором

впервые был

введен термин самокрученой пряжи — self-twisted,

или сокращен­

но ST.





Первый стендовый прототип машины для выработки самокру­ ченой пряжи (28—30] был построен в 1964 г. Испытания этого опытного образца дали обнадеживающие результаты и в послед­ ние годы работы велись CSIRO совместно с машиностроительной фирмой Repco.

Доведя образец до промышленного освоения, фирма Repco вступила в соглашение с английской машиностроительной фирмой Platt International. Совместно были проведены исследования по оп­ ределению области применения ST-машины, и в 1971 г. на Между­ народной машиностроительной текстильной выставке ITMA-71 в Париже машина была выставлена для продажи.

ST-машина предназначена в первую очередь для выработки камвольной пряжи из чистой шерсти от 58к и выше, а также из смесей шерсти с химическими волокнами. Ведутся исследователь­ ские работы по применению машины для получения хлопчатобу­ мажной самокрученой пряжи и пряжи из химических волокон в чистом виде.

86

Уже в 1969 г. [31] было получено 15 т самокрученой пряжи и из нее выработана ткань.

Способ производства самокрученой пряжи (ST-пряжи) вызвал большой интерес во всем мире не только благодаря новизне идеи, но и из-за высокой производительности машин,— в 10—12 раз пре­ вышающей производительность кольцевых прядильных машин.

При производстве самокрученой пряжи в отличие от новых не­ классических способов прядения не требуется изменения техноло­ гии получения ровницы. Поэтому на прядильной ST-машине пи­ тающая рамка и вытяжной прибор могут быть использованы от обычных кольцевых прядильных машин. Крутильный и мотальный механизмы разделены. Следовательно, имеются большие возмож­ ности увеличения скорости выпуска пряжи.

СУЩНОСТЬ ПРОЦЕССА ПОЛУЧЕНИЯ САМОКРУЧЕНОЙ ПРЯЖИ

Сущность процесса получения самокрученой пряжи состоит в двухзонном кручении прядильной мычки, вытянутой в обычном вытяжном приборе.

В первой зоне волокна уплотняются ссучиванием: контактным способом каждой прядильной мычке сообщается знакопеременный момент кручения, который сообщает нити чередующуюся левую и правую крутку. Для этой цели используют механизм ложного кру­ чения.

Во второй зоне осуществляется действительная крутка бескон­ тактным способом за счет сдваивания и самопроизвольного скру­ чивания двух соседних прядильных нитей — стренг, получивших чередующуюся крутку в первой зоне.

Процесс формирования самокрученой пряжи заканчивается именно во второй зоне: под действием момента сопротивления во­ локон скручиванию каждая стренга, выходя из крутильного зажи­ ма, стремится раскрутиться и нахлестывается на другую. Возни­ кающие при этом силы взаимного трения — сцепления обеспечи­ вают целостность нити.

Раскручивание каждой из стренг и эффект самоскручивания обеих продолжается до тех пор, пока крутящий момент готовой самокрученой пряжи не уравновесит остаточный крутящий момент составляющих. Таким образом, готовая ST-пряжа имеет также че­ редующуюся крутку разной величины и направления на всей дли­ не с участками нулевой крутки, т. е. ясно выраженную периоди­ ческую структуру (рис. 38, а). Такая пряжа неравновесна и слаба.

Рис. 38. Продольный вид самокрученон пряжи

Однако перед сдваиванием нитей можно задать такой сдвиг периодов наложения S и Z-крутки, чтобы ни в одной точке пряжи крутки стренг и готовой нити не равнялись бы нулю одновремен-

87

мо (рис. 38, б). Это упрочнит пряжу и улучшит ее дальнейшую переработку.

Способ сообщения крутки каждой стренге и готовой нити при самоскручивании определяет технологическую схему ST-машины.

ST-машина выполняет следующие технологические операции:

1)питание ровницей;

2)формирование прядильной мычки утонением ровницы при вытягивании;

3)уплотнение в первой зоне методом ссучивания каждой мычки;

4)обеспечение заданного сдвига по фазе кручения между со­ седними стренгами;

5)соединение двух соседних стренг в одной точке;

6)самопроизвольное кручение попарно соседних стренг во вто­ рой зоне;

7)наматывание готовой пряжи на бобины.

Принципиально новой является лишь шестая операция. Машина для производства самокрученой пряжи состоит из сле­

дующих узлов:

ровничной рамки для питания машины сученой или крученой ровницей;

механизма подачи ровницы в вытяжной прибор; вытяжного прибора;

механизма образования знакопеременного крутящего момен­ та — крутильного механизма;

узла сдваивания нитей; мотального механизма; привода; системы электроуправления;

системы обеспечения сжатым воздухом.

Технологический процесс на ST-машинах осуществляется сле­ дующим образом.

Крученая или сученая ровница, разматываясь с рамки обыч­ ной конструкции через стержневые гштенаправители и валики с резиновым покрытием, поступает в вытяжной прибор. Принципи­ ально для производства самокрученой пряжи не требуется раз­ работки специальных вытяжных устройств, поэтому могут быть использованы общепринятые в камвольном производстве вытяж­ ные приборы. В частности, на стендовых образцах применены ши­ роко распространенные двухремешковые приборы типа SKF по­ вышенного качества изготовления, в которых ровница вытягивает­ ся до линейной плотности, вдвое меньшей заданной линейной плотности самокрученой пряжи.

Выходя из зажима выпускной пары вытяжного прибора, каж­ дая стренга поступает в крутильный механизм в виде двух цилинд­ ров, имеющих вращательное и осевое возвратно-поступательное движение.

Проходя через крутильный зажим, мычка получает чередую­ щуюся по величине и направлению крутку путем сообщения кру­

88

тящего момента контактным способом, т. е. ссучиванием. Вели­ чина крутящего момента определяется скоростным режимом кру­ тильных цилиндров, а плечом в формировании крутящего момента является поперечное сечение мычки. За один период осевого пе­ ремещения крутильного приспособления средняя крутка каждой стренги равна нулю.

По выходе из крутильного зажима две соседние стреиги соеди­ няются в узле сдваивания — нитепроводнике, расположенном на­ столько близко к крутильному зажиму, что каждая из стренг на участке между крутильным зажимом и узлом сдваивания не успе­ вает полностью раскрутиться. При сдваивании раскручивающихся стренг создаются фрикционные силы взаимодействия, а на сдвоен­ ную нить распространяется крутящий момент от самоскручивания,. который также имеет переменную величину и знакочередующееся направление. Причем, если соединить две отдельные нити, имею­ щие ложную крутку, так, что места стренг с нулевой круткой сов­ падут, то готовая ST-пряжа будет иметь действительную крутку, но неудовлетворительное качество по следующим причинам: низ­ кая прочность; малая износостойкость в местах с нулевой круткой; полосность, зебристость и муаровый эффект в ткани из-за чередо­ вания участков левой и правой круток и резко выраженной неровноты по крутке.

Следовательно, необходимо соединить стренги так, чтобы места с нулевой круткой были смещены в готовой ST-пряже на некото­ рое расстояние, что упрочнит пряжу и снизит неравномерность по крутке, повысит технологичность ST-пряжи при последующей об­

работке.

Правильная установка сдвигов по фазе периодов крутки явля­ ется необходимым требованием про­

изводства ST-пряжи.

В технологической схеме маши­ ны это решается двумя способами:

наличием двух крутильных при­ способлений А на каждую самокрученую нить: каждая стренга полу­ чает ложную крутку от своего кру­ тильного приспособления с задан­

ным сдвигом

по фазе

(рис. 39, а);



обеспечением

разного пути двух



соседних стренг от выпускного за­



жима до узла

сдваивания

(рис.



39, б) при одном крутильном при­



способлении

Б

на

каждую

пару



стренг.'





ST-пряжа по­



Сформированная



ступает в механизм мотки обычно­

Рис. 39. Схемы расположения кру­

го типа, где она

наматывается на

тильных приспособлении:

цилиндрическую

паковку крестовой

/ — первая зона кручения; // — вторая

намотки.
