++ВОПРОСЫ

к разделу №3. ТЕХНИЧЕСКОЕ ЧЕРЧЕНИЕ

Тест 3.

№ пп

вопрос

ответ

1

На какие группы делят стандарты ЕСКД?

ГОСТ 2.304-81

«Шрифты чертежные»

0

Общие положения

1

Основные положения

2

Классификация и обозначение изделий в конструкторских документах

3

Общие правила выполнения чертежей

4

Правила выполнения чертежей изделий машиностроения и приборостроения

5

Правила обращения конструкторских документов

6

Правила выполнения эксплуатационной и ремонтной документации

7

Правила выполнения схем

8

Правила выполнения документов строительных и судостроительных

9

Прочие стандарты

2

Что ЕСКД предусматривает

Единство требований в оформлении чертежей, единую систему условностей, которая исключает возможность различного или неправильного толкования чертежа.

3

Что есть масштабы изображений?

Это отношение линейного размера отрезка на чертеже к соответствующему отрезку в натуре

уменьшения

1:2, 1:2,5 , 1:4, 1:5, 1:10, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:100

натуральный

1:1

увеличения

2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1

4

Какие установлены виды изделий?

ГОСТ 2.101-68 ЕСКД устанавливает следующие виды изделий: детали, сборочные единицы, комплексы, комплекты.

5

Что называют деталью?

Называется изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

6

Что относят к элементам детали?

Фаски, проточки, отверстия, пазы, зубья зубчатых колес и т.д.

7

Что называют сборочной единицей?

Изделие, составные части которого подлежат соединению между собой сборочными операциями

8

Что такое чертеж?

Графическое изображение объекта, выполненное с определенными условностями в масштабе и передающее его геометрическую форму и размеры

9

Поясняют ли надписями виды ?

Не поясняют основные виды, поясняют дополнительные и местные виды.

10

Виды. Как располагают виды на чертеже?

1

Вид спереди (главный)

Виды это изображение обращенной к наблюдателю видимой части поверхности предмета. Виды, полученные на основных плоскостях проекций, называют основными видами

2

Вид сверху (под главным)

3

Вид слева(справа от главного)

4

Вид справа(слева)

5

Вид снизу (над)

6

Вид сзади(справа от вида слева)

11

Какие виды называют дополнительными?

Применяют, если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения ее формы и размеров

12

Какие виды называются местными?

Изображение отдельного, ограниченного места поверхности предмета Может быть ограничен линией обрыва

13

Что называется разрезом?

Изображения предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. Показывают то, что расположено в секущей плоскости и за ней. Допускается изображать не все, что расположено за секущей плоскостью, если это не требует понимания конструкции предмета.

14

Какие бывают разрезы?

Горизонтальные

Секущая плоскость параллельна горизонтальной плоскости проекций

Вертикальные

Секущая плоскость перпендикулярна горизонтальной плоскости проекций

ломаные разрезы

Наклонные

Секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого

Продольные

Секущие плоскости направлены вдоль длины или высоты предмета

Поперечные

Секущие плоскости направлены перпендикулярно длине или высоте предмета.

Простые

При одной секущей плоскости

Сложные

При нескольких секущих плоскостях.

1.ступенчатые если секущие плоскости параллельны

2. ломаные если секущие плоскости пересекаются

Местные

Служит для выяснения устройства предмета лишь в отдельном, ограниченном месте

15

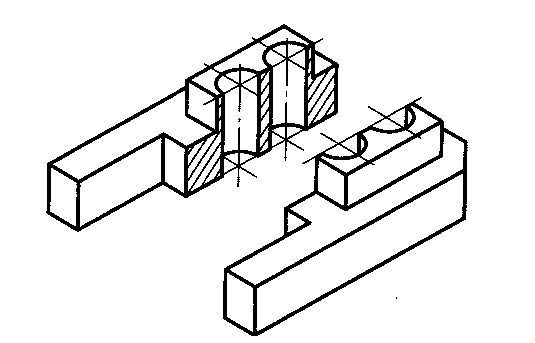

Допустимо ли на изображении предмета совмещать половину вида и половину разреза?

Да, если изделие симметрично. Ось симметрии говорит об условности разреза. При совмещении вида с разрезом: на главном виде размещают разрез справа, на виде слева - справа, на виде сверху - снизу.

16

Что называют сечением?

Изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими секущими плоскостями. Показывают только то, что попадает в секущую плоскость.

17

Как называют сечения не вошедшие в разрез?

вынесенными

Располагают вне контура изображений, или в разрыве между частями одного и того же вида

наложенными

Располагают непосредственно на видах чертежа. Обозначают сплошной тонкой линией.

18

Выносной элемент. Что это?

Это дополнительное, отдельное изображение какой-либо части предмета, требующей графического и других пояснений в отношении размеров, формы и тд

Нет. В изделии не выполняют чертежи на стандартные изделия, тк чертежи на них уже разработаны. В спецификации перечисляют все детали.

19

На все ли детали выполняют рабочие чертежи?

ГЛОССАРИЙ

К разделу №3. ТЕХНИЧЕСКОЕ ЧЕРЧЕНИЕ

Слово, словосочетание

Значение

ЕСКД

Единая система конструкторской документации представляет собой комплекс государственных стандартов, содержащих единые требования к выполнению, оформлению и обращению конструкторской документации во всех отраслях промышленности и строительства.

Виды конструкторских документов

ГОСТ 2.102-68 относятся документы текстовые и графические, а именно:

Сборочный чертеж СБ

Документ, содержащий изображение сборочной единицы и необходимые данные для выполнения и контроля сборки

Чертеж общего вида ВО

Документ, определяющий конструктивное устройство изделия, взаимодействие его составных частей и принцип его работы

Монтажный чертеж МЧ

Документ, содержащий упрощенное изображение изделия, а также данные для его монтажа и установки

Чертеж детали

Содержит изображение детали и данные для ее изготовления

Теоретический чертеж

Определяет геометрическую форму изделия. На нем даны координаты расположения составных частей

Габаритный чертеж ГЧ

Упрощенное изображение изделия с габаритными, установочными и присоединительными размерами

Стандарты государственные

ГОСТ 2.001-93 устанавливает общие положения по целевому назначению, области распространения, классификации и обозначению стандартов, входящих в комплекс ЕСКД.

Схема

Документ, на котором показаны в виде условных обозначений составные части изделия и связи между ними. ГОСТ 2.701-84

Спецификация

Документ, определяющий состав сборочной единицы, комплекса, комплекта.

Ведомость спецификаций

Документ, содержащий перечень всех спецификаций данного комплекса или комплекта

Оригиналы. Чертежи.

Выполнены на любом материале автором, предназначены для изготовления по ним подлинников , автор, например: конструкторская группа

Подлинники. Чертежи

Оформлены подлинными установленными подписями ,подлежат особому хранению и выполнены на материале позволяющем их копировать для дальнейшего использования на производстве

Дубликаты. Чертежи

Копии подлинников, обеспечивающие идентичность воспроизведения для снятия копий

Копии. Чертежи

Копии подлинников служат для непосредственного использования на производстве для изготовления, эксплуатации, ремонта итд

Эскиз

Документ, предназначенный для разового применения в производстве, может быть выполнен от руки.

Машиностроительные чертежи

Предназначены для изготовления изделий машиностроения

Машина

Комплекс некоторого числа деталей, осуществляющих во взаимосвязи конкретную работу.

Изделие

Любой предмет или набор предметов производства, подлежащий изготовлению на предприятии.

Комплекс

Два и более специфицированных изделия, не соединенных между собой сборочными операциями, но предназначенные для выполнения взаимосвязанных функций.

Комплект

Набор изделий, имеющих общее эксплуатационное значение, но не соединенных между собой

Формат

А0

841 Х 1189

А1

594 Х 841

Стандартный размер чертежного листа по ГОСТ 2.301-68*.

А2

420 Х 594

А3

297 Х 420

А4

210 Х 297

Условности и упрощения

Устанавливает ГОСТ 2.305-68** «Изображения- виды, разрезы, сечения»

Пример ГОСТ 2.304-81 «Шрифты чертежные»

2

Класс, присвоенный всем стандартам ЕСКД

3

Классификационная группа стандартов (см. группы стандартов ЕСКД)

04

Порядковый номер стандарта в группе

81

Год регистрации стандарта

Технический рисунок

Наглядное изображение, выполненное по всем правилам, но от руки. Пользуются на производстве

Эскиз

Изображение видов от руки, но с соблюдением правил и требований ГОСТ. На производстве.

Рабочий чертеж

Рабочий чертеж детали выполняется по нормам и правилам стандартов, в масштабе, чертежными инструментами в соответствии ГОСТ ЕСКД 2.305-68 «Изображения-виды, разрезы, сечения»

Изделие

Предмет или набор предметов, изготовленный на предприятии.

Изделие основного производства

Предназначены для поставки (реализации)

Изделие вспомогательного производства

Предназначены только для собственных нужд предприятия.

Пояснительная записка ПЗ

Документ, содержащий описание устройства и принцип действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технологических решений

Технические условия ТУ

Документ, содержащий требования к изделию, его изготовлению, приемке, поставке.

Эксплуатационные документы

Документы и инструкции предназначенные для использования при эксплуатации, обслуживании и ремонте изделия. Код эксплуатационных документов определяет ГОСТ 2.601-95.

Основной конструкторский документ

Для детали – чертеж детали, для сборочных единиц – спецификация.

Основной комплект конструкторских документов

Относится ко всему изделию, например сборочный чертеж, технические условия, инструкции к эксплуатации

Полный комплект конструкторских документов

Это основной комплект на данное изделие + основные комплекты на все составные части.

Номенклатура определена ГОСТ 2.102-68 согласовывается с заказчиком и записывается в техническое задание.

Техническое задание

Совместный документ составлен заказчиком и разработчиком (проектантом).

Техническое предложение

Литера П. Документ содержит технические решения и обоснования , также их варианты для согласования с заказчиком и прочих утверждений и разрешений.

Технический проект

Литера Т. Окончательное принятое решение, содержащее полный комплект утвержденной документации. Окончательный документ к работе.

Эскизный проект

Литера Э. Содержит конструкторские решения, дает представление обустройстве, разработке и вариантах решения проекта. Первоначальный документ.

Проектная и рабочая.

Стадии. Устанавливает ГОСТ 2.103-68.
