3.3. Промежуточная распорка.

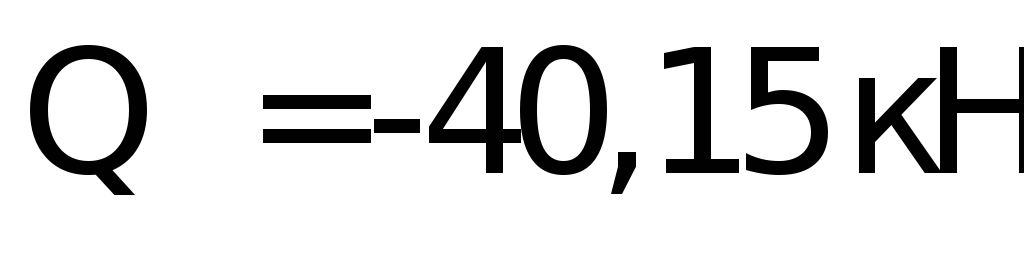

Максимальная
поперечная сила, действующая в сечениях
подкрановой части колонны
кН.
Изгибающий момент в распорке:
кНм.
Поперечная сила в распорке:
кН.
Эпюра моментов в распорке:
Эпюра поперечных сил:
Размеры сечения распорки:
м,
м,
м.
Площадь продольной рабочей арматуры при симметричном армировании:
см2.
Принимаем
3Ø18 А 400 с
см2
> 6,64 см2.
Поперечная
сила, воспринимаемая бетоном (для тяжелого бетона),
кН,
где
принимаем с=0,7
Следовательно поперечную арматуру принимаем по расчёту.
Зададимся поперечной арматурой.
Класс арматуры –А 400, Rsw =285 МПа.
Диаметр поперечных стержней Ø6 мм, Аsw=0,283 см2.
Проекция опасной наклонной трещины на продольную ось распорки с=0,7м

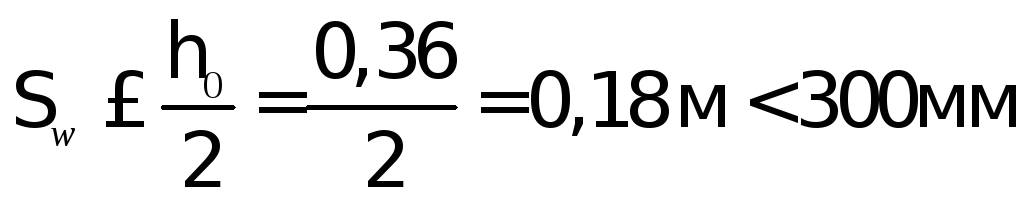

Максимально допустимый шаг поперечных стержней по длине распорки:
Шаг стержней по длине распорки
По
конструктивным требованиям:
принимаем
шаг поперечных стержней 100мм
Проверим соблюдение принятого шага по интенсивности поперечного армирования по длине распорки
Поскольку условие выполняетс я, окончательно принимаем поперечную арматуру в виде
Ø6 Ф400 с шагом 100мм
4. Расчет фундамента под крайнюю колонну
Грунты
основания – однородные. Преобладающий
компонент – пески средние. Удельный
вес грунта 20 кН/м3.
Условное расчетное сопротивление грунта
Усилия,
передающиеся с колонны на фундамент,
соответствуют сочетанию №7 для сечения
IV-IV.
Для сочетания №7 имеем:
М=-394,94кН·м
N=1943,25кН
.
Расчетная нагрузка от веса нижней стеновой панели и остекления на участке между отметками 1,8..5,4м:
расчетная нагрузка от собственного веса фундаментной балки:
где
собственный
вес фундаментной балки, равный 29 кН при
шаге колоннB=12
Указанные нагрузки передаются на фундамент с эксцентриситетом:
Тогда расчетное значение момента от данных нагрузок будет равно:
окончательно для расчета имеем
Диаметр продольной арматуры арматуры в подкрановой части колонны d=16мм.
Материалы фундамента:
-
бетон монолитный класса В15,
-
арматура класса А400,
4.1.Определение геометрических размеров фундамента.
Высота фундамента определяется из условий:
а)обеспечения заделки колонны в фундаменте для сплошной колонны в плоскости поперечной рамы:
где
;
Принимаем
длину заделки
.
б) обеспечения анкеровки рабочей арматуры колонны:
;
где
Требуемую расчетную длину анкеровки арматуры с учетом конструктивного решения элемента в зоне анкеровки определяют по формуле:
Фактическую
длину анкеровки принимают
и
не менее
а
также не менее
окончательно
принимаем
,
тогда
Расчетная
глубина промерзания в районе г. Омск
равна
(Mt=42, d0=0.23 для суглинков, kh=0.7)
Глубина заложения фундамента должна быть не менее df.
Принимаем высоту фундамента Н = 1,35 м (кратно 150 мм), что больше Нф.з.= 1,25 м и больше Нан = 0,75м. Глубина заложения при этом составит
Размеры подошвы фундамента.
Площадь подошвы:
,
где 1,1– коэффициент, учитывающий наличие изгибающего момента;
кН;
Получим:
м2.
Зададимся соотношением большей стороны подошвы к меньшей: l/b=1.4. Тогда
м;
м.
Принимаем lb = 3.32,4 м (кратно 0,3 м).
Уточняем площадь подошвы:
м2.
Момент сопротивления:
м3.
Уточняем нормативное давление на грунт:
,
где k1= 0,05 – для суглинков;
b0 = 1 м; d0 = 2 м.
МПа.
Уточняем размеры подошвы:
м2;
м;
м.
Принимаем lb = 3.62,7 м.
Рис. 13. Схема стакана фундамента под колонну крайнего ряда.
Размеры фундамента.
Высота фундамента Н = 1,25 м. Размеры стакана указаны на рис. 13.
,
что на 0,6 м больше соответствующих размеров поперечного сечения подкрановой части колонны.
Толщина стенки стакана по верху dh = 0,2 м.
Вынос подошвы фундамента за грань скана:
м
> 0,45 м,
поэтому устраиваем вторую ступень с высотой hf,2 = 0,3 м. Тогда высота двух ступеней:
м.
Вылет верхней ступени принимаем:
м.
Высота стакана
м.
Глубина стакана hh = 1,05м (колонна заходит в фундамент на глубину Нз = 1 м > hан = 0,5 м). Толщина дна стакана
м
>
м.
Проверим достаточность принятой высоты подошвы фундамента из условия обеспечения ее прочности на продавливание подколонником. С учетом обязательного подстилающего слоя под подошвой толщиной 100 мм из бетона класса В7,5 принимаем а = 0,05м.
Расчет прочности элементов фундамента
Определение краевых ординат эпюры давления.
Момент в уровне подошвы:
кНм.
Нормативная нагрузка от веса фундамента и грунта на его обрезках:
кН.
м
<
м;

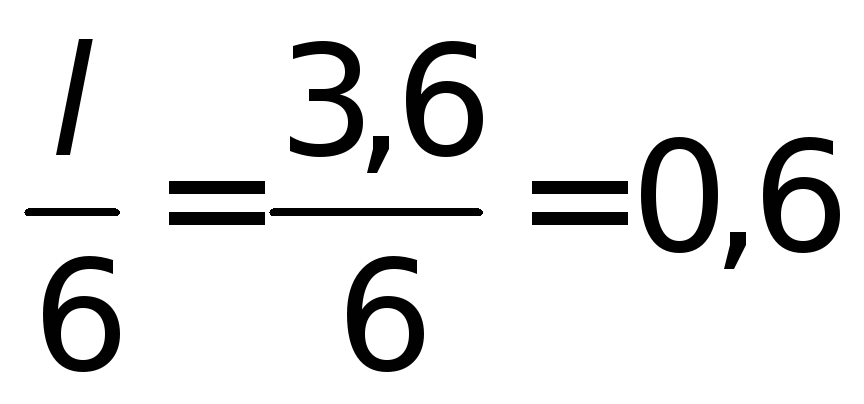

кН/м2
>0
кН/м2
< 1,2R
= 1,20.285
= 342 кН/м2,
где
Расчет арматуры подошвы фундамента.
а) в плоскости поперечной рамы
кН/м2;
кН/м2.
Сечение I-I.
кН/м2;
кНм;
Рабочая высота подошвы
м
= 25 см.
Площадь арматуры
см2.
Сечение II-II.
кН/м2;
кНм;
Рабочая высота подошвы
м
= 55 см.
Площадь арматуры
см2.
Сечение III-III.
кН/м2;
кНм;
Рабочая высота подошвы
м
= 130 см.
Площадь арматуры
см2.
Проведем подбор арматуры.
Из трех найденных Asi принимаем As,max = As2 = 16,19 см2. Зададимся шагом стержней S = 250 мм. Расстояние от края подошвы до первого стержня примем as = 50 мм.
Количество стержней:
.
Принимаем шаг крайних стержней 300 мм, получим
n=11 стержней
В направлении длинной стороны подошвы имеем арматуру 1114 А400 с As = 16,93 см2 > As,max = 16,19 см2.
Процент армирования в сечениях:

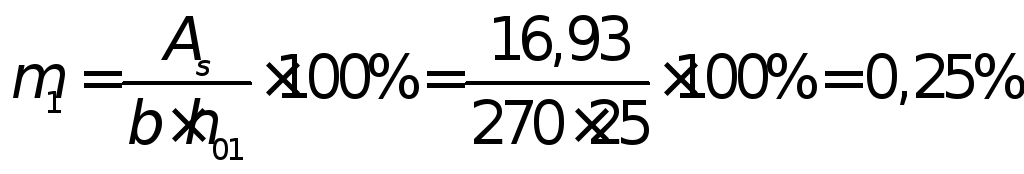

I-I:
;

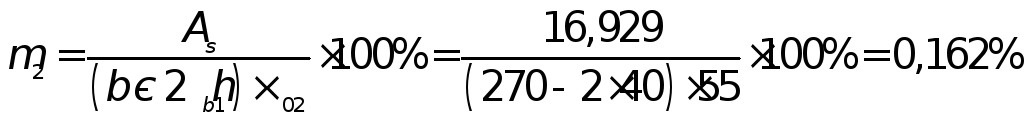

II-II:
;
III-III:
.
Поскольку во всех сечениях max = 1% > > min = 0,1%, количество принятой арматуры оставляем без изменения.
Поскольку длина подошвы больше 3 м, каждый второй стержень не доводят до конца в продольном направлении на 0,1l=35 cм
б) из плоскости поперечной рамы
Проводим для одного сечения V-V
Сечение V-V.
кН/м2;
кНм;
Рабочая высота подошвы
м
= 55 см.
Площадь арматуры
см2.
Зададимся шагом стержней S = 250 мм. Расстояние от края подошвы до первого стержня примем as = 50мм.
Количество стержней:
.
В направлении длинной стороны подошвы имеем арматуру 1514 А400 с As = 23.1 см2.
Процент армирования в сечении:
V-V:
.
В остальных сечениях:
IV-IV:
.
VI-VI:
.
Армирование стакана фундамента:
Площадь сечения продольной арматуры определяют из расчета стенок стакана на внецентренное сжатие нормального сечения А-А. Принимаем площадь продольной арматуры стакана без расчета, исходя из минимального процента армирования
Принимаем
5Ǿ18А400. с
Поперечное армирование в виде горизонтальных сеток, с заведением их за ближайшую к стакану ступень (но не менее 5 сеток, шаг сеток 150 мм), с расположением стержней у наружной и внутренней поверхности стенок стакана. Поперечную арматуру определяют расчетом на момент по наклонному сечению, проходящему через верхнее ребро стакана и условную ось поворота колонны. Расстояние y=0.7e0. при
hн/6<e0< hн/2 и y=hн/2 при e0≥ hн/2. Принимаем арматуру сеток по конструктивным соображениям из стержней диаметром 10 мм А240.
