..pdfВ буфете установлены: кофеварка 6 с электромель ницей для помола кофе в зернах, шкаф для хранения спецодежды работников купе-буфета 7, электроплитка 9, моечная ванна с подводкой холодной и горячей воды 10, электрососисковарка 11, шкаф с механическим охлаждением 14. Для сбора мусора используется спе циальный контейнер с крышкой. Кроме того, имеются переносные стулья 2, регулируемые по высоте.
II. МЕХАНИЧЕСКОЕ ОБОРУДОВАНИЕ И ХОДОВЫЕ ЧАСТИ
Кузова. Кузова вагонов-ресторанов1 выполнены та кими же, как на купейных вагонах заводов ГДР.
В кузове (рис. 5) различают раму, боковые и тор цовые стены, перегородки, крышу и пол 9. Рама со стоит из поперечных балок 10, соединенных нижней обвязкой И. В состав боковых стен входят стойки 12, 13, надоконный карниз 8, верхняя обвязка 6, гофры 7 и планка 5. Крыша выполнена из балок 1, дуг 2, стрин геров 3 и продольной обвязки 4.
В качестве термоизоляции в вагонах-ресторанах, вы пускаемых до 1965 г., применялась мипора, обернутая в перфоль, а позже — гидрофобный пенистый полисти рол. Между термоизоляцией и кузовом наносится про тивошумная мастика.
На раме вагона-ресторана аналогично всем пасса жирским вагонам располагаются автосцепки и переход ные площадки, называемые ударно-тяговым оборудо ванием.
Рычаг расцепного механизма автосцепки располо жен сбоку вагона и позволяет быстро осуществлять сцепку и расцепку вагонов.
В вагонах-ресторанах применяются упругие пере ходные площадки с резиновыми суфле, обеспечиваю щими плотность соединений двух площадок и звуко изоляцию.
Окна и двери. Окна вагонов-ресторанов выполняют ся с опускной рамой, в том числе и на вагонах-рестора-
1 Здесь и далее все данные, относящиеся к конструкции ваго нов-ресторанов, распространяются и на вагоны с купе-буфетами, если это особо не оговорено.
11
Рис. 5. Кузов вагона-ресторана (п раз резе):.
1 -г- сплошная балка крыши; |
2 —дуга; |
3 — |
||||
стрингер; |
4 — продольная |
обвязка |
крыши; |
|||
5—планка; |
5—верхняя ^бвязка |
кузова; |
7—по |
|||
доконный |
гофр; |
8 — надоконный |
карниз; |
|||
9 — гофрированный |
пол; 10 — поперечная |
бал |
||||
ка рамы; |
11 — нижняя |
обвязка |
кузова; |
|||
12 — межоконная |
стойка; |
13 — подоконная |
||||
стойка I, II, |
III — узлы |
кузова |
|
|
12

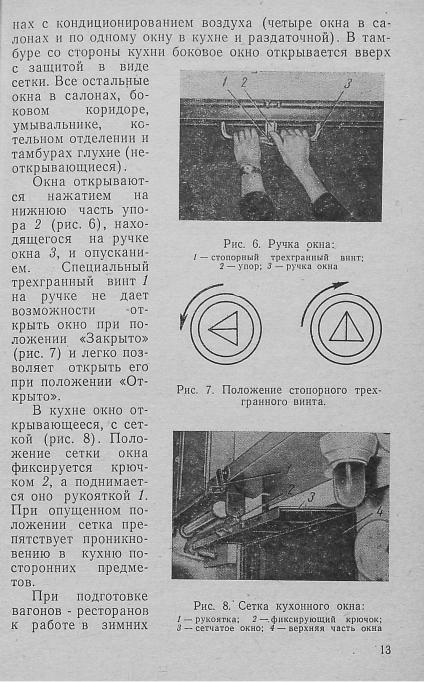

условиях упор 2 на ручке окна 3 (рис. 6) фиксируется в положение «Закрыто», а трехгранные болты по обеим сторонам рамы затягиваются до предела.
При любом повреждении стекол, требующем их за мены или ремонта подъемного механизма окна, работы производятся только в пунктах приписки или оборота вагона-ресторана.
Все двери вагонов-ресторанов стандартные и не от личаются от дверей обычных купейных вагонов. Двер ные замки и запоры также применены типовые. При открывании и закрывании двери должны иметь легкий и бесшумный ход.
Во время движения тамбурные двери наружу долж ны быть закрытыми на трехгранные замки, а торцо вые— открытыми для посетителей.
Тележки. Кузов вагона-ресторана опирается на те лежки ЦМВ через пятник, а боковые скользуны служат для опоры кузова при прохождении кривых участков пути. Тележки ЦМВ обеспечивают скорость движения до 120 км/ч.
В связи с повышением скоростей движения с |
1958 |
||
по 1961 г. под |
вагоны-рестораны подкатывались |
|
те |
лежки КВЗ-5 |
(максимальная скорость движения |
— |
140 км/ч), а затем тележки КВЗ-ЦНИИ типа I или II, допускающие скорость движения 160 км/ч.
Нагрузка от кузова на тележки КВЗ-ЦНИИ переда ется через боковые скользуны постоянно, а не только при прохождении кривых участков пути. Это обеспе чивает более плавный ход вагона. База тележки КВЗЦНИИ снижена до 2400 мм. В вагонах-ресторанах без кондиционирования воздуха обе тележки являются ге нераторными.
Тележки КВЗ-ЦНИИ типа II подкатаны только под вагоны-рестораны с кондиционированием воздуха, так как тара этих вагонов в экипированном состоянии весит более 60 т (62 г).
Тормоза. Во всех вагонах-ресторанах применены пневматические и электропневматические тормоза. Управление тормозами производится машинистом ло комотива. Для экстренной остановки поезда в обоих тамбурах, салоне и большом коридоре вагона-рестора
на |
установлены стоп-краны. Для приведения тормоза |
в |
действие необходимо ручку стоп-крана потянуть на |
14
себя и не возвращать в первоначальное положение до
полной остановки поезда.
При заклинивании колесных пар отпуск тормоза производится поднятием вверх специальной ручки, установленной в салоне. Ручки стоп-кранов и отпуска тормоза всегда должны быть запломбированы. При пользовании этими ручками в пути следования дирек тор вагона-ресторана должен сообщить об этом механи- ку-бригадиру или начальнику поезда. По приезде' на пункт приписки или оборота ставятся новые пломбы.
III. ВОДОСНАБЖЕНИЕ И ОТОПЛЕНИЕ
Требования к системе водоснабжения. Водоснабже ние вагонов-ресторанов состоит из двух самостоятель ных систем: для умывального отделения и для кухни с моечным отделением. Периодичность снабжения во дой зависит от расхода воды в пути и предусмотрена расписанием движения поездов.
Заправка баков водой производится только от ис точников стационарного водоснабжения, вода которых должна удовлетворять всем требованиям, предусмот ренным существующим стандартом. Для технологиче ских целей температура теплой воды должна быть не ниже 70° С. Баки и трубопроводы промываются при плановых ремонтах. Дата ревизии и промывки ставится на наружной стороне баков.
Водоснабжение умывального отделения. Умываль ное отделение снабжается холодной и горячей водой, (рис. 9) '. Для этого имеются бак холодной воды 108 емкостью 130 л и бак горячей воды 101 емкостью 78 л с термоизоляцией (в вагонах-ресторанах выпуска 1957—1963 гг. емкость каждого бака 150 л).
Заполнение системы водой происходит через налив ные патрубки 115, 116. Наполнительные 155, 156 и воз духоотводный 157 трубопроводы осуществляют связь системы с атмосферой. Для контроля заполнения су ществует специальная сигнализация.
Проверка наличия воды в баках производится через1
1 Здесь II далее обозначения на схемах соответствуют техниче ской документации поставщика и нумерации, проставляемой на обо рудовании в вагонах.
15
о>
Рис. 9. Водоснабжение умывального отделения:
29 — запорный |
вентиль |
трубы |
для |
пополнения |
системы отопления; 100 — бойлер; |
lot — бак для |
горячей воды- |
|||||||
102 — запорный |
вентиль |
(соединительной |
трубы); 103, 109 — измерительные краны баков; 104 — запорный |
вентиль |
||||||||||
для горячей воды; 105 — гидрометр; |
106 — термометр; |
107 — запорный вентиль спускной трубы; |
108 — бак для хо |
|||||||||||
лодной воды; 110 — запорный вентиль для холодной |
воды; 111 — запорный кран для душевого шланга; 112 — кран |
|||||||||||||
умывальника; |
114 — отопление |
сточной |
трубы |
умывальника; |
115, |
116'— наливные |
патрубки; |
155, 156 — наполни |
||||||
тельные трубопроводы; 157— воздухоотводный |
трубопровод; |
158 — трубопровод |
для |
разбора |
холодной |
воды; |
||||||||
161 — трубопровод для |
разбора |
горячей |
воды; |
162 — подающий |
трубопровод; |
163 — возвратный |
трубопровод' |
измерительные краны 103, 109, из которых польется вода, если ее в баках соответственно не менее 15 и 25 л.
Для нагрева воды служит бойлер 100, перед растоп кой которого необходимо проверить уровень воды в системе по гидрометру 105. Черная стрелка гидромет ра должна отклониться вправо от красной черты, пока зывающей минимальный уровень воды. Температура воды при нагреве проверяется по термометру 106.
Циркуляция воды между бойлером и баком горячей воды 101 происходит по подающему 162 и возвратному 163 трубопроводам.
Разбор холодной и горячей воды'ведется через кран умывальника 112 и кран душевого шланга 111. Попол нение бака горячей воды'производится из бака холод ной воды 108 при открытом вентиле 102. В зимнее вре мя сливная труба умывальника обогревается специаль ным обогревателем 114. При необходимости вода из баков умывального отделения используется и для по полнения котла отопления через вентиль 29.
Водоснабжение кухни. Для технологических нужд запас воды составляет 800 л в баке холодной воды 119 и 200 л в баке теплой воды 120 (рис. 10).
Баки сообщаются между собой посредством воз душного и соединительного трубопроводов с запорным вентилем. Перед заполнением системы водой вентиль 140 на соединительном трубопроводе должен быть открыт.
Заполнение ведется через наливные патрубки 117, 118. Контролируется наполняемость баков по водомер ным стеклам 133, 134, сигнальной трубе 166 и путем электрической сигнализации. Разбор холодной воды производится при открытых вентилях 152, 153. В кух не открываются по необходимости вентили 130, 145 и вентиль над моечными ваннами 146. При этом поворот ные краны 148, 149 в кухне и моечном отделении также
открываются. Для очистки воды |
установлен |
фильтр |
|
142. |
|
|
|
Для технологических целей нагрев воды в вагоне- |
|||
ресторане производится в |
баке |
теплой воды |
120 (см. |
рис. 10). Для этого рядом |
с огневой плитой |
в кухне |
установлен бойлер 121 с секцией нагревательного эле мента. Бойлер имеет собственную топку с колоснико вой решеткой, поддувалом и зольникойТ'^Т^Д-—^---------
119 — бак для |
холодной воды; |
120 — бак для |
теплой |
воды; |
121 — бойлер для |
подогрева |
воды; |
122 — тепловой шкаф |
с горя |
|||||||||||||
чим |
змеевиком; |
124 — ручной |
поршневой |
насос |
с |
рукояткой; |
125 — запорный |
вентиль от |
бака |
к |
поршневому |
насосу; |
||||||||||
126 — запорный |
вентиль в нагревательном трубопроводе; |
127 — запорный вентиль в |
водоразборном |
трубопроводе теплой воды; |
||||||||||||||||||
138 — запорный вентиль для |
пополнения нагревательной |
секции; 131 — запорный |
вентиль |
для теплой воды; /32 — водоразборный |
||||||||||||||||||
кран для теплой воды; 133, |
134 — водомерные |
стекла; |
135 — термометр |
нагервательного |
элемента; |
136 — гидрометр; |
128 — спуск |
|||||||||||||||
ной |
вентиль нагревательной |
секции; |
139 — термометр бака теплой воды; 140 — запорный |
вентиль соединительного трубопровода; |
||||||||||||||||||
141 — спускной |
вентиль бака |
холодной |
воды; 142, 150 — фильтры |
для воды; 143, |
144, |
147 — запорные |
вентили для теплой воды; |
|||||||||||||||
130, 145, 146, 152, |
153 — запорные |
вентили холодной воды; 129, |
148, |
149 — поворотные |
краны; |
151 — запорцый |
вентиль |
разборного |
||||||||||||||
трубопровода |
теплой |
воды; |
164, 165 — наполнительные |
|
трубопровдоы; |
117, 118 — наливные |
патрубки; |
166 — сигнальная |
труба; |
|||||||||||||
168 — моечные |
ванны |
в кухне; |
169 — моечные |
ванны в раздаточной; 170 — умывальник |
в кухне; 172 — нагревательный змеевик; |
|||||||||||||||||
173 — подающий трубопровод |
змеевика; 174— переливной |
трубопровод |
змеевика; |
/75 — возвратный |
трубопровод змеевика; 176 — |
|||||||||||||||||
|
|
|
|
|
|
|
|
соединительный трубопровод |
|
|
|
|
|
|
|
|
|
Для обогрева нагревательного элемента можно использовать и тепло отходящих газов плиты. Вода в нагревательном элементе нагревается до температуры 90° С (фиксируется на термометре 135), по трубопро воду 173 подается в змеевик 172 бака 120, где отдает тепло воде, находящейся в баке, и вновь возвращается в нагревательный элемент бойлера. Таким образом, в нагревательном элементе и змеевике происходит естест венная циркуляция воды, дающая возможность косвен ным путем нагреть воду в баке теплой воды до темпе ратуры 70-^80° С.
Для контроля уровня воды в нагревательном эле менте и змеевике служит гидрометр 136, черная стрел ка которого должна отклоняться вправо от красной черты. При недостаточном уровне воды производится пополнение змеевика из бака теплой воды самотеком
через вентили 126, 138 (рис. 10) или из бака |
холодной |
||||
воды с помощью насоса 124 при открытых |
вентилях |
||||
125, 138. При |
переполнении |
змеевика вода поступит в |
|||
расширитель |
емкостью |
30 |
л и через |
трубопроводы |
|
174, 166 и сливной патрубок выльется под вагон. |
|||||
Разбор теплой воды |
производится |
при |
открытых |
вентилях 131, 132, 143, 144, 147, 151 и поворотных кра нах 148, 149, 129. Из бака теплой воды может быть разобрано не более 100 л, так как трубопровод теплой
воды с вентилем 151 установлен |
для |
разбора воды на |
|||||||
■/г высоты бака. После разбора |
100 |
л бак |
пополняют |
||||||
холодной водой, для чего |
открывается |
вентиль 140. |
|||||||
Если в баке |
холодной |
воды |
уровень |
ниже |
половины |
||||
(контроль |
по |
водомерному |
стеклу 134), |
|
необходимо |
||||
произвести |
перекачивание воды |
ручным |
насосом 124 |
||||||
при |
открытых |
вентилях |
125 |
и 126 и закрытом венти |
|||||
ле |
140. По окончании |
работы |
бойлера |
|
оставшиеся |
100 л теплой воды в баке 120 разбираются при откры том вентиле 127.
В процессе заправки вагона-ресторана водой и ее разбора положение кранов и вентилей систем водоснаб жения должно соответствовать принятым положениям.
Перечень возможных неисправностей систем водо снабжения и рекомендации по их устранению приведе ны в табл. III.1.1
1 Обозначения вентилей см. на рис. 10.
19
|
|
|
|
|
|
|
|
|
Т абли ц а |
НГ. 1 |
|
Признаки неисправностей |
Возможные причины |
Рекомендации |
|||||||||
неисправностей |
по их устранению |
||||||||||
В |
моечное |
отделение |
Закрыт вентиль 143 или |
Открыть |
вентиль 143 |
||||||
нет |
подачи |
теплой |
151 |
|
|
или 151 |
воду |
через |
|||
ВОДЫ |
|
|
|
После разбора воды не |
Выпустить |
||||||
|
|
|
|
|
|
закрыты вентили 144 |
вентиль |
144 |
н зак |
||
При разборе |
поступает |
и 145 |
|
127 |
рыть вентиль 145 |
||||||
Открыт вентиль |
Закрыть вентиль 127 |
||||||||||
то теплая, то холод |
|
|
|
|
|
|
|||||
ная вода |
|
|
Плохая циркуляция во- |
Прокачать воду ручным |
|||||||
Плохо нагревается во- |
|||||||||||
да |
в |
баке |
теплой |
ды в нагревательном |
насосом |
124, открыв |
|||||
воды 120 |
|
|
элементе бойлера |
вентили 125 и 133 |
|||||||
|
|
|
|
|
|
Недостаток воды в на |
Пополнить водой нагре |
||||
|
|
|
|
|
|
гревательном элемен |
вательный элемент |
||||
|
|
|
|
|
|
те бойлера |
|
|
|
|
|
|
|
|
|
|
|
Паровые пробки в зме |
Прокачать |
воду |
насо |
||
|
|
|
|
|
|
евике |
|
|
сом 124 |
при откры |
|
|
|
|
|
|
|
|
|
|
тых вентилях |
125 и |
|
Постоянно |
капает вода |
Подтекает |
вода |
через |
138 |
|
|
||||
Подтянуть сальник га- |
|||||||||||
на |
шпинделе |
запор- |
сальник |
|
|
ечным ключом |
|
||||
ного вентиля |
|
|
|
|
|
|
|
||||
Постоянное капание во- |
Ослабели |
шестигран- |
Подтянуть |
шестигран- |
|||||||
ды на корпусе запор- |
ные гайки на корпу- |
ную гайку на нижнем |
|||||||||
ных кранов |
|
|
се кранов |
|
конце конуса |
|
|||||
Течет |
вода |
из спуск- |
Открыты |
вентили 125 |
Закрыть краны |
|
|||||
Закрыть вентили 125 и |
|||||||||||
ного вентиля |
141 |
и 141 |
|
|
141 |
|
|
||||
ся |
Отопление. Во всех вагонах-ресторанах применяет |
||||||||||
водяная |
система отопления, |
обеспечивающая |
тем |
пературу воздуха внутри отапливаемых помещений (са лоны, моечное и умывальное отделения, коридоры) в пределах 18-=-22° С при наружной температуре 40° С. Принцип действия водяного отопления основам на ес тественной циркуляции воды.
В системе отопления |
вагонов-ресторанов |
выпуска |
||
1957—1963 гг. горячая вода из котла 1 (рис. 11) |
посту |
|||
пает в расширитель 6, откуда |
направляется |
по |
верх |
|
ним трубам, уложенным вдоль |
боковых стен |
вагона. |
||
У буфета и в конце большого |
коридора вода по стоя- |
|||
'кам поступает в нижние трубы |
и возвращается |
в ко |
||
тел. Каждая ветвь отопления |
может быть перекрыта |
|||
вентилями 19 или 20. Для |
спуска воды из системы слу- |
