определенное соотношение между р и q и характеризуют оптимальный режим работы крепей. Этим коэффициентам соответствуют оптимальные стоимости. Для рассматри­ ваемых крепей оптимальные стоимости определяются вер­ тикальными ЛИНИЯМИ Ооп.а К 0 0п.б (рис. 5).

Крепи работают в оптимальном режиме только при плот­ ной забутовке закрепного пространства. Лучшим спосо­ бом образования плотного заполнения закрепного простран­ ства является его тампонаж цементно-песчаным раствором.

По данным шахты «Мушкетовская-Заперевальная» '№ 2 стоимость 1 м3 тампонажного раствора по заработной пла­ те и материалам составляет 24 руб. На 1 м выработок пло­ щадью сечением 7—14 м2 расходуется 1,5—3 м3 раство­ ра. Дополнительная стоимость крепи по ее тампонажу сос­ тавит 36—72 руб. Общая первоначальная стоимость 1 м крепей по заработной плате и материалам

где Соп — стоимость крепи, соответствующая ее оптималь­ ному режиму работы.

Учитывая, что без тампонажа закрепного пространст­ ва значительные средства на ремонт и перекрепление вы­ работок затрачиваются даже в период строительства шахт, целесообразность тампонирования закрепного пространства в капитальных выработках со сроком службы 15 лет и более является бесспорной.

Ниже приведены затраты на капитальный ремонт (тыс.

На крепление, перекрепление и ремонт выработок околоствольного двора гор. 880 м шахты № 17—17-бис, начи-

20

ная с 1959 г, было затрачено 216 950 руб. В околоствольных дворах шахт «Центральная» № 1 (гор. 622 м), «Муш- кетовская-Заперевальная» № 2 и других закрепное про­ странство выработок было затампонировано, что устрани­ ло затраты на ремонт.

Еще более показателен пример целесообразности при­ менения тампонирования закрепного пространства при применении крепей круглой формы. Если загрузить бетон­ ную крепь по 1-й схеме (см. рис. 1) нагрузкой которую она выдерживает по 3-й схеме при боковом давлении 0,75 q, то стоимость 1 м крепи по материалам составит 232' руб. При загрузке крепи по 3-й схеме стоимость 1 м крепи по материалам составляет 61 руб, т. е. в 3,8 раза меньше. Бо­ ковое давление 0,75 q достигается только при наличии хо­ рошего контакта крепи и пород, который обеспечивается тампонированием.

ОБОРУДОВАНИЕ ДЛЯ ТАМПОНИРОВАНИЯ

Растворонагнетатели

Для нагнетания цементно-песчаных растворов в закреп­ ное пространство и в трещины окружающих выработки по­ род применяются различные растворонагнетатели.

Для плотного заполнения закрепного пространства сле­ дует применять растворонагнетатели с манометрическим напором до 5 am. Если же возникает необходимость тампо­ нирования значительных толщ окружающих выработки пород, то применяются растворонагнетатели и с более вы­ соким манометрическим напором.

Растворонагнетатели представляют собой насосы порш­ невого типа, которые должны удовлетворять следующим

22

передача с фрикционными дисками и механизмом включе­ ниязаменена зубчатой передачей, заключенной в гермети­ ческий кожух, насос снабжен ограждающим каркасом

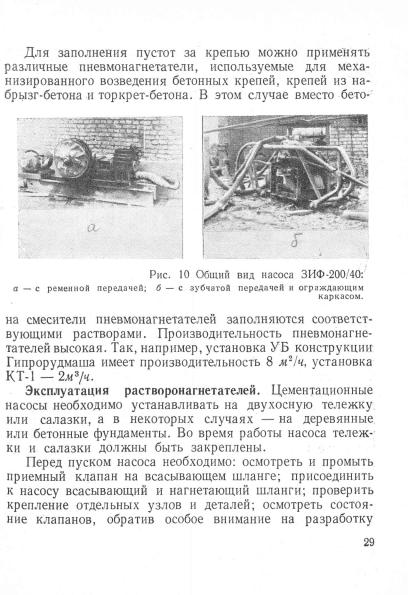

(рис. 10, б ).

В горизонтальных выработках применяется насос ЗИФ-200/40 с пневмодвигателем и зубчатой передачей. Ог-

Рис. 7 Схема насоса Р-200'40:

/ — прижимная вилка; 2 — крышка; 3 — корпус клапанов и цилиндров; 4 — фланец с патрубком; 5 — трехходовой кран; 6 — воздушный колпак с краном; 7 — предохранительный клапан; 8 — прижимная гайка; 9 — рама привода на­ соса; 10— шестерня; 11 — салазки; 12—рама; 13—шатун с крейцкопфом; 14 — крейцкопф; 15 — набивка; 16 — поршень со штоком; 17 — всасывающий трубопровод с приемным клапаном.

26

раждающий каркас обычно снимают. Насос устанавливают на двухосной тележке. При большом объеме тампонажных работ необходимо иметь два насоса (один резервный).

Для нагнетания растворов за крепь может быть при­ менен растворонагнетатель РНЩ, конструкция которого разработана ЦНИИПодземшахтостроем (рис. 11). В раство­

27

ронагнетателе РНЩ раствор приготавливается в смеси­ теле. Приготовленный раствор вытесняется в нагнета-

Рис. 9 Схема устройства со штоком:

1 — гайка 1М27; 2 — стопорная шайба; 3 — крышка поршня; 4 — прок­ ладка; 5 — промежуточное кольцо; 6 — кольцо поршня; 7 — корпус поршня.

тельные трубы сжатым воздухом. Техническая характе­ ристика РНЩ приведена ниже:

Растворонагнетатель РНШ применяется для тампо­ нирования пустот за крепью, так как имеет большую про­ изводительность. Наличие растворомешалки, отсутствие быстро изнашиваемых частей делает его применимым для растворов с крупнозернистым песком.

2§

седел, опорных поверхностей и резиновых колец; проверить зазоры между втулкой и вкладышем головок шатуна, крейцкопфными пальцами и шейками коленчатого вала; нали­ чие смазки в подшипниках и масленках; состояние труб-

Рис. 11 Общий вид растворонагнетателя РНЩ.

ки манометра (залить ее маслом); включение и выключе­ ние насоса фрикционным диском с помощью поворота шки­ ва вручную; отрегулировать натяжение ремня; в насосах с зубчатой передачей проверить уровень масла в ре­ дукторе; переключить трехходовой кран на слив в прием­ ный резервуар; заполнить всасывающий шланг водой че­ рез всасывающий клапан на корпусе цилиндров. Особое внимание необходимо обращать на наличие трения меж­ ду фрикционными дисками.

Насос включать необходимо без нагрузки. Проверив пра­ вильность работы по струе промывочной жидкости, выхо­ дящей в приемный резервуар, можно переключать трех­ ходовой кран на нормальную работу.
