Контрольная работа №1: просмотр попытки |
Личный кабинет / Мои курсы / Институт МПСУ - Аналоговая техника (09.03.01, #2434102) / Общее / Контрольная работа №1
Тест начат Monday, 16 October 2023, 20:28
Состояние Завершены
Завершен Monday, 16 October 2023, 21:26
Прошло 57 мин. 26 сек.
времени
Оценка 10,0 из 10,0 (100%)
Вопрос 1
Верно
Баллов: 1,0 из 1,0
Укажите особенности применения изображенной схемы.
a. |
Выходное напряжение схемы задается сопротивлениями резисторов R2, R3 |
|
b. |
При коротком замыкании на выходе на транзисторе выделится большая мощность |
|
c. |
При отключении нагрузки увеличится ток, протекающий через транзистор |
|
d. |
При отключении нагрузки увеличится мощность, рассеиваемая на R1. |
|
https://orioks.miet.ru/moodle/mod/quiz/review.php?attempt=162892&cmid=15992 |
1/5 |
16.10.2023, 21:26 |
Контрольная работа №1: просмотр попытки |
Вопрос 2
Верно
Баллов: 1,0 из 1,0
На рисунке изображена схема преобразователя напряжения и график зависимости тока одного из элементов схемы от времени.
Какому элементу схемы соответствует изображенный график?
a. |
Конденсатор |
|
b. |
Диод |
|
c. |
Ключ |
|
d. |
Катушка индуктивности |
|
Вопрос 3
Верно
Баллов: 1,0 из 1,0
Действие какой схемы гальванически развязанного преобразователя напряжения основано на явлении намагничивания сердечника?
a. |
Обратноходовый преобразователь |
|
b. |
Двухтактный прямоходовый преобразователь? |
|
c. |
Однотактный прямоходовый преобразователь |
|
d. |
Полумостовой преобразователь |
|
https://orioks.miet.ru/moodle/mod/quiz/review.php?attempt=162892&cmid=15992 |
2/5 |
16.10.2023, 21:26 |
Контрольная работа №1: просмотр попытки |
Вопрос 4
Верно
Баллов: 1,0 из 1,0
Как связаны между собой значение номинального тока нагрузки и расчетное значение индуктивности для схемы понижающего преобразователя?
Частоту преобразования считать постоянной.
a. |
Малое значение выходного тока требует применения катушки с большой индуктивностью |
|
b. |
Большое значение выходного тока требует применения катушки с большой индуктивностью |
|
c. |
Расчетное значение индуктивности не зависит от тока нагрузки |
|
Вопрос 5
Верно
Баллов: 1,0 из 1,0
Рассчитайте выходное напряжение линейного преобразователя. Ответ выразить в Вольтах, округлить до десятых.
R1 = 10 кОм, R2 = 10 кОм, Rн = 1 кОм:
Uвх = 12 В ;
D1 - LM317, Uref = 1,25 В, Iadj = 50 мкА
Ответ: |
3,0 |
|
|
|
|
https://orioks.miet.ru/moodle/mod/quiz/review.php?attempt=162892&cmid=15992 |
3/5 |
16.10.2023, 21:26 |
Контрольная работа №1: просмотр попытки |
Вопрос 6
Верно
Баллов: 1,0 из 1,0
Для приведенной схемы рассчитайте необходимое значение D (коэффициент заполнения импульсов управления ключом). Uвх = 7В, Uвых = 2,5В
Элементы схемы считать идеальными.
Ответ округлите до сотых.
Если для данной схемы получение указанного Uвых невозможно, в ответе укажите 0.
Ответ: |
0 |
|
|
|
|
Вопрос 7
Верно
Баллов: 2,0 из 2,0
Рассчитайте КПД изображенного стабилизатора напряжения на основе ИМС TL431.
R1 = 560; R2 = 2 кОм; R3 = 1 кОм; Rн = 100 Ом; Uвх = 15 В; Uref = 2,5 В;
Uбэ = 0,6 В; β = 30.
Ответ выразите в процентах, округлите до целых. Символ процента в строке ответа не указывать.
Ответ: |
35 |
|
|
|
|
https://orioks.miet.ru/moodle/mod/quiz/review.php?attempt=162892&cmid=15992 |
4/5 |
16.10.2023, 21:26 |
Контрольная работа №1: просмотр попытки |
Вопрос 8
Верно
Баллов: 2,0 из 2,0

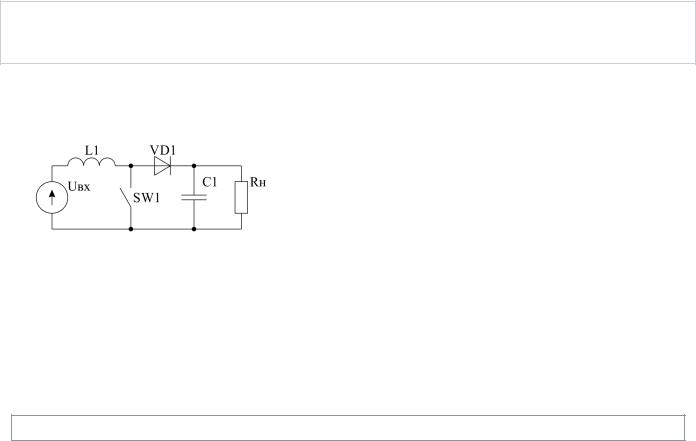

Для изображенной схемы рассчитайте максимальное значение тока Imax в катушке индуктивности. Ответ выразить в А, округлить до десятых.
Uвх = 2 В, Uвых = 10 В, Iн = 1 А;
L = 10 мкГн, C = 470 мкФ; f = 100 кГц.
Ответ: |
5,8 |
|
|
|
|
